كابل Mellanox AOC للتوصيل السريع MFS1S50-H005V Mellanox IB
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFS1S50-H005V |
| وثيقة: | MFS1S50-H0xxV.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| توافر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديد وأصلي | تكنولوجيا: | إنفينيباند |
| يكتب: | ميلانوكس AOC كابل | طول الكابل: | 5 أمتار |
| نموذج: | MFS1S50-H005V | ||
| إبراز: | التوصيل السريع Mellanox AOC,MFS1S50-H005V Mellanox AOC,كابل Mellanox IB aoc البصري |
||
منتوج وصف

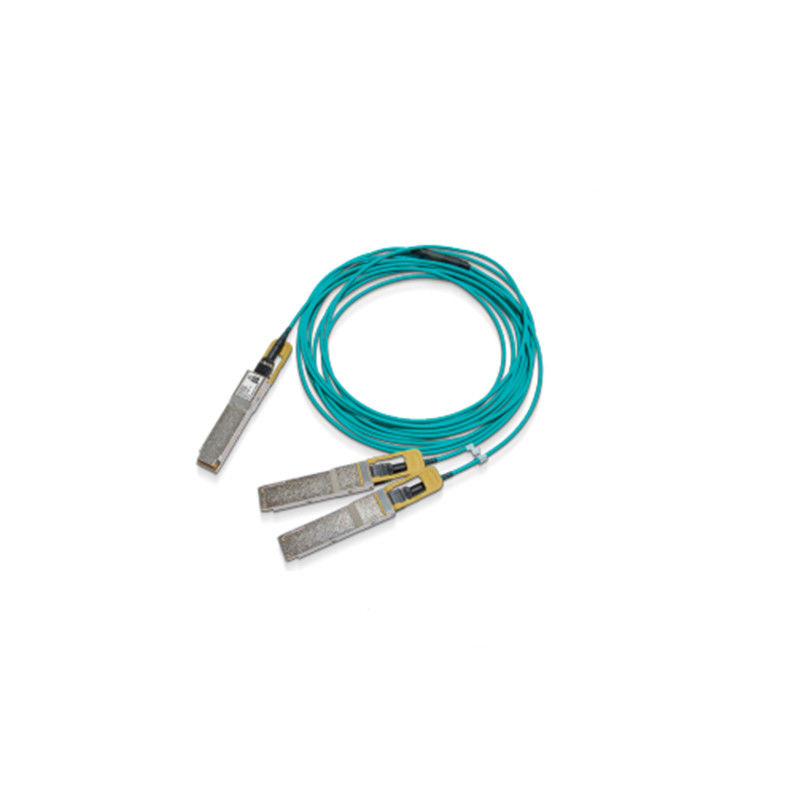

MFS1S50-H005V 200Gb/s QSFP56 إلى 2x100Gb/s كابل بصري نشط (AOC)
1لمحة عامة عن المنتج
NVIDIA® MFS1S50-H005V هو كابل تقسيم بصري نشط عالي الأداء وفعال من حيث التكلفة (AOC) مصمم لربطات مركز البيانات الحديثة.يحول هذا الحل المبتكر للكابلات الضوئية الصناعية منفذًا واحدًا بسرعة 200 جيجابايت في الثانية إلى قنايتين مستقلتين بسرعة 100 جيجابايت، وتعظيم استغلال الموانئ وخفض تكاليف البنية التحتية.توفير بديل موثوق به لحلول الكابلات الصناعية السلبية التقليدية مع تحسين الأداء والوصول.
2الخصائص الرئيسية
- يدعم 200Gb / s InfiniBand HDR و 200GbE إلى 2x100Gb / s تقسيم
- يستخدم 4x50Gb / s PAM4 تعديل لكل شريط
- عامل شكل QSFP56 القابل للتوصيل الساخن لسهولة النشر
- استهلاك طاقة منخفض: 4.5W (200G نهاية) ، 3.0W (100G نهاية نموذجية)
- نطاق يصل إلى 30 مترًا عبر الألياف متعددة الأوضاع (MMF)
- تتوافق مع معايير SFF-8665 و SFF-8636 و RoHS
- واجهة مراقبة التشخيص الرقمي المتكاملة (DDM)
3التقنية الأساسية والمعايير
This AOC leverages VCSEL (Vertical Cavity Surface-Emitting Laser) technology and is fully compliant with key industry standards including SFF-8665 for the QSFP56 form factor and SFF-8636 for management. يدعم بروتوكولات IBTA InfiniBand HDR و 200 Gigabit Ethernet ، مما يضمن التشغيل المشترك الواسع. توفر واجهة I2C المتكاملة قدرات مراقبة وإدارة شاملة ،ميزة كبيرة على كابل الألياف السلبية الأساسية.
4مبدأ العمل
تعمل الكابلات كمقسّم بصري نشط. تستقبل نهاية 200G QSFP56 الواحدة إشارة 200Gb / s ، والتي يتم تقسيمها ثم تحويلها إلى إشارتين بصريتين منفصلتين 100Gb / s.يتم نقل هذه الإشارات من خلال الألياف متعددة الأوضاع الداخلية إلى طرفي 100G QSFP56هذه العملية النشطة للتحويل، على عكس كابل الألياف السلبية التي تحمل ببساطة إشارة، تتيح مدى أطول ووحدة إشارة متفوقة في بيئة مركز البيانات.
5سيناريوهات التطبيق
- ربط مفاتيح الورق 200G ببعضها إلى مفاتيح العمود الفقري 100G أو خوادم
- الحوسبة عالية الأداء (HPC) ومجموعات الذكاء الاصطناعي / ML
- توسيع نسيج مركز البيانات وتقسيم الشبكة
- شبكات التداول عالية التردد والبيانات المالية
- البنية التحتية للسحابة ومراكز بيانات المؤسسات
6المواصفات ومعلومات الطلب
| المعلم | القيمة | الوحدة |
|---|---|---|
| معدل البيانات (مجمعة) | 200G إلى 2x100G | جيجابايت/ثانية |
| المسافة القصوى | 30 | م |
| استهلاك الطاقة (نهاية الجيل 200) | 4.5 (النوع) | W |
| درجة حرارة العمل | 0 إلى +70 | °C |
| المرفق | QSFP56 | - |
جدول الطلب
| رقم الطراز | الوصف | الطول |
|---|---|---|
| MFS1S50-H005V | 200Gb/s إلى 2x100Gb/s AOC | 5 م |
| MFS1S50-H003V | 200Gb/s إلى 2x100Gb/s AOC | 3م |
| MFS1S50-H010V | 200Gb/s إلى 2x100Gb/s AOC | 10 م |
7المزايا و نقاط البيع
- تحسين كثافة الميناء:يضاعف عدد اتصالات 100G المتاحة من منفذ تبديل واحد 200G ، مما يوفر تكلفة أفضل لكل منفذ من استخدام كابلين منفصلين من الألياف الضوئية.
- أداء ممتاز:يضمن إعادة توقيت الإشارة النشطة وتضخيمها سلامة إشارة أفضل على مسافات أطول مقارنةً بكابلات DAC السلبية أو كابلات الألياف السلبية القياسية.
- انخفاض الكتمان:تم تصميمه لنقل البيانات ذات الكمون المنخفض، وهو أمر حاسم لتطبيقات الحوسبة العالية والمالية.
- سهولة الاستخداميمكن توصيلها بالشاشة الساخنة ومرنة، مما يسهل إدارة الكابلات مقابل بدائل النحاس الضخمة.
8الخدمة والدعم
جميع منتجاتنا، بما في ذلك هذا الكابل ذو الألياف البصرية عالية الأداء، مدعومة بضمان قياسي. نحن نحافظ على مخزون واسع من أكثر من 10 ملايين وحدة للتسليم السريع.فريق الدعم الفني الخاص بنا يوفر استشارات على مدار الساعة لمساعدة في التكامل وإصلاح الأخطاءلضمان نجاح عمليتك
9الأسئلة الشائعة (FAQ)
س: هل هذا الكابل متوافق مع مفتاح Mellanox / NVIDIA Spectrum الموجود لدي؟
ج: نعم، تم تصميم MFS1S50-H005V AOC للتشغيل المشترك السلس مع مفاتيح NVIDIA Spectrum (مثل SN3700 و SN4600) وأنظمة Mellanox InfiniBand الأخرى التي تدعم معدلات HDR.
س: كيف يختلف هذا الكابل الضوئي النشط عن كابل الألياف السلبية؟
ج: يحتوي AOC على مكونات نشطة تضخم وتعيد توقيت الإشارة البصرية ، مما يسمح لمدى أطول (حتى 30 متر مع MMF) وسلامة إشارة أفضل.كابل الألياف السلبية لا يحتوي على مكونات نشطة ويستخدم عادة لمسافات أقصر بكثير أو تطبيقات مختلفة.
السؤال: هل يمكن توصيل الطرفين من 100 جي إلى مفاتيح مختلفة؟
ج: لا، كلا الطرفين من الجيل 100 يستمدان ويتم إدارتهما بواسطة الطرف 200G الواحد. تم تصميمهما لربط جهازين منفصلين (على سبيل المثال، خادمين) بمنفذ 200G واحد.
10الاحتياطات
- ضمان التوافق مع مواصفات منفذ الجهاز المضيف (QSFP56 ، تدعم HDR / 200G).
- لاحظ الحد الأدنى لقطر الانحناء (30 ملم) أثناء التثبيت لمنع تلف الألياف الداخلية.
- استخدم دائما غطاء واقي ضد الغبار عندما لا تستخدم المنافذ.
- اتبع الاحتياطات القياسية لـ ESD (التفريغ الكهربائي) أثناء التعامل.
- هذه المعدات تتوافق مع حدود FCC من الفئة A. التشغيل في المناطق السكنية قد يسبب التداخل.
