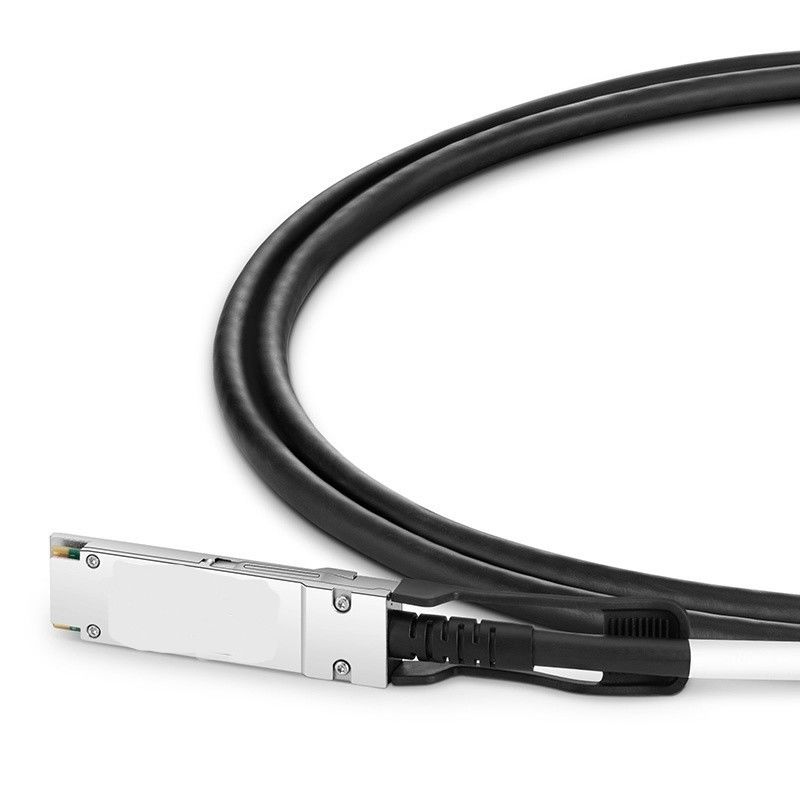

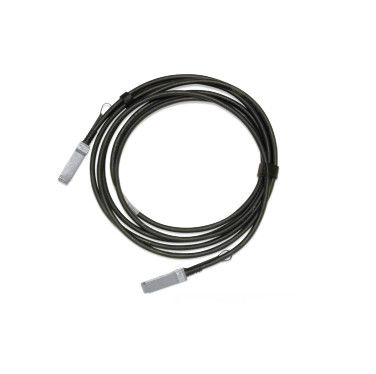

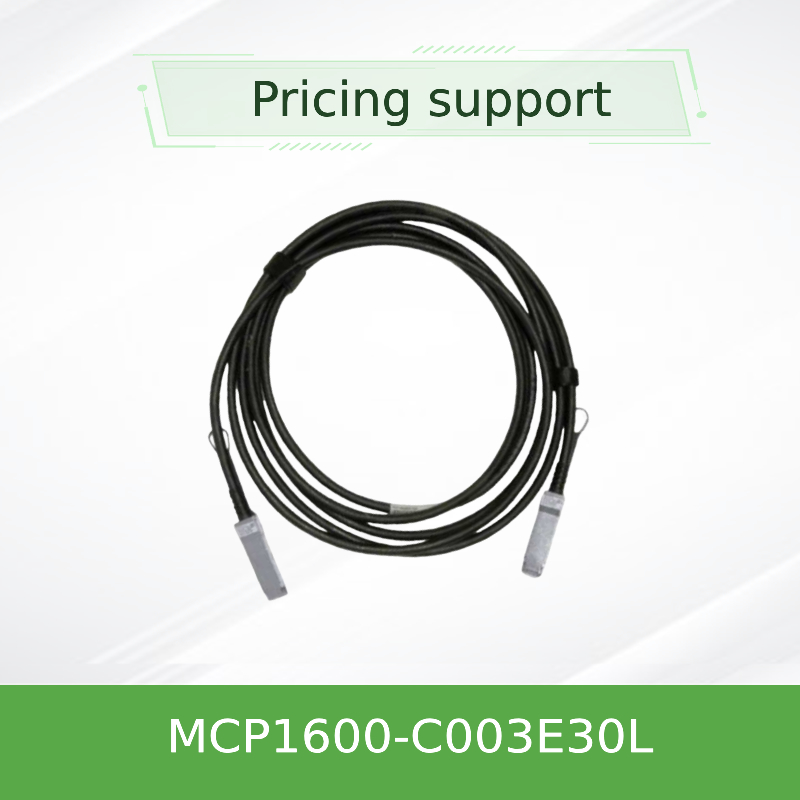

كابل إيثرنت Mellanox Qsfp DAC MCP1600-C003E30L 100GbE 3m

Mellanox MCP1600-C003E30L كابل نحاسي مباشر التوصيل QSFP28 بسرعة 100 جيجابت إيثرنت

1. نظرة عامة على المنتج

إن Mellanox® MCP1600-C003E30L هو كابل نحاسي مباشر التوصيل (DAC) عالي الأداء بسرعة 100 جيجابت إيثرنت (100GbE) QSFP28، مصمم لربط مراكز البيانات الموثوقة وقصيرة المدى. يوفر تجميع الكابلات النحاسية السلبية هذا بطول 3 أمتار بديلاً موفرًا للطاقة وفعالًا من حيث التكلفة للمرسلات والمستقبلات الضوئية، مما يوفر أداءً قويًا للتطبيقات ذات النطاق الترددي العالي. إنه مصمم لدعم معدلات بيانات 100 جيجابت/ثانية من خلال أربع قنوات نحاسية مدمجة، تعمل كل منها بسرعة 25 جيجابت/ثانية. هذا كابل نحاسي سلبي هو حل مثالي لربط المحولات والموجهات والخوادم داخل الرفوف أو عبر الرفوف المجاورة.

2. الخصائص الرئيسية

• يدعم معدلات بيانات 100 جيجابت إيثرنت (4x25 جيجابت في الثانية) للتطبيقات ذات النطاق الترددي العالي.
• عامل شكل QSFP28 القابل للتوصيل السريع لسهولة التركيب والصيانة.
• استهلاك منخفض للطاقة (<0.1 واط) لتحسين كفاءة الطاقة.
• متوافق مع مواصفات IEEE 802.3bj CA-25G-L مع RS-FEC للوصول الممتد لمسافة 3 أمتار.
• يتميز بغلاف منخفض الدخان خالٍ من الهالوجين (LSZH) ولوحة دارات مطبوعة خالية من الرصاص وخالية من الهالوجين لتحسين السلامة.
• يتضمن واجهة إدارة I²C متوافقة مع SFF-8636 لتحديد الجهاز والتشخيص.
• مصمم لسلامة إشارة فائقة مع مقاومة مميزة تبلغ 100Ω.

3. التكنولوجيا والمعايير

هذا الكابل النحاسي المباشر التوصيل يستفيد من تقنية الإشارات الكهربائية المتقدمة لتحقيق معدلات بيانات عالية. تم اختباره بدقة لضمان الامتثال لمعايير الصناعة الرئيسية، بما في ذلك SFF-8685 لعامل شكل QSFP28 و SFF-8636 لواجهة الإدارة. لنقل البيانات الخالية من الأخطاء على طوله البالغ 3 أمتار، فإنه يستخدم تصحيح الأخطاء الأمامي Reed-Solomon (RS-FEC) على النحو المنصوص عليه في معيار IEEE 802.3bj CA-25G-L. هذا يجعل كابل QSFP28 Direct Attach Copper مكونًا موثوقًا به وقابلاً للتشغيل المتبادل في شبكات مراكز البيانات الحديثة.

4. مبدأ العمل

يعمل الكابل الليفي السلبي عن طريق إرسال الإشارات الكهربائية مباشرة عبر أسلاك نحاسية مزدوجة المحور مجمعة. يتم إنهاء كل طرف من الكابل بموصل QSFP28 يتصل مباشرة بمنفذ نظام المضيف. يضم الموصل شريحة EEPROM، والتي تخزن معلومات المنتج الحيوية مثل الرقم التسلسلي والشركة المصنعة وخصائص الكابل. تتم قراءة هذه البيانات بواسطة المضيف عبر واجهة I²C، مما يتيح التعرف والتكوين التلقائيين. كـ كابل نحاسي سلبي، فإنه لا يتطلب إعادة توقيت الإشارة أو المكونات النشطة، مما يؤدي إلى الحد الأدنى من زمن الوصول واستهلاك الطاقة، مما يجعل مسار الإشارة فعالاً بشكل استثنائي لنقل البيانات لمسافات قصيرة.

5. التطبيق والاستخدام

يتم نشر MCP1600-C003E30L في بيئات الحوسبة عالية الأداء حيث يكون زمن الوصول المنخفض والنطاق الترددي العالي أمرًا بالغ الأهمية. تشمل تطبيقاته الأساسية:

• روابط مراكز البيانات: توصيل محولات أعلى الرف (ToR) بمحولات الأوراق/العمود الفقري أو الخوادم عالية الكثافة.
• شبكات التداول عالي التردد (HFT): حيث يكون الحد الأدنى من زمن الوصول أمرًا بالغ الأهمية لأنظمة المعاملات المالية.
• البنية التحتية السحابية: بناء شبكات خلفية قابلة للتطوير وفعالة لمقدمي خدمات السحابة.
• الشبكة الأساسية للمؤسسات: تجميع حركة المرور في الطبقات الأساسية لشبكات المؤسسات الكبيرة.
• شبكات مناطق التخزين (SANs): توصيل صفائف التخزين بالخوادم للوصول إلى البيانات بسرعة عالية.

6. المواصفات ودليل الاختيار

يوضح الجدول التالي المواصفات الرئيسية لطراز MCP1600-C003E30L ويعمل كدليل للاختيار مقابل المتغيرات الأخرى.

7. المزايا ونقاط البيع

• فعالية التكلفة: يوفر وفورات كبيرة على الكابلات الضوئية النشطة (AOCs) والحلول القائمة على جهاز الإرسال والاستقبال للمسافات القصيرة.
• زمن وصول منخفض للغاية: يضمن التصميم السلبي زمن وصول شبه معدوم، وهو أمر بالغ الأهمية للتطبيقات الحساسة للأداء.
• موثوقية عالية: يخضع لاختبار إنتاج صارم لضمان أداء ومتانة فائقين خارج الصندوق.
• تصميم صديق للبيئة: مُصمم بمواد LSZH و HF/LF، ويلبي معايير السلامة والبيئة الصارمة.
• تكامل سلس: قابل للتوصيل السريع ومتوافق مع معايير الصناعة، مما يضمن توافقًا واسعًا مع معدات Mellanox والموردين الآخرين.

8. الخدمة والدعم

هذا المنتج مدعوم بضمان محدود للأجهزة لمدة عام واحد، يغطي إصلاح أو استبدال الأجزاء المعيبة. نضمن سلسلة توريد مستقرة مع مخزون كبير، مما يتيح التسليم السريع لتلبية الجداول الزمنية العاجلة للمشروع. يتوفر فريق الدعم الفني المخصص لدينا على مدار الساعة طوال أيام الأسبوع لتقديم استشارات ما قبل البيع والمساعدة الفنية بعد البيع، مما يضمن تكاملاً سلسًا في البنية التحتية لشبكتك.

9. الأسئلة الشائعة (FAQ)

س: ما الفرق بين رموز الارتباط CA-N و CA-L؟
ج: CA-N (بدون FEC) مخصص للكابلات الأقصر (حتى 2 متر) بدون تصحيح الأخطاء الأمامي. يتيح CA-L (طويل)، المستخدم في هذا الكابل بطول 3 أمتار، Reed-Solomon FEC (RS-FEC) لضمان سلامة الإشارة على مسافات أطول.

س: هل كابل DAC هذا متوافق مع محولات غير Mellanox؟
ج: على الرغم من أنه مُحسّن لأنظمة Mellanox، إلا أن كابلات QSFP28 DAC تعتمد على معايير الصناعة وغالبًا ما تكون متوافقة مع المعدات من الموردين الرئيسيين الآخرين. نوصي بالتحقق من مصفوفة التوافق الخاصة بالمحول المحدد.

س: هل يتطلب هذا الكابل السلبي طاقة خارجية؟
ج: لا. يسحب كابل النحاس المباشر التوصيل السلبي الحد الأدنى من الطاقة (<0.1 واط) مباشرة من منفذ المضيف وليس لديه مكونات نشطة، مما يؤدي إلى انخفاض استهلاك الطاقة.

س: ما هو الحد الأدنى لنصف قطر الانحناء لهذا الكابل؟
ج: الحد الأدنى لنصف قطر الانحناء للانحناء الفردي غير المتكرر هو 5 أضعاف قطر الكابل (35.5 مم لـ 30AWG). بالنسبة للانحناءات المتكررة أثناء التثبيت، حافظ على نصف قطر انحناء يبلغ 10 أضعاف قطر الكابل (71 مم).

10. الاحتياطات

• التوافق: تحقق من التوافق مع تكوين المحول والمنفذ المحدد قبل الشراء.
• المناولة: تجنب الانحناءات الحادة التي تتجاوز الحد الأدنى المحدد لنصف قطر الانحناء لمنع إتلاف الموصلات الداخلية.
• الظروف البيئية: قم بالتشغيل والتخزين ضمن نطاقات درجة الحرارة (0 درجة مئوية إلى 70 درجة مئوية) والرطوبة (5% إلى 85% بدون تكثف) المحددة.
• التفريغ الكهروستاتيكي (ESD): استخدم دائمًا حزام معصم ESD عند التعامل مع موصلات الكابلات لمنع التلف الثابت للمكونات الحساسة.
• التثبيت: تأكد من إيقاف تشغيل النظام أو أن المنفذ يدعم التوصيل السريع قبل إدخال الكابل أو إزالته.
