2m HDR100 Mellanox DAC كبل توصيل مباشر من الألياف MCP7H50-H002R26 MCP7H50-V0xxR QSFP56
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCP7H50-H002R26 |
| وثيقة: | MCP7H50-H002R26.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| حالة: | جديد وأصلي | توافر: | مخزون |
|---|---|---|---|
| وقت الضمان: | 1 سنة | تكنولوجيا: | إنفينيباند |
| السرعة القصوى: | HDR إلى 2xHDR100 | معدل البيانات: | 200 جيجابت / ثانية إلى 100 جيجابت / ثانية |
| الجهد توريد: | -0.3 ~ 3.6V | جهد إدخال البيانات: | -0.3 ~ 3.465V |
| التحكم في الجهد الإدخال: | -0.3 ~ 4.0V | عتبة الضرر: | 3.4dbm |
| إبراز: | كابل Mellanox DAC بطول 2 متر,كابل HDR100 Mellanox DAC,كابل ليفي متصل مباشرة بطول 2 متر |
||
منتوج وصف

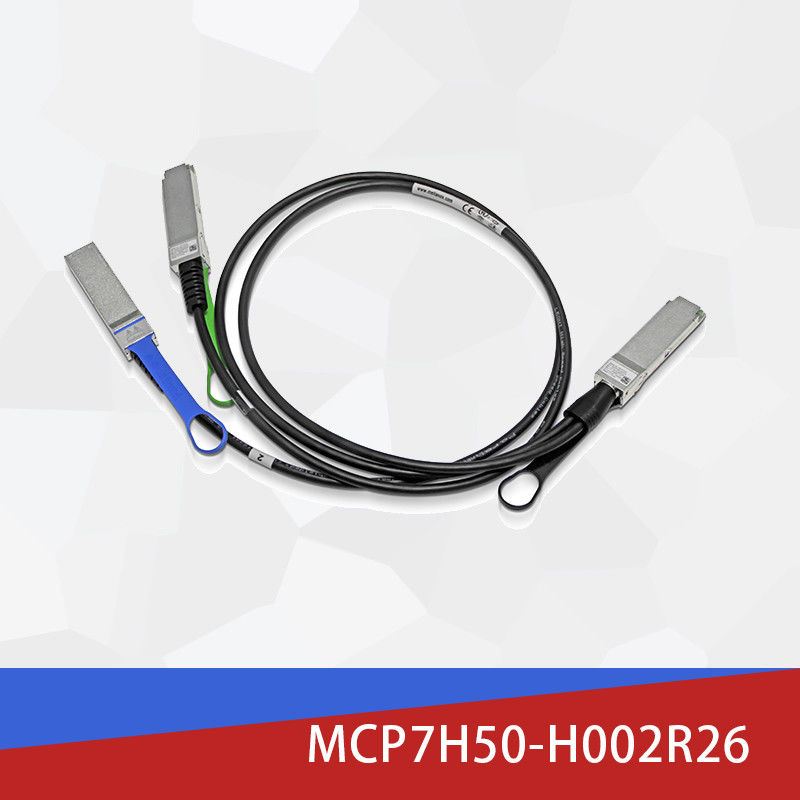

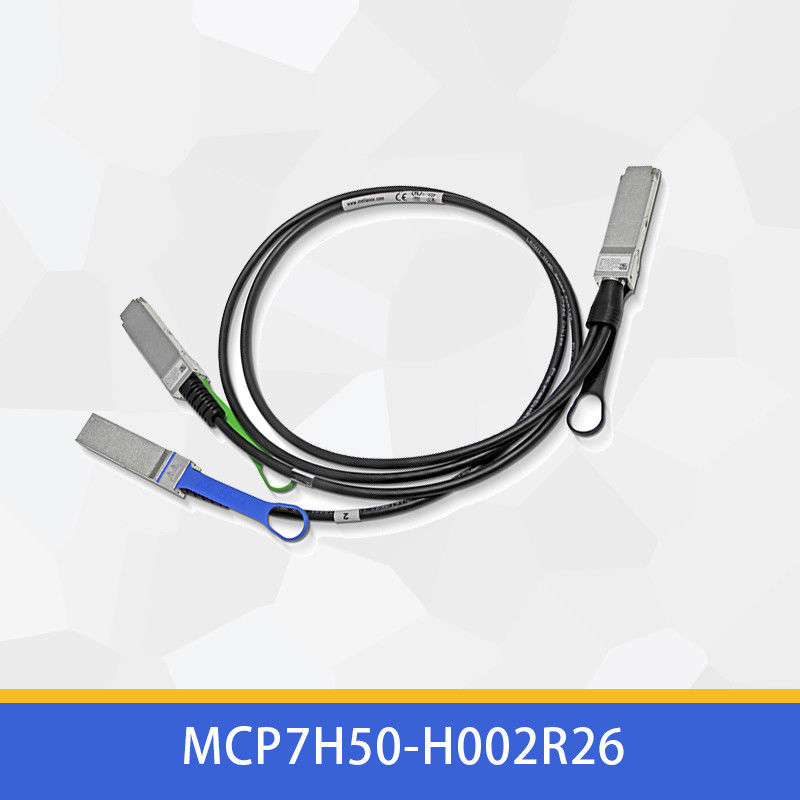

Mellanox MCP7H50-H002R26: كابل DAC فاصل من 200G HDR إلى مزدوج 100G HDR100
أبرز الأداء
تحسين عرض النطاق الترددي
يقسم بكفاءة عرض النطاق الترددي 200G HDR إلى قناتين مستقلتين 100G HDR100 مع عدم وجود متطلبات طاقة نشطة
سلامة الإشارة المتقدمة
تضمن تقنية تعديل PAM4 نقل بيانات استثنائيًا مع معدل خطأ بت أفضل من 1E-15
نظرة عامة على المنتج
Mellanox MCP7H50-H002R26 هو حل فاصل نحاسي مباشر عالي الأداء (DAC) يعمل كبديل متفوق لـ كابل الألياف السلبي الأنظمة. يعمل هذا الربط البيني المبتكر على تحويل منفذ InfiniBand HDR واحد بسرعة 200 جيجابت/ثانية إلى وصلتي 100 جيجابت/ثانية HDR100 مستقلتين، مما يوفر لمراكز البيانات مزيجًا مثاليًا من الأداء وكفاءة الطاقة وفعالية التكلفة لبيئات الشبكات عالية الكثافة.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| طراز المنتج | MCP7H50-H002R26 |
| تكوين معدل البيانات | 200G HDR إلى 2×100G HDR100 |
| نوع الربط البيني | نحاس مباشر (DAC) |

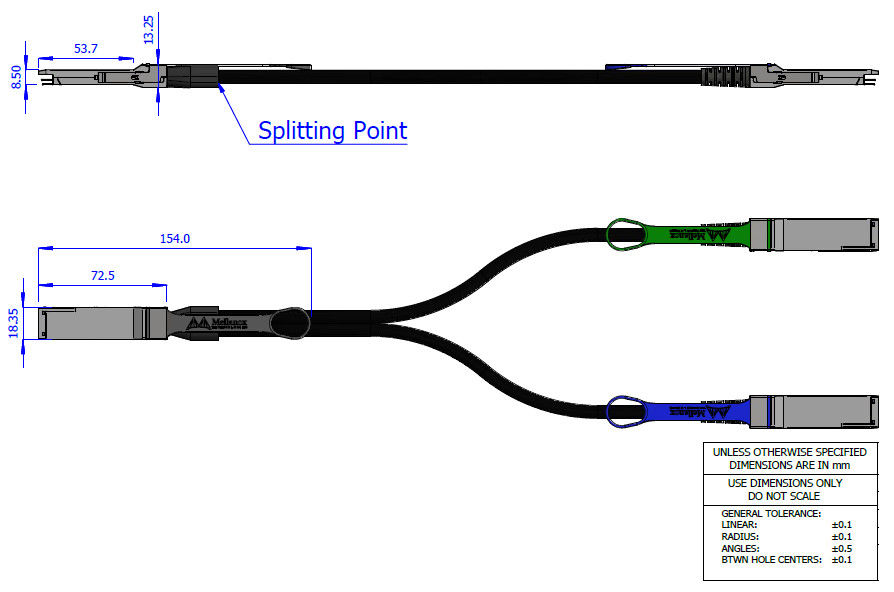

| طول الكابل | 2 متر (±0.05 متر تفاوت) |
| واجهة الموصل | QSFP56 إلى 2×QSFP56 |
| مقياس السلك | 26 AWG |
| استهلاك الطاقة | <0.1 واط (تشغيل سلبي) |
| درجة حرارة التشغيل | 0°C إلى 70°C |
| معايير الامتثال | IBTA HDR، SFF-8665، SFF-8636، RoHS |
| الممانعة المميزة | 100Ω (نطاق 90-110Ω) |
تنفيذ التكنولوجيا
هذا المتقدم كابل الألياف السلبي يستخدم البديل تقنية تعديل PAM4 المتطورة 4×50 جيجابت/ثانية، مما يوفر سلامة إشارة استثنائية عبر جميع قنوات الإرسال. يتوافق الحل تمامًا مع معايير InfiniBand Trade Association (IBTA) HDR ويتضمن مواصفات SFF-8665 و SFF-8636 للتكامل السلس والإدارة الشاملة عبر واجهة I²C، مما يوفر بديلاً قويًا لأنظمة الألياف الضوئية التقليدية.
منهجية التشغيل
يعمل MCP7H50-H002R26 كجسر كهربائي سلبي ذكي، حيث يقوم بتوجيه الإشارات عالية السرعة بكفاءة من موصل QSFP56 واحد (يدعم 200G HDR) إلى موصلين QSFP56 مستقلين (كل منهما يدعم 100G HDR100). هذا كابل الألياف السلبي البديل يحافظ على سلامة إشارة استثنائية من خلال موصلات نحاسية متطابقة الممانعة الدقيقة (ممانعة مميزة 100Ω) وتقنيات التدريع المتقدمة التي تقلل بشكل فعال من التداخل المتبادل والتداخل الكهرومغناطيسي، مما يضمن نقل بيانات موثوقًا به.
بيئات التطبيقات
يعتبر حل الربط البيني عالي الكثافة هذا مناسبًا تمامًا لمتطلبات البنية التحتية الحديثة:
شبكات مراكز البيانات
بنيات العمود الفقري والأوراق واتصالات الجزء العلوي من الرفوف للبيئات فائقة النطاق
الحوسبة عالية الأداء
ربط المجموعات للأبحاث العلمية وعمليات المحاكاة الهندسية
الذكاء الاصطناعي والتعلم الآلي
اتصال مجموعة التدريب لأطر التعلم العميق
أنظمة التخزين
وصلات عالية السرعة لحلول تخزين SAN و NAS
المزايا التنافسية
يوفر MCP7H50-H002R26 مزايا كبيرة على كل من الكابلات الضوئية النشطة وحلول النحاس من الجيل السابق:
- الكفاءة الاقتصادية: يوفر تخفيضًا في التكلفة بنسبة 35-45% تقريبًا مقارنة بالحلول الضوئية النشطة المكافئة
- تحسين الطاقة: يستهلك أقل من 0.1 واط مقارنة بـ 2-3 واط للكابلات الضوئية النشطة
- تحسين الموثوقية: تصميم سلبي يزيل نقاط الفشل المرتبطة بالمكونات النشطة
- تقليل زمن الوصول: يوفر الإرسال الكهربائي للإشارة زمن وصول أقل من أنظمة التحويل البصري
- السلامة البيئية: غلاف LSZH والبناء الخالي من الهالوجين يحسن معايير سلامة المنشأة
- الإدارة الحرارية: يقلل استهلاك الطاقة المنخفض من متطلبات التبريد في التكوينات الكثيفة
خدمات الدعم
توفر Mellanox بنية تحتية دعم شاملة لـ MCP7H50-H002R26:
- ضمان محدود للأجهزة لمدة عام واحد يغطي عيوب المواد والتصنيع
- شبكة دعم فني عالمية مع مساعدة الخبراء لمواجهة تحديات التكامل
- خدمات التكوين المخصصة لسيناريوهات النشر على نطاق واسع
- الوفاء بالطلبات القياسية في غضون 2-3 أسابيع مع توفر خيارات سريعة
- خدمات التحقق من التوافق للبيئات غير المتجانسة
الأسئلة الشائعة
ما هي أقصى مسافة يدعمها حل DAC هذا؟
تم تصميم MCP7H50-H002R26 لتطبيقات المدى القصير التي تصل إلى 3 أمتار، مما يجعله مناسبًا بشكل خاص لاتصالات مقياس الرفوف والرفوف المجاورة في بيئات مراكز البيانات.
هل هذا الكابل متوافق مع معدات غير Mellanox؟
بينما تم تحسينه لأنظمة Mellanox، فإن هذا كابل الألياف السلبي البديل يلتزم بمعايير الصناعة وهو متوافق بشكل عام مع معدات الموردين الآخرين التي تدعم InfiniBand HDR وواجهات QSFP56 المتوافقة.
ما هي الصيانة المطلوبة لهذه الكابلات؟
بصفتها حلاً سلبيًا، يتطلب MCP7H50-H002R26 الحد الأدنى من الصيانة بخلاف الفحص البصري الدوري بحثًا عن التلف المادي والتأكد من بقاء الموصلات نظيفة وخالية من الحطام.
إرشادات التثبيت
لضمان الأداء الأمثل وطول العمر:
- حافظ على الحد الأدنى لنصف قطر الانحناء البالغ 34 مم للانحناءات الفردية و 68 مم للانحناءات المتكررة
- تجنب الانحناءات الحادة، خاصة بالقرب من واجهات الموصلات حيث تتركز الضغوط
- قم بتنفيذ احتياطات ESD المناسبة أثناء إجراءات المناولة والتركيب
- تحقق من التوافق مع إصدارات البرامج الثابتة وبرامج تشغيل النظام المضيف قبل النشر
- اعمل بدقة ضمن نطاقات درجة الحرارة (0°C إلى 70°C) والرطوبة (5% إلى 85%) المحددة
- افحص الموصلات بانتظام بحثًا عن الحطام أو التلف قبل التثبيت وأثناء دورات الصيانة
