اسم العلامة التجارية:
Mellanox
رقم الموديل:
MFS1S50-H010E

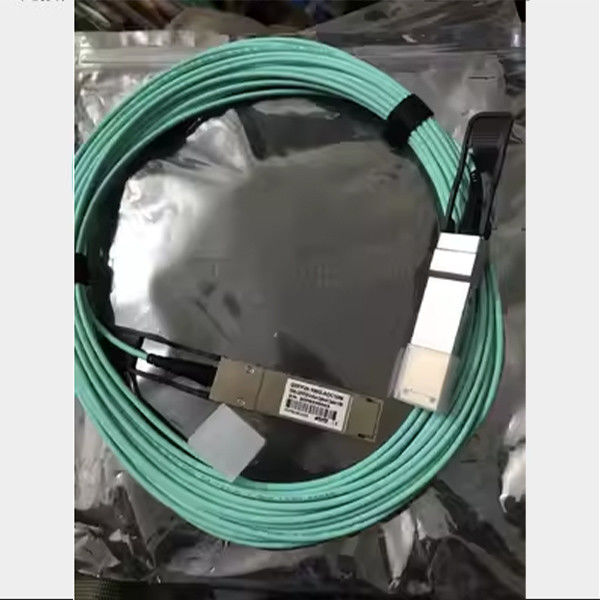

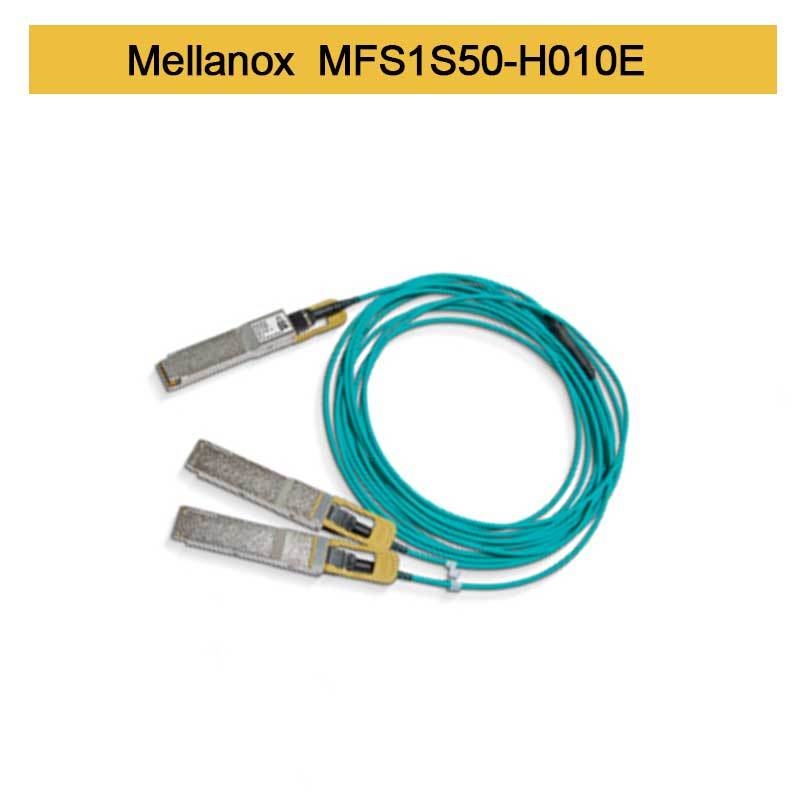

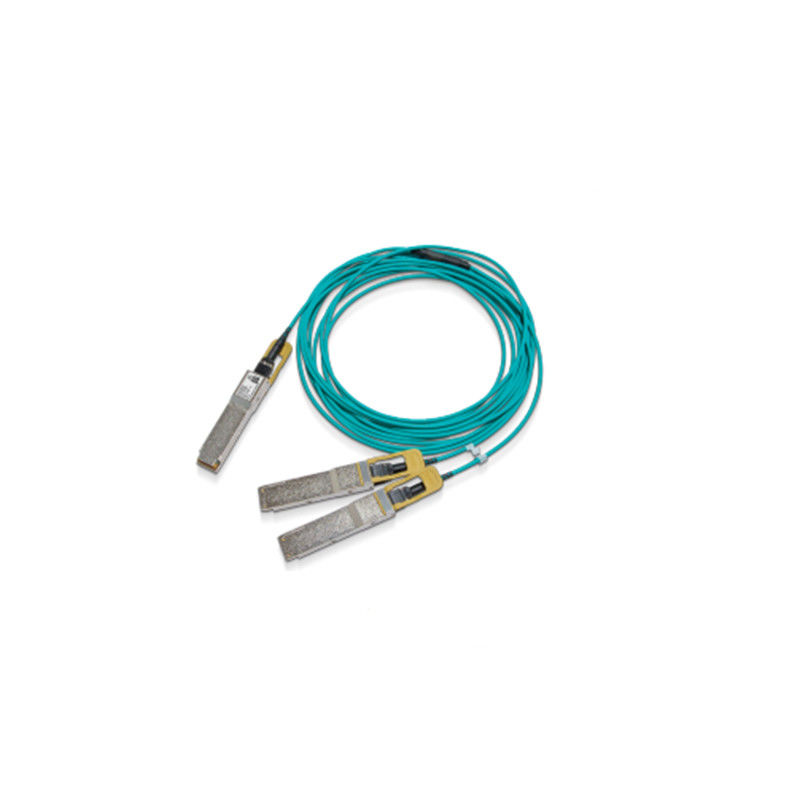

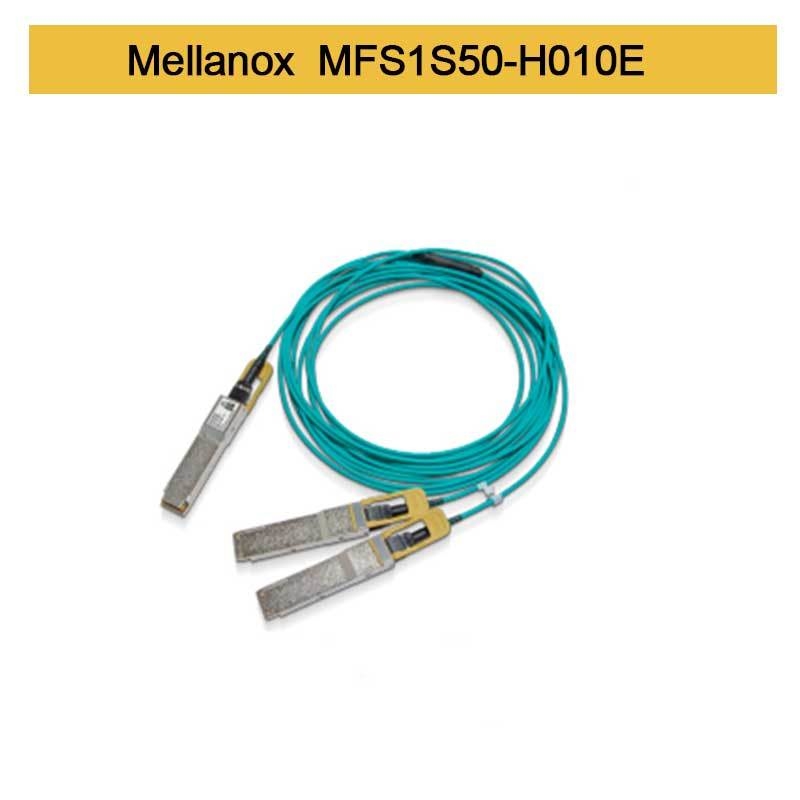

Mellanox® MFS1S50-HxxxE هو كابل مقسم بصري نشط (AOC) فعال من حيث التكلفة يعتمد على QSFP56 VCSEL (ليزر باعث سطحي للتجويف الرأسي)، من 200 جيجابت/ثانية إلى 2 × 100 جيجابت/ثانية، مصمم للاستخدام في أنظمة InfiniBand HDR (معدل بيانات مرتفع) بسرعة 200 جيجابت/ثانية.
يتوافق كابل MFS1S50-HxxxE مع SFF-8665 لحل QSFP56 القابل للتوصيل. يوفر الاتصال بين وحدات النظام مع موصل 200 جيجابت/ثانية على جانب واحد واثنين من موصلات 100 جيجابت/ثانية منفصلة على الجانب الآخر، مثل المفتاح وجهازي خادم. يقوم الكابل بتوصيل إشارات البيانات من كل من أزواج MMF (الألياف متعددة الأوضاع) الأربعة على طرف QSFP56 الفردي إلى الزوج المزدوج لكل من أطراف QSFP56 متعددة المنافذ. يتضمن كل طرف QSFP56 من الكابل EEPROM يوفر معلومات مراقبة المنتج والحالة، والتي يمكن قراءتها بواسطة النظام المضيف.
يضمن اختبار الإنتاج الصارم أفضل تجربة تثبيت وأداء ومتانة فور إخراجه من العلبة.
توفر حلول كابل الألياف النشطة عالية الجودة من Mellanox’s اتصالاً موفرًا للطاقة لربط مراكز البيانات. إنها تتيح عرض نطاق ترددي أعلى للمنفذ وكثافة وقابلية تكوين بتكلفة منخفضة، وتقليل متطلبات الطاقة في مراكز البيانات.
NVIDIA® MFS1S50 هو كابل مقسم بصري نشط (AOC) فعال من حيث التكلفة يعتمد على QSFP56 VCSEL (ليزر باعث سطحي للتجويف الرأسي)، من 200 جيجابت/ثانية إلى 2 × 100 جيجابت/ثانية، مصمم للاستخدام في أنظمة InfiniBand (IB) HDR (معدل بيانات مرتفع) بسرعة 200 جيجابت/ثانية.
يتوافق كابل MFS1S50 مع SFF-8665 لحل QSFP56 القابل للتوصيل. يوفر الاتصال بين وحدات النظام مع موصل 200 جيجابت/ثانية على جانب واحد واثنين من موصلات 100 جيجابت/ثانية منفصلة على الجانب الآخر، مثل المفتاح وجهازي خادم. يقوم الكابل بتوصيل إشارات البيانات من كل من أزواج MMF (الألياف متعددة الأوضاع) الأربعة على طرف QSFP56 الفردي إلى الزوج المزدوج لكل من أطراف QSFP56 متعددة المنافذ. يتضمن كل طرف QSFP56 من الكابل EEPROM يوفر معلومات مراقبة المنتج والحالة، والتي يمكن قراءتها بواسطة النظام المضيف.
توفر حلول الكابلات عالية الجودة من NVIDIA اتصالاً موفرًا للطاقة لربط مراكز البيانات. إنها تتيح عرض نطاق ترددي أعلى للمنفذ وكثافة وقابلية تكوين بتكلفة منخفضة، وتقليل متطلبات الطاقة في مراكز البيانات.
يضمن اختبار الإنتاج الصارم أفضل تجربة تثبيت وأداء ومتانة فور إخراجه من العلبة.
معلومات الطلب
|
رقم جزء الطلب
|
الوصف
|
|---|---|
| MFS1S50-H003V | كابل بصري نشط من NVIDIA، 200 جيجابت/ثانية إلى 2x100 جيجابت/ثانية IB HDR، QSFP56 إلى 2xQSFP56، 3 أمتار |
| MFS1S50-H005V | كابل بصري نشط من NVIDIA، 200 جيجابت/ثانية إلى 2x100 جيجابت/ثانية IB HDR، QSFP56 إلى 2xQSFP56، 5 أمتار |
| MFS1S50-H010V | كابل بصري نشط من NVIDIA، 200 جيجابت/ثانية إلى 2x100 جيجابت/ثانية IB HDR، QSFP56 إلى 2xQSFP56، 10 أمتار |
| MFS1S50-H015V | كابل بصري نشط من NVIDIA، 200 جيجابت/ثانية إلى 2x100 جيجابت/ثانية IB HDR، QSFP56 إلى 2xQSFP56، 15 أمتار |
| MFS1S50-H020V | كابل بصري نشط من NVIDIA، 200 جيجابت/ثانية إلى 2x100 جيجابت/ثانية IB HDR، QSFP56 إلى 2xQSFP56، 20 أمتار |
| MFS1S50-H030V | كابل بصري نشط من NVIDIA، 200 جيجابت/ثانية إلى 2x100 جيجابت/ثانية IB HDR، QSFP56 إلى 2xQSFP56، 30 أمتار |
التقييمات القصوى المطلقة هي تلك التي قد يحدث بعدها تلف للجهاز.
لا يُقصد التشغيل المطول بين المواصفات التشغيلية والتقييمات القصوى المطلقة وقد يتسبب في تدهور دائم للجهاز.
|
المعلمة
|
الحد الأدنى
|
الحد الأقصى
|
الوحدات
|
|---|---|---|---|
| جهد الإمداد | -0.3 | 3.6 | فولت |
| جهد إدخال البيانات | -0.3 | 3.465 | فولت |
| جهد إدخال التحكم | -0.3 | 4.0 | فولت |
| عتبة التلف | 3.4 | --- | ديسيبل مللي واط |
يوضح هذا الجدول المواصفات البيئية للمنتج.
|
المعلمة
|
الحد الأدنى
|
الحد الأقصى
|
الوحدات
|
|---|---|---|---|
| درجة حرارة التخزين | -40 | 85 | °C |
يعرض هذا القسم نطاق القيم للتشغيل العادي. يجب تصميم ترشيح مصدر طاقة اللوحة المضيفة كما هو موصى به في مواصفات لجنة SFF.
|
المعلمة
|
الحد الأدنى
|
النوع
|
الحد الأقصى
|
الوحدات
|
ملاحظات
|
|---|---|---|---|---|---|
| جهد الإمداد (Vcc) | 3.135 | 3.3 | 3.465 | فولت | --- |
| استهلاك الطاقة 200 جيجابت/ثانية | --- | 4.5 | 5.0 | واط | --- |
| استهلاك الطاقة 100 جيجابت/ثانية | --- | 3.0 | 3.5 | واط | --- |
| تحمل ضوضاء الإمداد (10 هرتز – 10 ميجاهرتز) | 66 | --- | --- | مللي فولت ذروة إلى ذروة | --- |
| درجة حرارة التشغيل | 0 | --- | 70 | °C | --- |
| الرطوبة النسبية التشغيلية | 5 | --- | 85 | % | --- |
|
المعلمة (لكل مسار)
|
الحد الأدنى
|
النوع
|
الحد الأقصى
|
الوحدات
|
|---|---|---|---|---|
| معدل الإشارة | -100 جزء في المليون | 53.125 | +100 جزء في المليون | جيجابايت |
| تذبذب إدخال البيانات التفاضلية عند TP1a | TBD | --- | 900 | مللي فولت ذروة إلى ذروة |
| تذبذب إخراج البيانات التفاضلية عند TP4 | --- | --- | 900 | مللي فولت ذروة إلى ذروة |
| ESMW القريب | 0.265 | --- | --- | UI |
| ارتفاع عين الإخراج القريب | 70 | --- | --- | مللي فولت ذروة إلى ذروة |
| وقت انتقال الإخراج، 20% إلى 80% | 9.5 | --- | --- | بيكو ثانية |
ملاحظات:
يتوافق هذا المنتج مع مستويات ESD في بيئات التشغيل النموذجية لمركز البيانات ومعتمد وفقًا للمعايير المدرجة في قسم الامتثال التنظيمي. يتم شحن المنتج مع أغطية واقية على جميع الموصلات لحمايته أثناء الشحن. في المناولة والتشغيل العاديين للكابلات عالية السرعة وأجهزة الإرسال والاستقبال البصرية، يمثل ESD مصدر قلق أثناء الإدخال في قفص QSFP للخادم/المفتاح. ومن ثم، يجب مراعاة احتياطات التعامل القياسية مع ESD. وتشمل هذه استخدام أشرطة المعصم/الأحذية المؤرضة وأرضية ESD أينما يتم استخراج/إدخال كابل/جهاز إرسال واستقبال. تخضع التفريغات الكهروستاتيكية إلى الجزء الخارجي من هيكل معدات المضيف بعد التثبيت لمتطلبات ESD على مستوى النظام.
يمكن أن يتضرر جهاز الإرسال والاستقبال بسبب التعرض لاندفاعات التيار وأحداث الجهد الزائد. احرص على تقييد التعرض للشروط المحددة في التقييمات القصوى المطلقة. راقب احتياطات المناولة العادية للأجهزة الحساسة للتفريغ الكهروستاتيكي. يتم شحن جهاز الإرسال والاستقبال مع أغطية الغبار على كل من المنفذ الكهربائي والبصري. يجب أن يكون الغطاء الموجود على المنفذ البصري في مكانه دائمًا عندما لا يكون هناك كابل ألياف متصل. يحتوي الموصل البصري على سطح موصل غائر يتعرض كلما لم يكن لديه كابل ولا غطاء.
قبل إدخال كابل الألياف، قم بتنظيف موصل الكابل لمنع التلوث منه. يضمن غطاء الغبار بقاء البصريات نظيفة ولا يلزم إجراء أي تنظيف إضافي. في حالة التلوث، يجب استخدام أدوات وطرق التنظيف القياسية. يجب عدم تطبيق السوائل.
للتكوينات التي تم اختبارها باستخدام AOCs، يرجى الرجوع إلى تقرير تأهيل مستوى النظام (SLP).
يدعم AOC تحديد المعدل، والذي يتم التحكم فيه عن طريق الكتابة إلى السجلات 0x57-0x58. يتم تعيين بتين لكل مسار استقبال في البايت 0x57 (87dec، Rxn_Rate_Select) وبتين لكل مسار إرسال في البايت 0x58 (88dec، Txn_Rate_Select) لتحديد ما يصل إلى أربع سرعات بت، كما هو محدد في SFF-8636 Rev 2.9.2 الجدول 6-5 XN_RATE_SELECT ENCODINGS. مطلوب أن يكون لجميع المسارات الأربعة نفس قيمة تحديد المعدل.
يحدد الجدول أدناه المعدل لكل إعداد تحديد معدل.
ترميزات تحديد المعدل
|
قيمة تحديد المعدل
|
معدل التشغيل (جيجابايت)
|
|---|---|
| 01 | 10.31250 NRZ |
| 10 | 25.78125 NRZ |
| 11 | 26.56250 PAM4 |
|
المعلمة |
القيمة | الوحدات | |
|---|---|---|---|
| القطر | 3 +/-0.2 | مم | |
| أقل نصف قطر للانحناء | 30 | مم | |
| تسامح الطول | الطول< 5 م | +300 /-0 | مم |
| 5 م ≤ الطول< 50 م | +500 / -0 | ||
| 50 م ≤ الطول | +1000 /-0 | ||
| لون الكابل | أكوا | --- | |
الوصلات البينية عالية السرعة
أدى النمو السريع الأخير في حركة مرور مركز البيانات والحوسبة السحابية إلى زيادات هائلة في حركة المرور من آلة إلى آلة بسبب التبني السريع لافتراضية الخادم والشبكات المعرفة بالبرمجيات (SDNs) والحوسبة داخل السحابة. أضف الآن متطلبات النطاق الترددي الهائلة لشبكات تيرابايت من البيانات لتدريب أنظمة التعلم الآلي (ML) القائمة على GPU للذكاء الاصطناعي (AI).
هذا يدفع إلى طلبات هائلة لشبكات ذات نطاق ترددي عالٍ وزمن انتقال منخفض. تلعب كابلات DAC وAOC عالية السرعة والوصلات البينية لأجهزة الإرسال والاستقبال البصرية دورًا حاسمًا في تقنيات مراكز البيانات الحديثة هذه.
توفر عائلة منتجات NVIDIA® Mellanox® LinkX® من الكابلات وأجهزة الإرسال والاستقبال الخط الأكثر اكتمالاً في الصناعة من 10 و 25 و 40 و 50 و 100 و 200 و 400 جيجابت إيثرنت و EDR و HDR و NDR في منتجات InfiniBand للسحابة و HPC و Web 2.0 والمؤسسات والاتصالات والتخزين والذكاء الاصطناعي وتطبيقات مراكز البيانات.
غالبًا ما تُستخدم كابلات وأجهزة الإرسال والاستقبال LinkX لربط مفاتيح أعلى الرفوف إلى الأسفل بمحولات الشبكة في وحدات معالجة الرسومات NVIDIA وخوادم وحدة المعالجة المركزية والتخزين و/أو إلى الأعلى في تطبيقات من مفتاح إلى مفتاح في جميع أنحاء البنية التحتية للشبكة.
الأسئلة الشائعة
س 1. ماذا يمكنك أن تشتري منا؟
ج: منتجات العلامة التجارية Mellanox و Aruba و Rukus و Extreme، بما في ذلك المفاتيح وبطاقات الشبكة والكابلات والوصول
نقطة، إلخ.
س 2. ماذا عن تاريخ التسليم؟
ج: عادة ما يستغرق الأمر 3-5 أيام عمل. بالنسبة للطرازات المحددة، يرجى الاتصال بنا للتحقق من المخزون. في النهاية،
يجب أن يسود التشاور الفعلي. سنبذل قصارى جهدنا للتسليم في أقرب وقت ممكن.
س 3. ما هي شروط الضمان الخاصة بك؟
ج: نحن نوفر 12 شهرًا من وقت الضمان.
س 4. ماذا عن طريقة الشحن؟
ج: نستخدم Fedex/DHL/UPS/TNT وشحنات جوية أخرى، كما أن الشحنات البحرية قابلة للتطبيق أيضًا. بكلمة واحدة،
يمكننا القيام بأي شحنات تريدها.
س 5. هل يمكنني الحصول على بعض العينات؟
ج: نعم، طلب العينة متاح لفحص الجودة واختبار السوق. ما عليك سوى دفع تكلفة العينة
وتكلفة الشحن السريع.
س 6. ما هي نقاط قوتك الأساسية؟
ج: الإمداد المباشر، المنتجات الأصلية والجديدة بالسعر المناسب وخدمة ما بعد البيع المثالية.
