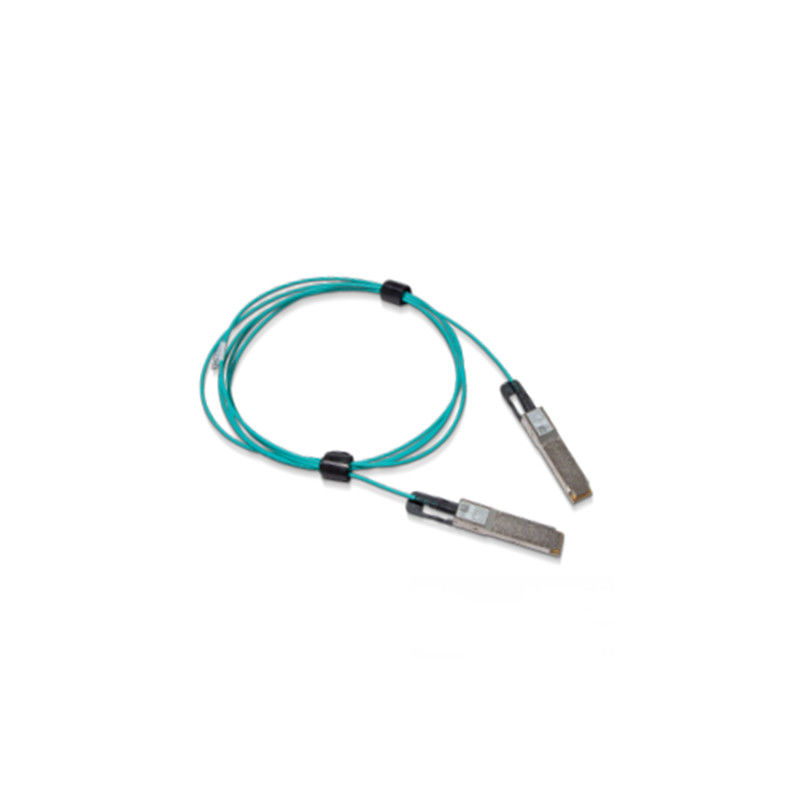

وحدة التحكم Mellanox AOC Cable MFS1S00-H020V IB HDR حتى 200 جيجابت / S QSFP56 20 م كبل شبكة
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFS1S00-H020V |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | negotiable |

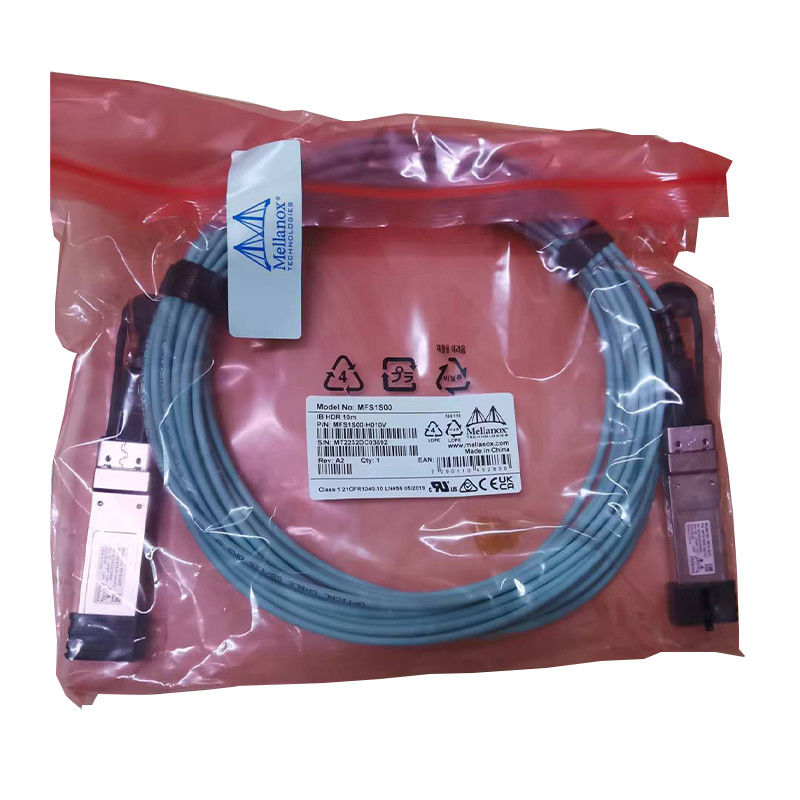

| تفاصيل التغليف: | كرتون |
| وقت التسليم: | 7-10 أيام |
| شروط الدفع: | T / T ، ويسترن يونيون ، MoneyGram Xtransfer |
| القدرة على العرض: | 10000 قطعة / شهر |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | سنة واحدة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | تكنولوجيا: | InfiniBand |
| معدل البيانات: | ما يصل إلى 200 جيجابت / ثانية | نوع الموصل: | QSFP56 |
| IBTA: | IB HDR | تعديل: | 4x 50 جيجابت / ثانية PAM4 |
| سرعة: | ما يصل إلى 200 جيجابت / ثانية | طول: | تصل إلى 100 م |
| منتج: | MFS1S00-H020V | ||
| إبراز: | QSFP56 HDR ميلانوكس AOC,ميلانوكس AOC MFS1S00-H020V,كابل وحدة التحكم AOC ميلانوكس |
||
منتوج وصف
MFS1S00-HxxxV 200 جيجابت / ثانية QSFP56 MMF AOC مواصفات المنتج
مقدمة

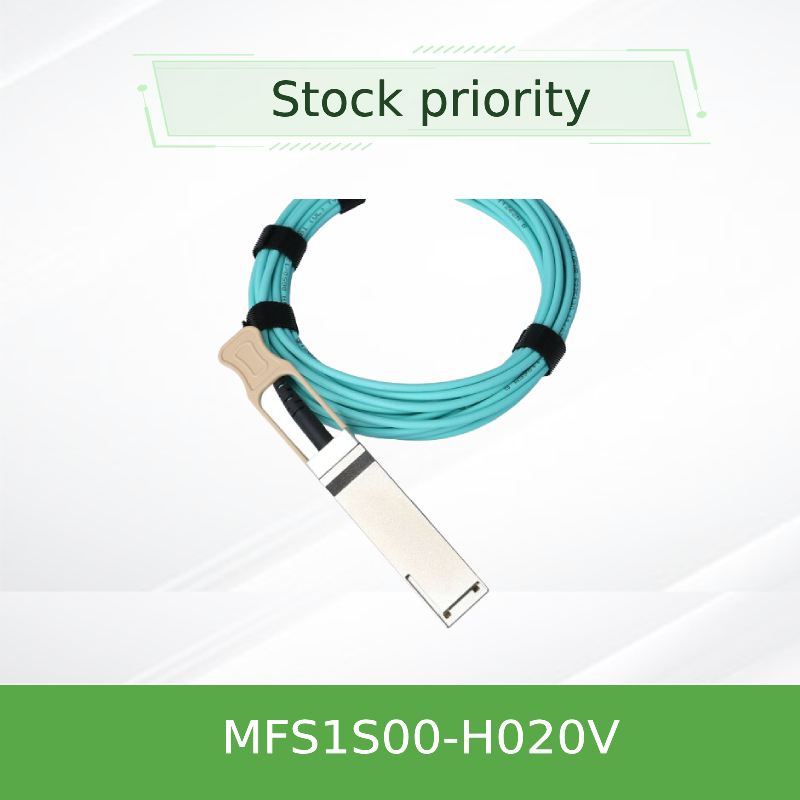

MFS1S00-H020V
NVIDIA® MFS1S00 عبارة عن كبل ضوئي نشط (AOC) قائم على QSFP56 VCSEL (ليزر انبعاث سطح التجويف العمودي) مصمم للاستخدام في أنظمة InfiniBand (IB) HDR (معدل بيانات مرتفع) بسرعة 200 جيجابت / ثانية.
يوفر MFS1S00 AOC كثافة منافذ عالية وقابلية للتكوين ، ووصول أطول بكثير من الكابلات النحاسية السلبية في مراكز البيانات.نظرًا لأن AOC قابل للتوصيل على الساخن ، فمن السهل تثبيته واستبداله.
يحتوي MFS1S00 على منفذ QSFP56 متوافق مع SFF-8665 على الجانب الكهربائي باتجاه النظام المضيف.يحتوي على أربعة أجهزة إرسال واستقبال بصرية متعددة الأوضاع (MMF) لكل طرف ، يعمل كل منها بمعدلات بيانات تصل إلى 50 جيجابت / ثانية.
يوفر الطراز MFS1S00 إمكانية إعادة ضبط التوقيت قابلة للتحديد لكل حارة لكل من أجهزة الإرسال والاستقبال الضوئية بمعدلات تصل إلى 50 جيجابت / ثانية.
توفر حلول الكابلات ذات الجودة الفريدة من NVIDIA اتصالاً موفرًا للطاقة لوصلات مركز البيانات.إنه يتيح عرض نطاق ترددي أعلى للمنافذ وكثافة وقابلية للتكوين بتكلفة منخفضة ومتطلبات طاقة منخفضة في مراكز البيانات.يضمن اختبار الإنتاج الصارم أفضل تجربة تركيب وأداء ومتانة خارج الصندوق.
دلائل الميزات
يدعم IBTA IB HDR
تصل إلى 200 جيجابت / ثانية
تعديل 4x 50Gb / s PAM4
سعة خرج Rx القابلة للبرمجة والتشديد المسبق
منفذ QSFP56 متوافق مع SFF-8665
مصدر طاقة واحد 3.3 فولت
5.0 واط استهلاك الطاقة (النوع ، كل طرف ، مع إعادة التوقيت)
يصل طوله إلى 100 متر
قابل للتوصيل على الساخن
متوافق مع RoHS
واجهة إدارة I2C المتوافقة مع SFF-8636
التطبيقات
يدعم أنظمة InfiniBand HDR بسعة 200 جيجا بايت
يدعم 200 جيجابت بين محولات SN3700 و SN4600
MFS1S00-H020V
| يسلط الضوء |
| * معدل بيانات يصل إلى 200 جيجابت / ثانية |
| * سعة خرج Rx قابلة للبرمجة والتشديد المسبق |
| * مدخلات Tx قابلة للبرمجة |
| * اختيار retiming |
| * منفذ QSFP28 متوافق مع SFF-8665 |
| * مصدر طاقة واحد 3.3 فولت |
| * تبديد طاقة 2.2 واط (نوع ، كل نهاية مع إعادة التصميم) |
| * معدل BER منخفض |
| * يصل طوله إلى 100 متر |
| * قابل للتوصيل الساخن |
| * متوافق مع RoHS |
| * واجهة إدارة I2C المتوافقة مع SFF-8636 |
الخصائص الكهربائية
| معامل | دقيقة | النوع | الأعلى | الوحدات |
|---|---|---|---|---|
| معامل | دقيقة | النوع | الأعلى | الوحدات |
| معدل الإشارة | -100 جزء في المليون | 53.125 | +100 جزء في المليون | جيجابايت / ثانية (PAM4) |
| -100 جزء في المليون | 25.78125 | +100 جزء في المليون | جيجابت / ثانية (NRZ) | |
| تأرجح إدخال البيانات التفاضلية عند TP1a | يحدد لاحقًا | - | 900 | mVpp |
| تأرجح إخراج البيانات التفاضلية عند TP4 | - | - | 900 | mVpp |
| قرب نهاية ESMW | 0.265 | - | - | واجهة المستخدم |
| قرب ارتفاع عين الإخراج | 70 | - | - | mVpp |
| وقت انتقال الإخراج ، 20٪ إلى 80٪ | 9.5 | - | - | ملاحظة |
ملحوظات:
- يتم دعم مجالات الساعة المتعددة فقط على جانب الخط Rx.يدعم جانب المضيف Rx مجال ساعة واحد فقط.
- يمكن أن يحدث قفل QSFP Tx CDR فقط إذا كان Tx lane 1 يرسل البيانات
- التوافقية
للتكوينات التي تم اختبارها مع AOCs ، يرجى الرجوع إلى تقرير تأهيل المنتج على مستوى النظام (SLP).
تحديد معدل
يدعم AOC تحديد المعدل ، والذي يتم التحكم فيه عن طريق الكتابة إلى السجلات 0x57-0x58.يتم تخصيص بتتين لكل حارة استقبال في البايت 0x57 (87dec، Rxn_Rate_Select) وبتتان لكل حارة جهاز إرسال بالبايت 0x58 (88dec، Txn_Rate_Select) لتحديد ما يصل إلى أربعة معدلات بت ، على النحو المحدد في SFF-8636 Rev 2.9.2 الجدول 6 -5 XN_RATE_SELECT ENCODINGS.يجب أن يكون لجميع الممرات الأربعة نفس قيمة تحديد السعر.
يحدد الجدول أدناه المعدل لكل إعداد تحديد معدل.
ترميزات حدد معدل
|
معدل حدد القيمة
|
معدل التشغيل (GBd)
|
|---|---|
| 10 | 25.78125 NRZ (EDR) |
| 11 | 26.56250 PAM4 (HDR) |
المواصفات الميكانيكية
| معامل | قيمة | الوحدات | |
|---|---|---|---|
| قطر الدائرة | 3 +/- 0.2 | مم | |
| الحد الأدنى لنصف قطر الانحناء | 30 | مم | |
| طول التسامح | الطول <5 م | +300 / -0 | مم |
| 5 م ≤ طول <50 م | +500 / -0 | ||
| 50 م طول | +1000 / -0 | ||
| لون الكابل | أكوا | - | |
الأمن والرؤية الكاملة للشبكة: تؤدي الحاجة إلى البيانات إلى خلق بيئة شبكة موزعة ومعقدة بشكل متزايد مما يجعل تصور البيانات وعزل وظائف الأمان الأساسية لكل مركز بيانات.
تعمل حلول الشبكات الخاصة بنا على تحسين الأمان وتبسيط أتمتة مركز البيانات وتتيح الرؤية الكاملة لشبكتك.
مزود حلول متكاملة. نحن نقدم متجرًا شاملاً للشبكات.من الأجهزة (المفاتيح ، بطاقات NIC ، الوصلات البينية) إلى البرامج (نظام التشغيل ، الإدارة ، البرامج الثابتة) والدعم ، ستلبي مجموعتنا الواسعة احتياجات الشبكات الخاصة بك. خارج الشبكة ، يضمن نظامنا البيئي التوافق مع منتجات NVIDIA الأخرى.
Offload + Performance للخادم والتخزين: سواءً كانت تطبيقات تسريع مع InfiniBand أو RoCE ، أو عزل أعباء العمل الرئيسية عبر DPU ، فإن برامجنا المحددة ، والعروض المسرَّعة للأجهزة تمكنك من تخصيص موارد الحوسبة والتخزين الخاصة بك للتطبيقات ، وليس إدارة الشبكة.
| نموذج | وصف |
| MFS1S00-H020V | كابل Mellanox AOC DAC 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56 |
| MFS1S00-H020V | كابل فصل mellanox 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56 |
| MFS1S00-H020V | كابل mellanox النحاسي السلبي 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56 |
| MFS1S00-H020V | كابلات mellanox infiniband 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56 |
| MFS1S00-H020V | كابل وحدة التحكم 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56 |
| MFS1S00-H020V | كابل ألياف نشط 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56 |
| MFS1S00-H020V | كبلات HDR 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56 |
| MFS1S00-H020V | كابل تقسيم mellanox 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56 |
| MFS1S00-H020V | كابلات mellanox edr 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56 |
| MFS1S00-H020V | كابل ربط عالي السرعة 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56 |
| MFS1S00-H020V | كابل توصيل سريع 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56 |
| MFS1S00-H020V | كابل إيثرنت 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 QSFP28 QSFP56 |
| MFS1S00-H020V | كابل InfiniBand 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56 |
| MFS1S00-H020V | كبلات HDR 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56 |
التعليمات
Q1.What يمكنك شراء منا؟
ج: Mellanox و Aruba و Rukus ومنتجات العلامة التجارية Extreme ، بما في ذلك المفاتيح وبطاقات الشبكة والكابلات والوصول
نقطة ، إلخ.
س 2. ماذا عن تاريخ التسليم؟
ج: عادة ما يستغرق 3-5 أيام عمل.لطرازات محددة ، يرجى الاتصال بنا للتحقق من المخزون.في النهاية،
تسود الاستشارة الفعلية وسنبذل قصارى جهدنا لتقديمها في أقرب وقت ممكن.
Q3.What هي شروط الضمان الخاصة بك؟
ج: نحن توريد وقت الضمان 12 شهرا.
س 4. كيف حول طريقة الشحن؟
ج: نحن نستخدم Fedex / DHL / UPS / TNT والشحنات الجوية الأخرى ، والشحنات البحرية قابلة للتطبيق أيضًا.بكلمة واحدة ،
يمكننا القيام بأي شحنات تريدها.
س 5. هل يمكنني الحصول على بعض العينات؟
ج: نعم ، يتوفر طلب عينة لفحص الجودة واختبار السوق.ما عليك سوى دفع تكلفة العينة
والتكلفة الصريحة.
س 6: ما هي نقاط قوتك الأساسية؟
ج: توريد مباشر ، منتجات أصلية وجديدة بسعر مناسب وخدمة ما بعد البيع المثالية.
