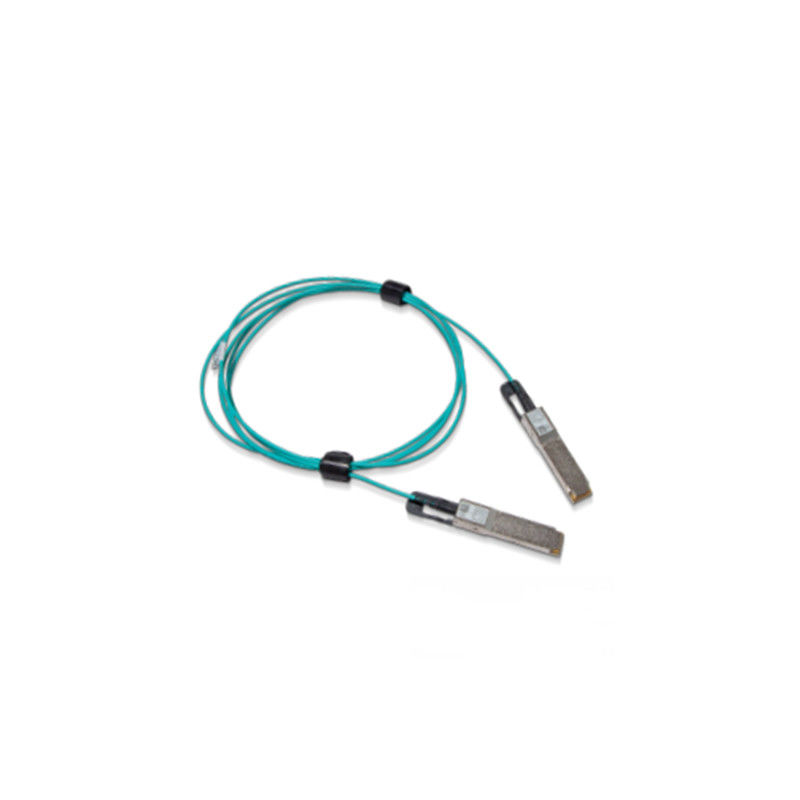

كابل VCSEL القائم على IBTA ميلانوكس AOC MFS1S00-H015V QSFP56 15m

كابل VCSEL القائم على IBTA ميلانوكس AOC MFS1S00-H015V QSFP56 15m

كابل ميلانوكس AOC القائم على VCSEL

كابل IBTA ميلانوكس AOC

IBTA ميلانوكس qsfp

اسم العلامة التجارية:

Mellanox

رقم الموديل:

MFS1S00-H015V

اتصل بنا

اطلب اقتباس
تفاصيل المنتج
التوفر:
مخزون
ضمان:
سنة واحدة
حالة:
جديدة ومبتكرة
تكنولوجيا:
InfiniBand
معدل البيانات:
ما يصل إلى 200 جيجابت / ثانية
نوع الموصل:
QSFP56
درجة حرارة التخزين:
-40 ~ 85 درجة مئوية
عتبة الضرر:
3.4 ديسيبل
جهد الدخل للتحكم:
-0.3 ~ 4.0 فولت
جهد إدخال البيانات:
-0.3 ~ 3.465 فولت
نموذج:
MFS1S00-H015V
منتجات ذات صله
اتصل بنا
وصف المنتج

MFS1S00-HxxxV 200 جيجابت / ثانية QSFP56 MMF AOC مواصفات المنتج

مقدمة


NVIDIA® MFS1S00 عبارة عن كبل ضوئي نشط (AOC) قائم على QSFP56 VCSEL (ليزر انبعاث سطح التجويف العمودي) مصمم للاستخدام في أنظمة InfiniBand (IB) HDR (معدل بيانات مرتفع) بسرعة 200 جيجابت / ثانية.

يوفر MFS1S00 AOC كثافة منافذ عالية وقابلية للتكوين ، ووصول أطول بكثير من الكابلات النحاسية السلبية في مراكز البيانات.نظرًا لأن AOC قابل للتوصيل على الساخن ، فمن السهل تثبيته واستبداله.

يحتوي MFS1S00 على منفذ QSFP56 متوافق مع SFF-8665 على الجانب الكهربائي باتجاه النظام المضيف.يحتوي على أربعة أجهزة إرسال واستقبال بصرية متعددة الأوضاع (MMF) لكل طرف ، يعمل كل منها بمعدلات بيانات تصل إلى 50 جيجابت / ثانية.

يوفر الطراز MFS1S00 إمكانية إعادة ضبط التوقيت قابلة للتحديد لكل حارة لكل من أجهزة الإرسال والاستقبال الضوئية بمعدلات تصل إلى 50 جيجابت / ثانية.

توفر حلول الكابلات ذات الجودة الفريدة من NVIDIA اتصالاً موفرًا للطاقة لوصلات مركز البيانات.إنه يتيح عرض نطاق ترددي أعلى للمنافذ وكثافة وقابلية للتكوين بتكلفة منخفضة ومتطلبات طاقة منخفضة في مراكز البيانات.يضمن اختبار الإنتاج الصارم أفضل تجربة تركيب وأداء ومتانة خارج الصندوق.





دلائل الميزات
يدعم IBTA IB HDR
تصل إلى 200 جيجابت / ثانية
تعديل 4x 50Gb / s PAM4
سعة خرج Rx القابلة للبرمجة والتشديد المسبق
منفذ QSFP56 متوافق مع SFF-8665
مصدر طاقة واحد 3.3 فولت
5.0 واط استهلاك الطاقة (النوع ، كل طرف ، مع إعادة التوقيت)
يصل طوله إلى 100 متر
قابل للتوصيل على الساخن
متوافق مع RoHS
واجهة إدارة I2C المتوافقة مع SFF-8636
التطبيقات
يدعم أنظمة InfiniBand HDR بسعة 200 جيجا بايت
يدعم 200 جيجابت بين محولات SN3700 و SN4600



يسلط الضوء
* معدل بيانات يصل إلى 200 جيجابت / ثانية
* سعة خرج Rx قابلة للبرمجة والتشديد المسبق
* مدخلات Tx قابلة للبرمجة
* اختيار retiming
* منفذ QSFP28 متوافق مع SFF-8665
* مصدر طاقة واحد 3.3 فولت
* تبديد طاقة 2.2 واط (نوع ، كل نهاية مع إعادة التصميم)
* معدل BER منخفض
* يصل طوله إلى 100 متر
* قابل للتوصيل الساخن
* متوافق مع RoHS
* واجهة إدارة I2C المتوافقة مع SFF-8636



معلومات الطلبية



MFS1S00-H003V كابل بصري نشط ، يصل إلى 200 جيجابت / ثانية VPI (IB HDR & 200 GbE) ، QSFP56 ، 3 م
MFS1S00-H005V كابل بصري نشط ، يصل إلى 200 جيجابت / ثانية VPI (IB HDR & 200 GbE) ، QSFP56 ، 5 م
MFS1S00-H010V كابل بصري نشط ، بسرعة تصل إلى 200 جيجابت / ثانية VPI (IB HDR & 200 GbE) ، QSFP56 ، 10 م
MFS1S00-H015V كابل بصري نشط ، يصل إلى 200 جيجابت / ثانية VPI (IB HDR & 200 GbE) ، QSFP56 ، 15 م
MFS1S00-H020V كابل بصري نشط ، يصل إلى 200 جيجابت / ثانية VPI (IB HDR & 200 GbE) ، QSFP56 ، 20 م
MFS1S00-H030V كابل بصري نشط ، يصل إلى 200 جيجابت / ثانية VPI (IB HDR & 200 GbE) ، QSFP56 ، 30 م
MFS1S00-H050V كابل بصري نشط ، يصل إلى 200 جيجابت / ثانية VPI (IB HDR & 200 GbE) ، QSFP56 ، 50 م
MFS1S00-H100V كابل بصري نشط ، يصل إلى 200 جيجابت / ثانية VPI (IB HDR & 200 GbE) ، QSFP56 ، 100 م



المواصفات القصوى المطلقة

المعدلات القصوى المطلقة هي تلك التي قد يحدث بعدها تلف للجهاز.

التشغيل المطول بين المواصفات التشغيلية والتقديرات القصوى المطلقة غير مقصود وقد يتسبب في تدهور دائم للجهاز.

معامل
دقيقة
الأعلى
الوحدات
مصدر التيار -0.3 3.6 الخامس
جهد إدخال البيانات -0.3 3.465 الخامس
جهد الدخل للتحكم -0.3 4.0 الخامس
عتبة الضرر 3.4 - ديسيبل

المواصفات البيئية

يوضح هذا الجدول المواصفات البيئية للمنتج.

معامل
دقيقة
الأعلى
الوحدات
درجة حرارة التخزين -40 85 درجة مئوية

المواصفات التشغيلية

يوضح هذا القسم نطاق القيم للتشغيل العادي.يجب تصميم ترشيح مصدر طاقة اللوحة المضيفة على النحو الموصى به في مواصفات لجنة SFF.

معامل
دقيقة
النوع
الأعلى
الوحدات
جهد الإمداد (Vنسخة) 3.135 3.3 3.465 الخامس
تبديد الطاقة (كل طرف ، إعادة التوقيت على جميع الممرات) - 4.8 5.0 دبليو
تحمل ضوضاء العرض (10 هرتز - 10 ميجا هرتز) 66 - - mVpp
درجة حرارة حالة التشغيل 0 - 701 درجة مئوية
الرطوبة النسبية للتشغيل 5 - 85 ٪
  1. يُسمح بقراءة درجة الحرارة الداخلية من خلال DDMI حتى 75 درجة مئوية.

الخصائص الكهربائية

ملحوظات:

  • يتم دعم مجالات الساعة المتعددة فقط على جانب الخط Rx.يدعم جانب المضيف Rx مجال ساعة واحد فقط.
  • يمكن أن يحدث قفل QSFP Tx CDR فقط إذا كان Tx lane 1 يرسل البيانات
  • التوافقية

للتكوينات التي تم اختبارها مع AOCs ، يرجى الرجوع إلى تقرير تأهيل المنتج على مستوى النظام (SLP).

تحديد معدل

يدعم AOC تحديد المعدل ، والذي يتم التحكم فيه عن طريق الكتابة إلى السجلات 0x57-0x58.يتم تخصيص بتتين لكل حارة استقبال في البايت 0x57 (87dec، Rxn_Rate_Select) وبتتان لكل حارة جهاز إرسال بالبايت 0x58 (88dec، Txn_Rate_Select) لتحديد ما يصل إلى أربعة معدلات بت ، على النحو المحدد في SFF-8636 Rev 2.9.2 الجدول 6 -5 XN_RATE_SELECT ENCODINGS.يجب أن يكون لجميع الممرات الأربعة نفس قيمة تحديد السعر.

يحدد الجدول أدناه المعدل لكل إعداد تحديد معدل.

ترميزات حدد معدل

معدل حدد القيمة
معدل التشغيل (GBd)
10 25.78125 NRZ (EDR)
11 26.56250 PAM4 (HDR)

المواصفات الميكانيكية

معامل قيمة الوحدات
قطر الدائرة 3 +/- 0.2 مم
الحد الأدنى لنصف قطر الانحناء 30 مم
طول التسامح الطول <5 م +300 / -0 مم
5 م ≤ طول <50 ​​م +500 / -0
50 م طول +1000 / -0
لون الكابل أكوا -

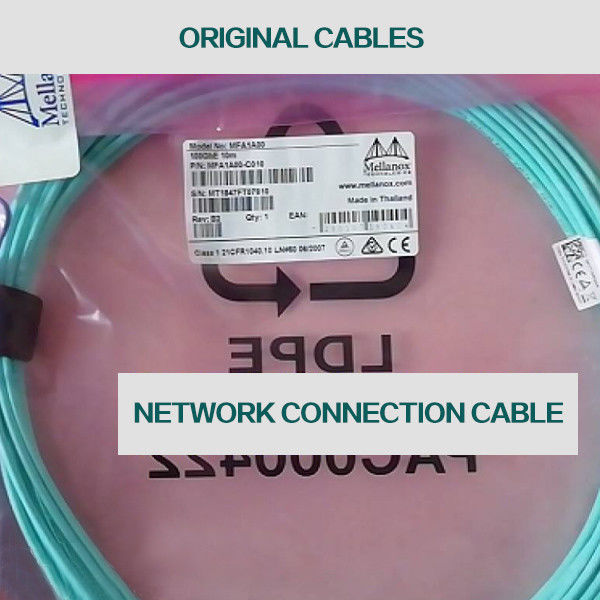

كابل VCSEL القائم على IBTA ميلانوكس AOC MFS1S00-H015V QSFP56 15m 0

يتم استهلاك ثلث 30 مليون خادم مركز بيانات يتم شحنها كل عام في تشغيل مكدس مركز البيانات المحدد بالبرمجيات.تحتاج الشركات إلى تطوير البنية التحتية لشبكتها من أجل دعم الكمية المتزايدة بشكل كبير من معالجة البيانات الناتجة عن أعباء عمل مركز البيانات الحديثة.



الأمن والرؤية الكاملة للشبكة: تؤدي الحاجة إلى البيانات إلى خلق بيئة شبكة موزعة ومعقدة بشكل متزايد مما يجعل تصور البيانات وعزل وظائف الأمان الأساسية لكل مركز بيانات.


تعمل حلول الشبكات الخاصة بنا على تحسين الأمان وتبسيط أتمتة مركز البيانات وتتيح الرؤية الكاملة لشبكتك.

مزود حلول متكاملة. نحن نقدم متجرًا شاملاً للشبكات.من الأجهزة (المحولات ، بطاقات NIC ، الوصلات البينية) إلى البرامج (نظام التشغيل ، الإدارة ، البرامج الثابتة) والدعم ، ستلبي مجموعتنا الواسعة احتياجات الشبكات الخاصة بك. خارج الشبكة ، يضمن نظامنا البيئي التوافق مع منتجات NVIDIA الأخرى ، بالإضافة إلى العروض المقدمة من الشركاء الرئيسيين ومصنعي المعدات الأصلية.

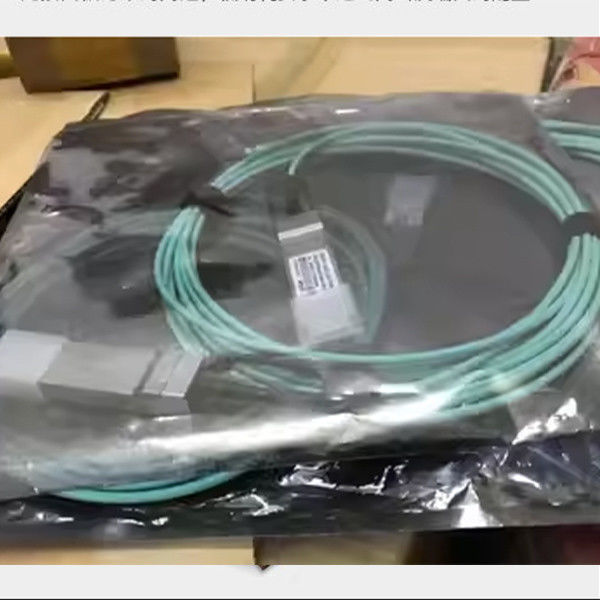

كابل VCSEL القائم على IBTA ميلانوكس AOC MFS1S00-H015V QSFP56 15m 1

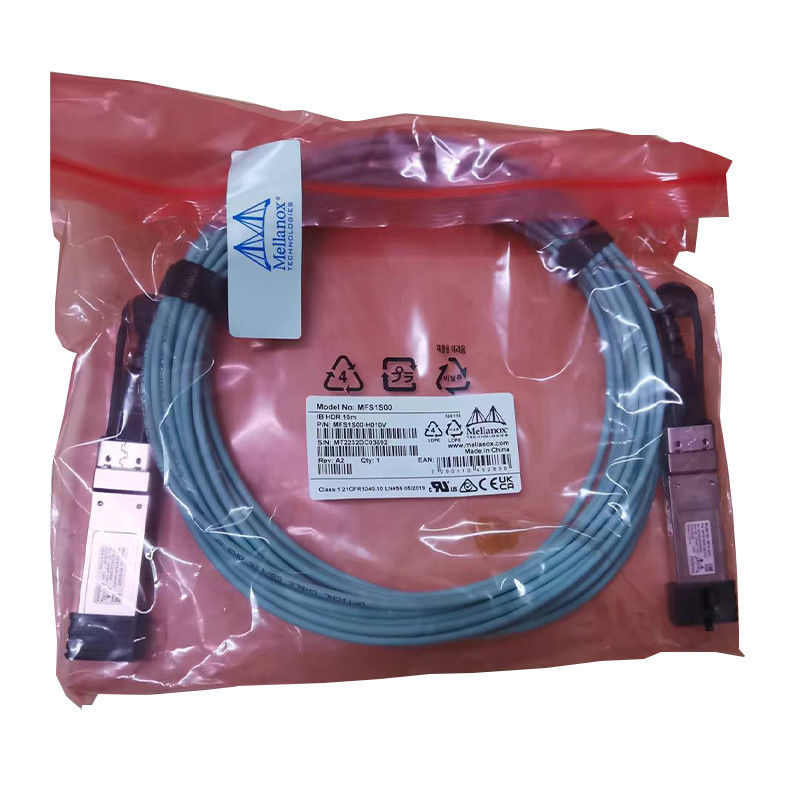

كابل VCSEL القائم على IBTA ميلانوكس AOC MFS1S00-H015V QSFP56 15m 2





نموذج وصف
MFS1S00-H015V كابل Mellanox AOC DAC 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56
MFS1S00-H015V كابل فصل mellanox 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56
MFS1S00-H015V كابل mellanox النحاسي السلبي 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56
MFS1S00-H015V كابلات mellanox infiniband 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56
MFS1S00-H015V كابل وحدة التحكم 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56
MFS1S00-H015V كابل ألياف نشط 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56
MFS1S00-H015V كبلات HDR 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56
MFS1S00-H015V كابل تقسيم mellanox 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56
MFS1S00-H015V كابلات mellanox edr 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56
MFS1S00-H015V كابل ربط عالي السرعة 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56
MFS1S00-H015V كابل توصيل سريع 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56
MFS1S00-H015V كابل إيثرنت 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 QSFP28 QSFP56
MFS1S00-H015V كابل InfiniBand 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56
MFS1S00-H015V كبلات HDR 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56
