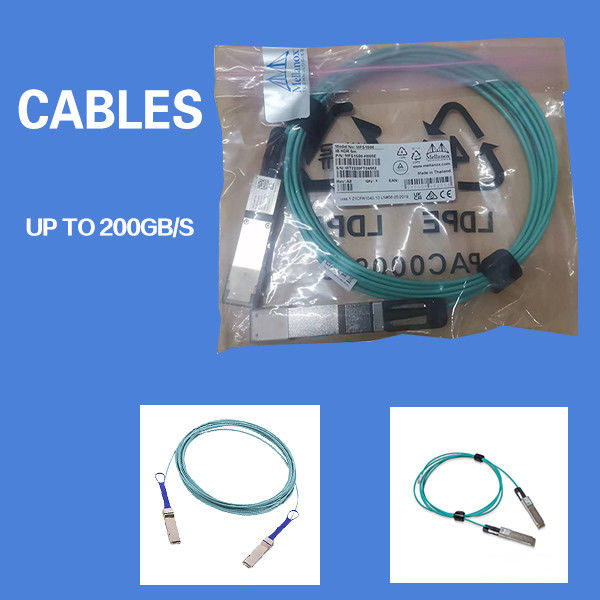

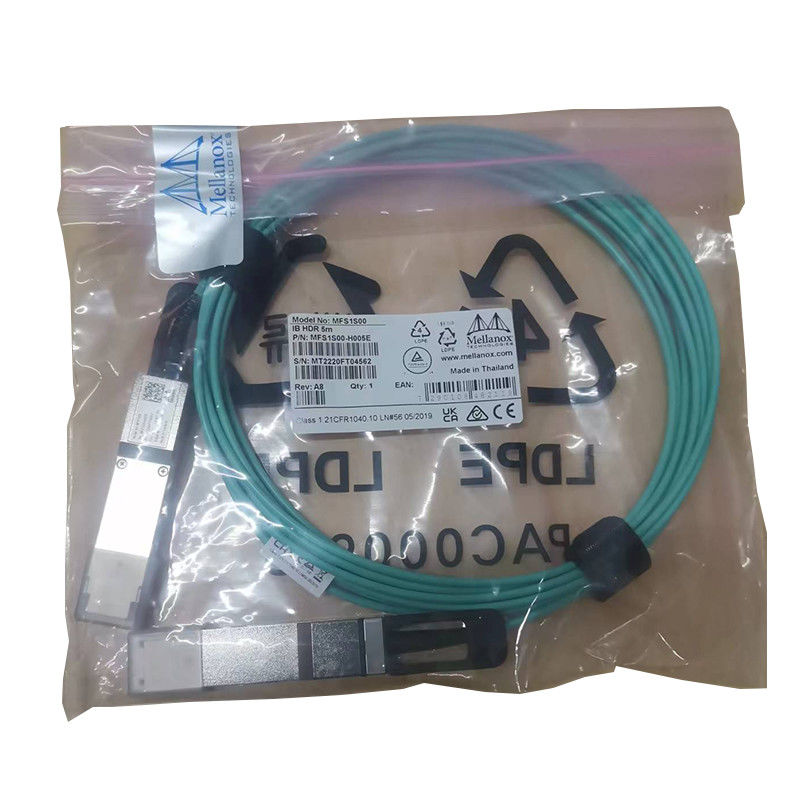

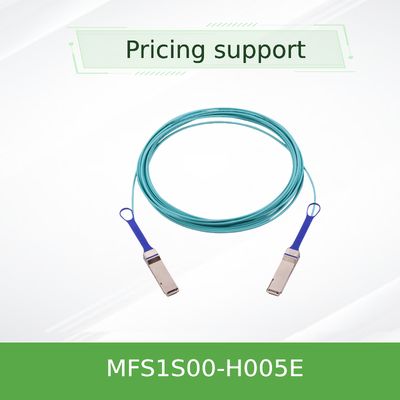

5 م QSFP56 MMF Mellanox AOC HDR Cables MFS1S00-H005E 200Gb / s
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFS1S00-H005E |
| وثيقة: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| توافر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديد وأصلي | طول: | 5M |
| قطر: | 3 ± 0.2mm | الحد الأدنى من نصف قطر الانحناء: | 30mm |
| لون الكابل: | أكوا | الرطوبة النسبية للتشغيل: | 5 ~ 85٪ |
| إبراز: | كبلات MMF ميلانوكس AOC و HDR ميلانوكس AOC و MMF ميلانوكس HDR,HDR Mellanox AOC,MMF mellanox hdr cables |
||
منتوج وصف

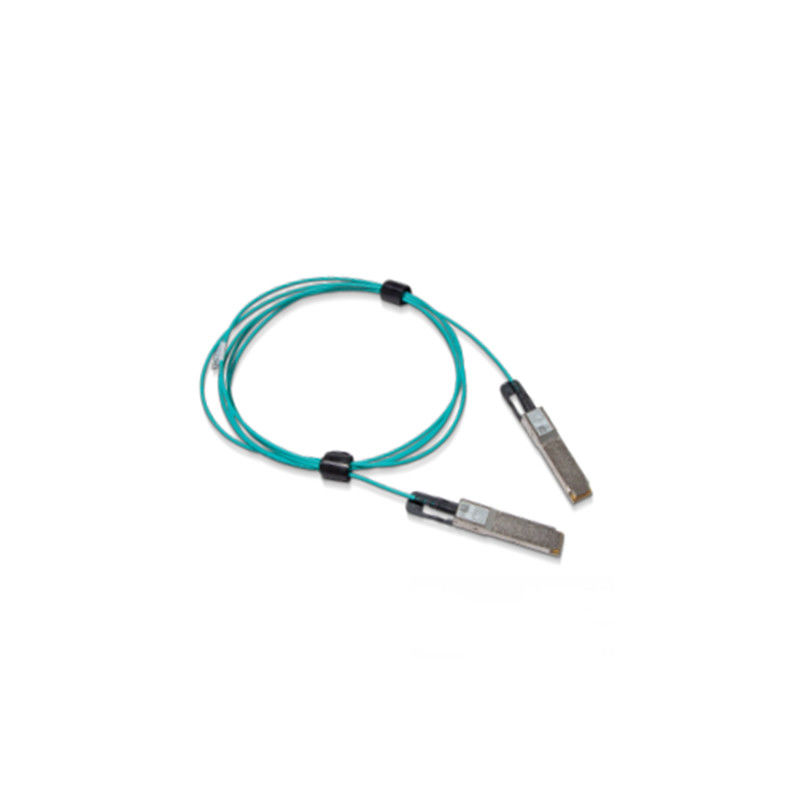

NVIDIA MFS1S00-H005V كابل بصري نشط QSFP56 بسرعة 200 جيجابت/ثانية
نظرة عامة على المنتج
إن NVIDIA® MFS1S00-H005V هو كابل بصري نشط QSFP56 عالي الأداء (AOC) مصمم لأنظمة InfiniBand HDR بسرعة 200 جيجابت/ثانية و200 جيجابت إيثرنت. هذا المتقدم كابل الألياف الضوئية يوفر حلاً قويًا بزمن انتقال منخفض يتجاوز قيود كابل الألياف السلبية البدائل. يدمج أربعة ألياف متعددة الأوضاع (MMF) لكل إنهاء، كل منها يدعم تعديل PAM4 بمعدلات بيانات تصل إلى 50 جيجابت/ثانية، مما يوفر نطاقًا تردديًا وموثوقية استثنائية لربط مراكز البيانات الحديثة.
الخصائص الرئيسية
- يدعم معدلات بيانات 200 جيجابت/ثانية لـ InfiniBand HDR و200GbE
- تعديل PAM4 بمعدل 4x 50 جيجابت/ثانية لكل مسار
- عامل شكل QSFP56 القابل للتوصيل السريع (متوافق مع SFF-8665)
- سعة خرج Rx قابلة للبرمجة والتركيز المسبق
- يصل إلى 100 متر على الألياف متعددة الأوضاع
- مزود طاقة واحد 3.3 فولت؛ استهلاك الطاقة النموذجي: 5.0 واط لكل طرف
- مراقبة التشخيص الرقمي المتكاملة (DDM) عبر واجهة SFF-8636 I²C
- متوافق مع RoHS ومصمم للانتشار عالي الكثافة
التكنولوجيا الأساسية
يستخدم هذا AOC تقنية VCSEL (ليزر باعث سطحي للتجويف الرأسي) وإعادة توقيت متقدمة تعتمد على DSP. يتوافق مع معايير الصناعة الرئيسية بما في ذلك SFF-8665 وSFF-8636 وIEEE 802.3bs لـ 200GbE. تتيح وظيفة DDM المتكاملة المراقبة في الوقت الفعلي لدرجة الحرارة والجهد وتيار تحيز الليزر والطاقة الضوئية لكل مسار، مما يوفر رؤى مهمة لصحة الشبكة وتنبيهات ما قبل الفشل.
مبدأ العمل
يحول الكابل الإشارات الكهربائية إلى إشارات ضوئية باستخدام أجهزة إرسال VCSEL مدمجة. يتم إرسال هذه الإشارات الضوئية عبر الألياف متعددة الأوضاع ويتم تحويلها مرة أخرى إلى إشارات كهربائية في الطرف المتلقي. تضمن ميزات سلامة الإشارة المضمنة - بما في ذلك المعادلة القابلة للبرمجة والتركيز المسبق واستعادة بيانات الساعة (CDR) - أداءً قويًا على طول الرابط بأكمله، وهي ميزة كبيرة على كابل الألياف السلبية الأساسي.
التطبيقات
مثالي لتجمعات الحوسبة عالية الأداء (HPC) ومراكز بيانات السحابة وشبكات الشركات الأساسية وبنى العمل الخاصة بـ AI/ML. مصمم خصيصًا لأنظمة 200G InfiniBand HDR واتصال 200GbE بين المحولات الحديثة مثل سلسلة NVIDIA SN3700 وSN4600.
المواصفات ومعلومات الطلب
| المعلمة | المواصفات |
|---|---|
| رقم الموديل | MFS1S00-H005V |
| معدل البيانات | 200 جيجابت/ثانية |
| الواجهة/عامل الشكل | QSFP56 |
| نوع الكابل | كابل بصري نشط (AOC) |
| الطول | 5 أمتار |
| استهلاك الطاقة | 5.0 واط (نموذجي لكل طرف) |
| المدى الأقصى | 100 متر (MMF) |
| التعديل | PAM4 |
المزايا
هذا كابل الألياف الضوئية عالي الأداء يوفر تكامل إشارة فائقًا ومدى أطول مقارنةً بـ DACs السلبية أو كابل الألياف السلبية القياسي. تقلل تشخيصاته المتكاملة من وقت استكشاف الأخطاء وإصلاحها، ويبسط التصميم القابل للتوصيل السريع الصيانة وقابلية التوسع في بيئات مراكز البيانات الكثيفة.
الخدمة والدعم
نحن نقدم تغطية ضمان شاملة، وتسليمًا سريعًا من مخزوننا الواسع الذي تزيد قيمته عن 10 ملايين دولار، واستشارة فنية على مدار الساعة طوال أيام الأسبوع. يوفر فريق الخبراء لدينا دعمًا كاملاً للتكامل وضمان التوافق للنشر السلس.
الأسئلة الشائعة
س: ما الفرق بين هذا AOC والكابل السلبي؟
ج: يحتوي هذا الكابل البصري النشط على إلكترونيات مدمجة لإعادة توقيت الإشارة وتكاملها، مما يسمح بمسافات أطول بكثير (تصل إلى 100 متر) من كابل الألياف السلبية أو كابل النحاس المرفق المباشر (DAC).
س: هل هو متوافق مع مفاتيح 100GbE؟
ج: إنه مصمم لبروتوكولات 200 جيجابت/ثانية. للتوافق مع 100GbE، يرجى التحقق من مصفوفة التوافق الخاصة بالمحول المحدد أو التفكير في كابل الألياف الضوئية مختلف.
س: هل يدعم التشخيص الرقمي؟
ج: نعم، يتميز بـ DDM (المراقبة التشخيصية الرقمية) الكاملة للمراقبة في الوقت الفعلي لدرجة الحرارة والطاقة والجهد.
الاحتياطات
لا تقم بثني الكابل أقل من نصف قطر 30 مم. استخدم دائمًا أحزمة المعصم ESD عند التعامل. تأكد من أن درجة حرارة التشغيل تظل بين 0 درجة مئوية و70 درجة مئوية. المنتج متوافق مع الليزر من الفئة 1 وفقًا لمعيار IEC 60825-1 و21 CFR 1040. راقب جميع إرشادات معدات FCC من الفئة A للبيئات التجارية.
