متعدد الأوضاع AOC Qsfp + كابل بصري نشط Mellanox MFS1S00-H003E
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFS1S00-H003E |
| وثيقة: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| توافر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديد وأصلي | تكنولوجيا: | إنفينيباند |
| معدل البيانات: | ما يصل إلى 200 جيجابايت/ثانية | نوع الموصل: | QSFP56 |
| طول: | 20m | التحكم في الجهد الإدخال: | -0.3 ~ 4.0V |
| إبراز: | متعدد الأوضاع QSFP + كابل بصري نشط,AOC QSFP + كابل بصري نشط,ميلانوكس aoc QSFP |
||
منتوج وصف

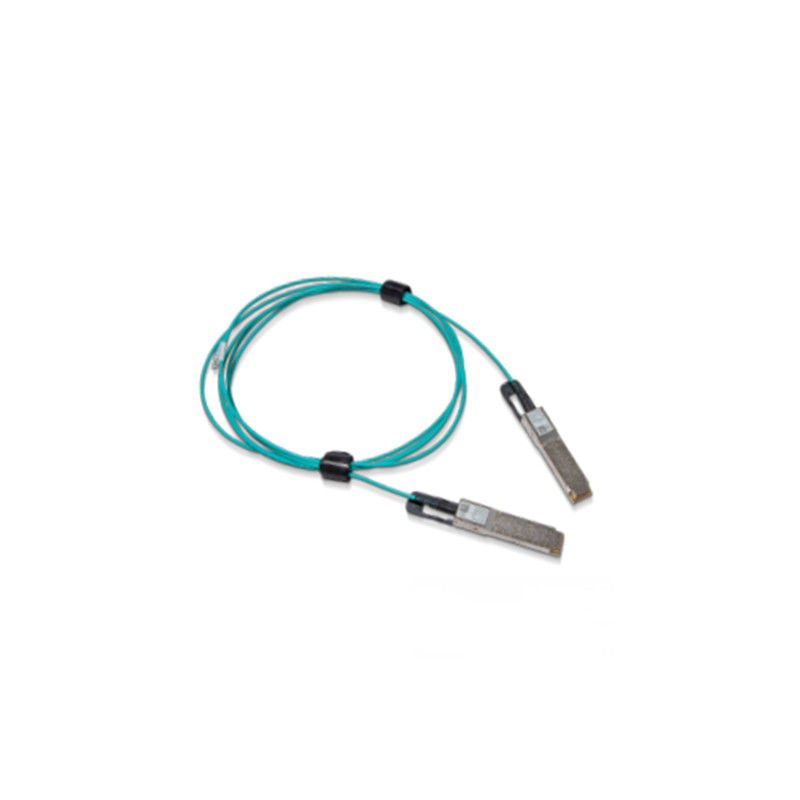

NVIDIA MFS1S00-H003E كابل بصري نشط QSFP56 بسرعة 200 جيجابت/ثانية
نظرة عامة على المنتج
يمثل NVIDIA® MFS1S00-H003E أحدث تقنيات الاتصال - وهو كابل بصري نشط QSFP56 (AOC) مصمم خصيصًا للبنية التحتية InfiniBand HDR بسرعة 200 جيجابت/ثانية و200 جيجابت إيثرنت. هذا عالي الأداء كابل الألياف الضوئية يوفر نطاقًا تردديًا استثنائيًا وسلامة الإشارة، مما يوفر بديلاً متفوقًا بكثير على كابل الألياف السلبية الحلول التقليدية. مع أربعة ألياف متعددة الأوضاع (MMF) لكل إنهاء، يدعم كل منها تعديل PAM4 بمعدلات بيانات تصل إلى 50 جيجابت/ثانية، فإنه يوفر العمود الفقري لأداء مركز البيانات من الجيل التالي.
الخصائص الرئيسية
- مصمم لتطبيقات InfiniBand HDR بسرعة 200 جيجابت/ثانية و200 جيجابت إي
- ينفذ تقنية تعديل PAM4 بسرعة 4x 50 جيجابت/ثانية
- عامل شكل QSFP56 القابل للتوصيل السريع المتوافق مع SFF-8665
- سلامة إشارة متقدمة مع سعة Rx قابلة للبرمجة والتركيز المسبق
- مدى وصول ممتد يصل إلى 100 متر على الألياف متعددة الأوضاع
- مزود طاقة واحد 3.3 فولت مع استهلاك طاقة نموذجي 5.0 واط لكل طرف
- مراقبة التشخيص الرقمي الشامل (DDM) عبر SFF-8636 I²C
- متوافق مع RoHS لسلامة البيئة
التكنولوجيا الأساسية
تستفيد هذه AOC المتقدمة من تقنية VCSEL (ليزر باعث سطحي للتجويف الرأسي) جنبًا إلى جنب مع إمكانات إعادة التوقيت المتطورة القائمة على DSP. وهي تحافظ على الامتثال لمعايير الصناعة الهامة بما في ذلك SFF-8665 وSFF-8636 وIEEE 802.3bs لتطبيقات 200GbE. يتيح نظام DDM المتكامل المراقبة في الوقت الفعلي للمعلمات التشغيلية بما في ذلك درجة الحرارة والجهد والتيار المتحيز بالليزر والطاقة الضوئية لكل مسار، مما يوفر بيانات أساسية لتقييم صحة الشبكة والصيانة التنبؤية.
مبدأ العمل
يعمل الكابل عن طريق تحويل الإشارات الكهربائية إلى إشارات ضوئية باستخدام أجهزة إرسال VCSEL مدمجة. تنتشر هذه الإشارات الضوئية عبر الألياف متعددة الأوضاع ويتم تحويلها مرة أخرى إلى إشارات كهربائية في المحطة الطرفية المستقبلة. تعمل تحسينات سلامة الإشارة المدمجة - بما في ذلك المعادل القابل للبرمجة والتركيز المسبق واستعادة بيانات الساعة (CDR) - على ضمان أداء قوي عبر طول الرابط بأكمله، مما يمثل تقدمًا كبيرًا على كابل الألياف السلبية التكنولوجيا الأساسية.
التطبيقات
مثالي لبيئات الحوسبة عالية الأداء (HPC) والبنية التحتية لمركز بيانات السحابة ونوى شبكات المؤسسات ونشر أحمال عمل الذكاء الاصطناعي/ML. مُحسّن خصيصًا لأنظمة 200G InfiniBand HDR واتصال 200GbE بين منصات التبديل الحديثة بما في ذلك سلسلة NVIDIA SN3700 وSN4600.
المواصفات ومعلومات الطلب
| المعلمة | المواصفات |
|---|---|
| رقم الموديل | MFS1S00-H003E |
| معدل البيانات | 200 جيجابت/ثانية |
| الواجهة/عامل الشكل | QSFP56 |
| نوع الكابل | كابل بصري نشط (AOC) |
| الطول | 3 أمتار |
| استهلاك الطاقة | 5.0 واط (نموذجي لكل طرف) |
| الحد الأقصى للمدى | 100 متر (MMF) |
| التعديل | PAM4 |
المزايا
هذا كابل الألياف الضوئية المتميز يوفر سلامة إشارة استثنائية وقدرات وصول ممتدة تتجاوز بكثير تلك الخاصة بـ DACs السلبية أو كابل الألياف السلبية الحلول التقليدية. تعمل إمكانات التشخيص المتكاملة على تقليل وقت استكشاف الأخطاء وإصلاحها بشكل كبير، بينما يسهل التصميم القابل للتوصيل السريع الصيانة وقابلية التوسع دون عناء في بيئات مراكز البيانات عالية الكثافة.
الخدمة والدعم
نحن نقدم حماية شاملة للضمان، والتسليم السريع من مخزوننا الواسع الذي تزيد قيمته عن 10 ملايين دولار، وخدمات الاستشارات الفنية على مدار الساعة طوال أيام الأسبوع. يقدم فريقنا المتخصص دعمًا كاملاً للتكامل والتحقق من التوافق لضمان النشر السلس للبنية التحتية لشبكتك.
الأسئلة الشائعة
س: كيف يختلف AOC هذا عن حل الكابل السلبي؟
ج: يشتمل هذا الكابل البصري النشط على إلكترونيات مدمجة لإعادة توقيت الإشارة وتحسين السلامة، مما يتيح مسافات إرسال أطول بكثير (تصل إلى 100 متر) مقارنة بـ كابل الألياف السلبية أو بديل النحاس المرفق المباشر (DAC).
س: هل هذا الكابل متوافق مع معدات التبديل 100 جيجابت إي؟
ج: إنه مصمم خصيصًا لبروتوكولات 200 جيجابت/ثانية. للحصول على توافق 100 جيجابت إي، يرجى الرجوع إلى مصفوفة التوافق الخاصة بالمحول المحدد أو التفكير في كابل الألياف الضوئية نموذج بديل.
س: هل يتضمن المنتج إمكانات التشخيص الرقمي؟
ج: نعم، إنه يتميز بـ DDM (المراقبة التشخيصية الرقمية) الشاملة للمراقبة في الوقت الفعلي لدرجة الحرارة والطاقة ومعلمات الجهد.
الاحتياطات
حافظ على الحد الأدنى لنصف قطر الانحناء البالغ 30 مم. استخدم دائمًا أحزمة المعصم ESD أثناء إجراءات المناولة. تأكد من أن درجة حرارة علبة التشغيل تظل ضمن معلمات 0 درجة مئوية إلى 70 درجة مئوية. يحقق المنتج الامتثال لليزر من الفئة 1 وفقًا لمعايير IEC 60825-1 و21 CFR 1040. التزم بجميع إرشادات معدات FCC من الفئة A لبيئات التثبيت التجارية.
