كابل IB HDR ميلانوكس DAC MCP1650-H002E26200Gb / s QSFP56 2m
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCP1650-H002E26 |
| وثيقة: | PB_MCP1650-H0xxEyy_200Gbps_...AC.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | Negotiate |

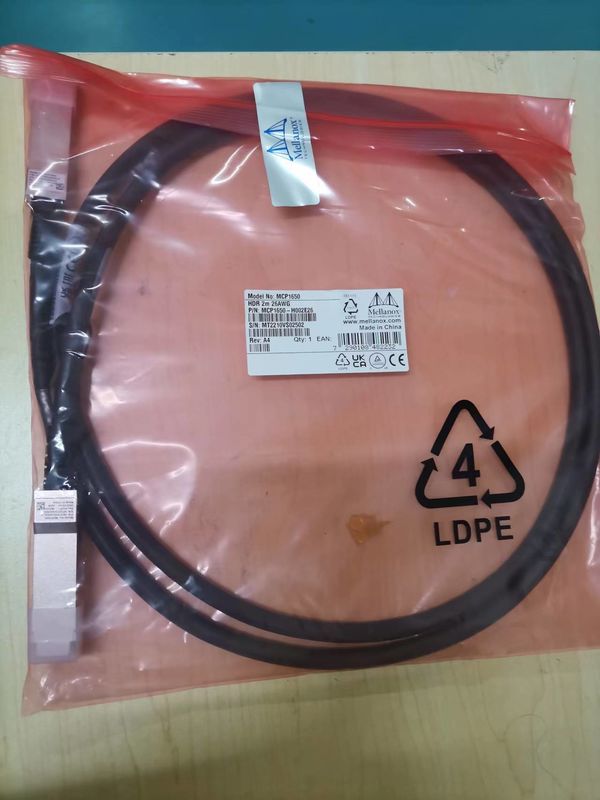

| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| حالة: | جديد وأصلي | توافر: | مخزون |
|---|---|---|---|
| تكنولوجيا: | إنفينيباند | السرعة القصوى: | HDR |
| نوع الموصل: | QSFP56 | طول: | 2.0m |
| معدل البيانات: | 100 جيجابايت/ق | وقت الضمان: | 1 سنة |
| إبراز: | كابل HDR ميلانوكس DAC,كابل ميلانوكس DAC 200 جيجا بايت,كابل MCP1650-H002E26 |
||
منتوج وصف

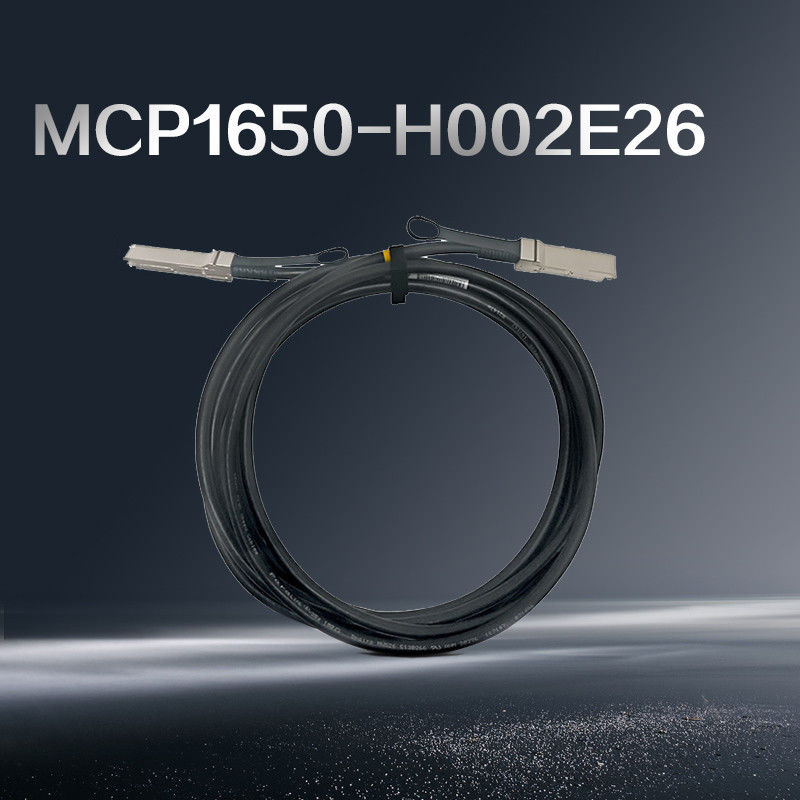

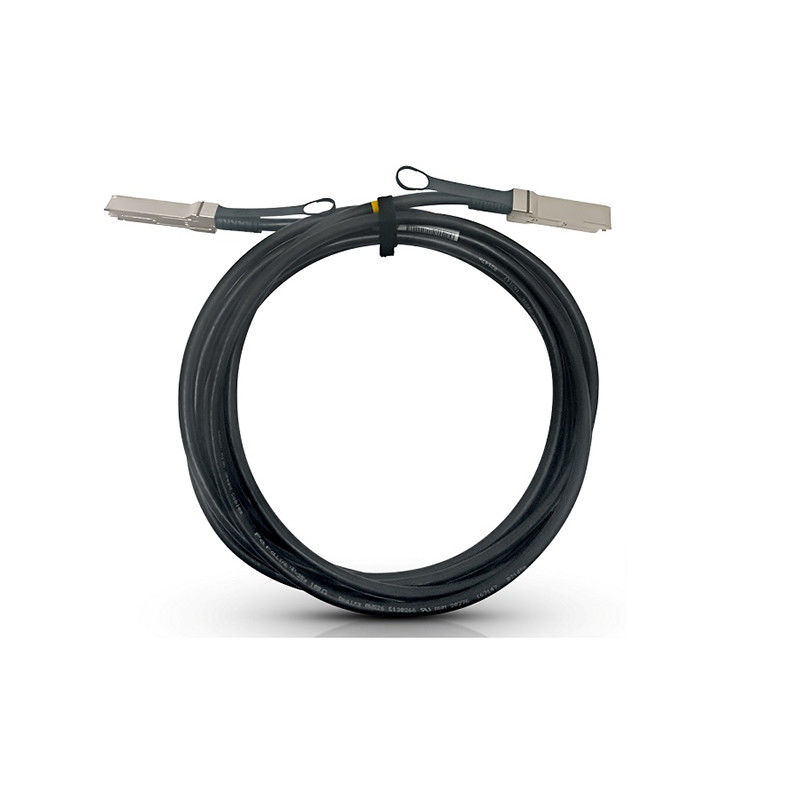

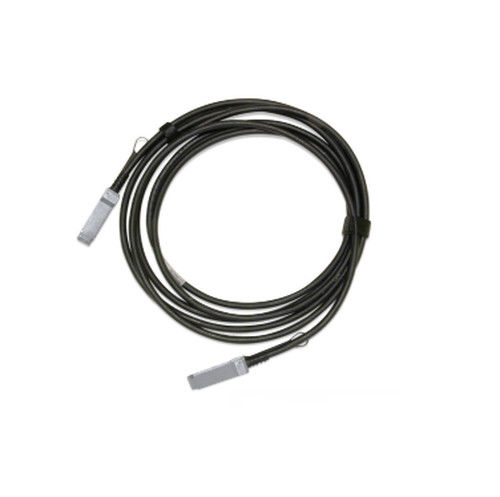

MCP1650-H002E26: كابل نحاسي مباشر التوصيل عالي الأداء 200G QSFP56
1. نظرة عامة على المنتج
يمثل MCP1650-H002E26 قمة تكنولوجيا الربط البيني عالية السرعة، حيث يوفر نطاقًا تردديًا يبلغ 200 جيجابت/ثانية من خلال حل كابل توصيل مباشر نحاسي سلبي (DAC). يوفر عامل الشكل QSFP56 هذا بديلاً لـ كابل الألياف الضوئية قيمة استثنائية لمشغلي مراكز البيانات الذين يبحثون عن اتصال موثوق به وفعال من حيث التكلفة للتطبيقات قصيرة المدى. تم تصميمه لبيئات InfiniBand HDR، هذا الحل كابل الألياف السلبي عالي الأداء يضمن سلامة إشارة فائقة مع الحد الأدنى من استهلاك الطاقة.
2. الخصائص الرئيسية
- نطاق ترددي 200 جيجابت/ثانية من خلال تعديل PAM4 4x50G
- تصميم نحاسي سلبي لا يتطلب تضخيم الإشارة
- عامل شكل QSFP56 مع إمكانية التوصيل السريع
- غلاف منخفض الدخان خالٍ من الهالوجين (LSZH) لتعزيز السلامة
- استهلاك طاقة منخفض للغاية (<0.1W)
- متوافق مع معايير RoHS والخالية من الهالوجين
3. التكنولوجيا والامتثال للمعايير
هذا الكابل النحاسي السلبي المتقدم ينفذ أحدث تقنيات تعديل PAM4 لتحقيق معدلات بيانات استثنائية مع الحفاظ على سلامة الإشارة. يتوافق الحل مع مواصفات InfiniBand HDR ويلتزم بمعايير SFF-8665 و SFF-8636 لمتطلبات واجهة الإدارة والميكانيكية. توفر ذاكرة EEPROM المدمجة معلومات المنتج الحيوية للأنظمة المضيفة للتكامل السلس.
4. مبدأ التشغيل
يعمل MCP1650-H002E26 كربط بيني كهربائي سلبي، حيث ينقل الإشارات من خلال ثمانية أزواج نحاسية مصممة بدقة. على عكس الحلول البصرية النشطة، يحافظ هذا البديل لـ كابل الألياف الضوئية على سلامة الإشارة من خلال خصائص المعاوقة التي يتم التحكم فيها بعناية (100Ω ±10%). يشتمل تجميع الكابل على ميزات الإدارة من خلال واجهة I²C، مما يسمح للأنظمة المضيفة بتحديد والتحقق من خصائص الكابل تلقائيًا.
5. سيناريوهات التطبيق
يعتبر حل الربط البيني عالي السرعة هذا مناسبًا تمامًا لبيئات مراكز البيانات الحديثة، بما في ذلك مجموعات الحوسبة عالية الأداء، والبنية التحتية السحابية، وأنظمة التداول المالي، وشبكات تخزين المؤسسات. مصمم خصيصًا لتطبيقات تبديل أعلى الرف، فهو يوفر اتصالاً فعالاً من حيث التكلفة لهندسات الأوراق الشجرية، والوصلات البينية من الخادم إلى المحول، وشبكات منطقة التخزين داخل وبين الرفوف المجاورة.
6. المواصفات الفنية
| المواصفة | القيمة |
|---|---|
| طراز المنتج | MCP1650-H002E26 |
| معدل البيانات | 200 جيجابت/ثانية (4×50 جيجابت/ثانية) |
| طول الكابل | 2.0 متر ± 0.05 متر |
| نوع الموصل | QSFP56 إلى QSFP56 |
| مقياس الكابل | 26 AWG |
| مادة الغلاف | LSZH (منخفض الدخان خالٍ من الهالوجين) |
| استهلاك الطاقة | < 0.1 واط |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 70 درجة مئوية |
| نصف قطر الانحناء الأدنى | 47 مم (انحناء واحد)، 94 مم (انحناءات متكررة) |
7. المزايا التنافسية
يوفر MCP1650-H002E26 مزايا كبيرة على كل من الكابلات البصرية النشطة والحلول النحاسية التقليدية. كبديل لـ كابل الألياف السلبي، فإنه يوفر قيمة فائقة من خلال تقليل استهلاك الطاقة، وتقليل زمن الوصول، وتقليل التكلفة الإجمالية للملكية. يضمن البناء القوي أداءً موثوقًا به في بيئات مراكز البيانات المتطلبة، بينما يزيل التصميم السلبي نقاط الفشل المرتبطة بالمكونات النشطة. يوفر هذا الكابل النحاسي السلبي توازنًا مثاليًا بين الأداء والموثوقية وكفاءة التكلفة للتطبيقات قصيرة المدى.
8. الخدمة والدعم
هذا المنتج مدعوم بضمان محدود لمدة عام واحد يغطي عيوب المواد والصنعة. توفر شركتنا توافرًا واسعًا للمخزون مع أكثر من 10 ملايين دولار من منتجات الشبكات، مما يضمن التسليم الفوري واستمرارية سلسلة التوريد الموثوقة. يقدم فريقنا الفني خدمات استشارية ودعم على مدار الساعة طوال أيام الأسبوع، مما يوفر إرشادات الخبراء بشأن التكامل والنشر.
9. الأسئلة الشائعة
س: ما هي المسافة الموثوقة القصوى لهذا الكابل؟
ج: تم تحسين كابل DAC السلبي هذا للتطبيقات قصيرة المدى حتى 2-3 أمتار، مما يجعله مثاليًا للاتصالات داخل الرفوف والرفوف المجاورة في بيئات مراكز البيانات.
س: هل يمكن استخدام هذا الكابل مع معدات 100 جيجابت إي؟
ج: على الرغم من التوافق الكهربائي مع منافذ QSFP56، إلا أن التشغيل البيني مع معدات 100 جيجابت إي يعتمد على إمكانات التبديل المحددة وقد يتطلب تعديلات في التكوين.
س: هل يتطلب هذا الكابل تنظيفًا أو صيانة خاصة؟
ج: كحل يعتمد على النحاس، يتطلب هذا البديل لـ كابل الألياف السلبي الحد الأدنى من الصيانة مقارنة بالحلول البصرية. يجب اتباع إجراءات المناولة القياسية للكابلات عالية السرعة.
10. اعتبارات التثبيت
- حافظ على مواصفات الحد الأدنى لنصف قطر الانحناء (47 مم للانحناء الواحد، 94 مم للانحناءات المتكررة)
- تأكد من أن بيئة التشغيل تظل ضمن نطاقات درجة الحرارة والرطوبة المحددة
- تحقق من التوافق مع معدات المضيف قبل النشر
- تجنب الانحناءات الحادة بالقرب من الموصلات لمنع تلف الموصلات الداخلية
- قم بتنفيذ إدارة الكابلات المناسبة لتقليل الضغط على التوصيلات
