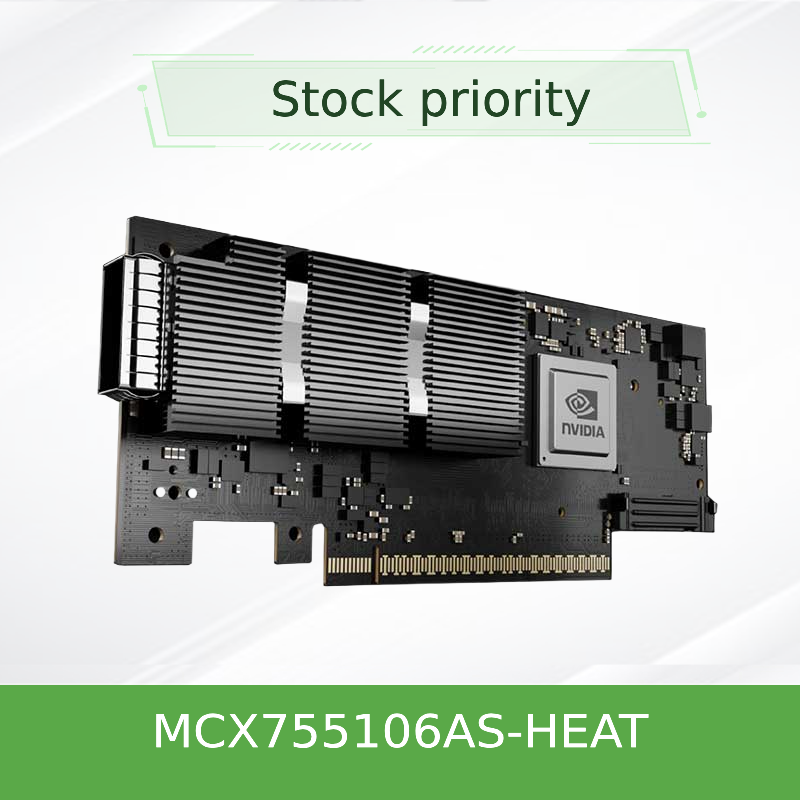

بطاقة NVIDIA ConnectX-7 MCX755106AS-HEAT 200G مزدوجة الموانئ InfiniBand 2 × OSFP
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCX755106AS-HEAT (900-9X7AH-0078-DTZ) |
| وثيقة: | Connectx-7 infiniband.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| رقم الموديل: | MCX755106AS-HEAT (900-9X7AH-0078-DTZ) | الموانئ: | 2-منفذ |
|---|---|---|---|
| تكنولوجيا: | إنفينيباند | نوع الواجهة: | OSFP56 |
| مواصفة: | 16.7 سم × 6.9 سم | أصل: | الهند / إسرائيل / الصين |
| معدل الإرسال: | 200gbe | الواجهة المضيفة: | Gen3 X16 |
| إبراز: | بطاقة Nvidia ConnectX-7 InfiniBand,بطاقة شبكة 200G مزدوجة الموانئ,بطاقة OSFP InfiniBand مع ضمان |
||
منتوج وصف
NVIDIA ConnectX-7 MCX755106AS-HEAT 200G بطاقة InfiniBand مزدوجة الموانئ
MCX755106AS-HEAT 200Gb/s محول InfiniBand
NDR200 · OSFP مزدوج الموانئ · PCIe 5.0 x16 · تأخير منخفض للغاية لـ HPC و AI
NDR200 · OSFP مزدوج الموانئ · PCIe 5.0 x16 · تأخير منخفض للغاية لـ HPC و AI
الطراز:MCX755106AS-HEAT
200 جيجابايت/ثانيةNDR200 InfiniBand لكل منفذ
2 * OSFPاتصال منفذين
400 جيجابايت/ثانيةعرض النطاق الترددي الكلي
PCIe 5.0 x16ما يصل إلى 32 ممرًا
GPUDirectRDMA والتخزين
لمحة عامة عن المنتج
NVIDIA MCX755106AS-HEAT هو محول قناة مستضيف مزدوج الموانئ ConnectX-7 InfiniBand عالي الأداء (HCA) يوفر اتصال NDR200 200Gb / s لكل منفذ عبر واجهات OSFP اثنين ،توفير عرض نطاق نطاق 400Gb/sمصممة لأكثر بيئات مركز البيانات تطلب من الحوسبة العالية والذكاء الاصطناعي والشركات، يجمع هذا المحول PCIe 5.0 x16 بين تأخير منخفض للغاية،ومحركات الحوسبة المبتكرة في الشبكةمع دعم RDMA، RoCE، GPUDirect RDMA والتخزين، والتحميل الأمني المتقدم، MCX755106AS-HEAT هو الخيار المثالي لبناء الأقمشة InfiniBand قابلة للتطوير، بدون خسائر.
الخصائص الرئيسية
- NDR200 InfiniBand مزدوج الموانئ:منفذين من نوع 200Gb / s OSFP مع دعم سرعات NDR200 و HDR و EDR و FDR للتوافق الخلفي.
- PCIe 5.0 x16 واجهة المضيف:ما يصل إلى 32 مسارًا مع دعم PCIe 5.0 ، مما يوفر أقصى عرض نطاق التردد وانخفاض فترة التأخير للنظام المضيف.
- RDMA و RoCE تسريع:RDMA و RoCE (RDMA عبر Ethernet المتقارب) غير المحمولة بالأجهزة لحركة البيانات الفعالة مع صفر تكاليف CPU.
- GPUDirect RDMA & التخزينالاتصال المباشر بين GPU إلى GPU وتخزين GPUDirect لتسريع AI / ML وتدفقات عمل تحليل البيانات.
- الحوسبة داخل الشبكة:دعم SHARP (بروتوكول التجميع الهرمي القابل للتوسع والحد) والعمليات الجماعية للشحنات.
- تحميلات أمنية متقدمة:تشفير / فك تشفير الأجهزة عبر الإنترنت لـ IPsec و MACsec و TLS باستخدام مفاتيح AES-GCM 128 / 256 بت.
- الافتراضية و SDN:SR-IOV ، تسريع VirtIO ، دعم الشبكة المتداخلة (VXLAN ، GENEVE ، NVGRE) ، ومحلل مرن قابل للبرمجة.
- توقيت دقيق:IEEE 1588v2 PTP بدقة 12 ns ، SyncE ، و PPS قابل للتكوين في / خارج للتطبيقات الحساسة للوقت.
التكنولوجيا
بنية ConnectX-7:تم بناء MCX755106AS-HEAT على NVIDIA's ConnectX-7 ASIC ، الذي يدمج تقنية SerDes المتقدمة التي تدعم إشارات NRZ و PAM4.يوفر عرض النطاق الترددي 200Gb / s InfiniBand لكل منفذ عبر واجهتين OSFP، مع تحميلات الأجهزة لبروتوكولات RDMA و RoCE و NVMe-oF والسلامة. تعمل محركات الحوسبة في الشبكة الخاصة بالمحول على تسريع SHARP الجماعي ومطابقة العلامات MPI ،تقليل مرور الرسائل فوق الرأس وتحسين قابلية التطبيقات للتوسع.
الشبكات المحددة ببرمجيات (SDN):تكنولوجيا NVIDIA ASAP (التبديل المتسارع ومعالجة الحزم) تقوم بتحميل تسريع SDN و VNF ، مما يوفر أداء معدل الخط دون عقوبة CPU. يدعم المحول الشبكات المتداخلة (VXLAN ،جنيف، NVGRE) ، تتبع الاتصال ، ومرايا التدفق لقياس الشبكة المتقدمة.
النشرات النموذجية
- مجموعات HPC عالية الكثافة:تتيح الاتصال بالمنفذين توبولوجيات شجرة الدهون مع انخفاض استهلاك منفذ التبديل.
- تدريب الذكاء الاصطناعي والتعلم الآلي:تمكين GPUDirect RDMA لتدريب متعدد العقدة الكفؤ لنماذج اللغة الكبيرة.
- مراكز البيانات الفائقةبناء نسيج InfiniBand قابل للتوسع وبدون خسائر مع كثافة منفذ عالية وفترة تأخير منخفضة.
- "سحابة المؤسسة والتخزين":نشر NVMe على الأقمشة (NVMe-oF) وحلول التخزين القائمة على RDMA.
- الاتصالات والحافة:الاستفادة من توقيت الدقة (PTP ، SyncE) لـ 5G والبنية التحتية الحساسة للتوقيت.
التوافق
| المكون / النظام البيئي | التوافق |
|---|---|
| سرعات InfiniBand | NDR 200Gb / s ، HDR 200Gb / s ، EDR 100Gb / s ، FDR 56Gb / s |
| سرعات الايثرنت | 200GbE ، 100GbE ، 50GbE ، 25GbE ، 10GbE (مع RoCE) |
| واجهة المضيف | PCIe Gen5 x16 (حتى 32 ممرًا) ، متوافق مع PCIe 4.0 |
| أنظمة التشغيل | لينكس (RHEL، أوبونتو) ، ويندوز، VMware ESXi، كوبيرنيتس |
| كومة البرمجيات | MLNX_OFED، HPC-X، UFM، OpenMPI، MVAPICH، MPICH، NCCL، UCX، UCC |
| الأمن | IPsec، MACsec، TLS، التمهيد الآمن، تشفير الفلاش، إثبات الجهاز |
المواصفات: MCX755106AS-HEAT
| الفئة | تفاصيل |
|---|---|
| نموذج المنتج | MCX755106AS-HEAT |
| عائلة المنتجات | NVIDIA ConnectX-7 |
| تكوين الميناء | 2 * OSFP (200Gb / s NDR200 InfiniBand لكل منفذ ، 400Gb / s مجتمعة) |
| واجهة المضيف | PCIe 5.0 x16 (حتى 32 شريطًا) ، متوافق مع PCIe 4.0 |
| البروتوكولات المدعومة | InfiniBand (IBTA Spec 1.5) ، Ethernet (RoCE) |
| سرعات InfiniBand | NDR 200Gb / s ، HDR 200Gb / s ، EDR 100Gb / s ، FDR 56Gb / s |
| سرعات الايثرنت | 200GbE، 100GbE، 50GbE، 25GbE، 10GbE |
| عامل الشكل | PCIe HHHL، FHHL |
| تقنيات الواجهة | NRZ (10G، 25G) ، PAM4 (50G، 100G) |
| الحوسبة داخل الشبكة | SHARP, MPI Tag Matching, العمليات الجماعية |
| أمان التفريغ | IPsec ، MACsec ، TLS (AES-GCM 128/256-bit) ، Secure Boot |
| الافتراضية | شبكات SR-IOV و VirtIO و Overlay (VXLAN و GENEVE و NVGRE) |
| توقيت دقيق | IEEE 1588v2 (12ns الدقة) ، SyncE، PPS في / خارج |
| تسريع التخزين | NVMe-oF، NVMe/TCP، SRP، iSER، NFS عبر RDMA، SMB Direct |
| واجهات الإدارة | NC-SI ، MCTP (SMBus ، PCIe) ، PLDM ، SPDM ، SPI ، JTAG |
| البدء عن بعد | البدء عن بعد في InfiniBand، iSCSI، UEFI، PXE |
| ظروف التشغيل | بيئة مركز البيانات القياسية |
| التنظيم | RoHS ، CE ، FCC ، VCCI (راجع وثائق الامتثال NVIDIA) |
| متعلقة بالاكسسوارات | دعامة طويلة |
* تستند المواصفات إلى وثائق NVIDIA العامة وقد تختلف. يرجى التأكد من التفاصيل مع ممثل المبيعات الخاص بك.
دليل الاختيار
| SKU / نموذج | الوصف | سرعة الميناء | عدد الموانئ | واجهة |
|---|---|---|---|---|
| MCX755106AS-HEAT | ConnectX-7 NDR200 محول InfiniBand (منفذ مزدوج) | 200 جيجابايت/ثانية لكل منفذ | 2 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-HEAT | ConnectX-7 NDR200 محول InfiniBand (الميناء الواحد) | 200Gb/s | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-NEAT | ConnectX-7 NDR400 محول InfiniBand (منفذ واحد) | 400 جيجابايت/ثانية | 1 * OSFP | PCIe 5.0 x16 |
| MCX755106AS-NEAT | ConnectX-7 NDR400 محول InfiniBand (منفذ مزدوج) | 400 جيجابايت/ثانية لكل منفذ | 2 * OSFP | PCIe 5.0 x16 |
المزايا
- كثافة منفذين:يقلل منفذين 200 جيجابايت / ثانية في فتحة PCIe واحدة من مساحة الخادم وتعقيد الكابلات.
- تأخير منخفض جداًRDMA المزودة بالجهاز والحوسبة في الشبكة تقلل من تكاليف الاتصال.
- إنتاجية عاليةيقدم عرض النطاق الترددي الكلي لـ PCIe 5.0 x16 و 400Gb / s أداءً فائقًا لتطبيقات كثيفة البيانات.
- حماية الاستثمار:يدعم عدة سرعات InfiniBand و Ethernet للبيئات ذات السرعة المختلطة.
- تحسين الأمن:إنترنت IPsec و MACsec و TLS يزيل بيانات آمنة في النقل دون تأثير CPU.
الخدمة والدعم
توفر شركة هانك كونغ ستارسورج مجموعة المحدودة دعمًا كاملًا لدورة الحياة لمحولات NVIDIA ConnectX-7:
- استشارات ما قبل البيع:اختيار المحولات، ومتوافقية الخادم، وتصميم النسيج.
- الخدمات اللوجستية والتسليم:الشحن العالمي مع تتبع والتخليص الجمركي.
- الدعم التقني:تثبيت برامج التشغيل، تحديثات البرمجيات الثابتة، وتعديل الأداء.
- التدريب:ورش عمل عملية لإدارة RDMA و RoCE و UFM.
- الضمان:الضمان القياسي للجهاز لمدة سنة واحدة (خيارات موسعة متاحة).
الأسئلة الشائعة
ما هو عرض النطاق الترددي الإجمالي لـ MCX755106AS-HEAT؟
يوفر المحول عرض النطاق الترددي الإجمالي 400 جيجابايت / ثانية (2 * 200 جيجابايت / ثانية) عبر منفذيه OSFP.
هل MCX755106AS-HEAT متوافق مع خوادم PCIe 4.0؟
نعم، المكيف هو PCIe 5.0 x16 وهو متوافق مع فتحات PCIe 4.0، على الرغم من أن عرض النطاق الترددي قد يقتصر على سرعات PCIe 4.0.
هل يمكن استخدام هذا المحول مع مفاتيح إيثيرنت؟
يدعم المحول كل من بروتوكولات InfiniBand و Ethernet. عند التشغيل في وضع Ethernet ، يدعم RoCE (RDMA عبر Ethernet المتقارب) حتى 200GbE لكل منفذ.
ما هو الفرق بين MCX755106AS-HEAT و MCX75310AAS-HEAT؟
يحتوي MCX755106AS-HEAT على منفذين OSFP (منفذين مزدوجين) بينما يحتوي MCX75310AAS-HEAT على منفذ OSFP واحد (منفذ واحد). يدعم كلاهما سرعات NDR200.
هل يدعم المحول GPUDirect؟
نعم، فإنه يدعم GPUDirect RDMA للاتصال المباشر بين GPU إلى GPU و GPUDirect Storage للوصول إلى البيانات المتسارعة من أجهزة التخزين.
الاحتياطات والسلامة
- حماية ESD:استخدم أشرطة التربة ESD عند التعامل مع المحول لمنع تلف التفريغ الكهربائي.
- التثبيت:تأكد من إيقاف تشغيل الخادم وقطع الاتصال من طاقة التيار المتردد قبل تثبيت المحول.
- تدفق الهواء:تأكد من تدفق الهواء الكافي حول المحول لمنع الإفراط في التسخين. استخدم العامل الطويل المرفق إذا لزم الأمر.
- تحديثات البرمجيات الثابتة:اتبع الإجراءات الموصى بها من NVIDIA لتحديث البرمجيات الثابتة لتجنب عدم استقرار النظام.
- التوافق:التحقق من توافق الخادم وتوافر فتحة PCIe قبل الطلب.
هونغ كونغ ستارزورج جروب كو، المحدودة
تأسست في عام 2008، ستارسرج هي مزود مدفوعة التكنولوجيا من أجهزة الشبكة، وخدمات تكنولوجيا المعلومات، وحلول تكامل النظام.و عملاء الشركات في جميع أنحاء العالممع فريق مبيعات وفني من ذوي الخبرة، نقدم حلول شبكات مصممة خصيصًا من المحولات والمفاتيح إلى إنترنت الأشياء والبرمجيات المخصصة مدعومة بدعم متعدد اللغات وتسليم عالمي.العميل أولاً، مدفوعة بالجودة، ومركزة على الابتكار.
مصفوفة التوافق
| منتج NVIDIA | متوافق مع MCX755106AS-HEAT | الملاحظات |
|---|---|---|
| محولات NVIDIA Quantum-3 (Q3200-RA ، Q3400-RA) | ✓ | الدعم الأصلي لـ XDR و NDR |
| محولات NVIDIA Quantum-2 | ✓ | دعم NDR و HDR |
| منصات NVIDIA DGX / HGX | ✓ | GPUDirect RDMA والتخزين |
| إنفيديا يو إف إم 35 | ✓ | إدارة الأقمشة الكاملة والقياس عن بعد |
| خوادم HPE | ✓ | مطلوب فتحة PCIe القياسية |
| خوادم الطرف الثالث | ✓ | مطلوب فتحة PCIe القياسية |
قائمة التحقق من المشتري
- فتحة PCIe:تأكد من وجود فتحة PCIe 5.0 x16 متاحة (أو PCIe 4.0 x16 للتوافق الخلفي).
- كابلات/ أجهزة استقبال:كابلين من OSFP إلى OSFP أو OSFP إلى أجهزة الاتصال الأخرى لمفاتيح الهدف / NICs.
- نظام التشغيل:تحقق من دعم نظام التشغيل المستهدف (لينكس، ويندوز، VMware).
- السائق:قم بتنزيل وتثبيت أحدث برامج تشغيل MLNX_OFED أو Windows من NVIDIA.
- إدارة الأقمشة:خطة تنفيذ مدير الشبكة الفرعية (SM) (مركزية أو موزعة).
- التبريد:تأكد من تدفق الهواء الكافي للخادم لتبديد الحرارة من المحول.
