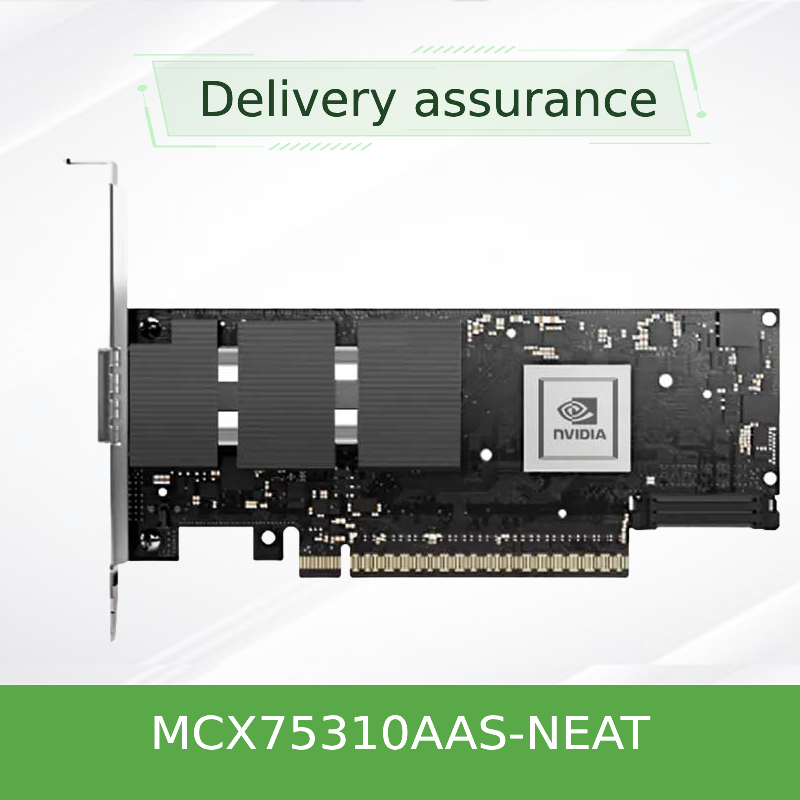

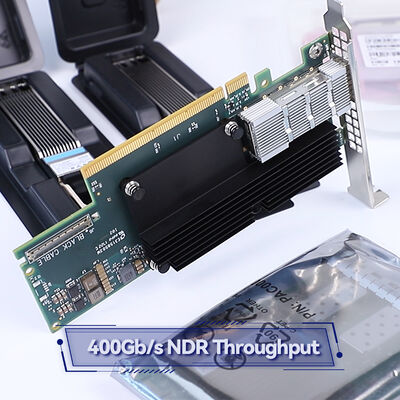

NVIDIA MCX75310AAS-NEAT ConnectX-7 400Gb/s محول InfiniBand
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCX75310AAS-NEAT (900-9X766-003N-SQ0) |
| وثيقة: | Connectx-7 infiniband.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| رقم الموديل: | MCX75310AAS-NEAT (900-9X766-003N-SQ0) | الموانئ: | منفذ واحد |
|---|---|---|---|
| تكنولوجيا: | إنفينيباند | نوع الواجهة: | OSFP56 |
| مواصفة: | 16.7 سم × 6.9 سم | أصل: | الهند / إسرائيل / الصين |
| معدل الإرسال: | 400GBE | الواجهة المضيفة: | Gen3 X16 |
| إبراز: | محول NVIDIA ConnectX-7 InfiniBand,بطاقة شبكة PCIe 5.0 400Gb / s,محول OSFP InfiniBand مع الضمان |
||
منتوج وصف
NVIDIA MCX75310AAS-NEAT ConnectX-7 محول InfiniBand بسرعة 400 جيجابت/ثانية
MCX75310AAS-NEAT محول InfiniBand بسرعة 400 جيجابت/ثانية
NDR400 · منفذ OSFP أحادي · PCIe 5.0 x16 · زمن انتقال منخفض للغاية للذكاء الاصطناعي والحوسبة عالية الأداء
NDR400 · منفذ OSFP أحادي · PCIe 5.0 x16 · زمن انتقال منخفض للغاية للذكاء الاصطناعي والحوسبة عالية الأداء
نموذج:MCX75310AAS-NEAT
400 جيجابايت/ثانيةNDR400 إنفينيباند
1 * أوسفباتصال بمنفذ واحد
PCIe 5.0x16ما يصل إلى 32 الممرات
آر دي إم إيه وروستم تفريغ الأجهزة
GPUDirectRDMA والتخزين
نظرة عامة على المنتج
يعد NVIDIA MCX75310AAS-NEAT محول قناة مضيف ConnectX-7 InfiniBand الرائد (HCA) الذي يوفر اتصال NDR400 بسرعة 400 جيجابت/ثانية عبر منفذ OSFP واحد. تم تصميمه خصيصًا لتدريبات الذكاء الاصطناعي الأكثر تطلبًا والحوسبة العلمية وبيئات مراكز البيانات ذات الحجم الكبير، حيث يجمع محول PCIe 5.0 x16 هذا بين الإنتاجية القصوى وزمن الوصول المنخفض للغاية ومحركات الحوسبة المتقدمة داخل الشبكة. بفضل دعم RDMA، وRoCE، وGPUDirect RDMA، والتخزين، وعمليات تفريغ الأمان الشاملة، يعد MCX75310AAS-NEAT الخيار الأمثل لبناء أنسجة InfiniBand عالية الأداء وقابلة للتطوير وغير قابلة للضياع.
الميزات الرئيسية
- NDR400 إنفينيباند:واجهة OSFP أحادية المنفذ بسرعة 400 جيجابت/ثانية مع دعم سرعات NDR200 وHDR وEDR وFDR للتوافق مع الإصدارات السابقة.
- واجهة المضيف PCIe 5.0 x16:ما يصل إلى 32 ممرًا مع دعم PCIe 5.0، مما يوفر أقصى عرض نطاق ترددي وزمن وصول منخفض للنظام المضيف.
- تسريع RDMA وRoCE:RDMA وRoCE (RDMA عبر شبكة إيثرنت متقاربة) التي تم تفريغها من الأجهزة لحركة البيانات بكفاءة دون أي حمل لوحدة المعالجة المركزية.
- GPUDirect RDMA والتخزين:اتصال مباشر من وحدة معالجة الرسومات إلى وحدة معالجة الرسومات والتخزين GPUDirect لتسريع سير عمل AI/ML وتحليلات البيانات.
- الحوسبة داخل الشبكة:دعم SHARP (بروتوكول التجميع والتخفيض الهرمي القابل للتطوير) وعمليات تفريغ العمليات الجماعية.
- عمليات إلغاء تحميل الأمان المتقدمة:تشفير/فك تشفير الأجهزة المضمنة لـ IPsec وMACsec وTLS باستخدام مفاتيح AES-GCM 128/256 بت.
- المحاكاة الافتراضية وSDN:SR-IOV، تسريع VirtIO، دعم الشبكة المتراكبة (VXLAN، GENEVE، NVGRE)، ومحلل مرن قابل للبرمجة.
- توقيت الدقة:IEEE 1588v2 PTP بدقة 12 ns، وSyncE، وإدخال/إخراج PPS قابل للتكوين للتطبيقات الحساسة للوقت.
تكنولوجيا
بنية ConnectX-7
تم تصميم MCX75310AAS-NEAT على ConnectX-7 ASIC من NVIDIA، والذي يدمج تقنية SerDes المتقدمة التي تدعم إشارات NRZ وPAM4. فهو يوفر عرض نطاق ترددي InfiniBand بسرعة 400 جيجابت/ثانية عبر منفذ OSFP واحد، مع إمكانية إلغاء تحميل الأجهزة لـ RDMA وRoCE وNVMe-oF وبروتوكولات الأمان. تعمل محركات الحوسبة داخل الشبكة الخاصة بالمحول على تمكين تسريع SHARP الجماعي ومطابقة علامات MPI، مما يقلل من حمل الرسائل ويحسن قابلية تطوير التطبيق.
الشبكات المعرفة بالبرمجيات (SDN)
تعمل تقنية NVIDIA ASAP (معالجة التبديل والحزم المسرَّعة) على إلغاء تحميل تسريع SDN وVNF، مما يوفر أداءً بمعدل الخط دون أي عقوبات على وحدة المعالجة المركزية. يدعم المحول شبكات التراكب (VXLAN، GENEVE، NVGRE)، وتتبع الاتصال، وانعكاس التدفق لقياس الشبكة عن بعد المتقدم.
عمليات النشر النموذجية
- التدريب على الذكاء الاصطناعي على نطاق واسع:قم بتمكين GPUDirect RDMA للتدريب متعدد العقد لنماذج اللغات الكبيرة والشبكات العصبية العميقة.
- الحوسبة عالية الأداء (HPC):قم بتسريع تطبيقات MPI وSHMEM/PGAS باستخدام RDMA وعمليات إلغاء تحميل الحوسبة داخل الشبكة.
- مراكز البيانات فائقة الحجم:أنشئ أنسجة InfiniBand قابلة للتطوير وغير قابلة للضياع مع إنتاجية فائقة وزمن وصول منخفض.
- سحابة المؤسسة والتخزين:انشر NVMe عبر الأقمشة (NVMe-oF) وحلول التخزين المستندة إلى RDMA.
- الاتصالات والحافة:الاستفادة من التوقيت الدقيق (PTP، SyncE) لشبكة 5G والبنية التحتية الحساسة للتوقيت.
التوافق
| المكون / النظام البيئي | التوافق |
|---|---|
| سرعات إنفينيباند | NDR 400 جيجابت / ثانية، NDR 200 جيجابت / ثانية، HDR 200 جيجابت / ثانية، EDR 100 جيجابت / ثانية، FDR 56 جيجابت / ثانية |
| سرعات إيثرنت | 400 جيجابت، 200 جيجابت، 100 جيجابت، 50 جيجابت، 25 جيجابت، 10 جيجابت (مع RoCE) |
| واجهة المضيف | PCIe Gen5 x16 (ما يصل إلى 32 ممرًا)، متوافق مع الإصدارات السابقة مع PCIe 4.0 |
| أنظمة التشغيل | لينكس (RHEL، أوبونتو)، ويندوز، VMware ESXi، Kubernetes |
| مكدسات البرمجيات | MLNX_OFED، HPC-X، UFM، OpenMPI، MVAPICH، MPICH، NCCL، UCX، UCC |
| حماية | IPsec، MACsec، TLS، التمهيد الآمن، تشفير الفلاش، شهادة الجهاز |
المواصفات – MCX75310AAS-NEAT
| فئة | التفاصيل |
|---|---|
| نموذج المنتج | MCX75310AAS-NEAT |
| عائلة المنتج | نفيديا كونكت اكس-7 |
| تكوين المنفذ | 1 * OSFP (400 جيجابايت/ثانية NDR400 إنفينيباند) |
| واجهة المضيف | PCIe 5.0 x16 (ما يصل إلى 32 ممرًا)، متوافق مع الإصدارات السابقة مع PCIe 4.0 |
| البروتوكولات المدعومة | إنفينيباند (IBTA Spec 1.5)، إيثرنت (RoCE) |
| سرعات إنفينيباند | NDR 400 جيجابت / ثانية، NDR 200 جيجابت / ثانية، HDR 200 جيجابت / ثانية، EDR 100 جيجابت / ثانية، FDR 56 جيجابت / ثانية |
| سرعات إيثرنت | 400 جيجابت، 200 جيجابت، 100 جيجابت، 50 جيجابت، 25 جيجابت، 10 جيجابت |
| عامل الشكل | PCIe HHHL، FHHL، OCP 3.0 |
| تقنيات الواجهة | NRZ (10 جرام، 25 جرام)، PAM4 (50 جرام، 100 جرام) |
| الحوسبة داخل الشبكة | SHARP، مطابقة علامات MPI، تفريغ العمليات الجماعية |
| تفريغ الأمن | IPsec، MACsec، TLS (AES-GCM 128/256 بت)، التمهيد الآمن |
| الافتراضية | SR-IOV، وVirtIO، وشبكات التراكب (VXLAN، وGENEVE، وNVGRE) |
| توقيت الدقة | IEEE 1588v2 (دقة 12 نانوثانية)، SyncE، إدخال/إخراج PPS |
| تسريع التخزين | NVMe-oF، NVMe/TCP، SRP، iSER، NFS عبر RDMA، SMB Direct |
| واجهات الإدارة | NC-SI، MCTP (SMBus، PCIe)، PLDM، SPDM، SPI، JTAG |
| التمهيد عن بعد | التمهيد عن بعد InfiniBand، iSCSI، UEFI، PXE |
| ظروف التشغيل | بيئة مركز البيانات القياسية |
| تنظيمية | RoHS، CE، FCC، VCCI (راجع وثائق الامتثال لـ NVIDIA) |
| الملحقات المضمنة | قوس طويل القامة |
* تعتمد المواصفات على وثائق NVIDIA العامة وقد تختلف. يرجى تأكيد التفاصيل مع ممثل المبيعات الخاص بك.
دليل الاختيار
| SKU / الموديل | وصف | سرعة المنفذ | عدد المنافذ | واجهة |
|---|---|---|---|---|
| MCX75310AAS-NEAT | محول ConnectX-7 NDR400 InfiniBand | 400 جيجابايت/ثانية | 1 * أوسفب | PCIe 5.0x16 |
| MCX75310AAS-HEAT | محول ConnectX-7 NDR200 InfiniBand | 200 جيجابايت/ثانية | 1 * أوسفب | PCIe 5.0x16 |
| MCX75310AAS-هيا | محول ConnectX-7 NDR200 InfiniBand (منفذ مزدوج) | 200 جيجابايت/ثانية | 2 * أوسفب | PCIe 5.0x16 |
| MCX75310AAS-NEA | محول ConnectX-7 NDR400 InfiniBand (منفذ مزدوج) | 400 جيجابايت/ثانية | 2 * أوسفب | PCIe 5.0x16 |
المزايا
- إنتاجية عالية جدًا:توفر تقنية InfiniBand وPCIe 5.0 x16 بسرعة 400 جيجابت/ثانية نطاقًا تردديًا فائقًا لأحمال عمل الذكاء الاصطناعي والحوسبة عالية الأداء كثيفة البيانات.
- الكمون المنخفض للغاية:تعمل تقنية RDMA التي تم تفريغها من الأجهزة والحوسبة داخل الشبكة على تقليل حمل الاتصالات.
- حماية الاستثمار:يدعم سرعات InfiniBand وEthernet المتعددة للبيئات ذات السرعات المختلطة.
- تعزيز الأمن:تعمل تقنية IPsec وMACsec وTLS المضمنة على إلغاء تحميل البيانات الآمنة أثناء النقل دون التأثير على وحدة المعالجة المركزية.
- النظام البيئي الشامل:متوافق تمامًا مع توزيعات NVIDIA UFM وHPC-X وMLNX_OFED وتوزيعات Linux الرئيسية.
الخدمة والدعم
توفر شركة Hong Kong Starsurge Group Co., Limited دعمًا كاملاً لدورة الحياة لمحولات NVIDIA ConnectX-7:
- استشارات ما قبل البيع:اختيار المحول وتوافق الخادم وتصميم النسيج.
- اللوجستية والتسليم:الشحن العالمي مع التتبع والتخليص الجمركي.
- الدعم الفني:تثبيت برنامج التشغيل وتحديثات البرامج الثابتة وضبط الأداء.
- تمرين:ورش عمل عملية لإدارة RDMA وRoCE وUFM.
- ضمان:ضمان الأجهزة القياسي لمدة عام واحد (تتوفر خيارات ممتدة).
الأسئلة المتداولة
ما هو NDR400؟
NDR400 هو معدل بيانات InfiniBand الذي يوفر 400 جيجابت/ثانية لكل منفذ. إنها أعلى سرعة متوفرة في أجيال NVIDIA Quantum-2 وQuantum-3، مما يوفر أقصى عرض نطاق ترددي لعمليات نشر العمود الفقري والأوراق المتطورة.
هل MCX75310AAS-NEAT متوافق مع خوادم PCIe 4.0؟
نعم. المحول هو PCIe 5.0 x16 وهو متوافق مع فتحات PCIe 4.0، على الرغم من أن عرض النطاق الترددي قد يقتصر على سرعات PCIe 4.0.
هل يمكن استخدام هذا المحول مع محولات Ethernet؟
يدعم المحول بروتوكولات InfiniBand وEthernet. عند التشغيل في وضع Ethernet، فإنه يدعم RoCE (RDMA عبر Ethernet المتقاربة) حتى 400 جيجابت.
ما هو الفرق بين MCX75310AAS-NEAT وMCX75310AAS-HEAT؟
يدعم متغير NEAT NDR400 (400 جيجابت/ثانية) بينما يدعم متغير HEAT NDR200 (200 جيجابت/ثانية). يستخدم كلاهما موصلات OSFP وواجهات PCIe 5.0 x16.
هل يدعم المحول GPUDirect؟
نعم، فهو يدعم GPUDirect RDMA للاتصال المباشر من GPU إلى GPU والتخزين GPUDirect للوصول السريع إلى البيانات من أجهزة التخزين.
الاحتياطات والسلامة
- حماية البيئة والتنمية المستدامة:استخدم أشرطة التأريض ESD عند التعامل مع المحول لمنع تلف التفريغ الكهروستاتيكي.
- تثبيت:تأكد من إيقاف تشغيل الخادم وفصله عن طاقة التيار المتردد قبل تثبيت المحول.
- تدفق الهواء:تأكد من تدفق الهواء الكافي حول المحول لمنع ارتفاع درجة الحرارة. استخدم الدعامة الطويلة المرفقة إذا لزم الأمر.
- تحديثات البرامج الثابتة:اتبع الإجراءات الموصى بها من NVIDIA لتحديثات البرامج الثابتة لتجنب عدم استقرار النظام.
- التوافق:تحقق من توافق الخادم وتوافر فتحة PCIe قبل الطلب.
شركة هونج كونج ستارسورج جروب المحدودة
تأسست شركة Starsurge في عام 2008، وهي شركة تقدم خدمات تعتمد على التكنولوجيا لأجهزة الشبكات وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة. نحن نخدم عملاء الحكومة والرعاية الصحية والتصنيع والتعليم والتمويل والمؤسسات في جميع أنحاء العالم. من خلال فريق مبيعات وفريق فني من ذوي الخبرة، نقدم حلول شبكات مخصصة - بدءًا من المحولات والمحولات وحتى إنترنت الأشياء والبرامج المخصصة - مدعومة بدعم متعدد اللغات والتسليم العالمي. العميل أولاً، مع التركيز على الجودة والابتكار.
مصفوفة التوافق
| منتج نفيديا | متوافق مع MCX75310AAS-NEAT | ملحوظات |
|---|---|---|
| محولات NVIDIA Quantum-3 (Q3400-RA، Q3200-RA) | ✓ | دعم XDR وNDR الأصلي |
| محولات نفيديا كوانتوم-2 | ✓ | دعم NDR وHDR |
| منصات نفيديا DGX/HGX | ✓ | GPUDirect RDMA والتخزين |
| نفيديا يو اف ام 3.5 | ✓ | إدارة كاملة للنسيج والقياس عن بعد |
| خوادم HPE | ✓ | رقم جزء HPE P45642-B22 |
| خوادم الطرف الثالث | ✓ | مطلوب فتحة PCIe القياسية |
قائمة مراجعة المشتري
- فتحة PCIe:تأكد من توفر فتحة PCIe 5.0 x16 (أو PCIe 4.0 x16 للتوافق مع الإصدارات السابقة).
- كابل/جهاز الإرسال والاستقبال:كابلات موصل OSFP-to-OSFP أو OSFP-to-other للمفتاح/NIC الهدف.
- نظام التشغيل:تحقق من دعم نظام التشغيل المستهدف (Linux وWindows وVMware).
- السائق:قم بتنزيل وتثبيت أحدث برنامج تشغيل MLNX_OFED أو Windows من NVIDIA.
- إدارة النسيج:خطط لنشر مدير الشبكة الفرعية (SM) (مركزيًا أو موزعًا).
- تبريد:تأكد من تدفق هواء الخادم بشكل كافٍ لتبديد الحرارة من المحول.
