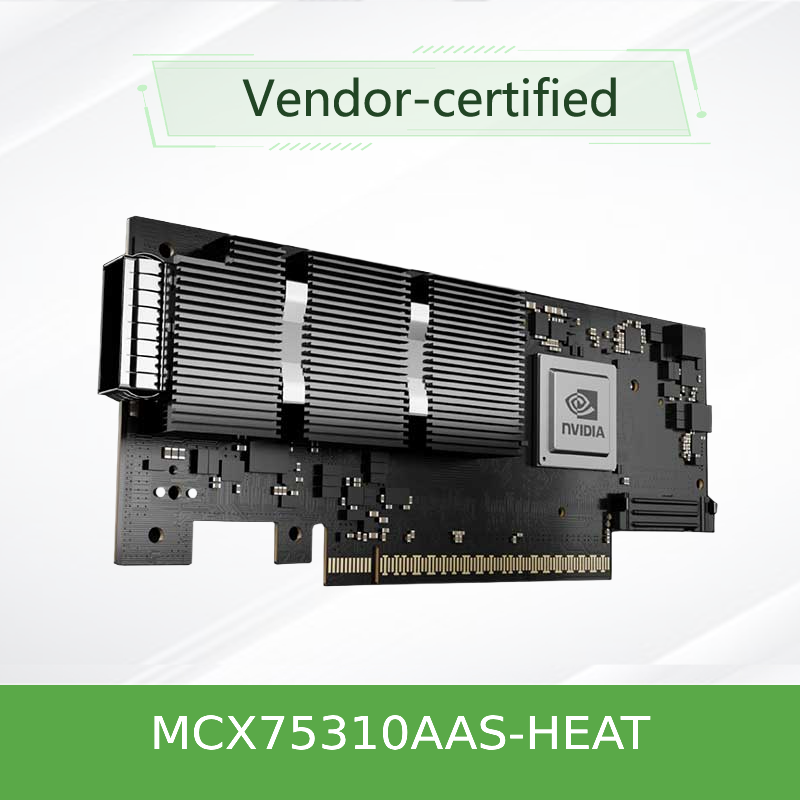

NVIDIA MCX75310AAS-HEAT ConnectX-7 200 جيجابايت / ثانية محول InfiniBand PCIe 5.0 x16 OSFP
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCX75310AAS-HEAT (900-9X766-003N-ST0) |
| وثيقة: | Connectx-7 infiniband.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| رقم الموديل: | MCX75310AAS-HEAT (900-9X766-003N-ST0) | الموانئ: | منفذ واحد |
|---|---|---|---|
| تكنولوجيا: | إنفينيباند | نوع الواجهة: | OSFP56 |
| مواصفة: | 16.7 سم × 6.9 سم | أصل: | الهند / إسرائيل / الصين |
| معدل الإرسال: | 200gbe | الواجهة المضيفة: | Gen3 X16 |
| إبراز: | محول NVIDIA ConnectX-7 InfiniBand,بطاقة شبكة PCIe 5.0 200Gb / s,محول OSFP InfiniBand مع الضمان |
||
منتوج وصف
محول NVIDIA MCX75310AAS-HEAT ConnectX-7 InfiniBand بسرعة 200 جيجابت/ثانية
محول MCX75310AAS-HEAT InfiniBand بسرعة 200 جيجابت/ثانية
NDR200 · منفذ OSFP فردي · PCIe 5.0 x16 · زمن انتقال فائق الانخفاض للحوسبة عالية الأداء (HPC) والذكاء الاصطناعي
الموديل: MCX75310AAS-HEAT
200 جيجابت/ثانية NDR200 InfiniBand
1 * OSFP اتصال أحادي المنفذ
PCIe 5.0 x16 ما يصل إلى 32 مسارًا
RDMA و RoCE تسريع عتادي (Hardware-offloaded)
GPUDirect RDMA والتخزين
نظرة عامة على المنتج
يعد NVIDIA MCX75310AAS-HEAT محول قنوات مضيف (HCA) عالي الأداء من طراز ConnectX-7 InfiniBand، حيث يوفر اتصال NDR200 بسرعة 200 جيجابت/ثانية عبر منفذ OSFP فردي. تم تصميم محول PCIe 5.0 x16 هذا لأكثر بيئات الحوسبة عالية الأداء (HPC)، والذكاء الاصطناعي، ومراكز بيانات المؤسسات تطلبًا، حيث يجمع بين زمن الانتقال فائق الانخفاض، والإنتاجية الفائقة، ومحركات الحوسبة المبتكرة داخل الشبكة لتسريع أعباء العمل الحديثة. بفضل دعمه لتقنيات RDMA و RoCE و GPUDirect وعمليات التفريغ الأمني المتقدمة، يعد MCX75310AAS-HEAT الخيار الأمثل لبناء شبكات InfiniBand قابلة للتوسع وخالية من الفقد.
الميزات الرئيسية
- NDR200 InfiniBand: واجهة OSFP أحادية المنفذ بسرعة 200 جيجابت/ثانية مع دعم سرعات HDR و EDR و FDR للتوافق مع الإصدارات السابقة.
- واجهة المضيف PCIe 5.0 x16: ما يصل إلى 32 مسارًا مع دعم PCIe 5.0، مما يوفر أقصى نطاق ترددي وزمن انتقال منخفض للنظام المضيف.
- تسريع RDMA و RoCE: تسريع عتادي لـ RDMA و RoCE (RDMA عبر شبكة إيثرنت المتقاربة) لنقل البيانات بكفاءة دون أي حمل إضافي على وحدة المعالجة المركزية (CPU).
- GPUDirect RDMA والتخزين: اتصال مباشر بين وحدات معالجة الرسومات (GPU-to-GPU) و GPUDirect Storage لتسريع مهام الذكاء الاصطناعي/تعلم الآلة وتحليلات البيانات.
- الحوسبة داخل الشبكة (In-Network Computing): دعم بروتوكول SHARP (بروتوكول التجميع والتقليص الهرمي القابل للتطوير) وتفريغ العمليات الجماعية.
- تفريغ الأمان المتقدم: تشفير/فك تشفير عتادي متزامن لـ IPsec و MACsec و TLS باستخدام مفاتيح AES-GCM 128/256 بت.
- المحاكاة الافتراضية والشبكات المعرفة بالبرمجيات (SDN): دعم SR-IOV، وتسريع VirtIO، ودعم الشبكات المتراكبة (VXLAN، GENEVE، NVGRE)، ومحلل مرن قابل للبرمجة.
- توقيت دقيق: بروتوكول IEEE 1588v2 PTP بدقة 12 نانو ثانية، و SyncE، ومدخل/مخرج PPS قابل للتكوين للتطبيقات الحساسة للوقت.
التقنية
معمارية ConnectX-7
تم بناء MCX75310AAS-HEAT على شريحة ASIC ConnectX-7 من NVIDIA، والتي تدمج تقنية SerDes المتقدمة التي تدعم إشارات NRZ و PAM4. يوفر نطاقًا تردديًا لـ InfiniBand يبلغ 200 جيجابت/ثانية عبر منفذ OSFP فردي، مع تفريغ عتادي لبروتوكولات RDMA و RoCE و NVMe-oF وبروتوكولات الأمان. تتيح محركات الحوسبة داخل الشبكة بالمحول تسريع العمليات الجماعية عبر SHARP ومطابقة علامات MPI، مما يقلل من النفقات العامة لتمرير الرسائل ويحسن قابلية توسع التطبيقات.
الشبكات المعرفة بالبرمجيات (SDN)
تقوم تقنية NVIDIA ASAP (تسريع التبديل ومعالجة الحزم) بتفريغ تسريع SDN و VNF، مما يوفر أداءً بمعدل سرعة الخط دون التأثير على وحدة المعالجة المركزية. يدعم المحول الشبكات المتراكبة (VXLAN، GENEVE، NVGRE)، وتتبع الاتصال، والنسخ المتطابق للتدفق للقياس المتقدم عن بُعد للشبكة.
عمليات النشر النموذجية
- الحوسبة عالية الأداء (HPC): تسريع تطبيقات MPI و SHMEM/PGAS باستخدام تفريغ RDMA والحوسبة داخل الشبكة.
- مجموعات الذكاء الاصطناعي والتعلم الآلي: تمكين GPU Direct RDMA و GPUDirect Storage لتدريب فعال متعدد العقد.
- مراكز البيانات فائقة النطاق (Hyperscale): بناء بنية InfiniBand قابلة للتطوير وبدون فقد مع زمن انتقال منخفض وإنتاجية عالية.
- سحابة المؤسسات والتخزين: نشر NVMe over Fabrics (NVMe-oF) وحلول التخزين القائمة على RDMA.
- الاتصالات والحوسبة الطرفية (Edge): الاستفادة من التوقيت الدقيق (PTP، SyncE) لشبكات الجيل الخامس (5G) والبنية التحتية الحساسة للتوقيت.
التوافق
| المكون / النظام البيئي | التوافق |
|---|---|
| سرعات InfiniBand | NDR 200 جيجابت/ثانية، HDR 200 جيجابت/ثانية، EDR 100 جيجابت/ثانية، FDR 56 جيجابت/ثانية |
| سرعات Ethernet | 200GbE، 100GbE، 50GbE، 25GbE، 10GbE (مع RoCE) |
| واجهة المضيف | PCIe Gen5 x16 (حتى 32 مسارًا)، متوافق مع الإصدارات السابقة PCIe 4.0 |
| أنظمة التشغيل | Linux (RHEL، Ubuntu)، Windows، VMware ESXi، Kubernetes |
| حزم البرمجيات | MLNX_OFED، HPC-X، UFM، OpenMPI، MVAPICH، MPICH، NCCL، UCX، UCC |
| الأمان | IPsec، MACsec، TLS، الإقلاع الآمن، تشفير الذاكرة الوميضية (Flash)، مصادقة الجهاز |
المواصفات – MCX75310AAS-HEAT
| الفئة | التفاصيل |
|---|---|
| موديل المنتج | MCX75310AAS-HEAT |
| عائلة المنتج | NVIDIA ConnectX-7 |
| تكوين المنفذ | 1 * OSFP (NDR200 InfiniBand بسرعة 200 جيجابت/ثانية) |
| واجهة المضيف | PCIe 5.0 x16 (حتى 32 مسارًا)، متوافق مع الإصدارات السابقة PCIe 4.0 |
| البروتوكولات المدعومة | InfiniBand (مواصفات IBTA 1.5)، Ethernet (RoCE) |
| سرعات InfiniBand | NDR 200 جيجابت/ثانية، HDR 200 جيجابت/ثانية، EDR 100 جيجابت/ثانية، FDR 56 جيجابت/ثانية |
| سرعات Ethernet | 200GbE، 100GbE، 50GbE، 25GbE، 10GbE |
| عامل الشكل (Form Factor) | PCIe HHHL، FHHL، OCP 3.0 |
| تقنيات الواجهة | NRZ (10G، 25G)، PAM4 (50G، 100G) |
| الحوسبة داخل الشبكة | SHARP، مطابقة علامات MPI، تفريغ العمليات الجماعية |
| تفريغ الأمان | IPsec، MACsec، TLS (AES-GCM 128/256-bit)، الإقلاع الآمن |
| المحاكاة الافتراضية | SR-IOV، VirtIO، الشبكات المتراكبة (VXLAN، GENEVE، NVGRE) |
| التوقيت الدقيق | IEEE 1588v2 (بدقة 12 نانو ثانية)، SyncE، مدخل/مخرج PPS |
| تسريع التخزين | NVMe-oF، NVMe/TCP، SRP، iSER، NFS over RDMA، SMB Direct |
| واجهات الإدارة | NC-SI، MCTP (SMBus، PCIe)، PLDM، SPDM، SPI، JTAG |
| الإقلاع عن بُعد | إقلاع InfiniBand عن بُعد، iSCSI، UEFI، PXE |
| ظروف التشغيل | بيئة مراكز البيانات القياسية |
| التنظيم والمعايير | RoHS، CE، FCC، VCCI (راجع وثائق الامتثال الخاصة بـ NVIDIA) |
| الملحقات المرفقة | حامل تثبيت طويل (Tall bracket) |
* تستند المواصفات إلى وثائق NVIDIA العامة وقد تختلف. يرجى تأكيد التفاصيل مع ممثل المبيعات الخاص بك.
دليل الاختيار
| SKU / الموديل | الوصف | سرعة المنفذ | عدد المنافذ | الواجهة |
|---|---|---|---|---|
| MCX75310AAS-HEAT | محول ConnectX-7 NDR200 InfiniBand | 200 جيجابت/ثانية | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-NEAT | محول ConnectX-7 NDR400 InfiniBand | 400 جيجابت/ثانية | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-HEA | محول ConnectX-7 NDR200 InfiniBand (منفذ ثنائي) | 200 جيجابت/ثانية | 2 * OSFP | PCIe 5.0 x16 |
المزايا
- زمن انتقال فائق الانخفاض: تفريغ عتادي لـ RDMA والحوسبة داخل الشبكة لتقليل الحمل على الاتصالات إلى أدنى حد.
- إنتاجية عالية: يوفر PCIe 5.0 x16 و 200 جيجابت/ثانية InfiniBand نطاقًا تردديًا هائلاً للتطبيقات كثيفة البيانات.
- حماية الاستثمار: يدعم سرعات InfiniBand و Ethernet المتعددة للبيئات ذات السرعات المختلطة.
- أمان معزز: تفريغ متزامن لـ IPsec و MACsec و TLS لتأمين البيانات أثناء النقل دون التأثير على وحدة المعالجة المركزية.
- نظام بيئي شامل: متوافق تمامًا مع NVIDIA UFM و HPC-X و MLNX_OFED وتوزيعات Linux الرئيسية.
الخدمة والدعم
توفر شركة Hong Kong Starsurge Group Co., Limited دعمًا كاملاً لدورة الحياة لمحولات NVIDIA ConnectX-7:
- استشارات ما قبل البيع: اختيار المحول، توافق الخادم، وتصميم بنية الشبكة.
- الخدمات اللوجستية والتسليم: شحن عالمي مع التتبع والتخليص الجمركي.
- الدعم الفني: تثبيت برامج التشغيل، تحديثات البرامج الثابتة (Firmware)، وضبط الأداء.
- التدريب: ورش عمل عملية لإدارة RDMA و RoCE و UFM.
- الضمان: ضمان قياسي على الأجهزة لمدة عام واحد (تتوفر خيارات التمديد).
الأسئلة الشائعة
ما هو NDR200؟
NDR200 هو معدل نقل بيانات InfiniBand يوفر سرعة 200 جيجابت/ثانية لكل منفذ. وهو جزء من أجيال NVIDIA Quantum-2 و Quantum-3، مما يوفر توازنًا بين السرعة والتكلفة لعمليات نشر leaf و spine.
هل MCX75310AAS-HEAT متوافق مع خوادم PCIe 4.0؟
نعم. المحول يدعم PCIe 5.0 x16 ومتوافق مع فتحات PCIe 4.0 السابقة، مع احتمال محدودية النطاق الترددي لسرعات PCIe 4.0.
هل يمكن استخدام هذا المحول مع محولات Ethernet؟
يدعم المحول كلاً من بروتوكولات InfiniBand و Ethernet. عند العمل في وضع Ethernet، فإنه يدعم RoCE (RDMA عبر شبكة إيثرنت المتقاربة) حتى 200GbE.
ما هو الفرق بين MCX75310AAS-HEAT و MCX75310AAS-NEAT؟
يدعم طراز HEAT تقنية NDR200 (200 جيجابت/ثانية) بينما يدعم طراز NEAT تقنية NDR400 (400 جيجابت/ثانية). يستخدم كلاهما موصلات OSFP وواجهات PCIe 5.0 x16.
هل يدعم المحول تقنية GPUDirect؟
نعم، يدعم GPUDirect RDMA للاتصال المباشر بين وحدات معالجة الرسومات و GPUDirect Storage للوصول السريع للبيانات من أجهزة التخزين.
الاحتياطات والسلامة
- الحماية من التفريغ الكهروستاتيكي (ESD): استخدم أحزمة التأريض لمنع التلف الناتج عن التفريغ الكهروستاتيكي عند التعامل مع المحول.
- التثبيت: تأكد من إيقاف تشغيل الخادم وفصله عن مصدر طاقة التيار المتردد قبل تثبيت المحول.
- تدفق الهواء: تأكد من وجود تدفق هواء كافٍ حول المحول لمنع ارتفاع درجة الحرارة. استخدم حامل التثبيت الطويل المرفق إذا لزم الأمر.
- تحديثات البرامج الثابتة: اتبع الإجراءات الموصى بها من NVIDIA لتحديثات البرامج الثابتة لتجنب عدم استقرار النظام.
- التوافق: تحقق من توافق الخادم وتوافر فتحة PCIe قبل الطلب.
نبذة عن شركة Hong Kong Starsurge Group Co., Limited
تأسست شركة Starsurge في عام 2008، وهي مزود موجه بالتكنولوجيا لأجهزة الشبكات وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة. نحن نخدم العملاء في القطاعات الحكومية، والرعاية الصحية، والتصنيع، والتعليم، والتمويل، والشركات في جميع أنحاء العالم. بفضل فريق المبيعات والفريق التقني ذوي الخبرة، نقدم حلول شبكات مخصصة — بدءًا من المحولات وأجهزة التبديل وحتى إنترنت الأشياء والبرمجيات المخصصة — مدعومة بدعم متعدد اللغات وتسليم عالمي. العميل أولاً، الجودة هي المحرك، والتركيز على الابتكار.
مصفوفة التوافق
| منتج NVIDIA | متوافق مع MCX75310AAS-HEAT | ملاحظات |
|---|---|---|
| محولات NVIDIA Quantum-3 (Q3200-RA، Q3400-RA) | ✓ | دعم أصلي لـ XDR و NDR |
| محولات NVIDIA Quantum-2 | ✓ | دعم NDR و HDR |
| منصات NVIDIA DGX / HGX | ✓ | GPUDirect RDMA والتخزين |
| NVIDIA UFM 3.5 | ✓ | إدارة شاملة لشبكة InfiniBand والقياس عن بُعد |
| خوادم HPE | ✓ | رقم قطعة HPE: P45642-B22 |
| خوادم الطرف الثالث | ✓ | تتطلب فتحة PCIe قياسية |
قائمة التحقق للمشتري
- فتحة PCIe: تأكد من توفر فتحة PCIe 5.0 x16 (أو PCIe 4.0 x16 للتوافق مع الإصدارات السابقة).
- الكابل/جهاز الإرسال والاستقبال: كابلات OSFP-to-OSFP أو OSFP إلى موصلات أخرى للمحول/بطاقة الشبكة المستهدفة.
- نظام التشغيل: تحقق من الدعم لنظام التشغيل المستهدف (Linux، Windows، VMware).
- برنامج التشغيل: قم بتنزيل وتثبيت أحدث برامج تشغيل MLNX_OFED أو Windows من NVIDIA.
- إدارة الشبكة (Fabric): خطط لنشر مدير الشبكة الفرعية (SM) (مركزي أو موزع).
- التبريد: تأكد من تدفق الهواء الكافي في الخادم لتبديد الحرارة من المحول.
