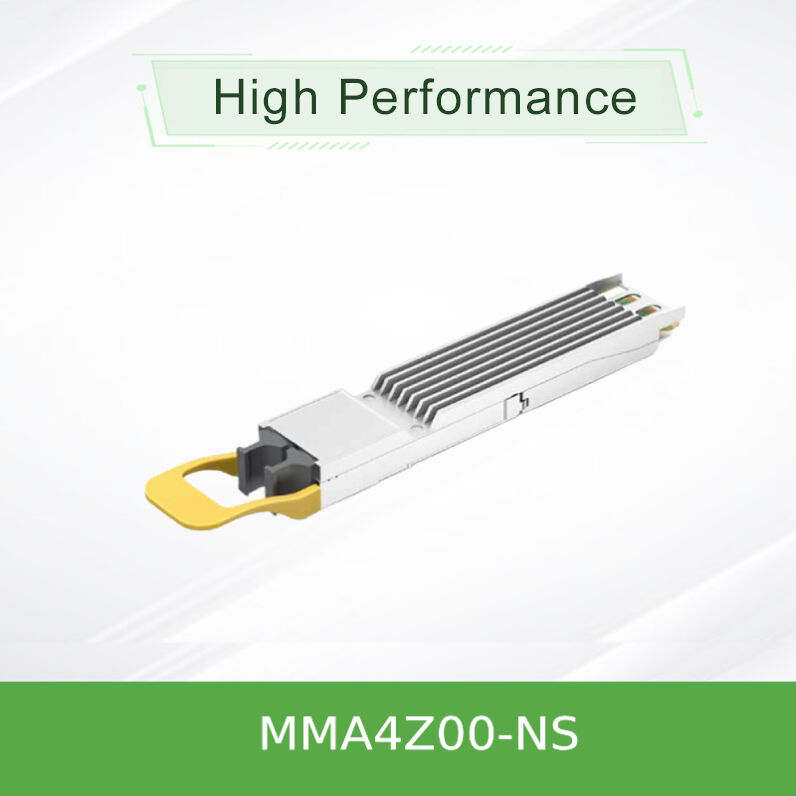

MMA4Z00-NS جهاز استقبال ضوئي متوافق مع 800G 2xSR4 OSFP PAM4 850nm 50m
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | جهاز الإرسال والاستقبال البصري Mellanox MMA4Z00-NS |
| وثيقة: | MMA4Z00-NS.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| حالة: | جديد وأصلي | التوفر: | مخزون |
|---|---|---|---|
| تكنولوجيا: | إنفينيباند وإيثرنت | السرعة القصوى: | 800 جيجابايت/ثانية |
| طول: | 50 م | نطاق درجة الحرارة: | 0 درجة مئوية إلى +70 درجة مئوية |
| اسم: | Mellanox البصري جهاز الإرسال والاستقبال MMA4Z00-NS متوافق 800G 2XSR4 OSFP PAM4 850NM 50M Infiniband | الكلمات الرئيسية: | Mellanox جهاز الإرسال والاستقبال البصري |
| إبراز: | مصدّق مصدّق أوبتيكي 800G,جهاز MMA4Z00-NS 2xSR4 PAM4,جهاز استقبال ميلينوكس 850nm مع ضمان,MMA4Z00-NS transceiver 2xSR4 PAM4,Mellanox 850nm transceiver with warranty |
||
منتوج وصف
يوفر جهاز الإرسال والاستقبال البصري NVIDIA MMA4Z00-NS 800Gb/s OSFP Twin-Port SR8 حل بطاقة الشبكة عالي الكثافة وعالي النطاق الترددي لمراكز بيانات الذكاء الاصطناعي والحوسبة عالية الأداء من الجيل التالي.
إن MMA4Z00-NS ليست مجرد بطاقة شبكة؛ إنه اختراق في الكثافة والكفاءة. إنه يحتوي على محركي إرسال واستقبال NDR مستقلين بسرعة 400 جيجابت/ثانية في عامل شكل OSFP واحد، مما يضاعف بشكل فعال كثافة منافذ المحولات مثل النظام الأساسي mq9700. يتيح ذلك 64 منفذًا بسعة 400 جيجا بايت في هيكل مكون من 32 فتحة، مما يقلل بشكل كبير من مساحة الحامل وتعقيد الكابلات مع دعم بروتوكولات InfiniBand وEthernet تلقائيًا.
- دعم البروتوكول المزدوج:يقوم تلقائيًا بتنشيط البرامج الثابتة InfiniBand أو Ethernet بناءً على مفتاح المضيف
- كثافة عالية:منفذا 400G في فتحة OSFP واحدة، مما يزيد من الاستفادة من لوحة واجهة المحول
- أداء:إجمالي 800 جيجا (2x400 جيجا) باستخدام تعديل 100G-PAM4 لكل حارة عبر 8 قنوات قائمة على VCSEL
- يصل:ما يصل إلى 50 مترًا على الألياف متعددة الأوضاع OM4، و30 مترًا على OM3 (مع لوحتي توصيل)
- كفاءة الطاقة:الحد الأقصى لتبديد الطاقة 17 وات، مع وضع السكون منخفض الطاقة عند 2.0 وات
- قابل للتوصيل السريع:متوافق تمامًا مع معايير إدارة OSFP MSA وCMIS 4.0

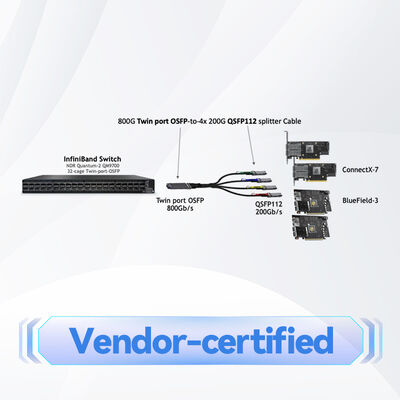

- اتصال مرن:يدعم كلاً من كابلات الألياف المستقيمة و1:2 لتكوينات الارتباط 400G أو 200G
- عامل الشكل والإدارة:متوافق مع مواصفات OSFP MSA Rev. 1.12 ومواصفات واجهة الإدارة المشتركة (CMIS) 4.0
- تعديل:100 جيجا بايت PAM4 (تعديل سعة النبض 4 مستويات) لكل مسار كهربائي وبصري
- المحرك البصري:مصفوفات VCSEL (ليزر باعث لسطح التجويف الرأسي) 850 نانومتر للإرسال متعدد الأوضاع
- الموصل:براءة اختراع للتوجيه الرأسي لموصلات MPO-12/APC المزدوجة (الاتصال المادي بزاوية) لتناسب تصميم المنفذ المزدوج، مما يقلل من الانعكاس الخلفي
- التشخيص:مراقبة تشخيصية رقمية شاملة (DDM) للمراقبة في الوقت الفعلي لدرجة الحرارة والجهد وانحياز الإرسال والطاقة الضوئية لكل حارة
يعمل جهاز الإرسال والاستقبال كمحول كهربائي بصري متطور. على الجانب المضيف (على سبيل المثال، مفتاح mq9700)، يستقبل 8 ممرات من الإشارات الكهربائية 100G-PAM4. داخليًا، يعمل محركان متماثلان لجهاز الإرسال والاستقبال على معالجة أربعة مسارات لكل منهما.
تدفق العملية:الإدخال الكهربائي (PAM4) ← برنامج التشغيل ومصفوفة الليزر (تحويل E/O) ← ضوء 850 نانومتر إلى ألياف متعددة الأوضاع ← جهاز الاستقبال عن بعد (تحويل O/E) ← إخراج الإشارة الكهربائية.
يستخدم كل منفذ من المنفذين البصريين موصل MPO مكون من 12 ليفًا ولكنه يقوم بتنشيط 8 ألياف فقط (4 للإرسال، 4 للاستقبال). لتوصيل جهازي إرسال واستقبال مباشرة، يلزم توفر كابلات ألياف متقاطعة من النوع B، والتي تقوم بتبديل أزواج ألياف Tx وRx داخليًا لمحاذاة أجهزة الإرسال مع أجهزة الاستقبال بشكل صحيح.
- التبديل إلى التبديل الاتصال:أنشئ رابط 800 جيجا بين محولين أو رابطين مستقلين 400 جيجا لمحولات منفصلة
- اتصال خادم عالي الكثافة:قم بتوصيل المحول بمحولات NVIDIA ConnectX-7 المتعددة و/أو وحدات BlueField-3 DPU
- النسيج العنقودي AI/GPU:مثالية لبناء شبكات ذات زمن وصول منخفض ونطاق ترددي عالٍ لأنظمة NVIDIA DGX H100 واتصال GPU إلى GPU عبر InfiniBand
- مركز البيانات الموحد Spine-Leaf:قم بزيادة كثافة عرض النطاق الترددي في طبقات التجميع والأساسية لأنسجة Ethernet
| يصف | مواصفة |
|---|---|
| نموذج المنتج | MMA4Z00-NS (أعلى الزعانف) |
| عامل الشكل | منفذ OSFP مزدوج |
| معدل البيانات المجمعة | 800 جيجابايت/ثانية (2 × 400 جيجابايت/ثانية) |
| تعديل | 100G-PAM4 لكل حارة |
| الطول الموجي البصري | 850 نانومتر في سيسيل |
| أقصى وصول للألياف (OM4) | 50 مترا |
| نوع الموصل | 2 × MPO-12/APC |
| دعم البروتوكول | NDR InfiniBand / 400 جيجا بايت إيثرنت |
| استهلاك الطاقة (الحد الأقصى) | 17 واط |
| وضع الطاقة المنخفضة | <2.0 واط |
| جهد الإمداد | 3.3 فولت ±5% |
| درجة حرارة حالة التشغيل | 0 درجة مئوية إلى +70 درجة مئوية |
| فئة السلامة بالليزر | فئة 1M |
| المنصات المتوافقة | محولات NVIDIA Quantum-2 وSpectrum-4 (سلسلة mq9700) |
- كثافة المنفذ لا مثيل لها:مضاعفة عدد المنافذ الفعالة البالغة 400 جيجا بايت لكل هيكل محول مقارنةً بأجهزة الإرسال والاستقبال ذات المنفذ الواحد، مما يوفر كفاءة فائقة في استخدام CapEx ومساحة الحامل
- خفة البروتوكول:يخدم SKU واحد كلاً من بيئات InfiniBand وEthernet، مما يبسط المخزون ويوفر مرونة مقاومة للمستقبل
- إدارة الطاقة الذكية:عند استخدامه مع كابلات مقسمة لوصلات 200 جيجا، فإنه يشير تلقائيًا إلى بطاقة الشبكة البعيدة لتقليل الطاقة من 8 وات إلى 5.5 وات، مما يحسن الاستخدام الإجمالي لطاقة النظام
- التحسين الشامل لـ NVIDIA:تم اختباره والتحقق من صحته بدقة ضمن النظام البيئي لـ NVIDIA، مما يضمن الأداء والموثوقية المضمونة
- تصميم التبريد المحسن:تم تصميم الغلاف العلوي ذو الزعانف خصيصًا لتحقيق الأداء الحراري الأمثل في بيئات التبديل عالية الكثافة والمبردة بالهواء
مدعومًا بخبرة شركتنا التي تمتد لعقد من الزمان والفريق الفني القوي، فإننا نقدم دعمًا شاملاً لهذا الحل وغيره من حلول بطاقات الشبكة المتميزة:
- ضمان:ينطبق ضمان الشركة المصنعة القياسي. خيارات الدعم الموسعة المتاحة
- التوفر:متوفر في المخزون مع مخزون جاهز للشحن، مما يدعم الطلبات كبيرة الحجم
- الدعم الفني:استشارة العملاء والمساعدة الفنية بعد البيع على مدار 24 ساعة طوال أيام الأسبوع
- خدمات التكامل:إرشادات الخبراء بشأن النشر داخل NVIDIA وبيئات الشبكات متعددة البائعين
- الخدمات اللوجستية العالمية:شحن موثوق به مع تتبع تسليم دقيق
التوافق:تحقق من توافق محول المضيف (على سبيل المثال، سلسلة mq9700). استخدم فقط مع أقفاص OSFP الموصى بها من NVIDIA.
نوع الألياف:استخدم الألياف متعددة الأوضاع OM3 أو OM4. تأكد من صحة قطبية الألياف باستخدام كابلات متقاطعة من النوع B للارتباطات المباشرة من جهاز إرسال واستقبال إلى جهاز إرسال واستقبال.
المناولة:احتفظ دائمًا بأغطية واقية من الغبار على المنافذ الضوئية عندما لا تكون متصلة. قم بتنظيف موصلات MPO باستخدام أدوات معتمدة قبل إدخالها لمنع التلوث، وهو السبب الرئيسي لفشل الارتباط. راقب احتياطات ESD (التفريغ الكهروستاتيكي) أثناء المناولة.
البيئية:تعمل ضمن نطاق درجة حرارة الحالة المحددة (0 درجة مئوية إلى 70 درجة مئوية). تأكد من تدفق الهواء الكافي في المفتاح للإصدار ذي الزعانف.
سلامة الليزر:هذا منتج ليزر من الفئة 1M. لا تحدق في الفتحات البصرية المفتوحة أو تستخدم الأدوات البصرية لعرض الشعاع.
تسلسل الطاقة:الوحدة قابلة للتوصيل السريع ولكن تأكد من أن طاقة النظام المضيف والتأريض تلبي المواصفات لتجنب التلف.
