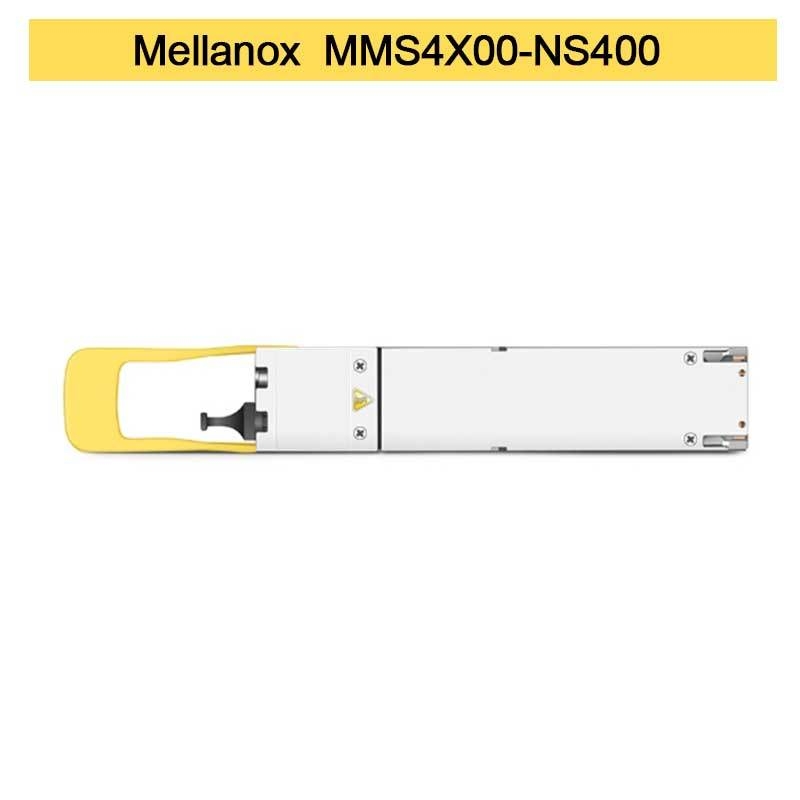

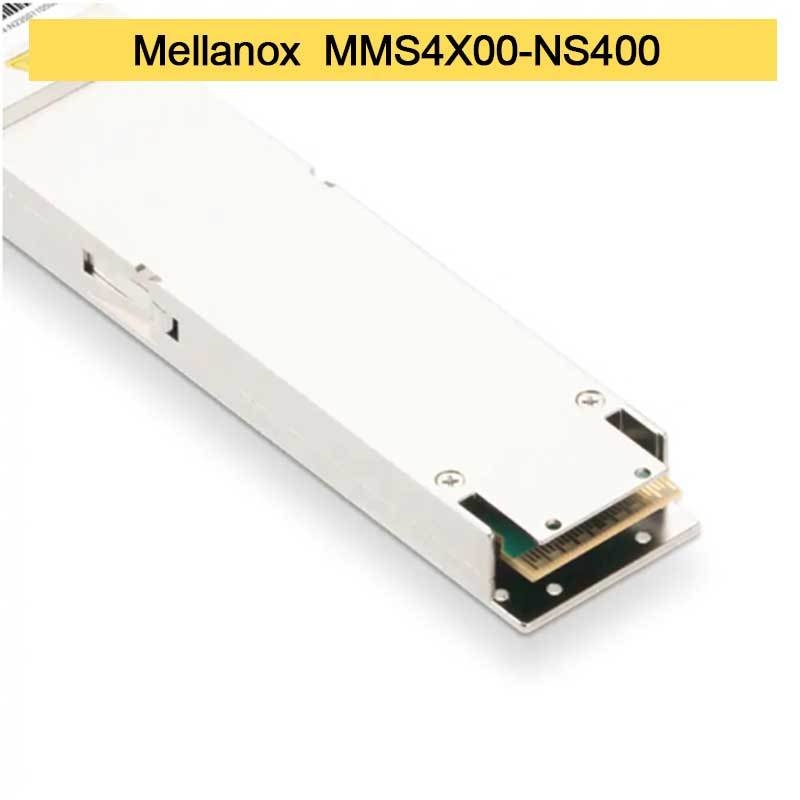

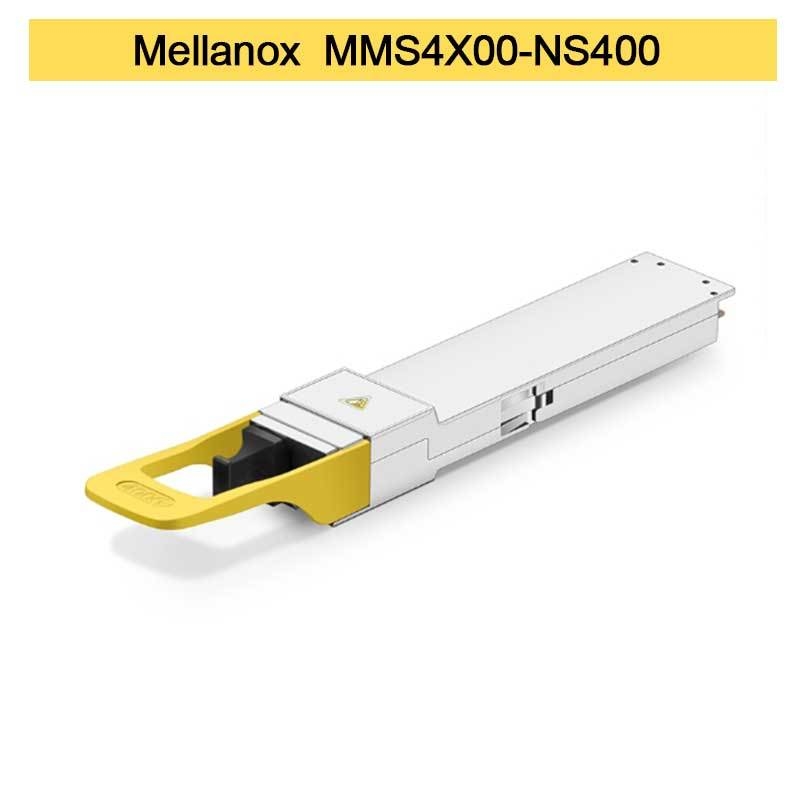

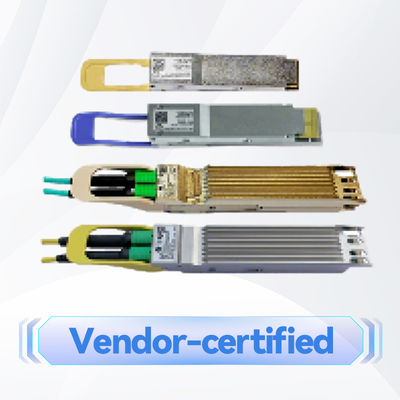

MMS4X00-NS400 400Gb/s OSFP DR4 جهاز إرسال واستقبال بصري أحادي النمط

1. نظرة عامة على المنتج

إن NVIDIA® MMS4X00-NS400 هو جهاز إرسال واستقبال بصري OSFP أحادي المنفذ وعالي الأداء مصمم للبنية التحتية لمراكز البيانات من الجيل التالي بسرعة 400 جيجابت/ثانية. تستخدم وحدة DR4 (Datacenter Reach ذات 4 قنوات) تقنية الألياف أحادية النمط مع تعديل 100G-PAM4 لكل مسار، مما يوفر نقلًا موثوقًا به يصل إلى 100 متر. يتميز بتصميم مسطح من الأعلى للإدارة الحرارية المثالية في أقفاص محول ConnectX-7، ويتكيف جهاز الإرسال والاستقبال هذا تلقائيًا مع بروتوكولات InfiniBand NDR و400GbE Ethernet، مما يوفر مرونة استثنائية لبيئات الشبكات عالية السرعة. على عكس كابل الألياف السلبي القياسي، يشتمل جهاز الإرسال والاستقبال النشط هذا على معالجة إشارات متطورة وقدرات تشخيصية.

2. الخصائص الرئيسية

• معدل بيانات 400 جيجابت/ثانية (4 قنوات 100G-PAM4)
• مدى يصل إلى 100 متر على الألياف أحادية النمط (SMF)

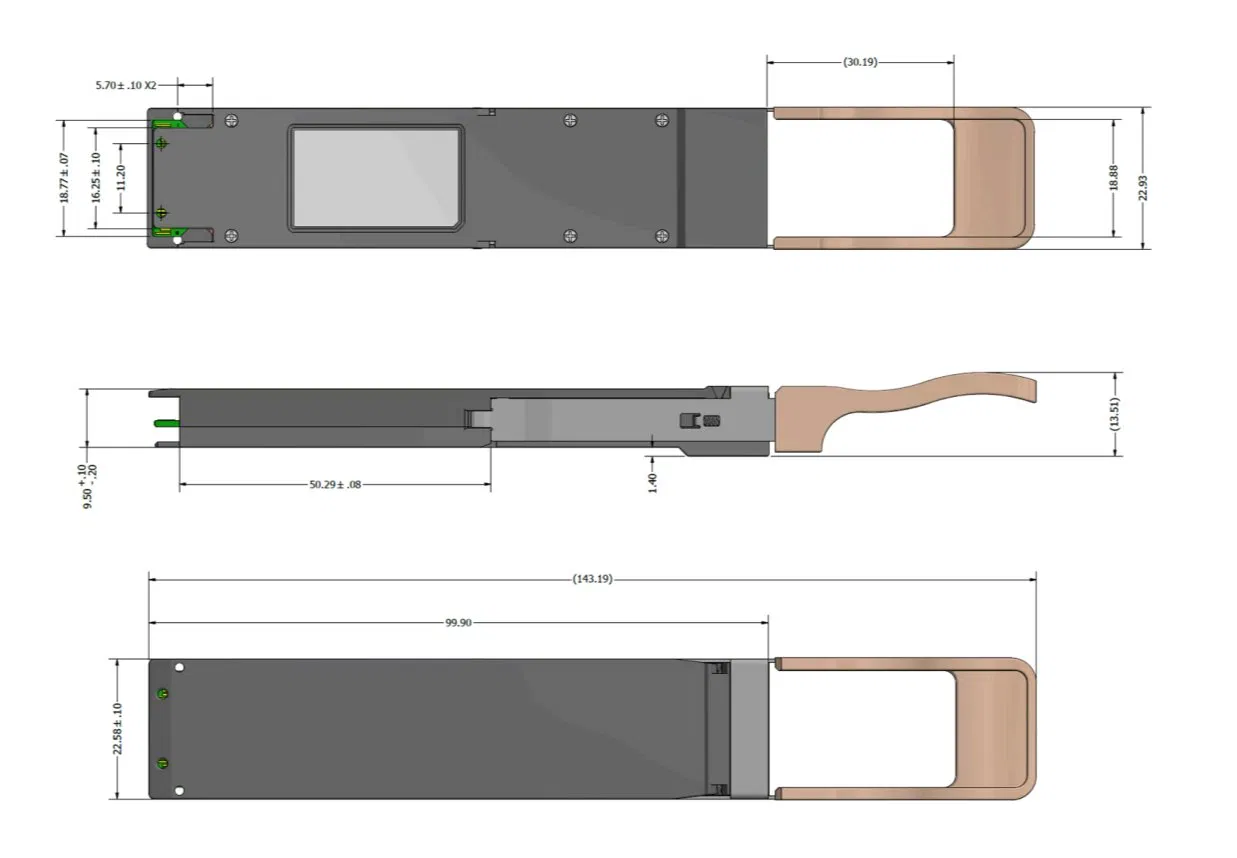

• عامل شكل OSFP بتصميم مسطح من الأعلى

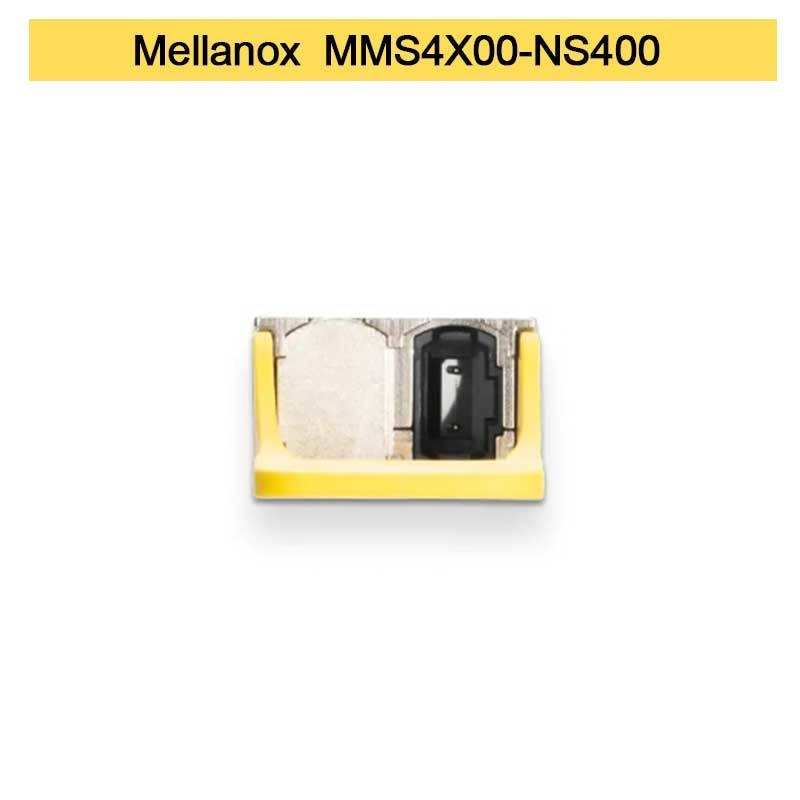

• موصل بصري MPO-12/APC واحد
• تقنية ليزر EML 1310 نانومتر
• تشغيل مزدوج السرعة: 400 جيجابت/ثانية (4 قنوات) أو 200 جيجابت/ثانية (قناتان)
• أقصى استهلاك للطاقة: 9 واط (400G)، 5.5 واط (200G)
• مراقبة التشخيص الرقمي الشامل (DDM)
• قابلة للتبديل السريع ومتوافقة مع RoHS
• معتمدة كمنتج ليزر من الفئة 1

3. التكنولوجيا والمعايير الأساسية

يستخدم جهاز الإرسال والاستقبال كابل الألياف الضوئية المتقدم هذا تقنية ليزر التعديل الخارجي (EML) 1310 نانومتر وتعديل PAM4 لتحقيق كثافة بيانات عالية. يتوافق مع مواصفات IEEE 802.3bs 400GBASE-DR4 وInfiniBand NDR وOSFP MSA Rev. 1.12. تتميز الوحدة بواجهة إدارة متوافقة مع CMS 4.0 وتدعم التعادل التكيفي، مما يضمن سلامة الإشارة عبر ظروف الارتباط المختلفة. يقلل موصل MPO-12/APC مع التلميع الزاوي من الانعكاسات الخلفية، مما يميزه عن موصلات UPC التقليدية المستخدمة مع حلول كابل الألياف السلبي القديمة.

4. مبدأ العمل

يحول جهاز الإرسال والاستقبال أربعة مسارات كهربائية لإشارات PAM4 بسرعة 53.125 جيجابايت/ثانية من المضيف إلى إشارات ضوئية باستخدام ليزرات EML مدمجة. يتم إرسال هذه الإشارات الضوئية عبر أربعة ألياف مخصصة داخل موصل MPO-12 عبر كابل الألياف الضوئية أحادي النمط. في نهاية جهاز الاستقبال، تحول الثنائيات الضوئية الإشارات الضوئية الواردة مرة أخرى إلى المجال الكهربائي. توفر تقنية DSP المدمجة إعادة توقيت الإشارة، والتعادل التكيفي للإدخال، والتركيز على الإخراج للتعويض عن تشوهات القناة. تكتشف الوحدة تلقائيًا تكوين الألياف المتصلة، وتعمل بسرعة 400 جيجابت/ثانية كاملة مع اتصال 4 قنوات أو تنخفض إلى وضع 200 جيجابت/ثانية عند توصيل قناتين فقط عبر كابلات المقسم.

5. سيناريوهات التطبيق

• اتصالات ConnectX-7 400Gb/s NIC بمفاتيح Quantum-2/InfiniBand NDR
• الربط البيني لمجموعات الحوسبة عالية الأداء (HPC) وAI/ML
• بنية شبكة مركز بيانات 400GbE spine-leaf
• البنية التحتية لمراكز البيانات والسحابة فائقة النطاق
• شبكات منطقة التخزين التي تتطلب اتصالات عالية النطاق الترددي

6. المواصفات الفنية

7. المزايا ونقاط البيع

• مرونة البروتوكول: يكتشف ويتكيف تلقائيًا مع بروتوكولات InfiniBand NDR و400GbE Ethernet دون الحاجة إلى التكوين.
• الذكاء المزدوج السرعة: يقلل تلقائيًا إلى تشغيل 200 جيجابت/ثانية عند استخدام كابلات مقسم 1:2، مما يقلل من استهلاك الطاقة بنسبة 40٪ تقريبًا.

• توفر DDM الشاملة مراقبة في الوقت الفعلي لدرجة الحرارة والجهد وطاقة الإرسال/الاستقبال وتيار التحيز لكل مسار للصيانة الاستباقية.
• موثوقية معززة: تضمن اختبارات NVIDIA الصارمة ومراقبة الجودة أداءً ومتانة فائقين مقارنةً بحلول الألياف الضوئية البديلة.

8. الخدمة والدعم

هذا الجهاز مدعوم بضمان الجودة والدعم الفني من NVIDIA. نكمل ذلك بمخزوننا الواسع البالغ 10 ملايين دولار للتسليم السريع في جميع أنحاء العالم. يوفر فريقنا الفني استشارات على مدار الساعة طوال أيام الأسبوع لدعم التكامل واستكشاف الأخطاء وإصلاحها، مما يضمن الأداء الأمثل في بيئة شبكتك. نحن موزع معتمد لمكونات شبكات NVIDIA الأصلية، بما في ذلك حل جهاز الإرسال والاستقبال كابل الألياف الضوئية عالي الأداء.

9. الأسئلة المتداولة

س: ما الفرق بين أجهزة الإرسال والاستقبال الضوئية DR4 وFR4؟
ج: تستخدم أجهزة الإرسال والاستقبال DR4 أليافًا أحادية النمط متوازية مع موصلات MPO للوصول إلى مسافات تصل إلى 500 متر، بينما تستخدم FR4 تقنية CWDM عبر ألياف مزدوجة للوصول إلى مسافات تصل إلى 2 كيلومتر. عادةً ما تكون DR4 أكثر فعالية من حيث التكلفة لتطبيقات داخل مركز البيانات.

س: هل يمكن استخدام جهاز الإرسال والاستقبال هذا مع كل من الألياف أحادية النمط ومتعددة الأنماط؟
ج: لا، تم تصميم MMS4X00-NS400 خصيصًا لتطبيقات الألياف أحادية النمط. سيؤدي استخدامه مع الألياف متعددة الأنماط إلى فقدان إشارة كبير وتشغيل غير موثوق به. استخدم دائمًا كابل الألياف الضوئية أحادي النمط المعتمد.

س: كيف تعمل ميزة السرعة المزدوجة؟
ج: عند الاتصال بكابل مقسم 1:2 (مثل سلسلة MFP7E40)، يكتشف جهاز الإرسال والاستقبال تلقائيًا أنه لا يتم توصيل سوى قناتين ويقلل التشغيل إلى وضع 200 جيجابت/ثانية، مما يؤدي في نفس الوقت إلى خفض استهلاك الطاقة من 9 واط إلى 5.5 واط.

10. الاحتياطات

• استخدم دائمًا كابلات العبور MPO-12/APC الموصى بها من NVIDIA (سلسلة MFP7E30) للحصول على الأداء الأمثل.
• تأكد من التنظيف المناسب لموصلات MPO قبل التثبيت لمنع التلوث الذي يسبب 80٪ من مشكلات الارتباط.
• لا تخلط موصلات APC (الخضراء) مع موصلات UPC (الزرقاء) لأنها غير متوافقة.
• اعمل ضمن نطاق درجة حرارة العلبة المحدد من 0 درجة مئوية إلى 70 درجة مئوية للحصول على أداء موثوق به.
• منتج الليزر من الفئة 1 هذا آمن في ظل ظروف التشغيل العادية ولكن لا ينبغي تفكيكه.
• تعامل مع جهاز الإرسال والاستقبال و كابل الألياف السلبي المرتبط به بعناية لتجنب إتلاف الواجهات الضوئية.
