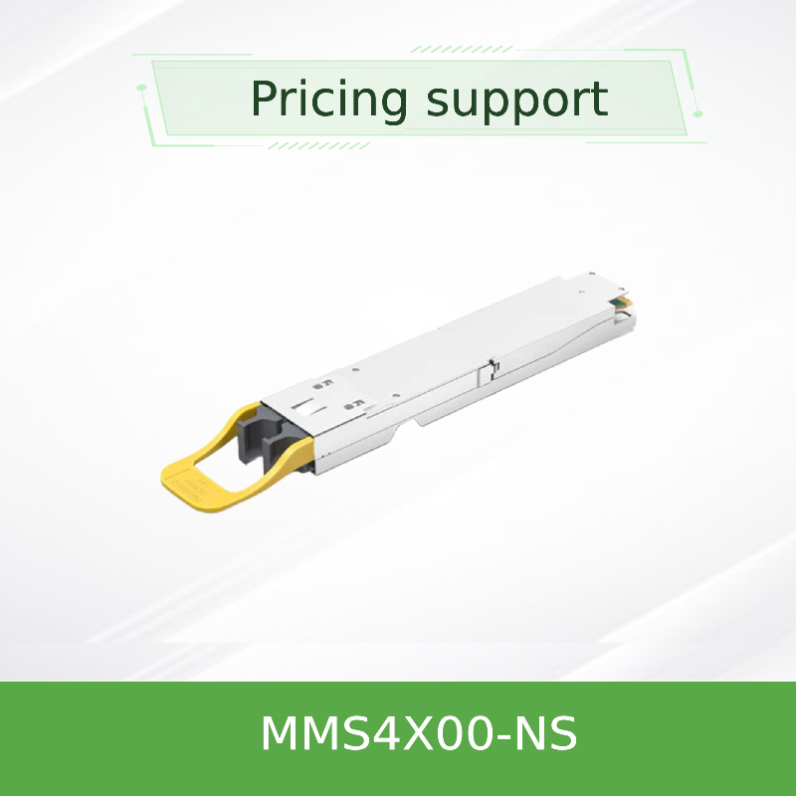

MMS4X00-NS 800Gbps جهاز إرسال واستقبال بصري ثنائي المنفذ OSFP DR8 أحادي الوضع

1. نظرة عامة على المنتج

يمثل NVIDIA® MMS4X00-NS طفرة في توصيل مراكز البيانات كأول جهاز إرسال واستقبال بصري OSFP ثنائي المنفذ بسرعة 800 جيجابت/ثانية في الصناعة. تدمج وحدة DR8 (Datacenter Reach) المبتكرة ذات 8 قنوات محركات إرسال واستقبال مستقلة بسرعة 400 جيجابت/ثانية ضمن عامل شكل OSFP واحد، مما يوفر كثافة منفذ غير مسبوقة لمفاتيح Quantum-2 InfiniBand وSpectrum-4 Ethernet. باستخدام تقنية الألياف أحادية الوضع مع تعديل 100G-PAM4 لكل قناة، يحقق جهاز الإرسال والاستقبال هذا إرسالًا موثوقًا به يصل إلى 100 متر مع الحفاظ على كفاءة طاقة استثنائية. يضمن تصميم الجزء العلوي ذو الزعانف الإدارة الحرارية المثلى في بيئات التبديل المبردة بالهواء، مما يوفر بديلاً متفوقًا لـ كابل الألياف السلبي الحلول.

2. الخصائص الرئيسية

• نطاق ترددي إجمالي يبلغ 800 جيجابت/ثانية (2x 400 جيجابت/ثانية)
• تصميم ثنائي المنفذ مع موصلين MPO-12/APC مستقلين
• مدى يصل إلى 100 متر على الألياف أحادية الوضع (SMF)
• عامل شكل OSFP ذو الجزء العلوي ذو الزعانف لتحسين التبريد بالهواء
• تقنية ليزر EML 1310 نانومتر مع 100G-PAM4 لكل مسار
• دعم البروتوكول المزدوج: InfiniBand NDR و400GbE Ethernet
• الحد الأقصى لاستهلاك الطاقة: 17 واط (تشغيل كامل)
• وضع السكون منخفض الطاقة: 1.5 واط
• مراقبة التشخيص الرقمي الشامل (DDM) لكل قناة
• قابلة للتوصيل على الساخن ومتوافقة مع RoHS
• معتمد كمنتج ليزر من الفئة 1

3. التكنولوجيا والمعايير الأساسية

يستخدم هذا المتقدم كابل الألياف الضوئية جهاز الإرسال والاستقبال تقنية ليزر التعديل الخارجي (EML) 1310 نانومتر المتطورة مع تعديل PAM4 لتحقيق كثافة بيانات استثنائية. يتوافق مع مواصفات IEEE 802.3bs 400GBASE-DR4 وInfiniBand NDR وOSFP MSA Rev. 1.12. تتميز الوحدة بواجهة إدارة متوافقة مع CMS 4.0 وتدعم التعادل التكيفي، مما يضمن سلامة الإشارة عبر بيئات مراكز البيانات المتطلبة. تقلل موصلات MPO-12/APC المزدوجة ذات التلميع الزاوية من الانعكاسات الخلفية، مما يوفر مزايا كبيرة على كابل الألياف السلبي التطبيقات.

4. مبدأ العمل

تشتمل أجهزة الإرسال والاستقبال على محركي إرسال واستقبال 400 جيجابت/ثانية يعملان بشكل مستقل داخل غلاف واحد. يحول كل محرك أربعة مسارات كهربائية لإشارات PAM4 بسرعة 53.125 جيجابايت/ثانية إلى إشارات بصرية باستخدام ليزرات EML مدمجة. يتم إرسال هذه الإشارات البصرية عبر ثمانية ألياف مخصصة (أربعة لكل منفذ) داخل موصلات MPO-12 عبر وضع واحد كابل الألياف الضوئية. توفر تقنية DSP المتقدمة إعادة توقيت الإشارة، والتعادل التكيفي للإدخال، والتشديد على الإخراج للحفاظ على سلامة الإشارة. تكتشف الوحدة تلقائيًا تكوينات الألياف المتصلة، وتدعم اتصالات 400 جيجابت/ثانية المستقيمة أو تكوينات المقسم التي تمكن التشغيل بسرعة 200 جيجابت/ثانية مع تقليل استهلاك الطاقة.

5. سيناريوهات التطبيق

• الوصلات البينية عالية الكثافة من مفتاح إلى مفتاح في أنظمة Quantum-2/InfiniBand NDR
• اتصالات نسيج مفتاح Spectrum-4 Ethernet
• شبكات العمود الفقري لمجموعات الذكاء الاصطناعي/ML وHPC
• هندسات العمود الفقري والأوراق لمراكز البيانات فائقة النطاق
• اتصال نظام DGX H100 بالبنية التحتية للتبديل
• اتصال محول ConnectX-7 وBlueField-3 DPU

6. المواصفات الفنية

7. المزايا ونقاط البيع

• كثافة غير مسبوقة: يوفر منفذين بسرعة 400 جيجابت/ثانية في عامل شكل OSFP واحد، مما يضاعف بشكل فعال سعة المنفذ مقارنة بأجهزة الإرسال والاستقبال التقليدية.
• غير مقيد بالبروتوكول: يتكيف تلقائيًا مع بروتوكولي InfiniBand NDR و400GbE Ethernet بناءً على تكوين مفتاح المضيف.
• نشر مرن: يدعم سيناريوهات اتصال متعددة بما في ذلك من مفتاح إلى مفتاح، ومن مفتاح إلى محول، وتكوينات مختلطة مع التكيف التلقائي للسرعة.
• إدارة حرارية متقدمة: يضمن تصميم الجزء العلوي ذو الزعانف التبريد الأمثل في بيئات التبديل عالية الكثافة، مع الحفاظ على الموثوقية في ظل الحمل الكامل.
• مراقبة شاملة: توفر إمكانات DDM الشاملة مراقبة لكل مسار لدرجة الحرارة والجهد وطاقة الإرسال/الاستقبال وتيار التحيز للصيانة الاستباقية.

8. الخدمة والدعم

هذا الجهاز مدعوم بضمان الجودة الشامل والدعم الفني من NVIDIA. نكمل ذلك بمخزوننا الواسع البالغ 10 ملايين دولار للتسليم العالمي السريع. يوفر فريقنا الفني استشارة على مدار الساعة طوال أيام الأسبوع لدعم التكامل واستكشاف الأخطاء وإصلاحها، مما يضمن الأداء الأمثل في بيئة الشبكة الخاصة بك. بصفتنا موزعًا معتمدًا لمكونات شبكات NVIDIA الأصلية، فإننا نضمن منتجات أصلية بما في ذلك هذا المتقدم كابل الألياف الضوئية حل جهاز الإرسال والاستقبال.

9. الأسئلة الشائعة

س: ما الفرق بين الإصدار ذي الجزء العلوي ذي الزعانف والإصدار ذي الجزء العلوي المسطح؟
ج: تم تصميم الإصدار ذي الجزء العلوي ذي الزعانف (MMS4X00-NS) لمفاتيح التبريد بالهواء مع قدرات تبريد محسنة. يهدف الإصدار ذو الجزء العلوي المسطح (MMS4X00-NS-FLT) إلى الأنظمة المبردة بالسائل وعمليات نشر DGX H100 حيث يلزم إدارة حرارية مختلفة.

س: هل يمكنني استخدام أنواع كابلات مختلفة على المنفذين في وقت واحد؟

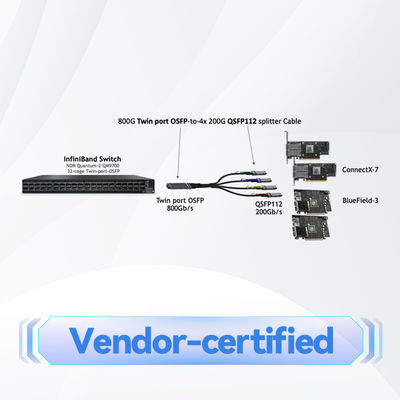

ج: لا، يجب أن يستخدم كلا المنفذين نفس نوع الكابل - إما كابلات 400 جيجابت/ثانية مستقيمة أو كابلات مقسم 1:2 للتشغيل بسرعة 200 جيجابت/ثانية. لا يتم دعم خلط أنواع الكابلات.

س: كيف يقارن هذا باستخدام جهازي إرسال واستقبال 400 جيجابت/ثانية منفصلين؟
ج: يوفر التصميم ثنائي المنفذ نفس الوظائف مثل جهازي إرسال واستقبال منفصلين ولكن بكثافة منفذ أعلى بكثير، وتقليل استهلاك الطاقة (17 واط مقابل ~18 واط لوحدتين منفصلتين)، وتبسيط إدارة الكابلات من خلال تصميم عامل الشكل المتكامل.

10. الاحتياطات

• استخدم دائمًا كابلات العبور MPO-12/APC الموصى بها من NVIDIA (سلسلة MFP7E30 للمستقيم، MFP7E40 للمقسم) للحصول على الأداء الأمثل.
• تأكد من التنظيف المناسب لموصلات MPO قبل التثبيت لمنع التلوث الذي يسبب معظم مشكلات الارتباط.
• لا تخلط موصلات APC (الخضراء) مع موصلات UPC (الزرقاء) لأنها غير متوافقة.
• حافظ على درجة حرارة التشغيل بين 0 درجة مئوية إلى 70 درجة مئوية للحصول على أداء موثوق به.
• منتج الليزر من الفئة 1 هذا آمن في ظل ظروف التشغيل العادية ولكن لا ينبغي تفكيكه.
• تعامل مع جهاز الإرسال والاستقبال و كابل الألياف السلبي المرتبط به بعناية لتجنب إتلاف الواجهات البصرية.
