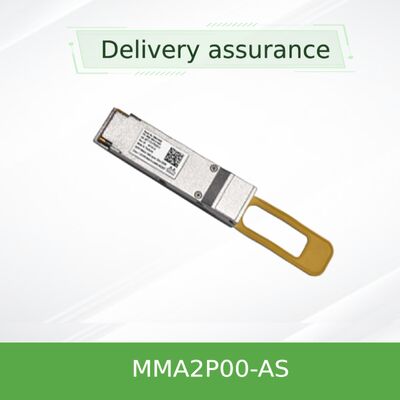

أجهزة الاستقبال البصري متعددة الأوضاع Mellanox MMA2P00-AS 25GbE SR SFP28
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MMA2P00-AS |
| وثيقة: | MMA2P00-AS.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| حالة: | جديد وأصلي | التوفر: | مخزون |
|---|---|---|---|
| تكنولوجيا: | إيثرنت | السرعة القصوى: | 25GBE |
| نوع الموصل: | SFP28 | الوصول إلى الإرسال والاستقبال: | ما يصل إلى 100 متر |
| إبراز: | مُستقبل بصري Mellanox 25GbE SR,جهاز SFP28 متعدد الأوضاع,جهاز استقبال Mellanox MMA2P00-AS,SFP28 multi-mode transceiver,Mellanox MMA2P00-AS transceiver |
||
منتوج وصف
ميلانوكس MMA2P00-AS هو جهاز استقبال ضوئي SFP28 عالي الأداء وقابل للشحن مصمم لشبكات إثنر 25 جيجابيت.هذه المكونات البصرية الحاسمة للاتصال بينها تمثل جسراً بين الواجهة الكهربائية لمفتاح المضيف أوبطاقة الشبكةإلى البنية التحتية للألياف متعددة الأوضاع (MMF) ، مصممة لمراكز البيانات وتطبيقات المؤسسات التي تتطلب اتصالًا موثوقًا وعالي السرعة على مسافات قصيرة إلى متوسطة ،هذا جهاز الاستقبال يوفر سلامة إشارة استثنائية وكفاءة الطاقة.
يعمل على طول موجة 850 نانومتر، وهو بمثابة كتلة بناء أساسية للوصول الخادم 25G الحديثة وتبديل الطبقات،مصممة للعمل بسلاسة مع النظام البيئي الواسع من Mellanox والمعدات القائمة على المعاييربطاقة الشبكةاستراتيجية الترقية أو النشر.
- الاتصال السريع:يدعم معدلات البيانات تصل إلى 25.78125 GBd لكل قناة لتطبيقات 25GbE
- إعادة التعبئة المرنة:ميزات إعادة تحديد وقت الساعة واسترداد البيانات (CDR) التي يمكن تحديدها من قبل المستخدم لكل من مسارات الإرسال والاستقبال ، وتحسين جودة الإشارة لعملية 25Gb / s
- تحضير إشارة متقدمةيتضمن موازنة المدخلات القابلة للبرمجة على جهاز الإرسال وامتداد الإخراج القابلة للبرمجة / التأكيد المسبق على جهاز الاستقبال لأداء اتصال متفوق
- تشغيل طاقة منخفضة:استهلاك الطاقة النموذجي هو 0.7W فقط مع إعادة التوقيت تم تمكينها ، والالتزام بمواصفات SFP28 مستوى الطاقة 1
- النطاق الموسع:يدعم روابط تصل إلى 100 متر على OM4 و 70 متر على OM3 الألياف متعددة الأوضاع بمعدل كامل 25Gb / s
- الإدارة الشاملةتتوافق بالكامل مع SFF-8472 ، وتوفر مراقبة التشخيص الرقمي (DDM) عبر واجهة I2C القياسية لمراقبة درجة الحرارة والجهد والطاقة البصرية في الوقت الحقيقي
هذا جهاز الاستقبال يستفيد من تكنولوجيا الدوائر المتكاملة الخاصة بـ (ميلانوكس) لتحقيق أداء عالي مع استهلاك طاقة منخفض.أنها متوافقة تمامًا مع مواصفات SFF-8402 لعامل الشكل SFP28 وموصله.
على جانب الشبكة ، فإنه يلبي معيار IEEE 802.3bm لـ 25GBASE-SR وهو متوافق أيضًا مع 10GBASE-SR ، مما يوفر مسار هجرة سلس.mq9700المكونات المتسلسلة، بما في ذلك البصريات مثل هذه معروفة لامتثالها للبروتوكولات الصناعية الصارمة،ضمان التشغيل المشترك في بيئات الموردين المختلطة وجعلها خيارًا موثوقًابطاقة الشبكةحلّة الترابط
يعمل MMA2P00-AS كمحول إلكتروني بصري ثنائي الاتجاه. على الجانب المضيف (الكهربائي) ، فإنه يتلقى إشارات كهربائية عالية السرعة منبطاقة نيكأو تبديل SerDes. داخلياً، يمكن إعادة تحديد وتعيين هذه الإشارات (إذا تم تمكين إعادة تحديد التوقيت) قبل استخدامها لتشغيل جهاز إرسال VCSEL (VCSEL) بسعة 850nm.
الليزر يحول الإشارة الكهربائية إلى إشارة بصرية، والتي يتم إرسالها إلى ألياف متعددة الأوضاع عبر رابط LC. في الاتجاه المعاكس،جهاز استقبال بصري (ديود فوتوغرافي) يحول نبضات الضوء الواردة من الألياف المزدوجة إلى إشارات كهربائية، والتي يتم تساويها ثم إرسالها إلى المضيف. يتم إدارة هذه العملية بأكملها ومراقبتها عبر جهاز التحكم الداخلي وواجهة I2C.
هذا جهاز الاستقبال مثالي لإنشاء روابط فعالة من حيث التكلفة وعالية النطاق الترددي داخل مراكز البيانات، وبرامج الشبكات المؤسسية، ومجموعات الحوسبة عالية الأداء.وتشمل سيناريوهات النشر النموذجية:
- ربط مفاتيح أعلى الرف إلى خوادم قادرة على 25G داخل نفس الرف أو الرفات المجاورة
- توفير روابط بين المفتاحات (ISLs) لهياكل شبكة 25GbE العنق عبر مصنع الألياف OM3 / OM4 الحالي
- ترقية روابط 10G إلى 25G باستخدام نفس البنية التحتية للألياف متعددة الأوضاع لزيادة كثافة النطاق الترددي
- بمثابة الواجهة البصرية لـ Mellanox عالي الأداءبطاقة الشبكةالمنشآت في عقد التخزين والخوادم
| الصفة | القيمة |
|---|---|
| رقم الطراز | MMA2P00-AS |
| عامل الشكل | SFP28 |
| واجهة | مزدوج LC مزدوج |
| طول الموجة | 850nm |
| معدل البيانات القصوى | 25.78125 GBd |
| المسافة القصوى (OM4/25G) | 100 متر |
| استهلاك الطاقة (النوع / CDR) | 0.7 واط |
| درجة حرارة الحجرة | 0°C إلى +70°C |
| الامتثال | IEEE 802.3bm 25GBASE-SR ، SFF-8402 ، SFF-8472 |
| رقم الجزء | الوصف | الفرق الرئيسي |
|---|---|---|
| MMA2P00-AS | 25GbE SR SFP28، 850nm، تصل إلى 100m على OM4 | نطاق درجة الحرارة القياسية (0°C إلى 70°C) |
| MMA2P00-ASHT | 25GbE SR SFP28، 850nm، تصل إلى 100m على OM4 | نطاق درجة الحرارة الموسع (0°C إلى 85°C) |
- سلامة إشارة متفوقةميزات إعادة التوقيت القابلة للاختيار والموازنة القابلة للبرمجة تنظف بشكل نشط الإشارات الكهربائية والبصرية ، مما يضمن معدل خطأ البت (BER) أفضل من 10-15 ، وهو أمر حاسم لثباتبطاقة نيكوتشغيل التبديل
- حماية الاستثمار والمرونة:تتيح التوافق مع 10GBASE-SR والقدرة على تعطيل CDR لسرعات أقل الاندماج السلس في البنية التحتية الحالية للألياف 10G وتحديثات الشبكة المستقبلية ،خيار ذكي عند توسيعبطاقة الشبكةالقدرات
- كفاءة طاقة محسنة:يستهلك عادة 0.7 واط فقط، هذا جهاز الاستقبال يساعد على تقليل طاقة النظام العامة والحمل الحراري مقارنة مع البدائل ذات الطاقة العالية، مما يسهم في خفض النفقات التشغيلية
- الموثوقية التي تم التحقق منها بدقة:مثل جميع المكونات فيmq9700النظام البيئي، فإنه يخضع لاختبارات إنتاج واسعة لضمان أداء خارج الصندوق والمتانة طويلة الأجل في بيئات مركز البيانات المطالبة
- إدارة الشبكة الذكيةدعم DDM الكامل يوفر لمشغلي الشبكة مراقبة حالة في الوقت الحقيقي ، مما يتيح الصيانة الاستباقية وإصلاح الأخطاء البسيط
تتم حماية أجهزة الاستقبال البصرية Mellanox LinkX بواسطةضمان محدود للأجهزة لمدة سنة واحدة، تغطي إصلاح أو استبدال لأعراض في المواد والتصنيع. شبكة التوزيع العالمية لدينا تضمن توفر موثوق به.يتم توفير وثائق فنية شاملة والوصول إلى الدعم الخبير لتسهيل التكامل السلس في البنية التحتية للشبكة الخاصة بك.
أ:الاختلاف الرئيسي هو نطاق درجة حرارة التشغيل. يتم تصنيف نموذج AS القياسي لدرجة حرارة القضية من 0 ° C إلى 70 ° C.الاختلاف ASHT (درجة الحرارة العالية) يدعم نطاقًا موسعًا من 0 °C إلى 85 °C، مما يجعلها مناسبة للبيئات ذات التبريد الأقل تحكمًا أو درجات الحرارة المحيطة العالية.
أ:نعم، جهاز الاستقبال يدعم عملية 10GBASE-SR. عند استخدامها عند 10Gb/s، يتم عادةً إيقاف تشغيل وظيفة استرداد بيانات الساعة (CDR)و يمكنه تحقيق مسافات تصل إلى 100 متر على ألياف OM3 متعددة الأوضاع.
أ:تم بناء MMA2P00-AS وفقًا لمعايير الصناعة (SFF-8402 ، IEEE 802.3bm). على الرغم من تصميمه للأداء الأمثل في معدات Mellanox ، إلا أنه يجب أن يكون متوافقًا مع أي منفذ SFP28 قياسي.نوصي دائماً بالتحقق من مفتاحك المحدد أوبطاقة نيكقائمة التوافق من البائع قبل الشراء.
أ:تحتاج إلى كابل ألياف متعددة الأوضاع من LC إلى LC مزدوج. للمسافة القصوى عند 25Gb / s ، يوصى بألياف OM4 (حتى 100m). ألياف OM3 تدعم ما يصل إلى 70m عند 25Gb / s.نفس الكابلات تستخدم للاتصالات 10G.
- أمان الليزر:هذا هو الفئة 1 ليزر المنتج. انها آمنة في ظل ظروف التشغيل العادية ولكن لا تحدق في فتحة البصرية أو الاتصال بالألياف بينما ننظر إلى نهاية
- التفريغ الكهربائي (ESD):دائما استخدام حزام معصم ESD أو التعامل مع جهاز الاستقبال من جانبها عند تثبيته أو إزالته منبطاقة الشبكةأو التبديل لمنع تلف المكونات الحساسة
- الواجهات البصرية النظيفةتأكد من أن موصلات LC على جهاز الاستقبال وكابلات الألياف التصحيحية نظيفة وخالية من الغبار قبل التزاوج لمنع تدهور الإشارة والأضرار المادية
- إدارة الحرارة:لا تحجب تدفق الهواء حول قفص جهاز الاستقبال على جهاز التبديل أو المضيف. تأكد من أن بيئة التشغيل تبقى ضمن نطاق درجة الحرارة المحددة لأداء موثوق به
- التثبيت الذي يمكن إدخاله بالماء الساخن:في حين أن جهاز الاستقبال يدعم التوصيل الساخن ، اتبع دائمًا إرشادات جهاز المضيف المحدد لإدخال أو إزالة وحدات SFP28 لتجنب تلف البيانات أو مشاكل الأجهزة
كانت Mellanox Technologies، الآن جزءًا محوريًا من NVIDIA، رائدة في حلول الترابط عالية الأداء للخوادم والتخزين والبنية التحتية المتقاربة.إن منتجات الشركة الإثرنات و InfiniBand قد وضعت المعيار للسرعة، والكفاءة، والذكاء في مراكز البيانات في جميع أنحاء العالم، والقوة الاختراقات في الذكاء الاصطناعي، والبحث العلمي، وحوسبة السحابة.
