NVIDIA MMA4Z00-NS400 400G OSFP SR4 Transceiver للاتصال بالخادم عالي السرعة
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MMA4Z00-NS400 |
| وثيقة: | MMA4Z00-NS400.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| حالة: | جديد وأصلي | التوفر: | مخزون |
|---|---|---|---|
| تكنولوجيا: | إنفينيباند وإيثرنت | السرعة القصوى: | 800 جيجابايت/ثانية |
| طول: | 50 م | نطاق درجة الحرارة: | 0 درجة مئوية إلى +70 درجة مئوية |
| الاسم: | emllanox جهاز الإرسال والاستقبال البصري MMA4Z00-NS400 400GB/S أحادي المنفذ OSFP 400GB/S Multimode SR | الكلمات الرئيسية: | Mellanox جهاز الإرسال والاستقبال البصري |
| إبراز: | ناقل NVIDIA 400G OSFP,مُستقبل Mellanox 400G SR4,جهاز استقبال للاتصالات عالية السرعة للخادم,Mellanox 400G SR4 transceiver,high-speed server connectivity transceiver |
||
منتوج وصف
يوفر MMA4Z00-NS400 اتصالا مرنا وعالي النطاق الترددي لمحولات المضيف NVIDIA ConnectX-7.قابلية التشغيل بسريعة مزدوجة: يعمل بشكل أصلي كجهاز 400Gb / s ولكن ينخفض تلقائيًا إلى بطاقة NIC 200Gb / s عندما يتم توصيله عبر كابلات 1: 2 ، مما يقلل في الوقت نفسه من استهلاك الطاقة.مصممة مع قشرة OSFP مسطحة لتواصل مع حل التبريد على بطاقات ConnectX-7، فهو بمثابة النظير البصري المثالي لمفاتيح سلسلة mq9700 عالية الكثافة ، مما يتيح توسيع نطاق مجموعات AI و HPC بكفاءة.

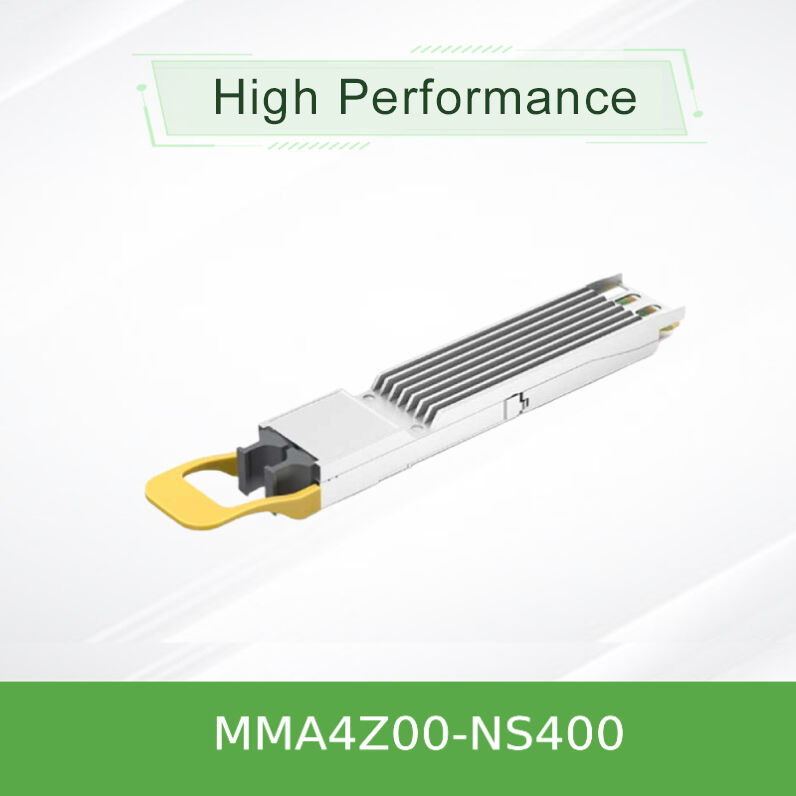

إن NVIDIA MMA4Z00-NS400 هو جهاز استقبال بصري بمعدل 400 جيجابيت في الثانية (Gb / s) ، وميناء واحد ، عامل شكل OSFP ، متعدد الأوضاع (SR4).تم تصميمه خصيصاً لإدراجها في بطاقات واجهة الشبكة PCIe القائمة على ConnectX-7 (NICs)، توفير الواجهة البصرية للاتصال بمفتاحات الصعود مجهزة بمستقبلات OSFP مزدوجة الموانئ 800G.
هذا جهاز الاستقبال هو مكون أساسي في بناء شبكات NDR InfiniBand أو 400GbE من نهاية إلى نهاية. يشترك في إلكترونيات داخلية متطابقة مع نظيره QSFP112 ،تختلف فقط في الغلاف المادي لتناسب قفص OSFP على محولات ConnectX-7.
- البروتوكول المزدوج، الاستشعار الذاتي: يدعم كل من NDR InfiniBand و 400Gb Ethernet. يتم تنشيط البرنامج الثابت الصحيح بناءً على بروتوكول المحول المتصل.
- التشغيل التكيفي ذو السرعة المزدوجة:
- وضع 400 جيجابايت/ثانية: يستخدم جميع الممرات 4 مع كابلات MPO مستقيمة.
- وضع 200Gb/s (NDR200): يتم تنشيطها تلقائيًا بواسطة كابلات الفصل 1: 2 ، باستخدام شريطين فقط.
- تحسين ملف الطاقة: يبلغ أقصى طاقة 8.5 واط في وضع 400G و 5.5 واط فقط في وضع 200G ، وذلك بفضل إيقاف تشغيل القناة تلقائيًا.
- البصريات متعددة الأوضاع قصيرة المدى: 850nm التصميم القائم على VCSEL يدعم ما يصل إلى 50m على ألياف OM4 و 30m على OM3.
- التصميم الحراري المسطح: تم تصميم القشرة للتزاوج مع غسول الحرارة المدمج في قفص محول ConnectX-7 للتبريد الفعال.
- الإدارة الشاملة: متوافق مع معايير OSFP MSA و CMIS 4.0 ، مع مراقبة التشخيص الرقمي الكاملة (DDM).
تم بناء هذا المكون المتقدم لبطاقة الشبكة على عدة معايير صناعية وابتكارات NVIDIA:
- عامل الشكل والإدارة: متوافق مع مواصفات OSFP MSA Rev. 1.12. يتم إدارتها عبر مواصفات واجهة الإدارة المشتركة (CMIS) 4.0.
- تعديل الإشارة: تستخدم 100Gbaud PAM4 (تعديل نطاق النبض، 4- المستوى) لكل شريط لكل من الواجهات الكهربائية والبصرية.
- التصميم البصري: يستخدم مجموعة VCSEL 850nm موثوقة لنقل متعدد الأوضاع. يحتوي على مرفق MPO-12/APC (التواصل المادي الزاوي) لتقليل الانعكاس الخلفي البصري.
- التشخيص: يوفر وحدة التحكم الدقيقة المتكاملة DDM في الوقت الحقيقي لبارامترات مثل درجة الحرارة والجهد وتيار تحيز الليزر والطاقة البصرية TX / RX لكل شريط.
يعمل جهاز الاستقبال كبوابة كهربائية بصرية لبطاقة ConnectX-7 NIC. يستقبل أربع خطوط من الإشارات الكهربائية 100G-PAM4 من المحول،يحولها إلى إشارات بصرية عبر صفائها VCSEL، وتقوم بإرسالها عبر أربع ألياف متعددة الأوضاع.
مخطط الاتصال:يتم توصيل MMA4Z00-NS400 عادةً بمنفذ واحد من جهاز إرسال 800G مزدوج الموانئ (مثل MMA4Z00-NS) في مفتاح. وهذا يتطلبكابلات الألياف المتقاطعة من النوع B(على سبيل المثال، MFP7E10 لـ 400G، MFP7E20 لـ 200G). يعبر هذا الكابل داخلياً ألياف الإرسال والاستقبال لضمان مواءمة جهاز الإرسال من وحدة واحدة مع جهاز الاستقبال من وحدة أخرى.
يتم تحديد السرعة من خلال نوع الكابل: الكابل المستقيم ذو 4 قنوات يمكّن 400G ؛ كابل 1: 2 ينشط قنوات 2 فقط في جهاز الاستقبال ، مما يخلق رابطًا 200G.
- اتصال خادم الذكاء الاصطناعي/ML عالي الكثافة: قم بتوصيل الخوادم الفردية المجهزة ببطاقات الشبكة ConnectX-7 إلى مفاتيح العمود الفقري القابلة لـ 800G (على سبيل المثال ، منصات mq9700) في مجموعات GPU.
- التوسع المرن للمجموعات:
- واحد مفتاح منفذ مزدوج يمكن الاتصال بهاثنانخوادم 400G (باستخدام كابلات مستقيمة).
- واحد مفتاح منفذ مزدوج يمكن الاتصال بهأربعةخوادم 200G (باستخدام كابلات الفصل) ، وتحسين استخدام الموانئ.
- أنسجة الحوسبة عالية الأداء (HPC): توفير روابط بطء منخفض وعرض النطاق الترددي العالي لعقد الحوسبة داخل بيئات الحوسبة الفائقة القائمة على InfiniBand.
- شبكات مركز البيانات الموحدة: بمثابة واجهة بصرية جانب الخادم في الجيل القادم 400GbE بنية ورقة العمود الفقري.
| النموذج | MMA4Z00-NS400 |
|---|---|
| عامل الشكل | OSFP ، منفذ واحد ، سطح مسطح |
| معدل البيانات | 400 جيجابايت/ثانية (4x100G-PAM4) أو 200 جيجابايت/ثانية (2x100G-PAM4) |
| طول الموجة | 850 nm |
| (ماكس ريش) | 50m (OM4) ، 30m (OM3) |
| القوة القصوى (400G) | 8.5 واط |
|---|---|
| القوة القصوى (200G) | 5.5 واط |
| وضع طاقة منخفضة | < 2.0 واط |
| فولتاج التغذية | 3.3 فولت ± 5٪ |
| درجة حرارة القضية | 0°C إلى +70°C |
| جهاز المضيف | محولات NVIDIA ConnectX-7/OSFP |
|---|---|
| الجهاز الضوئي | 1 × MPO-12/APC |
| الإدارة | سي إم آي إس 40، OSFP MSA |
| أمان الليزر | الفئة 1M |
| RoHS | متوافق |
- تقسيم طاقة ذكي: يقلل التفاوض التلقائي الفريد من الطاقة بنسبة ~ 35٪ عند العمل في وضع 200G ، مما يقلل مباشرة من OPEX والحمل الحراري في هيكل الخادم.
- المرونة في التعيين: يدعم جهاز استقبال واحد SKU مستويين من السرعة الشائعة (400G و 200G) ، مما يسهل التوفير ويسمح بتوسيع نطاق النطاق الترددي للشبكة بشكل لطيف.
- تحسين النظام البيئي: كجزء من حل NVIDIA من النهاية إلى النهاية ، يتم التحقق منه بدقة مع محولات ConnectX-7 ومفاتيح Quantum-2 / Spectrum-4 (سلسلة mq9700) ، مما يضمن موثوقية plug-and-play.
- التكامل الحراري العالي: تم تصميم التصميم المسطح خصيصًا لنظام إدارة الحرارة لبطاقات ConnectX-7 ، مما يضمن العمل المستقر تحت الحمل الكامل.
- دعم البروتوكولات المستقبلية: البرمجيات الثابتة ذات البروتوكولين تلغي الحاجة إلى مخزونات منفصلة من InfiniBand و Ethernet.
نحن نقف وراء كل بطاقة شبكة ومكونات نقدمها مع إطار خدمة شامل:
- الضمان: ضمان الشركة المصنعة الكامل. استفسر عن اتفاقيات مستوى الخدمة الموسعة (SLAs).
- المخزون العالمي والتسليم: المنتجات متوفرة من مخزوننا العالمي الواسع، ودعم كل من الطلبات الصغيرة والكبيرة الحجم مع الخدمات اللوجستية الموثوقة.
- الدعم التقني: الوصول إلى فريقنا الفني الخبير للتشاور قبل المبيعات ودعم التكامل بعد البيع، متاح على مدار الساعة.
- تصميم الحل: المساعدة في هندسة النظام وتخطيط التوافق للتنفيذات المعقدة التي تنطوي على مفاتيح NVIDIA والمحولات.
- التوافق: تحقق من توافقية محول المضيف (NVIDIA ConnectX-7 مع قفص OSFP). لا تستخدم في المفاتيح أو BlueField-3 DPUs.
- إدارة الألياف والكابلات:
- استخدم فقط الألياف متعددة الأوضاع OM3 أو OM4 مع موصلات MPO-12 / APC.
- استخدم دائمانوع B التقاطعكابلات للاتصالات المباشرة بين جهاز الإرسال والإرسال.
- ابقي غطاء الغبار البصري على عندما لا تستخدم الموانئ.
- التعامل والتنظيف:
- لاحظوا الاحتياطات المتعلقة بـ ESD.
- تنظيف وجهات الاتصال النهائية MPO بالأدوات المعتمدة قبل التزاوج لمنع التلوث ، وهو السبب الرئيسي لمشاكل الرابط.
- لا تلمس الحبل البصري مباشرة
- أمان الليزر: هذا جهاز ليزر من فئة 1M لا تحدق في الممر البصري أو النظر مع الأدوات البصرية
- بيئة التشغيل: تأكد من تدفق الهواء الكافي حول محول ConnectX-7 للحفاظ على درجة حرارة صندوق جهاز الاستقبال ضمن نطاق 0 °C إلى +70 °C.
