سلك توصيل ألياف ضوئية مزدوج من CommScope OM4 LC-LC، متعدد الأوضاع 50/125 ميكرومتر، أكوا، غلاف LSZH، 1.8 ملم
تفاصيل المنتج:
| اسم العلامة التجارية: | Commscope |
| رقم الموديل: | CEP-LCLC-L40B002M |
| وثيقة: | CEP-LCLC-L40B.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | صندوق |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| الواجهة، الموصل أ: | LC/UPC | خصائص الواجهة، الموصل أ: | مزدوج س |
|---|---|---|---|
| الموصل، الموصل ب: | LC/UPC | خصائص الواجهة، الموصل B: | مزدوج س |
| غمد اللون: | أكوا جرين | إجمالي النوى، العدد: | 2 |
| إبراز: | سلك توصيل ألياف ضوئية من CommScope OM4,كابل ألياف متعدد الأوضاع مزدوج LC-LC,كابل ألياف ضوئية LSZH 50/125 ميكرومتر,LC-LC duplex multimode fiber cable,50/125μm LSZH fiber optic cable |
||
منتوج وصف

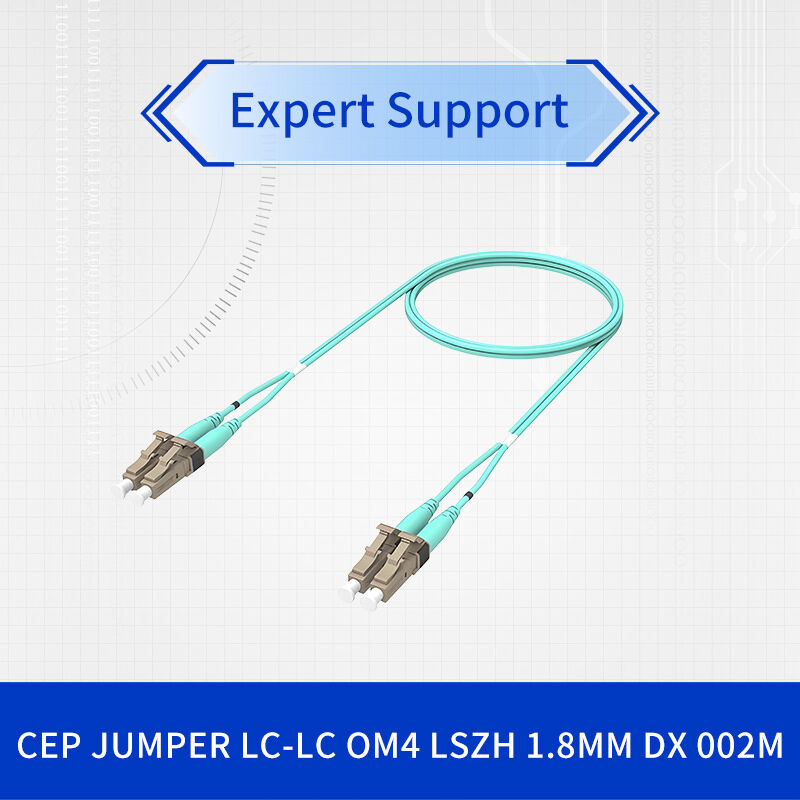

سلك توصيل الألياف الضوئية المزدوجة CommScope OM4 LC-LC، 50/125 ميكرومتر متعدد الأوضاع، أكوا، غلاف LSZH، 1.8 مم
حل ألياف متعددة الأوضاع عالي الأداء
يوفر سلك توصيل الألياف الضوئية المزدوجة CommScope OM4 LC-LC أداءً استثنائيًا لمراكز البيانات والشبكات المؤسسية عالية السرعة. يتميز سلك توصيل الألياف الضوئية متعدد الأوضاع المميز هذا باتصال منخفض الفقدان ومقاومة انحناء فائقة لضمان نقل إشارة موثوق به في البيئات الصعبة.
المزايا الرئيسية
- محسن لتطبيقات إيثرنت 40G و100G
- موصلات LC مزدوجة قابلة للعكس ميدانيًا لإدارة القطبية بسهولة
- غلاف منخفض الدخان خالٍ من الهالوجين (LSZH) لتعزيز السلامة
- تم إنهاؤه في المصنع واختباره بنسبة 100% لضمان الأداء
- تعمل تقنية الألياف المقاومة للانحناء على تقليل تدهور الإشارة
نظرة عامة على المنتج
يمثل سلك توصيل الألياف الضوئية المزدوجة CommScope OM4 LC-LC أحدث ما توصلت إليه تقنية الألياف متعددة الأوضاع، وهو مصمم لدعم التطبيقات ذات النطاق الترددي العالي في مراكز البيانات والشبكات المؤسسية الحديثة. يستخدم سلك توصيل الألياف LC-LC متعدد الأوضاع أليافًا مقاومة للانحناء 50/125 ميكرومتر تتجاوز معايير الصناعة للأداء والموثوقية البصرية.
الميزات الرئيسية
- موصلات LC/UPC مزدوجة في كلا الطرفين
- غلاف أخضر مائي لسهولة تحديد OM4
- غلاف كابل LSZH بقطر 1.8 مم
- متوفر بأطوال من 1 إلى 30 مترًا
- تصميم Zipcord لسهولة الفصل والإدارة
- متوافق مع معايير TIA/EIA-568-C.3 وISO/IEC 11801
التكنولوجيا والمعايير
يتضمن سلك توصيل الألياف الضوئية متعدد الأوضاع هذا تقنية ألياف بصرية متقدمة تلبي المعايير الدولية الصارمة. يتوافق المنتج مع مواصفات TIA/EIA-568-C.3 وISO/IEC 11801، مما يضمن التشغيل البيني مع البنية التحتية للشبكة الحالية. يتميز سلك توصيل الألياف OM4 LC-LC بقدرات نطاق ترددي محسنة تدعم متطلبات نقل البيانات عالية السرعة.
مبدأ العمل

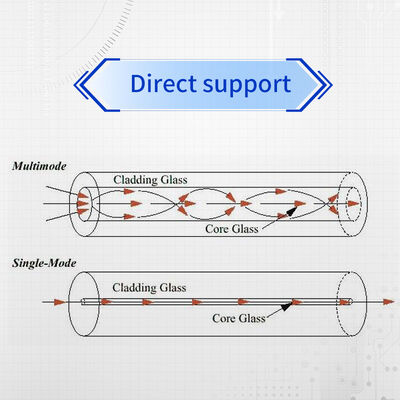

تنقل أسلاك توصيل الألياف الضوئية البيانات باستخدام نبضات ضوئية عبر ألياف زجاجية أو بلاستيكية. يستخدم سلك توصيل الألياف LC-LC متعدد الأوضاع مسارات ضوئية متعددة (أوضاع) لحمل المعلومات، مما يجعله مثاليًا لتطبيقات المسافات القصيرة إلى المتوسطة. توفر موصلات LC محاذاة دقيقة لنوى الألياف، مما يقلل من فقدان الإدخال والانعكاس الخلفي لتحقيق تكامل إشارة مثالي.
التطبيقات
- وصلات مراكز البيانات والوصلات المتقاطعة
- اتصالات الخادم بالمحول
- شبكات منطقة التخزين (SAN)
- البنية التحتية للاتصالات
- اتصالات العمود الفقري للشبكة المؤسسية
- بيئات الحوسبة عالية الأداء
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| رمز المنتج | CEP1CLC140B |
| نوع الألياف | OM4 متعدد الأوضاع، 50/125 ميكرومتر |
| الموصلات | LC/UPC إلى LC/UPC مزدوج |
| غلاف الكابل | LSZH، قطر 1.8 مم |
| التوهين | ≤3.0 ديسيبل/كم عند 850 نانومتر ≤1.0 ديسيبل/كم عند 1300 نانومتر |
| درجة حرارة التشغيل | -10 درجة مئوية إلى +60 درجة مئوية |
| أداء الانحناء | نصف قطر 15 مم: ≤0.10 ديسيبل عند 850 نانومتر نصف قطر 7.5 مم: ≤0.20 ديسيبل عند 850 نانومتر |
| الامتثال | China RoHS، ISO 9001:2015، RoHS |
دليل الاختيار
| رقم الموديل | الطول | اللون | التطبيق |
|---|---|---|---|
| CEP1CLC140B003M | 3 أمتار | أخضر مائي | وصلات الرف |
| CEP1CLC140B005M | 5 أمتار | أخضر مائي | الوصل المتقاطع |
| CEP1CLC140B010M | 10 أمتار | أخضر مائي | ممر مركز البيانات |
| CEP1CLC140B020M | 20 مترًا | أخضر مائي | تشغيل أطول |
المزايا التنافسية
- أداء الانحناء الفائق:يحافظ تصميم الألياف المتقدم على سلامة الإشارة حتى في سيناريوهات الانحناء الضيقة
- موصلات قابلة للعكس ميدانيًا:عكس القطبية بسهولة دون أدوات خاصة
- السلامة المحسنة:يقلل غلاف LSZH من الانبعاثات السامة في حالة نشوب حريق
- ضمان الجودة:تم اختباره في المصنع بنسبة 100% مع نتائج اختبار فردية
- تصميم مقاوم للمستقبل:يدعم الشبكات الحالية والجيل القادم عالية السرعة
الخدمة والدعم
يتم دعم جميع أسلاك توصيل الألياف الضوئية CommScope من خلال الدعم الفني والخدمة الشاملة. يخضع كل سلك توصيل ألياف LC-LC متعدد الأوضاع لعمليات مراقبة الجودة الصارمة ويتم شحنه مع نتائج اختبار فردية. تضمن شبكة الدعم العالمية لدينا المساعدة في الوقت المناسب لمواجهة تحديات التثبيت والتكامل.
الأسئلة المتداولة
ما هو الحد الأقصى لمعدل البيانات الذي يدعمه سلك التوصيل OM4 هذا؟
يدعم سلك توصيل الألياف الضوئية متعدد الأوضاع هذا معدلات بيانات تصل إلى 100 جيجابت في الثانية على مسافات تصل إلى 150 مترًا باستخدام أجهزة الإرسال والاستقبال المناسبة، مما يجعله مثاليًا لتطبيقات إيثرنت 40G و100G.
هل يمكنني تغيير قطبية موصلات LC في الميدان؟
نعم، تم تصميم موصلات LC المزدوجة لسهولة عكس القطبية الميدانية دون أدوات خاصة، مما يوفر المرونة أثناء التثبيت والصيانة.
ماذا يعني تعيين غلاف LSZH؟
LSZH تعني منخفض الدخان خالٍ من الهالوجين، مما يشير إلى أن غلاف الكابل ينتج الحد الأدنى من الدخان ولا توجد غازات مهلجنة عند تعرضه للحريق، مما يعزز السلامة في الأماكن المغلقة.
هل يتم تضمين نتائج الاختبار مع كل سلك توصيل؟
نعم، يتم اختبار كل سلك توصيل ألياف LC-LC متعدد الأوضاع في المصنع بنسبة 100%، ويتم توفير بيانات اختبار فقدان الإدخال الفردية مع كل وحدة معبأة.
ما هو الحد الأدنى لنصف قطر الانحناء لهذا الكابل؟
يحافظ الكابل على أداء ممتاز بنصف قطر انحناء يصل إلى 7.5 مم، مع تغير في التوهين أقل من 0.20 ديسيبل عند 850 نانومتر.
إرشادات التثبيت والتعامل
- استخدم دائمًا إدارة الكابلات المناسبة لتجنب الانحناءات الحادة أسفل الحد الأدنى لنصف القطر
- احتفظ بأغطية الغبار على الموصلات عندما لا تكون قيد الاستخدام لمنع التلوث
- تجنب الشد المفرط أثناء التثبيت - يجب ألا تتجاوز قوة السحب القصوى 25 رطلاً
- تأكد من نظافة الموصلات قبل التزاوج باستخدام أدوات تنظيف الألياف الضوئية المناسبة
- قم بالتخزين في بيئة باردة وجافة بعيدًا عن أشعة الشمس المباشرة عندما لا تكون قيد الاستخدام
- تحقق من التوافق مع المعدات وأجهزة الإرسال والاستقبال الموجودة قبل النشر
