سلك التصحيح من الفئة 6A بقطر 5.2mm 750+ دورة إدراج وأداء 500 ميغاهرتز للشبكات عالية الكثافة
تفاصيل المنتج:
| اسم العلامة التجارية: | Commscope |
| رقم الموديل: | PC-C6AU-LSB1-WH-3M |
| وثيقة: | PC-C6AU-LSB1-WH .pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | صندوق |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| فئة أنسي/تيا: | 6A | نوع الكابل: | U/UTP (غير محمي) |
|---|---|---|---|
| نوع الموصل: | سلك صلب | الواجهة، الموصل أ: | قابس RJ45 |
| خصائص الواجهة: | معيار | موصل واجهة: | قابس RJ45 |
| طول: | 2 م | ||
| إبراز: | سلك توصيل Cat 6A بقطر 5.2 ملم,كابل إيثرنت يتحمل 750+ دورة إدخال,كابل شبكة بتردد 500 ميجاهرتز,750+ insertion cycles Ethernet Cable,500 MHz Network Cable |
||
منتوج وصف
سلك التصحيح من الفئة 6A بقطر 5.2mm 750+ دورة إدراج وأداء 500 ميغاهرتز للشبكات عالية الكثافة

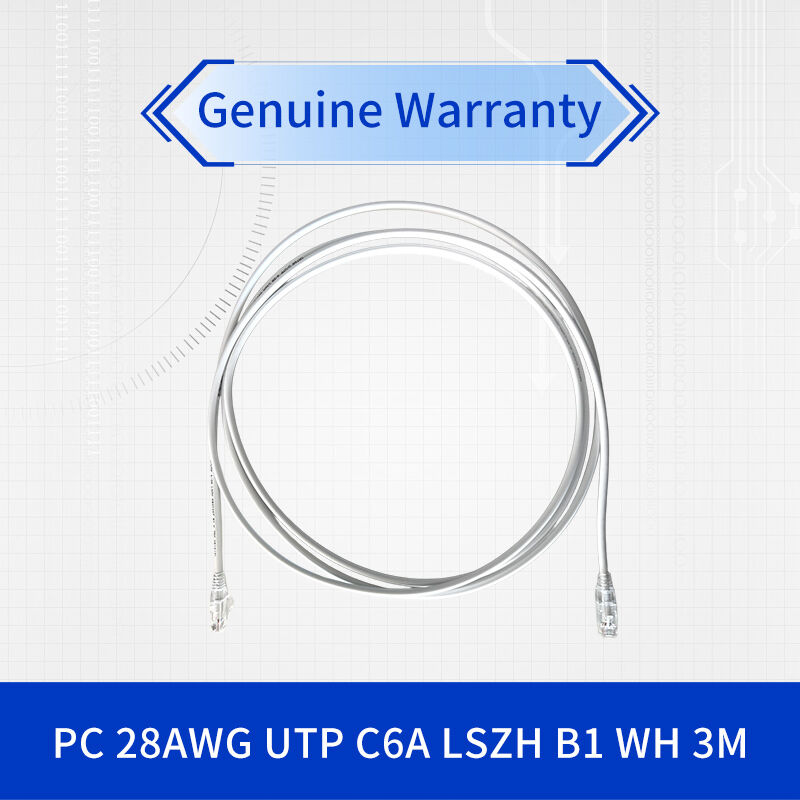

CommScope 28AWG CAT6A U/UTP LSZH شبكة الشبكة
حل اتصال عالي الكثافة لبيئات الشبكة المتطلبة
ملخص التنفيذي
تم تصميمه لأداء متفوق في المنشآت المحدودة بالمساحة ، يجمع هذا الكابل الشبكي من الفئة 6A بين قدرات نقل متقدمة مع تصميم 28AWG مضغوط.إن بناء U / UTP ومادة سترة LSZH توفر موثوقة، الاتصال الآمن لشبكات المؤسسات الحديثة وتطبيقات مراكز البيانات.
خصائص الأداء الحاسمة
التصميم الذي يستهلك مساحة أقل
يقلل ملف 28AWG النحيف من حجم الكابلات بنسبة 25-30٪ مقارنةً بكابلات Cat6A القياسية ، مما يتيح كثافة منفذ أعلى وتحسين إدارة تدفق الهواء.
تعزيز الامتثال للسلامة
يلبي سترة LSZH التصنيف الصارم للاشتعال B1 (GB / T 31247) ، مما يقلل من الدخان والانبعاثات السامة في سيناريوهات الحريق.
الهندسة المعمارية التقنية

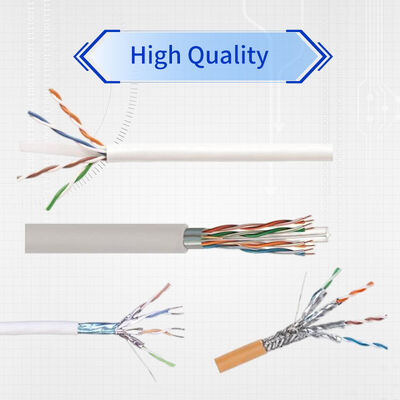

يستخدم هذا السلك الشبكي الموصلات النحاسية 28AWG المصممة بدقة مرتبة في أربعة أزواج ملتوية متوازنة. The U/UTP (Unshielded Twisted Pair) design incorporates precise twist ratios and high-quality dielectric materials to maintain signal integrity while minimizing crosstalk and electromagnetic interference.
طريقة الإرسال
يستخدم الكابل أساليب متقدمة لتحسين فقدان العودة واستقرار المعوقة لدعم نقل 10GBASE-T على عرض النطاق الترددي 500 ميغاهرتز.تصميم خط نقل متوازن يضمن أداء متسق عبر الأزواج الأربعة، في حين أن الهندسة الزوجية المُتحسّنة تقلّل من التشابك الغريب في المنشآت ذات الكثافة العالية.
سيناريوهات النشر
تطبيقات مركز البيانات
- اتصال التبديل من أعلى الرف
- الاتصالات بين الخادم والبديل
- توزيع لوحات التصحيح عالية الكثافة
- اتصالات شبكة منطقة التخزين
البنية التحتية للمؤسسات
- محطة العمل إلى وصلات منفذ الشبكة
- الاتصالات المتقاطعة لغرفة الاتصالات
- تثبيتات الهاتف IP ونظام VoIP
- اتصال نقطة وصول لاسلكية
البيئات المتخصصة
- أنظمة شبكة الرعاية الصحية
- شبكات المؤسسات التعليمية
- المرافق الحكومية والعسكرية
- شبكات النقل والطيران
المواصفات التقنية
| الفئة | المواصفات | تفاصيل |
|---|---|---|
| الأداء الكهربائي | معيار الإرسال | ANSI/TIA-568.2-D Cat6A، ISO/IEC 11801 الفئة Ea |
| البناء المادي | حجم الموصل | 28AWG النحاس المتعرج |
| قطر الكابل | 5.2 ملم | |
| نظام الجهاز | نوع الواجهة | RJ45 (8P8C) T568B |
| تصنيف الصمود | 750+ دورة إدراج | |
| البيئة | درجة حرارة العمل | -10°C إلى +60°C |
| مادة السترة | LSZH (الهيولوجين منخفض الدخان صفر) |
المزايا المقارنة
مقابل كابلات Cat6A القياسية
يوفر سلك الشبكة 28AWG هذا أداءً كهربائيًا متطابقًا مع بدائل 23AWG الأكثر ضخامة مع توفير قدرات إدارة كابلات محسنة بشكل كبير.يسمح القطر المنخفض بتثبيت كثافة أعلى دون المساس بجودة الإرسال.
تفوق السلامة
على عكس الكابلات القياسية المغطاة بـ PVC ، يزيل بناء LSZH المواد الهالوجينية التي يمكن أن تنتج غازات تآكلية وسمية أثناء الاحتراق ،توفير مزايا أمنية حاسمة في الأماكن المغلقة والمرافق العامة.
تحسين المدى الطويل
تتجاوز درجة دورة الإدراج 750 + المعايير المعتادة في الصناعة ، مما يضمن موثوقية طويلة الأجل في البيئات التي تتطلب إعادة تكوين متكررة ، مثل مراكز البيانات وإعدادات المختبر.
دعم الخبراء والخدمات
تقدم CommScope دعمًا تقنيًا شاملًا لهذه الكابلات الشبكة عالية الأداء ، بما في ذلك إرشادات التثبيت ، والتحقق من صحة الأداء ، والتحقق من التوافق.شبكة الدعم العالمية لدينا تضمن الاستجابة السريعة للأسئلة التقنية وتحديات النشر.
الاستفسارات الشائعة
ما هي المسافة القصوى التي يدعمها سلك التصحيح Cat6A هذا لتطبيقات 10GbE؟
هذا كابل شبكة Cat6A عالي الجودة يوفر أداء إثنترنيت كامل 10 جيجابيت حتى 30 مترمما يجعلها مثالية لمراكز البيانات العادية وتطبيقات تصحيح المؤسسات حيث تهيمن عمليات تشغيل أقصر.
هل موصل 28AWG مناسب لتطبيقات Power over Ethernet؟
نعم، هذا سلك التصحيح للشبكة تم تصميمه لدعم تطبيقات IEEE 802.3bt Type 4 PoE++،توفير ما يصل إلى 90 واط من الطاقة مع الحفاظ على خصائص نقل البيانات المثلى ضمن نطاق الطول المحدد.
ما هي الشهادات التي يحملها كابل الشبكة هذا؟
هذا الكابل Cat6A U/UTP يتوافق مع ANSI/TIA-568.2-D، ISO/IEC 11801 الفئة Ea، ويتوافق مع متطلبات GB/T 31247 للاشتعال.كما أنها تلبي معايير RoHS البيئية للقيود على المواد الخطرة.
إرشادات التثبيت والاحتياطات
- الحفاظ على الحد الأدنى من نصف قطر الانحناء 4x قطر الكابل أثناء التثبيت
- تجنب التوتر المفرط أثناء السحب (حد أقصى 25 رطل / 110 ن)
- ضمان تخفيف الضغط بشكل مناسب في نقاط الاتصال
- التحقق من التوافق مع منافذ معدات محددة قبل التثبيت
- تخزين في بيئات خاضعة للرقابة عندما لا تستخدم
- استخدام الملحقات المناسبة لإدارة الكابلات لمنع الإجهاد
- اختبار الأداء من نهاية إلى نهاية بعد التثبيت
- اتبع القواعد واللوائح الكهربائية المحلية
