NETCONNECT الفئة 6A 24 لوحة التصحيح القابلة للتركيب على الرف 1U لتركيبات الشبكات عالية الكثافة
تفاصيل المنتج:
| اسم العلامة التجارية: | Commscope |
| رقم الموديل: | 760237032 |
| وثيقة: | 760237032 _ .pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | صندوق |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| فئة ANSI/TIA: | 6A | نوع الكابل: | غير محمي |
|---|---|---|---|
| لون: | أسود | نوع الموصل: | الصلبة | الذين تقطعت بهم السبل |
| الوحدات والكمية: | 4 | نمط اللوحة: | مستقيم |
| إبراز: | لوحة توصيل من الفئة 6A,لوحة باتش 24 منفذ,لوحة توصيل قابلة للتركيب على الحامل 1U,24 Port Patch Panel,1U Rack-Mountable Patch Panel |
||
منتوج وصف

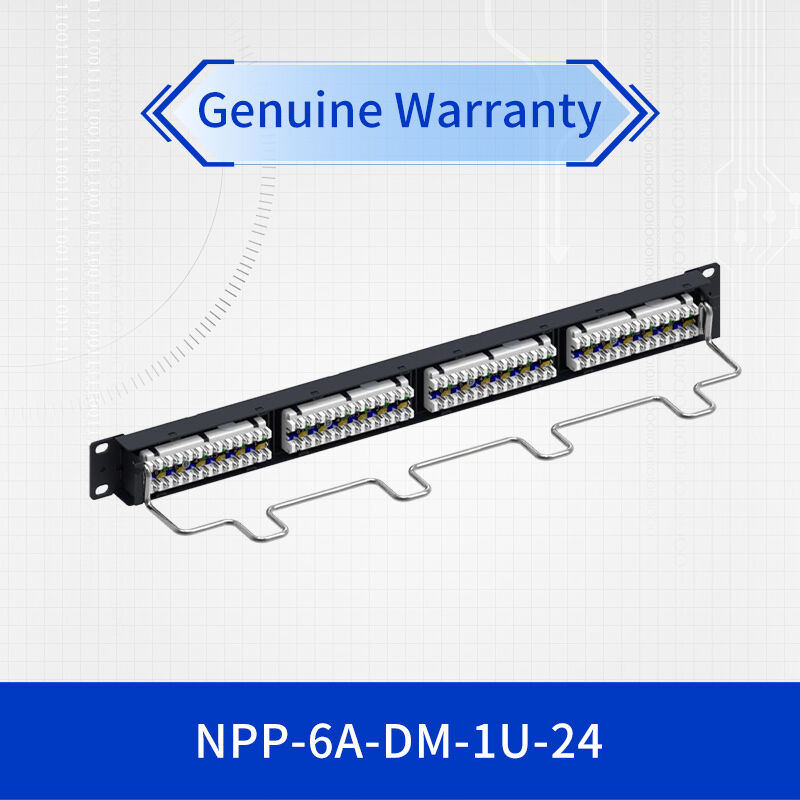

NETCONNECT فئة 6A لوحة وحدة توزيع غير محمية ، 1U ، 24 منفذ
لمحة عامة عن المنتج
(نيتكونكت) يمثل الجيل القادم من تقنية لوحة التصحيح ذات الأداء العالي من الفئة 6A غير المحميةهذه وحدة توزيع 1U القابلة للتركيب على الرف تقدم أداء استثنائي مع الحفاظ على التوافق مع البنية التحتية الحالية للفئة 6 و 5eمع 24 منفذًا في عامل شكل 1U مضغوط ، فإن لوحة التصحيح هذه تعمل على تحسين مساحة الرف مع ضمان اتصال موثوق به لبيئات الشبكة المتطلبة.
الميزات والفوائد المتقدمة
أداء 10GbE
يدعم 10 جيجابيت إثنتر حتى 100 متر مع عرض النطاق الترددي 500 ميغا هرتز، يتجاوز متطلبات الفئة 6A.
التصميم ذو الكثافة العالية
24 منفذًا في مساحة 1U واحدة تعظيم كفاءة الرف مع الحفاظ على قدرات إدارة الكابلات المتفوقة.
دعم PoE محسن
متوافقة بالكامل مع IEEE 802.3bt (النوع 4) لتطبيقات PoE++ عالية الطاقة تصل إلى 90W.
حماية عالية من الصوت الخارجي
التصميم المتقدم يقلل من الصوت المتقاطع الغريب لأداء موثوق به 10GbE في المنشآت عالية الكثافة.
المواصفات التقنية
| المواصفات | تفاصيل |
|---|---|
| نوع المنتج | لوحة وحدات التوزيع غير المحمية، الفئة 6A |
| فئة الأداء | ANSI/TIA الفئة 6A، فئة ISO/IEC EA |
| تكوين الميناء | 24 منفذ، مساحة رف 1U |
| معايير الإرسال | ANSI/TIA-568.2-D، ISO/IEC 11801 الفئة EA |
| نوع الإنهاء | IDC (اتصال التحول العازل) |
| مخططات الأسلاك | T568A و T568B |
| كابل متوافق | 22-24 AWG ، صلبة أو متدلية (0.762mm - 1.168mm قطر) |
| الأبعاد (HxWxD) | 44.45ملم × 482.6ملم × 119.38ملم (1.75" × 19" × 4.7") |
| درجة حرارة العمل | -10 درجة مئوية إلى +60 درجة مئوية (14 درجة فهرنهايت إلى 140 درجة فهرنهايت) |
| عمر الإدراج | 750+ دورة على الأقل |
مواصفات الأداء
| المعلم | المواصفات |
|---|---|
| عرض النطاق | 500 ميغاهرتز (أداء فئة 6A) |
| دعم معدل البيانات | 10GBASE-T إلى 100m، 1000BASE-T إلى 100m |
| الكهربائية المقاومة للجهد | 1،000 فاكت اتصال إلى اتصال، 1500 فاكت سطح موصل |
| مقاومة العزل | 500 MΩ على الأقل |
| التصنيف الحالي | 1.5 A @ 20°C (68°F) |
| قوة الاحتفاظ بالمغلق | 133 ن (29.9 رطل) الحد الأدنى |
| الامتثال لـ PoE | IEEE 802.3bt (النوع 4) لتقديم طاقة تصل إلى 90 واط |
التطبيقات الموصى بها
- البنية التحتية للشبكة 10GbE:مثالية للأسلاك العمودية والأسطوانية التي تدعم تطبيقات إثنترات 10 جيجابيت
- مراكز البيانات عالية الكثافة:مثالية لغرف الخادم ومراكز البيانات التي تتطلب الكثافة القصوى للموانئ مع أداء 10GbE
- قوة عبر توزيعات الايثنر:يدعم تطبيقات PoE++ عالية الطاقة بما في ذلك كاميرات PTZ ونقاط الوصول والعملاء الرقيقين
- شبكات الحرم الجامعي للشركات:مصممة لبيئات الشركات التي تتطلب اتصالًا 10GbE ثابتًا في المستقبل
- الرعاية الصحية والتعليممناسب لتطبيقات كثيفة النطاق الترددي في بيئات التصوير الطبي والتعلم الرقمي
خصائص التثبيت والتصميم
يحتوي هذا لوحة التصحيح من الفئة 6A على تصميم لوحة مستقيمة مع إدارة كابل متكاملة ، تم تصميمها خصيصًا للحفاظ على أداء 10GbE في المنشآت عالية الكثافة.البناء الحراري المقاوم للنار مع الإطار الفولاذي المغطى بالغبار يضمن المتانة والأداء الموثوق بهتصميم اللوحة المتقدم يقلل من التشابك الغريب، وهو عامل حاسم للحفاظ على أداء 10GBASE-T في بيئات الكابلات المجمعة
الامتثال والشهادات
- UL 94 V-0 تصنيف قابلية للاشتعال
- RoHS ، RoHS في المملكة المتحدة ، والصين RoHS متوافقة
- متوافق مع REACH SVHC
- نظام إدارة الجودة ISO 9001:2015
- متوافق مع RCM (السلامة الكهربائية والاتصالات)
- معايير السلامة UL و cUL
الأسئلة الشائعة
ما هو الفرق بين الفئة 6 و الفئة 6A؟
تدعم الفئة 6A 10 جيجابيت إيثيرنث تصل إلى 100 متر مع عرض النطاق الترددي 500 ميغا هرتز ، في حين أن الفئة 6 محدودة بـ 10 جيجابيت إيثيرنث تصل إلى 55 متر مع عرض النطاق الترددي 250 ميغا هرتز.توفر لوحة التصحيح من الفئة 6A أداءً متجاوزًا خارجيًا متفوقًا لـ 10GbE موثوقة في المنشآت عالية الكثافة.
هل هذه اللوحة تدعم تطبيقات PoE عالية الطاقة؟
نعم، هذه اللوحة من الفئة 6A تتوافق تماما مع معايير IEEE 802.3bt (النوع 4)دعم تطبيقات PoE ++ مع تسليم طاقة يصل إلى 90 واط لكل منفذ للأجهزة المتطلبة مثل كاميرات PTZ ونقاط الوصول عالية الأداء.
ما هي أنواع الكابلات المتوافقة مع لوحة التصحيح من الفئة 6A؟
هذه الوحدة التوزيعية غير المحمية تدعم كل من الموصلات الصلبة والشبكة تتراوح من 22-24 AWG ، مع قطر الكابلات بين 0.762mm (0.03in) و 1.168mm (0.046in) ،متوافق مع الكابلات القياسية من الفئة 6A.
ملاحظات التثبيت
- ضمان فصل الكابلات والحزم المناسبة للحفاظ على أداء الصوت المتقاطع
- استخدام المكونات المعتمدة من الفئة 6A في جميع أنحاء القناة للحصول على أداء 10GbE مضمون
- اتبع توصيات الشركة المصنعة لإدارة نصف قطر المنحنى والكابلات
- التحقق من تقنيات الانتهاء المناسبة للحفاظ على خصائص المعوقة
- اختبار القنوات المثبتة للتحقق من صحة مواصفات أداء الفئة 6A
