NETCONNECT فئة 6 لوحة التصحيح غير المحصنة 1U قابلة للتركيب على الرف 24 منفذ ANSI/TIA-568.2-D متوافقة مع IEEE 802.3bt متوافقة
تفاصيل المنتج:
| اسم العلامة التجارية: | Commscope |
| رقم الموديل: | 760237024 |
| وثيقة: | 760237024 _ .pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | صندوق |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| نمط اللوحة: | مستقيم | فئة ANSI/TIA: | 6 |
|---|---|---|---|
| نوع الكابل: | غير محمي | لون: | أسود |
| نوع الموصل: | الصلبة | الذين تقطعت بهم السبل | الوحدات والكمية: | 4 |
| إبراز: | لوحة توصيل قابلة للتركيب على الحامل 1U,لوحة وحدة توزيع متوافقة مع ANSI/TIA-568.2-D,لوحة توصيل شبكة متوافقة مع IEEE 802.3bt,ANSI/TIA-568.2-D Compliant Distribution Module Panel,IEEE 802.3bt Compatible Network Patch Panel |
||
منتوج وصف

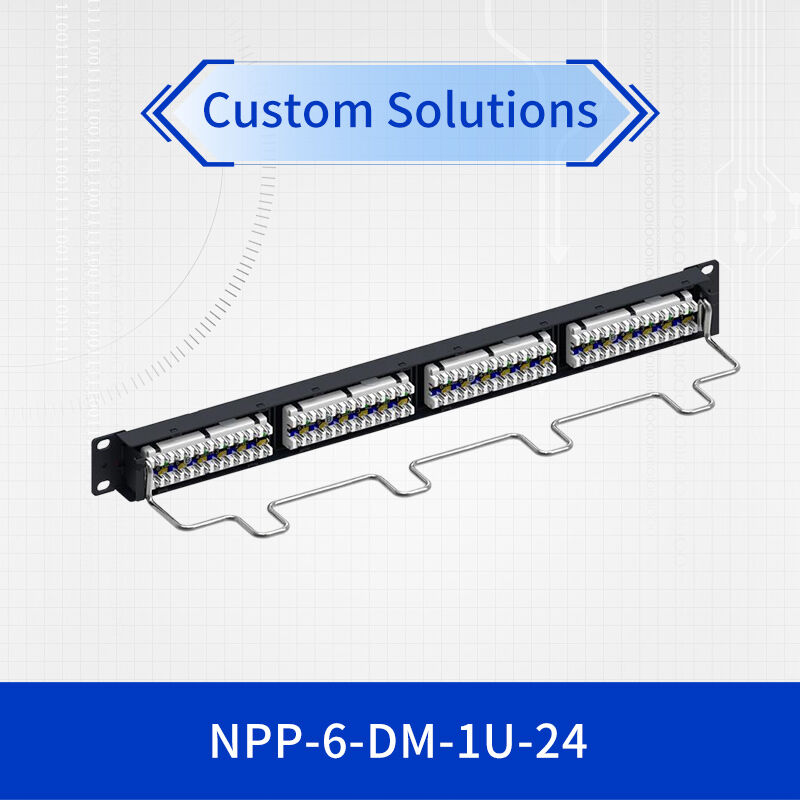

NETCONNECT فئة 6 لوحة وحدة توزيع غير محمية، 1U، 24 منفذ
لمحة عامة عن المنتج
تمثل NETCONNECT لوحة تثبيت عالية الأداء من الفئة 6 غير المحصنة مصممة للبيئات الحديثة لشبكات المؤسسات.توفر وحدة التوزيع القابلة للتركيب على الرف 1U هذه 24 منفذًا من الاتصال الموثوق به مع تحسين استخدام مساحة الرفتم تصميم هذه اللوحة لتلبية معايير الصناعة الصارمة لضمان أداء ثابت لكل من تطبيقات توفير البيانات والطاقة.
الميزات الرئيسية والفوائد
التصميم ذو الكثافة العالية
24 منفذًا في مساحة 1U واحدة تعظيم كفاءة الرف مع الحفاظ على إمكانية الوصول لإدارة الكابلات.
التوافق العالمي
يدعم كل من الموصلات الصلبة والشبكة من 22-24 AWG ، حيث يستوعب أنواع مختلفة من الكابلات.
استدامة متزايدة
مصممة لـ 750 دورة إدخال مع جهات اتصال مطلية بالنيكل لضمان الموثوقية طويلة الأجل
تشغيل عبر الايثرنت جاهز
متوافقة بالكامل مع IEEE 802.3bt (النوع 4) لتطبيقات PoE عالية الطاقة.
المواصفات التقنية
| المواصفات | تفاصيل |
|---|---|
| نوع المنتج | لوحة وحدات التوزيع غير المحمية، الفئة 6 |
| تكوين الميناء | 24 منفذ، مساحة رف 1U |
| الامتثال للمعايير | ANSI/TIA-568.2-D، ISO/IEC 11801 الفئة E |
| نوع الإنهاء | IDC (اتصال التحول العازل) |
| مخططات الأسلاك | T568A و T568B |
| كابل متوافق | 22-24 AWG، صلبة أو متقطعة |
| الأبعاد (HxWxD) | 44.45ملم × 482.6ملم × 119.38ملم (1.75" × 19" × 4.7") |
| درجة حرارة العمل | -10 درجة مئوية إلى +60 درجة مئوية (14 درجة فهرنهايت إلى 140 درجة فهرنهايت) |
| عمر الإدراج | 750+ دورة على الأقل |
| الامتثال لـ PoE | متوافق مع IEEE 802.3bt (النوع 4) |
مواصفات الأداء
| المعلم | المواصفات |
|---|---|
| الجهد الكهربائي المقاوم للكهرباء (التواصل مع التواصل) | 1،000 فاك @ 60 هرتز |
| الجهد الكهربائي المقاوم (السطح الموصل) | 1500 فاك @ 60 هرتز |
| مقاومة العزل | 500 MΩ على الأقل |
| التصنيف الحالي | 1.5 A @ 20°C (68°F) |
| قوة الاحتفاظ بالمغلق | 133 ن (29.9 رطل) الحد الأدنى |
التطبيقات الموصى بها
- البنية التحتية لشبكة المؤسسات:مثالية لإطار التوزيع الرئيسي والإطار التوزيع المتوسط في بيئات الشركات
- توزيعات مراكز البيانات:مناسبة لغرفة الخادم ومركز البيانات مع متطلبات الكثافة العالية
- الشبكات التي تمكن من PoE:يدعم تطبيقات Power over Ethernet بما في ذلك كاميرات IP ونقاط الوصول وهواتف VoIP
- أنظمة الكابلات المهيكلة:مثالية لتركيبات الكابلات المهيكلة المتوافقة مع TIA-568
- شبكات المباني التجارية:مصممة لمباني المكاتب والمرافق التعليمية وبيئات الرعاية الصحية
خصائص التثبيت والتصميم
هذه اللوحة من الفئة 6 تمتلك تصميم لوحة مستقيمة مع إدارة الكابلات المتكاملة، مما يسهل التثبيت المنظم في رفوف 19 بوصة قياسية.البناء الحراري البلاستيكي المقاوم للنار يضمن المتانة، في حين أن الإطار الصلب المغلف بالمسحوق يوفر سلامة هيكلية. تدعم اللوحة كل من مخططات الأسلاك T568A و T568B ، مما يوفر المرونة لمتطلبات التثبيت المختلفة.
الامتثال والشهادات
- UL 94 V-0 تصنيف قابلية للاشتعال
- RoHS ، RoHS في المملكة المتحدة ، والصين RoHS متوافقة
- متوافق مع REACH SVHC
- نظام إدارة الجودة ISO 9001:2015
- متوافق مع RCM (السلامة الكهربائية والاتصالات)
الأسئلة الشائعة
أي أنواع الكابلات متوافقة مع هذه اللوحة؟
تدعم وحدة التوزيع غير المحمية هذه كل من الموصلات الصلبة والمتشابكة التي تتراوح بين 22-24 AWG ، مع قطر الكابلات بين 0.762mm (0.03in) و 1.168mm (0.046in).
هل تدعم لوحة التصحيح هذه تطبيقات Power over Ethernet؟
نعم، هذه اللوحة من الفئة 6 تتوافق بالكامل مع توصيات IEEE 802.3bt (النوع 4) لتقديم الطاقة بأمان عبر كابلات LAN عند تثبيتها وفقًا للمعايير الصناعية.
ما هو العمر المتوقع لهذه اللوحة؟
تم تصنيف اللوحة لمدة 750 دورة إدخال على الأقل مع سدادات متوافقة مع معيار IEC 60603-7 ، مما يضمن موثوقية طويلة الأجل في البيئات التي يتم إعادة تكوينها بشكل متكرر.
ملاحظات التثبيت
- ضمان التخفيف المناسب من إجهاد الكابل للحفاظ على سلامة الانتهاء
- اتبع توصيات الشركة المصنعة لإدارة نصف قطر المنحنى والكابلات
- التحقق من التوافق مع بنية تحتية الكابلات القائمة قبل التثبيت
- الحفاظ على نطاق درجة حرارة التشغيل المناسب لأداء مثالي
- استخدام أدوات الإنهاء المناسبة لضمان اتصالات IDC موثوقة
