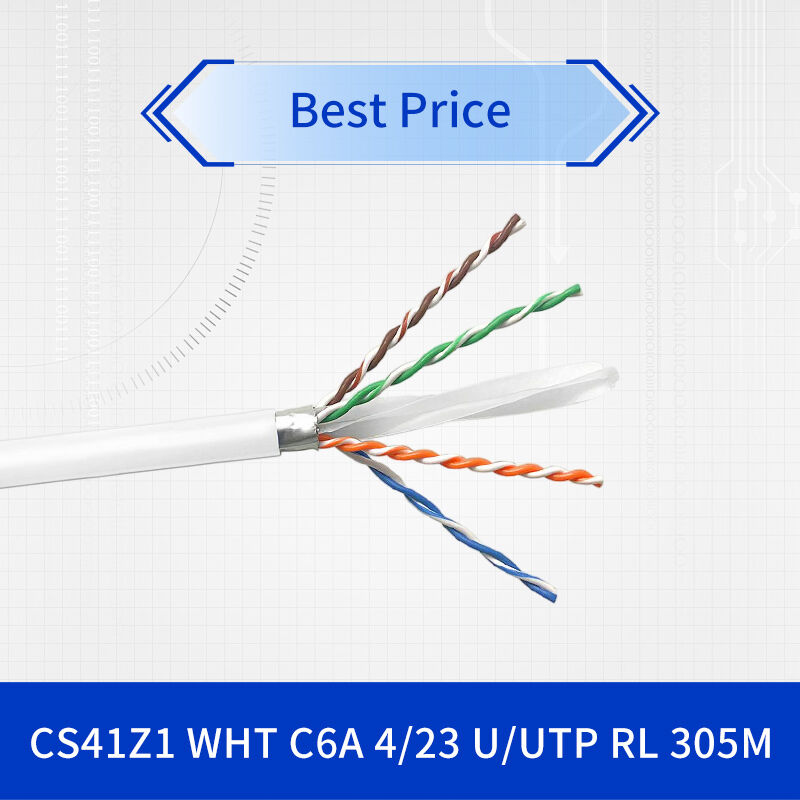

CommScope NETCONNECT فئة 6A كابل شبكة U / UTP مع 500 ميغاهرتز عرض النطاق الترددي 23 AWG النحاس الصلب في ريل 305 متر
تفاصيل المنتج:
| اسم العلامة التجارية: | Commscope |
| رقم الموديل: | 884050804/10 |
| وثيقة: | P360_884050804-10_external.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | صندوق |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| فئة المنتج: | الفئة 6A كابل U/UTP | نوع الحماية: | غير محمي (U/UTP) |
|---|---|---|---|
| الحد الأقصى للتردد: | 500 ميغاهيرتز | حجم الموصل: | 23 AWG |
| مادة سترة: | دخان منخفض بدون هالوجين | نوع التغليف: | بكرة |
| إبراز: | كابل شبكة بتردد 500 ميجاهرتز,كابل إيثرنت 23 AWG,بكرة كابل Cat6A U/UTP بطول 305 متر,23 AWG Ethernet Cable,305-meter reel Category 6A U/UTP Cable |
||
منتوج وصف
CS41Z1 WHT C6A 4/23 U/UTP RL 305M
وصف المنتج
كابل U/UTP من فئة CommScope NETCONNECT 6A
كابل متقدم غير محمي للبنية التحتية للشبكة 10 جيجابايت
يمثل CommScope CS41Z1 WHT C6A 4/23 U/UTP RL 305M قمة تكنولوجيا الكابلات غير المحمية ، حيث يوفر أداء فئة 6A لبيئات الشبكة عالية السرعة.يجمع هذا الكابل UTP المتميز بين قدرات النطاق الترددي المحسنة مع الخصائص الكهربائية الفائقة لدعم تطبيقات إيثيرنث 10 جيجابيتالسترة البيضاء لـ LSZH وامتثال المعايير الشاملة تجعل هذا الكابل الشبكي الخيار المثالي لتركيبات كثيفة البيانات حيث الأداء والسلامة والموثوقية في المقام الأول.
- 10GBASE-T جاهزيدعم عرض النطاق الترددي 500 ميغاهرتز لـ 10 جيجابيت إثنتر حتى 100 متر
- البناء المتقدم:23 AWG موصلات النحاس الصلبة مع عزل الزوج المثالي
- تحسين السلامة:سترة الهالوجين منخفضة الدخان صفر للحد من الانبعاثات السامة
- "بيو" ذو قوة عاليةمتوافق مع IEEE 802.3bt (النوع 4) لتطبيقات الطاقة المتطلبة عبر Ethernet
- الشهادة العالمية:تلبي معايير ANSI/TIA-568.2-D و ISO/IEC 11801 الفئة EA
خصائص المنتج
- كابل U/UTP غير محمي من الفئة 6A مع تكوين 4 أزواج
- 23 AWG الموصلات النحاسية الصلبة العارية للإشارة العالية
- مادة سترة بيضاء منخفضة الدخان صفر الهالوجين (LSZH)
- تكنولوجيا معزولة متقدمة لتقليل الصوت الخارجي
- 305 مترًا من التغليف المكعب للمنشآت الكبيرة
- دعم الترددات الموسعة حتى 500 ميغاهرتز
التكنولوجيا والامتثال للمعايير
يتضمن هذا الكابل UTP من الفئة 6A تقنيات تصنيع متطورة مع اختبارات كهربائية شاملة لضمان أداء استثنائي في بيئات عالية الكثافة.كابل الشبكة يتجاوز مواصفات الفئة 6 مع تحسين أداء crosstalk الأجنبي وخصائص خسارة العودة المتفوقةتتضمن الامتثال للمعايير العالمية ANSI / TIA-568.2-D ، ISO / IEC 11801 Class EA ، واللوائح البيئية مثل متطلبات RoHS و REACH-SVHC و China-ROHS.
مبدأ العمل
يعمل كابل U/UTP من الفئة 6A باستخدام نسب الالتواء المصممة بدقة وتكنولوجيا الفصل المتقدمة للزوج للحفاظ على سلامة الإشارة في الترددات العالية.الأزواج الملتوية الفردية الأربعة داخل كابل الشبكة تستخدم معدلات التواء مختلفة تقلل من كل من التداخلات المتقاطعة الداخلية والخارجيةيستخدم تصميم كابل UTP هذا مبادئ نقل متوازنة حيث يتم إلغاء التداخل الكهرومغناطيسي الذي يؤثر على كلا الموصلين في زوج بشكل فعال في الطرف المتلقي.يحافظ كابل الفئة 6A على عائق 100 أوم ثابت مع تأخير انتشار ضئيل لنقل إيثيرنت موثوق به 10 جيجابيت.
سيناريوهات التطبيق
هذا الكابل UTP عالي الأداء تم تصميمه لبيئات الشبكة المطالبة بما في ذلك مراكز البيانات، العمود الفقري للمؤسسات، شبكات تصوير الرعاية الصحية، المؤسسات التعليميةوأرضيات التداول الماليةتم تصميم كابل U/UTP من الفئة 6A خصيصًا لتركيبات 10GBASE-T حيث يتطلب أداء مضمون يصل إلى 100 متر.تصميم كابل الشبكة غير المحمي يجعله مثاليًا للتركيبات حيث يجب تقليل تعقيد الأرض مع تحقيق أداء متفوق في بيئات الكابلات عالية الكثافة.
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| نوع الكابل | الفئة 6A U/UTP |
| الحد الأقصى للتردد | 500 ميغاهرتز |
| مقياس القيادة | 23 AWG النحاس المجرد الصلب |
| لون السترة | الأبيض |
| طول الكابل | 305 متر (1000 قدم) |
| عائق خاص | 100 أوم ± 15 أوم |
| تأخير الانتشار | 536 ns/100m على الأكثر |
المزايا التنافسية
يقدم كابل CS41Z1 الفئة 6A UTP مزايا كبيرة من خلال مزيجه من عرض النطاق الترددي المحسن وأداء crosstalk الأجنبي المتفوق ، والتركيب البسيط.بالمقارنة مع البدائل المحمية، هذا الكابل UTP يزيل تعقيد الترسيم السليم بينما لا يزال يوفر أداء 10 جيجابايت.يقدم بناء كابل الشبكة المتقدم أداءً أفضل من كابلات الفئة 6A القياسية، مما يجعلها مثالية لتركيبات عالية الكثافة. يضمن حجم موصل 23 AWG مقاومة DC أقل لتحسين كفاءة الطاقة عبر Ethernet على مسافات أطول.
الخدمة والدعم
تقدم كومسكوب دعمًا تقنيًا وشاملًا ووثائقًا لجميع منتجات NETCONNECT الفئة 6A ، بما في ذلك هذا الكابل UTP المتقدم.يتم دعم كابل الشبكة من قبل برنامج ضمان الجودة العالمي CommScope وتصنيعها وفقا لمعايير الامتثال البيئية الصارمةوتشمل الموارد التقنية إرشادات التثبيت ومواصفات الأداء ومعلومات التوافق لضمان النجاح في نشر مختلف بيئات الشبكة.
الأسئلة الشائعة
ما هي الميزة الرئيسية للفئة 6A على الفئة 6؟
كابلات الفئة 6A تدعم ترددات ضعف (500 ميغاهرتز مقابل 250 ميغاهرتز) وهي مصممة خصيصًا لتطبيقات إيثرنت 10 جيجابيت تصل إلى 100 متر.مع تحسين كبير في أداء الصوت المتقاطع الغريب للمنشآت عالية الكثافة.
هل يمكن استخدام هذا الكابل UTP في بيئات عالية التداخل؟
نعم، هذا الكابل UTP الفئة 6A يحتوي على عزل زوج متقدم وتكنولوجيا التواء التي توفر مقاومة ضوضاء ممتازة،مما يجعلها مناسبة لمعظم البيئات التجارية دون الحاجة إلى بناء محمي.
ما الذي يجعل هذا الكابل مناسب لتطبيقات PoE؟
يوفر موصلات AWG 23 مقاومة DC أقل ، مما يقلل من فقدان الطاقة على المسافة ، ويتم اختبار الكابل وتصديقه للامتثال لمعايير PoE عالية الطاقة IEEE 802.3bt (النوع 4).
هل هناك حاجة إلى إيقاف خاص لأداء الفئة 6A؟
في حين يمكن استخدام موصلات RJ45 القياسية ، فإن الأداء الأمثل يتطلب موصلات ومقابس تصنيفها فئة 6A التي تحافظ على خصائص نقل الكابل المحسنة في جميع أنحاء القناة.
ملاحظات التثبيت والاستخدام
عند تثبيت هذا الكابل UTP من الفئة 6A ، حافظ على إرشادات نصف قطر الانحناء المناسبة للحفاظ على أداء الإرسال.يجب تثبيت كابل الشبكة بعيدا عن مصادر قوية للتداخل الكهرومغناطيسي عندما يكون ذلك ممكنابالنسبة لتطبيقات 10 جيجابايت، تأكد من أن جميع أجهزة الاتصال (المقبسات، المربعات، الموصلات) تصنف لأداء الفئة 6A للحفاظ على مواصفات القناة.تم تصميم كابل UTP لتطبيقات الكابلات الأفقية ويجب اختباره وفقًا للمعايير ذات الصلة للتحقق من معايير الأداء.
