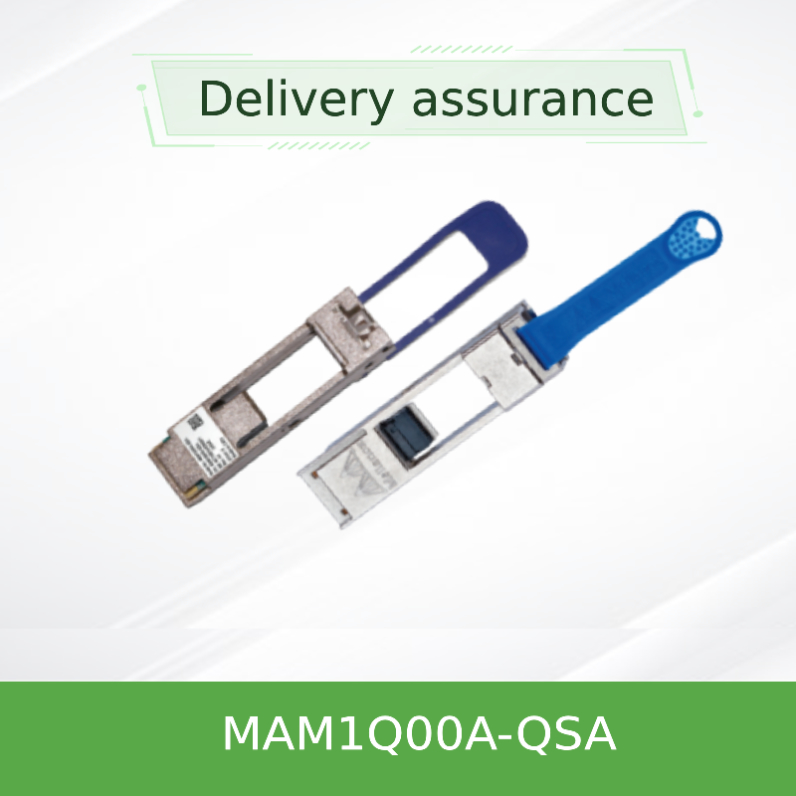

Mellanox MAM1Q00A-QSA محول واجهة الشبكة من QSFP+ إلى SFP+
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MAM1Q00A-QSA |
| وثيقة: | MAM1Q00A-QSA.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1pcs |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| نموذج لا.: | MAM1Q00A-QSA | شكل: | مكعب |
|---|---|---|---|
| قوة: | طاقة 3.3 فولت واحدة | Dynamix QSA: | QSFP+ إلى SFP+ |
| درجة حرارة التشغيل: | 0 ℃ - 70 ℃ | التقنيات: | CMIS |
| تكنولوجيا: | دعم IB و ETH | علامة تجارية: | ميلانوكس |
| إبراز: | SFP+ Adapter Network Interface,Mellanox QSFP+ to SFP+ Adapter,Mellanox QSFP+ to SFP+ Adapter |
||
منتوج وصف
ملانوكس MAM1Q00A-QSA DynamiX QSFP + إلى SFP + محول
تحويل واجهة الشبكة عالية الأداء
يوفر محول Mellanox DynamiX MAM1Q00A-QSA اتصالًا سلسًا بين منافذ QSFP + ذات أربع مسارات ومستقبلات أو كابلات SFP + ذات مسار واحد.هذا المكيف الشبكي المبتكر يسمح بالتكامل الفعال من حيث التكلفة لتقنيات واجهة الشبكة المختلفة مع الحفاظ على أداء وموثوقية مثالية.
التوافق بين العديد من البائعين
يعمل مع جميع الشركات الرئيسية في مجال وحدات الضوء وموردي كابلات النحاس المباشرة
الامتثال للمعايير
الامتثال الكامل لمعايير QSFP + MSA SFF-8436 و SFP + MSA SFF-8418/8419
خصائص المنتج
المواصفات الفيزيائية
- عامل الشكل QSFP + مع حاوية SFP +
- آلية قفل آمنة للاتصالات الموثوقة
- تصميم المعوقات المتطابقة (معوقات 90-110Ω المميزة)
- البناء المتوافق مع RoHS
- بنية خسارة إدراج منخفضة
خصائص الأداء
- التشغيل المشترك غير المتعلق بالبائع
- الطريق المباشر إلى ذاكرة وحدة SFP
- واجهة إدارة I2C متوافقة مع SFF-8636
- يدعم 10GbE SFP + و 1GbE SFP
- براءة اختراع أمريكية مسجلة # 7934,959
المعايير التقنية والبروتوكولات
ينفذ محول الشبكة MAM1Q00A-QSA البروتوكولات القياسية للصناعة لضمان التوافق الواسع:
- أجهزة التشغيل المتعددة (QSFP+ MSA)- الامتثال لمواصفات الشكل الصغيرة الرباعية
- SFP+ MSA SFF-8418/8419- اتفاقية مصدر متعددة القابلة للتوصيل
- SFF-8636- مواصفات واجهة الإدارة لقراءة بيانات جهاز SFP
- واجهة إدارة I2C- بروتوكول الاتصال القياسي لإدارة الجهاز
- الامتثال لـ RoHS- تلبي توجيهات تقييد المواد الخطرة
مبدأ التشغيل
يعمل محول DynamiX QSA كمحول واجهة مادية وكهربائية بين عوامل شكل مختلفة. يربط المحول المسار 1 من واجهة QSFP + مباشرة مع حاوية SFP + ،في حين أن الممرات الثلاثة المتبقية على رابط QSFP + لا تزال غير متصلةيحافظ حل بطاقة الشبكة الذكية هذا على سلامة الإشارة من خلال تصميم المعوقات المتطابقة والحد الأدنى من فقدان الإدراج.
يوفر المحول الوصول المباشر إلى ذاكرة جهاز الاستقبال SFP المتصل عبر واجهة إدارة I2C ، مما يتيح التوافق الكامل مع أنظمة الإدارة الحالية وبطاقات واجهة الشبكة.يضمن هذا النهج أن جهاز الاستقبال أو الكابل SFP + المتصل يعمل كما لو كان متصلًا مباشرة بمنفذ SFP + الأصلي.
سيناريوهات التطبيق
هجرة مركز البيانات
ربط منافذ QSFP + 40GbE switch إلى منافذ 10GbE server NIC SFP + أثناء ترقية البنية التحتية ، مما يوفر مسار انتقال بطاقة الشبكة المرن.
التكامل بين العديد من البائعين
تمكين الاتصال بين المعدات من الشركات المصنعة المختلفة حيث أنواع الموانئ غير متطابقة، والخدمة كحل محول شبكة عالمية.
المواصفات التقنية
دليل اختيار الطراز
المزايا التنافسية
التوافق العالمي
على عكس الحلول المحددة للموردين، يعمل هذا محول الشبكة مع جميع الشركات الرئيسية في مجال الوحدات الضوئيةتوفير مرونة غير مسبوقة في بيئات الموردين المختلطة.
الموثوقية المثبتة
مع تكنولوجيا براءة اختراع مسجلة واختبار شامل، هذا محول بطاقة الشبكة يوفر أداء ثابت ومتانة في بيئات الشبكة المطالبة.
الخدمة والدعم
- الضمان:الضمان المحدود للجهاز لمدة عام واحد يغطي إصلاح أو استبدال الأجزاء
- التوافر:في المخزون مع القدرة على الشحن الفوري
- الدعم الفني:استشارات شاملة قبل البيع والمساعدة التقنية بعد البيع
- ضمان الجودة:اختبار دقيق لتلبية متطلبات الجودة الصارمة قبل الشحن
- سياسة الإرجاع:ضمان الرضا لمدة 30 يوما مع عملية إرجاع بسيطة
الأسئلة الشائعة
ما هي أنواع أجهزة الاستقبال المتوافقة مع MAM1Q00A-QSA؟
يدعم المحول كلاً من أجهزة الاستقبال 10GbE SFP + و 1GbE SFP التي تتوافق مع اتفاقية متعددة المصادر (MSA) لجهاز الاستقبال (SFP).إنه لا يتعلق بالبائع ويعمل مع جميع الشركات الرئيسية المصنعة للوحدات الضوئية.
هل يمكن استخدام هذا المحول مع كابلات النحاس المرتبطة مباشرة؟
نعم ، يدعم MAM1Q00A-QSA كلاً من أجهزة الاستقبال الضوئية وكابلات النحاس (DAC) المرتبطة مباشرةً مع موصلات SFP + ، مما يجعلها ملحقات بطاقة شبكة متعددة الاستخدامات لمتطلبات الاتصال المختلفة.
ما هو الفرق بين نماذج درجة الحرارة القياسية والموسعة؟
يعمل MAM1Q00A-QSA القياسي من 0 °C إلى 70 °C ، في حين أن نسخة MAM1Q00A-QSA_E الموسعة تدعم درجة الحرارة من -10 °C إلى 85 °C ،مما يجعلها مناسبة للتطبيقات الصناعية والبيئات القاسية.
هل يحتاج المكيف إلى أي برامج تشغيل خاصة أو تكوين؟
لا، المكيف سلبي تماما ولا يتطلب أي سائق أو تكوين. فإنه يوفر تحويل واجهة مادي وكهربائي شفافة للمعدات المتصلة.
إرشادات التثبيت والتشغيل
اعتبارات مهمة
- تأكد من أن مقاس بطاقة SFP + / SFP المزدوجة A10 (طول منطقة إبقاء المكونات / قناع اللحام) أكبر من 6.0mm لمنع التلف أثناء الإدراج
- لا تحاول إدخال جهاز الاستقبال SFP رأسا على عقب لأن هذا قد يضر وعاء المحول
- التحقق من التوافق مع نماذج بطاقة التبديل والواجهة الشبكة المحددة قبل النشر
- الحفاظ على ظروف التشغيل ضمن نطاقات الحرارة والرطوبة المحددة
- استخدام الاحتياطات المناسبة لـ ESD أثناء التثبيت والتعامل
- لتطبيقات درجة الحرارة الممتدة ، حدد متغير MAM1Q00A-QSA_E المصمم خصيصًا للبيئات القاسية
