كابل Mellanox MFS1S00-H010V للشبكة 200 جيجابت/ثانية HDR QSFP56 MMF
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFS1S00-H010V |
| وثيقة: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| توافر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديد وأصلي | تكنولوجيا: | إنفينيباند |
| يكتب: | ميلانوكس AOC كابل | طول الكابل: | 10 أمتار |
| نموذج: | MFS1S00-H010V | اسم: | الشبكة MFS1S00-H010V Mellanox Aoc 200Gb / S HDR QSFP56 MMF |
| الكلمة الرئيسية: | كابل ميلانوكس | ||
| إبراز: | MFS1S00-H010V mellanox aoc,QSFP56200g mellanox aoc,MFS1S00-H010V كابل شبكة aoc |
||
منتوج وصف

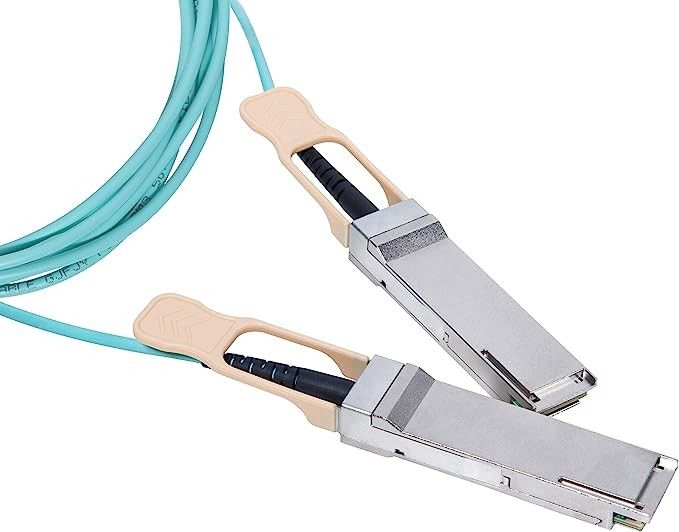

MFS1S00-H010V كابل بصري نشط QSFP56 بسرعة 200 جيجابت/ثانية (AOC)
1. نظرة عامة على المنتج
MFS1S00-H010V هو كابل بصري نشط QSFP56 عالي الأداء بسرعة 200 جيجابت/ثانية مصمم لربط مراكز البيانات المتطلبة. يدعم هذا الكابل الألياف الضوئية كلاً من معايير InfiniBand HDR و 200GbE، ويوفر نطاقًا تردديًا استثنائيًا، وزمن وصول منخفض، وأداءً موثوقًا به على مسافات تصل إلى 100 متر. تم تصميمه لبيئات عالية الكثافة، وهو يمثل حلاً مثاليًا لربط الخوادم والمفاتيح الحديثة.
2. الخصائص الرئيسية
- معدل بيانات 200 جيجابت/ثانية يدعم InfiniBand HDR و 200 جيجابت إيثرنت
- تقنية تعديل PAM4 ذات 4 قنوات بسرعة 50 جيجابت/ثانية
- عامل شكل QSFP56 قابل للتوصيل على الساخن متوافق مع SFF-8665
- استهلاك منخفض للطاقة: 5.0 واط نموذجي لكل نقطة نهاية
- مدى وصول ممتد يصل إلى 100 متر باستخدام الألياف متعددة الأوضاع (MMF)
- إمكانيات مراقبة التشخيص الرقمي (DDM) الشاملة
- متوافق مع RoHS مع واجهة إدارة SFF-8636
3. التكنولوجيا والمعايير
يتوافق كابل الألياف الضوئية المتقدم هذا مع معايير SFF-8665 و SFF-8636 و InfiniBand HDR. يشتمل على تقنية بصرية قائمة على VCSEL تدعم كلاً من مخططات التعديل PAM4 و NRZ. يضمن تصميم كابل الألياف السلبي المتكامل سلامة إشارة فائقة وأداءً ضئيلاً لمعدل خطأ البت (BER).
4. مبدأ العمل
يحول AOC الإشارات الكهربائية إلى إشارات ضوئية من خلال أجهزة إرسال VCSEL المتكاملة. تنتقل هذه الإشارات الضوئية عبر كابل الألياف الضوئية متعدد الأوضاع قبل تحويلها مرة أخرى إلى إشارات كهربائية في المحطة الطرفية المستقبلة. يعمل كل مسار بسرعة 50 جيجابت/ثانية مع وظيفة استعادة التوقيت واستعادة بيانات الساعة (CDR) المتكاملة، مما يضمن سلامة الإشارة عبر الرابط بأكمله.
5. التطبيقات
- مجموعات الحوسبة InfiniBand HDR بسرعة 200 جيجا
- الحوسبة عالية الأداء (HPC) والبنية التحتية للذكاء الاصطناعي
- الحوسبة السحابية وشبكات مراكز البيانات فائقة النطاق
- اتصال التبديل البيني (بما في ذلك NVIDIA SN3700 إلى SN4600)
- شبكات منطقة التخزين (SAN) عالية السرعة والتخزين المتصل بالشبكة (NAS)
6. المواصفات
| المعلمة | القيمة |
|---|---|
| معدل البيانات | 200 جيجابت/ثانية |
| الواجهة | QSFP56 |
| نوع الكابل | كابل بصري نشط (AOC) |
| نوع الألياف | ألياف متعددة الأوضاع (MMF) |
| الطول | 10 أمتار |
| استهلاك الطاقة | 5.0 واط (نموذجي لكل طرف) |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 70 درجة مئوية |
| المراقبة التشخيصية | DDM مع تحليلات في الوقت الفعلي |
7. المزايا
- نطاق ترددي فائق وزمن وصول أقل مقارنة بكابلات النحاس المرفقة مباشرة
- بناء خفيف الوزن مع مرونة محسنة لإدارة الكابلات المبسطة
- حصانة كاملة ضد التداخل الكهرومغناطيسي (EMI)
- إمكانيات وصول ممتدة تتجاوز حلول النحاس السلبية
- وظائف تشخيصية متكاملة لمراقبة النظام الاستباقية
- التوافق مع البنية التحتية الحالية لـ 100 جيجابت إيثرنت
8. الخدمة والدعم
نحن نقدم دعمًا فنيًا شاملاً على مدار الساعة طوال أيام الأسبوع، وقدرات لوجستية عالمية، وتغطية كاملة لضمان المنتج. تخضع جميع منتجات كابلات الألياف الضوئية لاختبارات وعمليات اعتماد صارمة لضمان التوافق والأداء. تتوفر حلول كابلات الألياف السلبية المخصصة للطول عند الطلب لتلبية متطلبات النشر المحددة.
9. الأسئلة الشائعة
س: ما الفرق بين تصميمات كابلات الألياف النشطة والسلبية؟
ج: تشتمل الكابلات الضوئية النشطة مثل MFS1S00-H010V على إلكترونيات لتكييف الإشارة، مما يتيح مسافات أطول من بدائل كابلات الألياف السلبية مع الحفاظ على سلامة الإشارة.
س: هل هذا الكابل متوافق مع واجهات تبديل 100 جيجابت إيثرنت؟
ج: نعم، يدعم كابل الألياف الضوئية التوافق مع أنظمة 100 جيجابت إيثرنت عند استخدامه مع إعدادات التكوين المناسبة.
س: ما هي المعلومات التشخيصية التي توفرها ميزة DDM؟
ج: توفر المراقبة التشخيصية الرقمية بيانات في الوقت الفعلي عن درجة الحرارة والجهد والطاقة الضوئية وتيار تحيز الليزر لكل مسار من كابل الألياف السلبي.
10. الاحتياطات
- حافظ على الحد الأدنى لنصف قطر الانحناء البالغ 30 مم لمنع تلف الألياف الداخلية
- قم بتنفيذ إجراءات الحماية المناسبة من التفريغ الكهروستاتيكي (ESD) أثناء المناولة والتركيب
- لا تعمل إلا ضمن نطاقات درجة الحرارة والرطوبة المحددة
- تحقق من متطلبات توافق نظام المضيف والبرامج الثابتة قبل النشر
- استخدم إجراءات التنظيف المناسبة للموصلات الضوئية للحفاظ على الأداء
