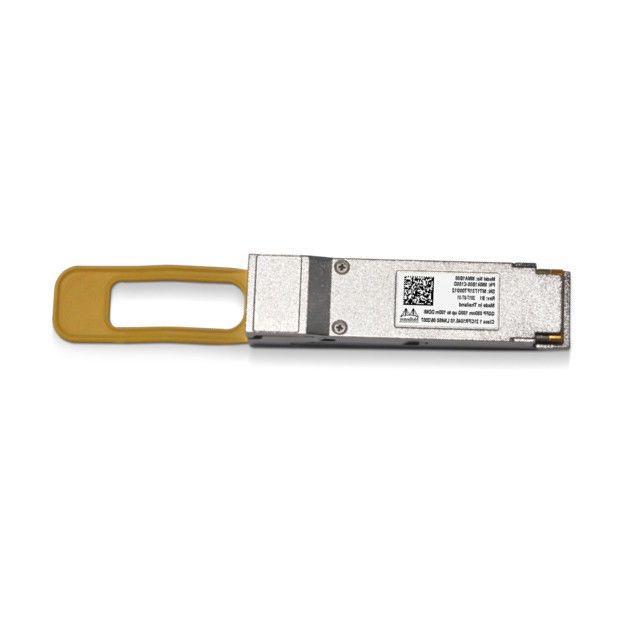

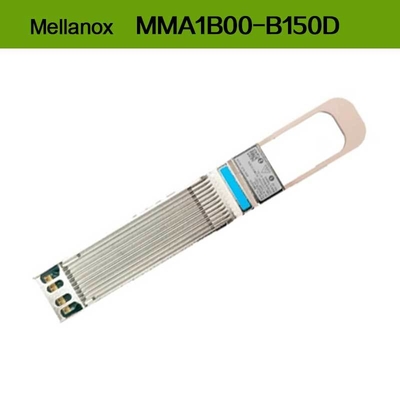

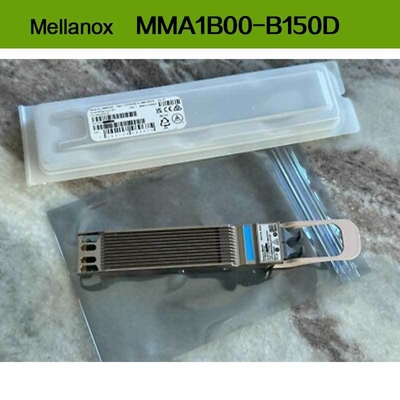

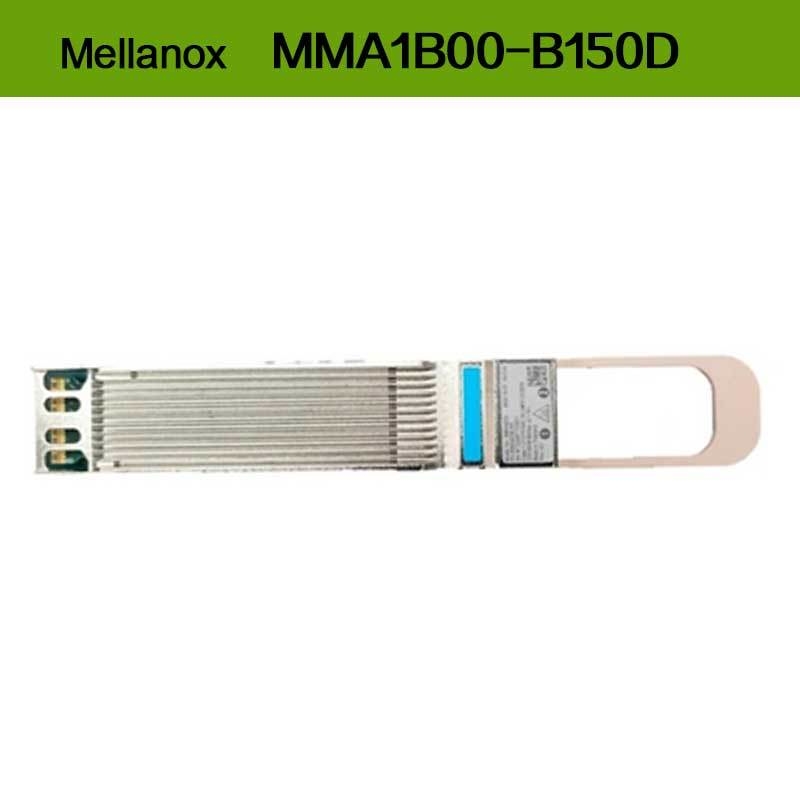

MMA1B00-B150D 40GbE QSFP+ SR4 جهاز إرسال واستقبال بصري

1. نظرة عامة على المنتج

Mellanox® MMA1B00-B150D هو وحدة إرسال واستقبال بصرية عالية الأداء، بعامل شكل QSFP+، مصممة لتطبيقات إيثرنت 40 جيجابت. توفر هذه الوحدة ذات 4 قنوات والقائمة على VCSEL إرسال بيانات موثوقًا به بمعدل 4x10.3125 جيجابت/ثانية لكل قناة عبر الألياف متعددة الأوضاع المتوازية (MMF)، مما يحقق نطاقات تصل إلى 150 مترًا على ألياف OM4. إنها مكون أساسي لترقية البنية التحتية للشبكة، حيث تقدم مزيجًا مثاليًا من النطاق الترددي العالي، واستهلاك الطاقة المنخفض، وقدرات التشخيص القوية، مما يجعلها متفوقة على مجرد كابل ألياف سلبي حل.

2. الخصائص الرئيسية

• معدل البيانات: 40GbE (4x10.3125 جيجابت/ثانية)
• النطاق: حتى 150 مترًا على OM4 MMF، 100 مترًا على OM3 MMF
• تبديد الطاقة المنخفض: 1.3 واط نموذجي
• عامل شكل QSFP+ قابل للتوصيل على الساخن
• واجهة المراقبة التشخيصية الرقمية (DDM/DOM)
• متوافق مع منتج الليزر من الفئة 1 (IEC 60825-1، FDA)
• متوافق مع RoHS
• BER أفضل من 10^-15

3. التكنولوجيا والمعايير الأساسية

يستخدم جهاز الإرسال والاستقبال هذا تقنية VCSEL (ليزر باعث سطحي للتجويف الرأسي) المتقدمة 850 نانومتر ويتوافق تمامًا مع IEEE 802.3ba 40GBASE-SR4. إنه يلتزم بمواصفات SFF-8436 و SFF-8636 لعامل الشكل الميكانيكي، وواجهة الإدارة، والتشخيصات الرقمية، مما يضمن قابلية التشغيل البيني الواسعة مع منافذ تبديل QSFP+ المتوافقة. هذا النشط كابل الألياف الضوئية تم تصميم المكون لشبكات مراكز البيانات عالية السرعة.

4. مبدأ العمل

تتلقى الواجهة الكهربائية أربعة مسارات من بيانات 10.3125 جيجابت/ثانية من مفتاح المضيف. تقوم رقائق التشغيل المتكاملة بتعديل أربعة ليزرات VCSEL 850 نانومتر، وتحويل الإشارات الكهربائية إلى إشارات بصرية. يتم إرسال هذه الإشارات عبر موصل MPO إلى وضع متعدد متوازي كابل الألياف الضوئية. في الطرف المتلقي، يستخدم جهاز الإرسال والاستقبال المطابق الثنائيات الضوئية لتحويل الإشارات الضوئية الواردة مرة أخرى إلى تدفقات بيانات كهربائية لنظام المضيف. توفر الدوائر المتكاملة معادلة إدخال قابلة للبرمجة وتأكيد الإخراج لضمان سلامة الإشارة.

5. سيناريوهات التطبيق

• اتصالات 40GbE من مفتاح إلى مفتاح في مراكز البيانات
• روابط تجميع عالية الكثافة
• توصيل الخوادم بواجهات 40GbE بمفاتيح أعلى الرف
• اتصال شبكة منطقة التخزين (SAN) والتخزين المتصل بالشبكة (NAS)
• مجموعات الحوسبة عالية الأداء (HPC)

6. المواصفات

7. المزايا ونقاط البيع

• نطاق ممتد: يدعم مسافات أطول (150 مترًا) من العديد من وحدات SR4 المماثلة، مما يوفر مرونة نشر أكبر مقارنة بـ كابل ألياف سلبي أو DAC.
• كفاءة الطاقة: يقلل استهلاك الطاقة النموذجي المنخفض البالغ 1.3 واط من تكاليف التشغيل والحمل الحراري.
• المراقبة الاستباقية: تتيح DDM الشاملة المراقبة في الوقت الفعلي لدرجة الحرارة والجهد وطاقة الإرسال/الاستقبال والتيار المنحاز، مما يتيح الصيانة التنبؤية.
• موثوقية مثبتة: يضمن اختبار Mellanox الصارم الأداء العالي والمتانة، مما يقلل من تعطل الشبكة.

8. الخدمة والدعم

هذا جهاز الإرسال والاستقبال مدعوم بضمان محدود لمدة عام واحد. ندعمه بمخزوننا الواسع البالغ 10 ملايين دولار للتسليم السريع وفريق فني متخصص يقدم استشارات على مدار الساعة طوال أيام الأسبوع للمساعدة في التكامل واستكشاف الأخطاء وإصلاحها، مما يضمن عمل شبكتك بشكل لا تشوبه شائبة. نحن مورد موثوق به لـ Mellanox الأصلية كابل الألياف الضوئية.

9. الأسئلة الشائعة

س: ما نوع كابل الألياف المطلوب لجهاز الإرسال والاستقبال هذا؟
ج: يتطلب كابل ألياف متعدد الأوضاع متوازي (MMF) مع موصلات MPO/MTP®، وتحديدًا درجة OM3 أو OM4 للنطاق المعلن عنه. إنه ليس كابل ألياف سلبي في حد ذاته ولكنه يستخدم مع واحد.

س: هل هذه الوحدة متوافقة مع مفتاح العلامة التجارية X الخاص بي؟
ج: على الرغم من أنه مصمم وفقًا لمعيار SFF-8436 متعدد البائعين، يجب التحقق من التوافق مع مصفوفة التوافق الخاصة بالشركة المصنعة للمفتاح. يمكننا تقديم إرشادات حول التشغيل البيني.

س: هل يدعم المراقبة التشخيصية الرقمية (DDM)؟
ج: نعم، يوفر وظائف DDM كاملة لمراقبة الجهد ودرجة الحرارة وطاقة الإرسال/الاستقبال البصرية وتيار انحياز الليزر عبر واجهة I²C.

10. الاحتياطات

• تأكد من أن منفذ QSFP+ الخاص بمعدات المضيف متوافق مع SFF-8436.
• استخدم دائمًا غطاء غبار معتمدًا عندما لا يكون جهاز الإرسال والاستقبال متصلاً بكابل ألياف.
• قم بالتشغيل والتخزين ضمن نطاقات درجة الحرارة والرطوبة المحددة.
• هذا منتج ليزر من الفئة 1 آمن في ظل جميع ظروف التشغيل العادية. لا تقم بفك.
• تعامل مع موصل MPO و كابل الألياف الضوئية المرتبط به بعناية لتجنب التلوث أو تلف الأسطح الطرفية.
