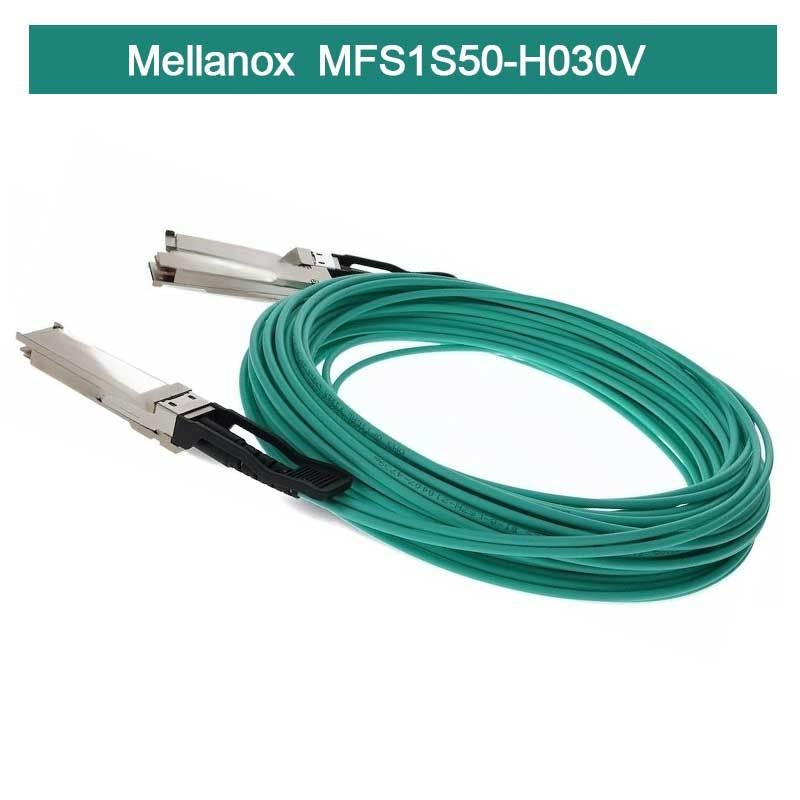

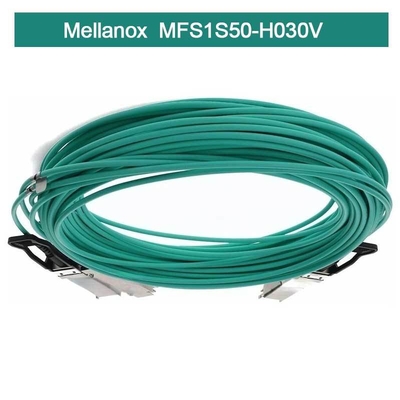

إنفينيباند ميلانوكس AOC MFS1S50-H030V VPI HDR & ETH 2x100Gb/S 30M QSFP56 جديد وأصلي
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFS1S50-H030V |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | 7-10 أيام |
| شروط الدفع: | T / T ، ويسترن يونيون ، MoneyGram Xtransfer |
| القدرة على العرض: | 10000 قطعة / شهر |
|
معلومات تفصيلية |
|||
| Availability: | stock | Warranty: | 1 Year |
|---|---|---|---|
| condition: | new and original | Technology: | InfiniBand |
| data rate: | Up to 200Gb/s | Connector Type: | QSFP56 |
| Output transition time, 20% to 80%: | 9.5ps | Near-end output eye height: | 70mVpp |
| Near-end ESMW: | 0.265UI | Differential data output swing at TP4: | 900mVpp |
| إبراز: | HDR100 ميلانوكس كبلات infiniband,كابلات ETH ميلانوكس infiniband,كابل مقسم HDR100 ميلانوكس |
||
منتوج وصف

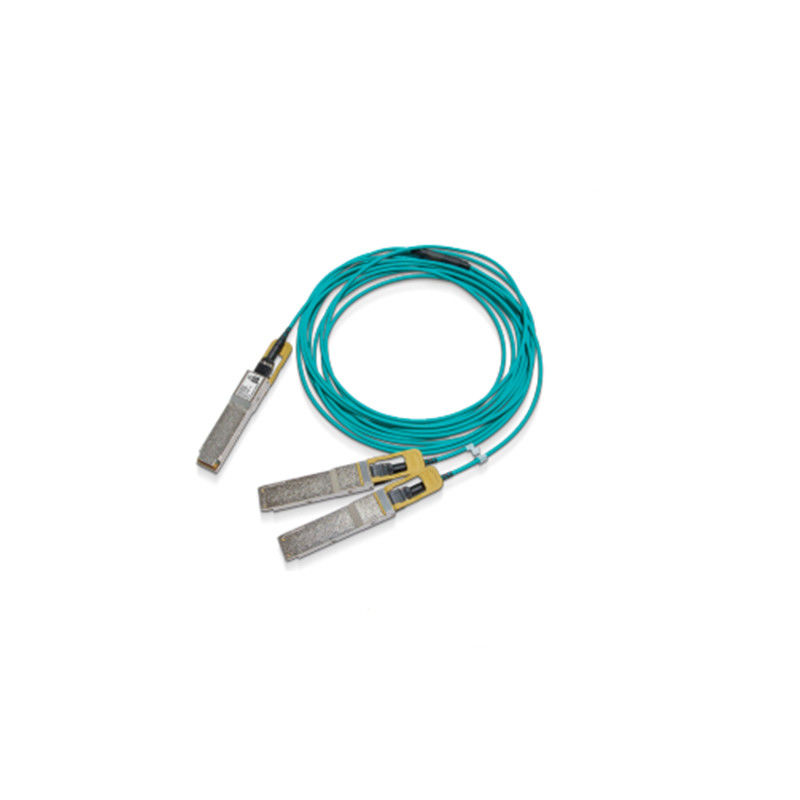

كابل مقسم بصري نشط 200 جيجابت/ثانية HDR إلى 2x100 جيجابت/ثانية HDR100 (QSFP56 إلى 2xQSFP56) MMF
Mellanox® MFS1S50-HxxxE هو كابل مقسم بصري نشط (AOC) قائم على VCSEL (ليزر باعث سطحي للتجويف الرأسي)، فعال من حيث التكلفة، من 200 جيجابت/ثانية إلى 2 × 100 جيجابت/ثانية، مصمم للاستخدام في أنظمة InfiniBand HDR (معدل بيانات مرتفع) بسرعة 200 جيجابت/ثانية.
يتوافق كابل MFS1S50-HxxxE مع SFF-8665 لحل QSFP56 القابل للتوصيل. يوفر الاتصال بين وحدات النظام مع موصل 200 جيجابت/ثانية على جانب واحد وموصلين منفصلين بسرعة 100 جيجابت/ثانية على الجانب الآخر، مثل المحول وجهازي خادم. يقوم الكابل بتوصيل إشارات البيانات من كل زوج من أزواج MMF (الألياف متعددة الأوضاع) الأربعة على طرف QSFP56 الفردي إلى الزوج المزدوج لكل من أطراف QSFP56 متعددة المنافذ. يتضمن كل طرف QSFP56 من الكابل ذاكرة EEPROM توفر معلومات مراقبة المنتج والحالة، والتي يمكن قراءتها بواسطة النظام المضيف.
يضمن اختبار الإنتاج الصارم أفضل تجربة تثبيت وأداء ومتانة فور إخراج المنتج من العلبة.
توفر حلول كابل الألياف النشطة عالية الجودة من Mellanox’s اتصالاً موفرًا للطاقة لربط مراكز البيانات. إنها تتيح نطاقًا تردديًا أعلى للمنفذ وكثافة وقابلية تكوين بتكلفة منخفضة، وتقليل متطلبات الطاقة في مراكز البيانات.
NVIDIA® MFS1S50 هو كابل مقسم بصري نشط (AOC) قائم على VCSEL (ليزر باعث سطحي للتجويف الرأسي)، فعال من حيث التكلفة، من 200 جيجابت/ثانية إلى 2 × 100 جيجابت/ثانية، مصمم للاستخدام في أنظمة InfiniBand (IB) HDR (معدل بيانات مرتفع) بسرعة 200 جيجابت/ثانية.
يتوافق كابل MFS1S50 مع SFF-8665 لحل QSFP56 القابل للتوصيل. يوفر الاتصال بين وحدات النظام مع موصل 200 جيجابت/ثانية على جانب واحد وموصلين منفصلين بسرعة 100 جيجابت/ثانية على الجانب الآخر، مثل المحول وجهازي خادم. يقوم الكابل بتوصيل إشارات البيانات من كل زوج من أزواج MMF (الألياف متعددة الأوضاع) الأربعة على طرف QSFP56 الفردي إلى الزوج المزدوج لكل من أطراف QSFP56 متعددة المنافذ. يتضمن كل طرف QSFP56 من الكابل ذاكرة EEPROM توفر معلومات مراقبة المنتج والحالة، والتي يمكن قراءتها بواسطة النظام المضيف.
معلومات الطلب
|
رقم جزء الطلب
|
الوصف
|
|---|---|
| MFS1S50-H003V | كابل بصري نشط من NVIDIA، 200 جيجابت/ثانية إلى 2x100 جيجابت/ثانية IB HDR، QSFP56 إلى 2xQSFP56، 3 أمتار |
| MFS1S50-H005V | كابل بصري نشط من NVIDIA، 200 جيجابت/ثانية إلى 2x100 جيجابت/ثانية IB HDR، QSFP56 إلى 2xQSFP56، 5 أمتار |
| MFS1S50-H010V | كابل بصري نشط من NVIDIA، 200 جيجابت/ثانية إلى 2x100 جيجابت/ثانية IB HDR، QSFP56 إلى 2xQSFP56، 10 أمتار |
| MFS1S50-H015V | كابل بصري نشط من NVIDIA، 200 جيجابت/ثانية إلى 2x100 جيجابت/ثانية IB HDR، QSFP56 إلى 2xQSFP56، 15 مترًا |
| MFS1S50-H020V | كابل بصري نشط من NVIDIA، 200 جيجابت/ثانية إلى 2x100 جيجابت/ثانية IB HDR، QSFP56 إلى 2xQSFP56، 20 مترًا |
| MFS1S50-H030V | كابل بصري نشط من NVIDIA، 200 جيجابت/ثانية إلى 2x100 جيجابت/ثانية IB HDR، QSFP56 إلى 2xQSFP56، 30 مترًا |
مواصفات الحد الأقصى المطلق
الحد الأقصى المطلق هو تلك التي قد يحدث عندها تلف للجهاز.
لا يُقصد التشغيل المطول بين المواصفات التشغيلية والحد الأقصى المطلق وقد يتسبب في تدهور دائم للجهاز.
التفريغ الكهروستاتيكي (ESD)
هذا المنتج متوافق مع مستويات ESD في بيئات التشغيل النموذجية لمركز البيانات ومعتمد وفقًا للمعايير المدرجة في قسم الامتثال التنظيمي. يتم شحن المنتج مع أغطية واقية على جميع الموصلات لحمايته أثناء الشحن. في المناولة والتشغيل العاديين للكابلات عالية السرعة وأجهزة الإرسال والاستقبال البصرية، يمثل ESD مصدر قلق أثناء الإدخال في قفص QSFP الخاص بالخادم/المحول. ومن ثم، يجب مراعاة احتياطات التعامل القياسية مع ESD. وتشمل هذه استخدام أشرطة المعصم/الأحذية المؤرضة وأرضية ESD أينما يتم استخراج/إدخال كابل/جهاز إرسال واستقبال. تخضع التفريغات الكهروستاتيكية إلى الجزء الخارجي من هيكل معدات المضيف بعد التثبيت لمتطلبات ESD على مستوى النظام.
المناولة والتنظيف
يمكن أن يتضرر جهاز الإرسال والاستقبال بسبب التعرض لاندفاعات التيار وأحداث الجهد الزائد. احرص على تقييد التعرض للظروف المحددة في الحد الأقصى المطلق. راقب احتياطات المناولة العادية للأجهزة الحساسة للتفريغ الكهروستاتيكي. يتم شحن جهاز الإرسال والاستقبال مع أغطية الغبار على كل من المنفذ الكهربائي والمنفذ البصري. يجب أن يكون الغطاء الموجود على المنفذ البصري في مكانه دائمًا عندما لا يكون هناك كابل ألياف متصل. يحتوي الموصل البصري على سطح موصل غائر يتعرض كلما لم يكن لديه كابل ولا غطاء.
قبل إدخال كابل الألياف، قم بتنظيف موصل الكابل لمنعه من التلوث. يضمن غطاء الغبار بقاء البصريات نظيفة ولا يلزم إجراء أي تنظيف إضافي. في حالة التلوث، يجب استخدام أدوات وطرق التنظيف القياسية. يجب عدم استخدام السوائل.
التشغيل البيني
بالنسبة للتكوينات التي تم اختبارها باستخدام AOCs، يرجى الرجوع إلى تقرير تأهيل المنتج على مستوى النظام (SLP).
تحديد المعدل
يدعم AOC تحديد المعدل، والذي يتم التحكم فيه عن طريق الكتابة إلى السجلات 0x57-0x58. يتم تعيين بتين لكل مسار استقبال في البايت 0x57 (87dec، Rxn_Rate_Select) وبتين لكل مسار إرسال في البايت 0x58 (88dec، Txn_Rate_Select) لتحديد ما يصل إلى أربع سرعات بت، كما هو محدد في SFF-8636 Rev 2.9.2 الجدول 6-5 XN_RATE_SELECT ENCODINGS. مطلوب أن يكون لجميع المسارات الأربعة نفس قيمة تحديد المعدل.
يحدد الجدول أدناه المعدل لكل إعداد تحديد معدل.
ترميزات تحديد المعدل
|
قيمة تحديد المعدل
|
معدل التشغيل (جيجابايت)
|
|---|---|
| 01 | 10.31250 NRZ |
| 10 | 25.78125 NRZ |
| 11 | 26.56250 PAM4 |
تتوفر كابلات LinkX AOC في عامل الشكل الصغير القابل للتوصيل (SFP) وعامل الشكل الصغير الرباعي القابل للتوصيل (QSFP) وبمعدلات خط غير عائد إلى الصفر (NRZ) 10 و 25 جيجا، ومعدلات خط تعديل سعة النبضة ذات 4 مستويات (PAM4) 50 جيجا. مع اختبار المصنع بنسبة 100 بالمائة في تكوينات شاملة، توفر جميع كابلات LinkX AOC معدل خطأ بت منخفضًا للغاية مقارنة بمعايير الصناعة والمنافسين. يؤدي هذا إلى تحسين أداء النظام والموثوقية ويضمن تكامل الإشارة الأمثل مع أفضل أداء شامل.
خفيف الوزن، تدفق هواء مرتفع، وصول طويل
تُستخدم كابلات LinkX AOC على نطاق واسع في الحوسبة السحابية والحواسيب العملاقة نظرًا لانخفاض تكلفتها واقتراح القيمة العالية وزيادة الموثوقية على أجهزة الإرسال والاستقبال المتصلة. تتطابق LinkX AOCs مع نفس تكوينات المقسم مثل كابلات النحاس المرفقة مباشرة (DAC) ولكنها أخف وزنًا وأكثر مرونة وتسمح بمزيد من تدفق الهواء وتدعم نطاقات أطول، وتمتد حتى 30-100 متر. تُستخدم AOCs على نطاق واسع لربط أنظمة الذكاء الاصطناعي القائمة على NVIDIA GPU بشبكات Ethernet وأقمشة تخزين Ethernet (ESF).
