اسم العلامة التجارية:
Mellanox
رقم الموديل:
MFS1S50-H015V
اتصل بنا

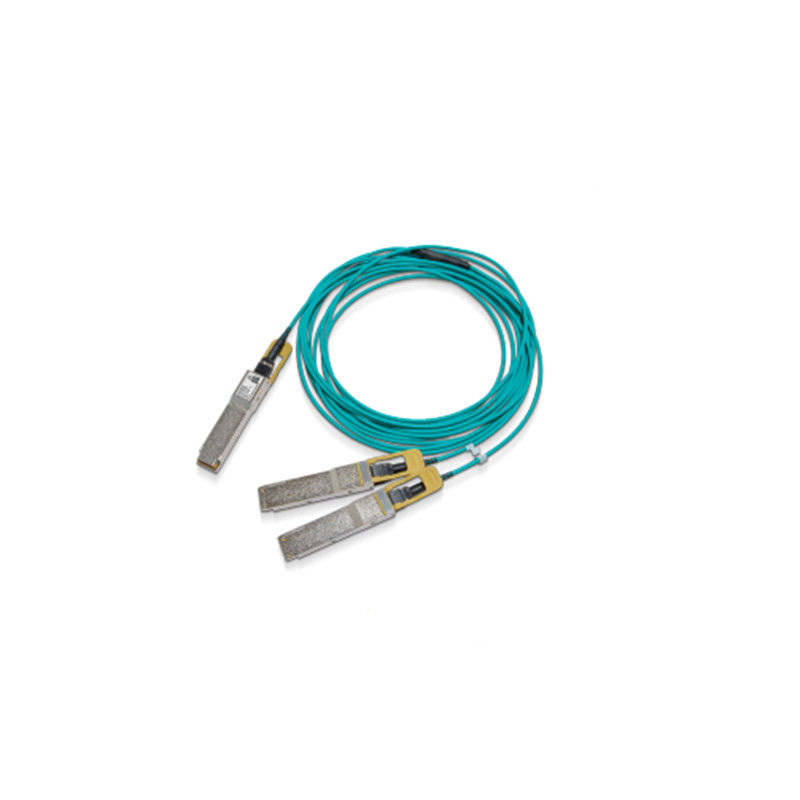

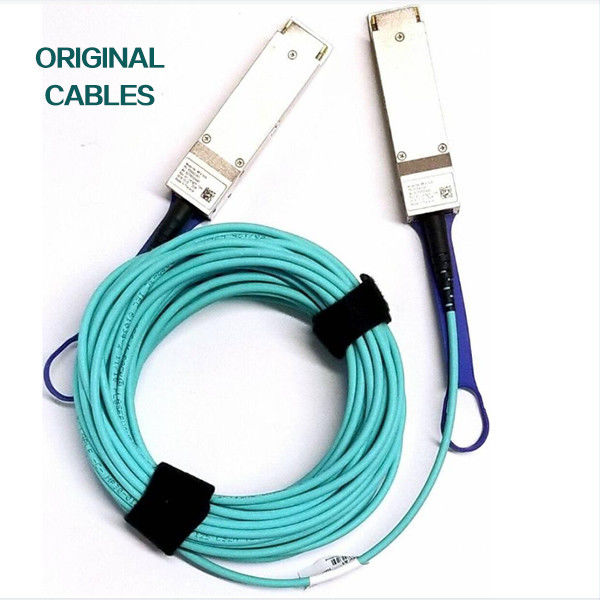

ميلانوكس® MFS1S50-HxxxE هو عبارة عن QSFP56 VCSEL (ليزر انبعاث السطح بالتجويف العمودي) ، كبل فاصل ضوئي نشط من 200 جيجابت / ثانية إلى 2 × 100 جيجابت / ثانية (AOC) مصمم للاستخدام في 200 جيجابت / ثانية InfiniBand HDR (معدل بيانات مرتفع ) أنظمة.
كابل MFS1S50-HxxxE متوافق مع SFF-8665 لحل QSFP56 القابل للتوصيل.يوفر الاتصال بين وحدات النظام مع موصل بسرعة 200 جيجابت / ثانية على جانب واحد وموصلين منفصلين بسرعة 100 جيجابت / ثانية على الجانب الآخر ، مثل محول وخادمين.يقوم الكبل بتوصيل إشارات البيانات من كل من أزواج 4 MMF (الألياف متعددة الأوضاع) على طرف QSFP56 الفردي بالزوج المزدوج لكل من نهايات QSFP56 متعددة المنافذ.يشتمل كل طرف QSFP56 من الكبل على EEPROM يوفر معلومات مراقبة المنتج والحالة ، والتي يمكن قراءتها بواسطة النظام المضيف.
يضمن اختبار الإنتاج الصارم أفضل تجربة تركيب وأداء ومتانة خارج الصندوق.
توفر حلول كابلات الألياف النشطة ذات الجودة الفريدة من ميلانوكس اتصالاً موفرًا للطاقة لوصلات مركز البيانات.إنها تتيح عرض نطاق ترددي أعلى للمنافذ وكثافة وقابلية للتكوين بتكلفة منخفضة ومتطلبات طاقة منخفضة في مراكز البيانات.
NVIDIA® MFS1S50 عبارة عن كبل ضوئي نشط يعتمد على QSFP56 VCSEL (ليزر انبعاث سطح التجويف العمودي) ، فعال من حيث التكلفة 200 جيجابت / ثانية إلى 2 × 100 جيجابت / ثانية (AOC) مصمم للاستخدام في 200 جيجابت / ثانية InfiniBand (IB) HDR ( معدل البيانات المرتفع).

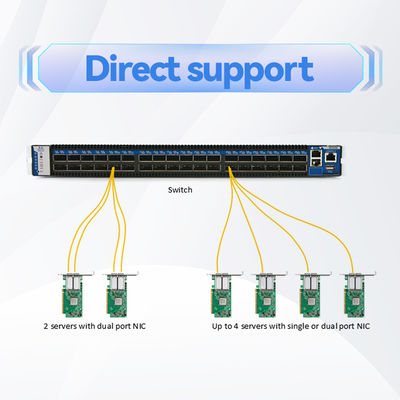

كابل MFS1S50 متوافق مع SFF-8665 لحل QSFP56 القابل للتوصيل.يوفر الاتصال بين وحدات النظام مع موصل بسرعة 200 جيجابت / ثانية على جانب واحد وموصلين منفصلين بسرعة 100 جيجابت / ثانية على الجانب الآخر ، مثل محول وخادمين.يقوم الكبل بتوصيل إشارات البيانات من كل من أزواج 4 MMF (الألياف متعددة الأوضاع) على طرف QSFP56 الفردي بالزوج المزدوج لكل من نهايات QSFP56 متعددة المنافذ.يشتمل كل طرف QSFP56 من الكبل على EEPROM يوفر معلومات مراقبة المنتج والحالة ، والتي يمكن قراءتها بواسطة النظام المضيف.
توفر حلول الكابلات ذات الجودة الفريدة من NVIDIA اتصالاً موفرًا للطاقة لوصلات مركز البيانات.إنه يتيح عرض نطاق ترددي أعلى للمنافذ وكثافة وقابلية للتكوين بتكلفة منخفضة ومتطلبات طاقة منخفضة في مراكز البيانات.
يضمن اختبار الإنتاج الصارم أفضل تجربة تركيب وأداء ومتانة خارج الصندوق.
معلومات الطلبية
|
طلب رقم الجزء
|
وصف
|
|---|---|
| MFS1S50-H003V | كبل بصري نشط NVIDIA ، 200 جيجابت / ثانية إلى 2x100 جيجابت / ثانية IB HDR ، QSFP56 إلى 2xQSFP56 ، 3 م |
| MFS1S50-H005V | كبل بصري NVIDIA نشط ، 200 جيجابت / ثانية إلى 2x100 جيجابت / ثانية IB HDR ، QSFP56 إلى 2xQSFP56 ، 5 م |
| MFS1S50-H010V | كبل بصري نشط NVIDIA ، 200 جيجابت / ثانية إلى 2x100 جيجابت / ثانية IB HDR ، QSFP56 إلى 2xQSFP56 ، 10 م |

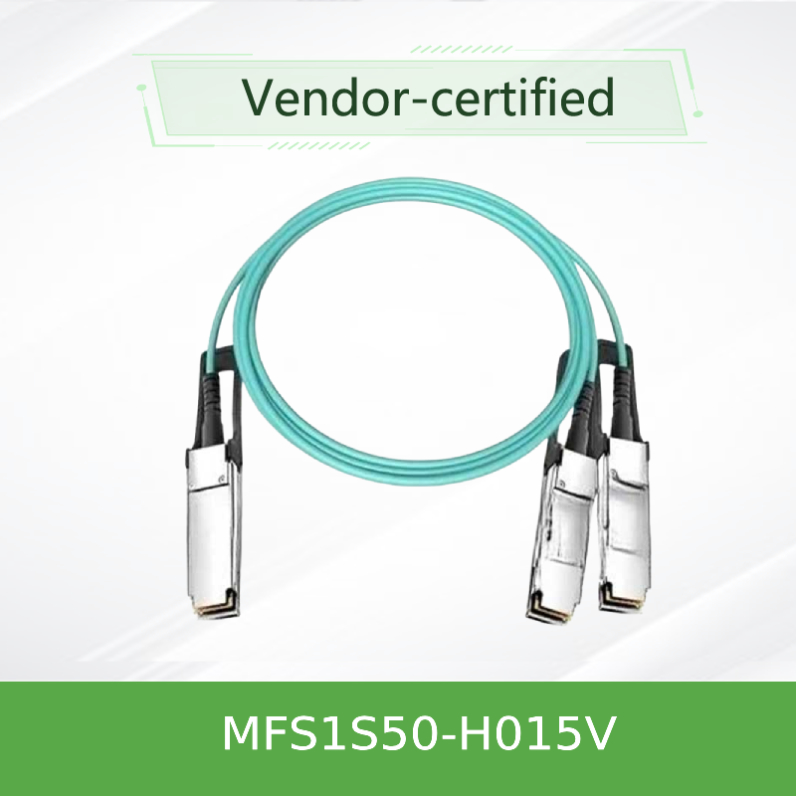

| MFS1S50-H015V | كبل بصري NVIDIA نشط ، 200 جيجابت / ثانية إلى 2x100 جيجابت / ثانية IB HDR ، QSFP56 إلى 2xQSFP56 ، 15 م |
| MFS1S50-H020V | كبل بصري نشط NVIDIA ، 200 جيجابت / ثانية إلى 2x100 جيجابت / ثانية IB HDR ، QSFP56 إلى 2xQSFP56 ، 20 م |
| MFS1S50-H030V | كبل بصري NVIDIA نشط ، 200 جيجابت / ثانية إلى 2x100 جيجابت / ثانية IB HDR ، QSFP56 إلى 2xQSFP56 ، 30 م |
المعدلات القصوى المطلقة هي تلك التي قد يحدث بعدها تلف للجهاز.
التشغيل المطول بين المواصفات التشغيلية والتقديرات القصوى المطلقة غير مقصود وقد يتسبب في تدهور دائم للجهاز.
|
معامل
|
دقيقة
|
الأعلى
|
الوحدات
|
|---|---|---|---|
| مصدر التيار | -0.3 | 3.6 | الخامس |
| جهد إدخال البيانات | -0.3 | 3.465 | الخامس |
| جهد الدخل للتحكم | -0.3 | 4.0 | الخامس |
| عتبة الضرر | 3.4 | - | ديسيبل |
يوضح هذا الجدول المواصفات البيئية للمنتج.
|
معامل
|
دقيقة
|
الأعلى
|
الوحدات
|
|---|---|---|---|
| درجة حرارة التخزين | -40 | 85 | درجة مئوية |
يوضح هذا القسم نطاق القيم للتشغيل العادي.يجب تصميم ترشيح مصدر طاقة اللوحة المضيفة على النحو الموصى به في مواصفات لجنة SFF.
|
معامل
|
دقيقة
|
النوع
|
الأعلى
|
الوحدات
|
ملحوظات
|
|---|---|---|---|---|---|
| جهد الإمداد (Vنسخة) | 3.135 | 3.3 | 3.465 | الخامس | - |
| نهاية استهلاك الطاقة 200 جيجابت / ثانية | - | 4.5 | 5.0 | دبليو | - |
| استهلاك الطاقة نهاية 100 جيجابت / ثانية | - | 3.0 | 3.5 | دبليو | - |
| تحمل ضوضاء العرض (10 هرتز - 10 ميجا هرتز) | 66 | - | - | mVpp | - |
| درجة حرارة حالة التشغيل | 0 | - | 70 | درجة مئوية | - |
| الرطوبة النسبية للتشغيل | 5 | - | 85 | ٪ | - |
|
المعلمة (لكل حارة)
|
دقيقة
|
النوع
|
الأعلى
|
الوحدات
|
|---|---|---|---|---|
| معدل الإشارة | -100 جزء في المليون | 53.125 | +100 جزء في المليون | GBd |
| تأرجح إدخال البيانات التفاضلية عند TP1a | يحدد لاحقًا | - | 900 | mVpp |
| تأرجح إخراج البيانات التفاضلية عند TP4 | - | - | 900 | mVpp |
| قرب نهاية ESMW | 0.265 | - | - | واجهة المستخدم |
| قرب ارتفاع عين الإخراج | 70 | - | - | mVpp |
| وقت انتقال الإخراج ، 20٪ إلى 80٪ | 9.5 | - | - | ملاحظة |
ملحوظات:
هذا المنتج متوافق مع مستويات ESD في بيئات تشغيل مركز البيانات النموذجية ومعتمد وفقًا للمعايير المدرجة في قسم الامتثال التنظيمي.يتم شحن المنتج بأغطية واقية على جميع الموصلات لحمايته أثناء الشحن.في المعالجة العادية والتشغيل العادي للكابلات عالية السرعة وأجهزة الإرسال والاستقبال الضوئية ، يكون ESD مصدر قلق أثناء الإدخال في قفص QSFP للخادم / المحول.ومن ثم ، يجب مراعاة الاحتياطات القياسية للتعامل مع البيئة والتنمية المستدامة.وتشمل هذه استخدام أحزمة المعصم / الأحذية المؤرضة وأرضية ESD أينما يتم استخراج / إدخال كابل / جهاز إرسال / استقبال.تخضع عمليات التفريغ الكهروستاتيكية إلى الجزء الخارجي من هيكل المعدات المضيفة بعد التثبيت لمتطلبات التفريغ الكهروستاتيكي على مستوى النظام.
يمكن أن يتلف جهاز الإرسال والاستقبال من خلال التعرض للارتفاعات الحالية وأحداث الجهد الزائد.احرص على تقييد التعرض للشروط المحددة في Absolute Maximum Ratings.التزم باحتياطات المناولة العادية للأجهزة الحساسة للتفريغ الكهروستاتيكي.يتم شحن جهاز الإرسال والاستقبال بأغطية غبار على المنفذ الكهربائي والبصري.يجب أن يكون الغطاء الموجود على المنفذ البصري في مكانه دائمًا في حالة عدم توصيل كابل ليفي.يحتوي الموصل البصري على سطح موصل مجوف يكون مكشوفًا عندما لا يحتوي على كابل أو غطاء.
قبل إدخال كابل الألياف ، قم بتنظيف موصل الكابل لمنع التلوث منه.يضمن غطاء الغبار بقاء البصريات نظيفة ولا يلزم إجراء تنظيف إضافي.في حالة التلوث ، يجب استخدام أدوات وطرق التنظيف القياسية.يجب عدم استخدام السوائل.
للتكوينات التي تم اختبارها مع AOCs ، يرجى الرجوع إلى تقرير تأهيل المنتج على مستوى النظام (SLP).
يدعم AOC تحديد المعدل ، والذي يتم التحكم فيه عن طريق الكتابة إلى السجلات 0x57-0x58.يتم تخصيص بتتين لكل حارة استقبال في البايت 0x57 (87dec، Rxn_Rate_Select) وبتتان لكل حارة جهاز إرسال بالبايت 0x58 (88dec، Txn_Rate_Select) لتحديد ما يصل إلى أربعة معدلات بت ، على النحو المحدد في SFF-8636 Rev 2.9.2 الجدول 6 -5 XN_RATE_SELECT ENCODINGS.يجب أن يكون لجميع الممرات الأربعة نفس قيمة تحديد السعر.
يحدد الجدول أدناه المعدل لكل إعداد تحديد معدل.
|
معدل حدد القيمة
|
معدل التشغيل (GBd)
|
|---|---|
| 01 | 10.31250 NRZ |
| 10 | 25.78125 NRZ |
| 11 | 26.56250 بام 4 |
|
معامل |
قيمة | الوحدات | |
|---|---|---|---|
| قطر الدائرة | 3 +/- 0.2 | مم | |
| الحد الأدنى لنصف قطر الانحناء | 30 | مم | |
| طول التسامح | الطول <5 م | +300 / -0 | مم |
| 5 م ≤ طول <50 م | +500 / -0 | ||
| 50 م طول | +1000 / -0 | ||
| لون الكابل | أكوا | - | |
وزن خفيف ، تدفق هواء مرتفع ، وصول طويل

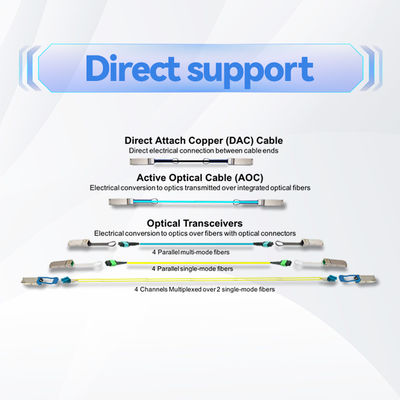

تُستخدم كبلات LinkX AOC على نطاق واسع في السحابة والحواسيب الفائقة نظرًا لاقتراحها المنخفض التكلفة وعالي القيمة والموثوقية المتزايدة على أجهزة الإرسال والاستقبال الموصلة.تطابق LinkX AOCs نفس تكوينات الفاصل مثل الكابلات النحاسية المتصلة مباشرة (DAC) ولكنها أخف وزنا وأكثر مرونة وتسمح بمزيد من تدفق الهواء وتدعم الامتدادات الأطول التي تمتد حتى 30-100 متر.تُستخدم AOC على نطاق واسع لربط أنظمة الذكاء الاصطناعي القائمة على وحدة معالجة الرسومات NVIDIA بشبكات Ethernet وأقمشة تخزين Ethernet (ESF).
دلائل الميزات
يصل من 30 إلى 100 متر
أقل تكلفة وأقل استهلاكًا للوصلة الضوئية
مجموعة كاملة من الكابلات بدون موصلات بصرية

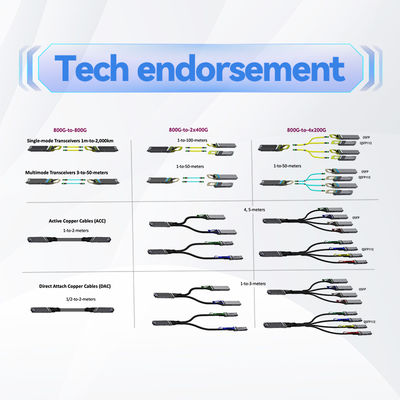

متوفر في نفس تكوينات كبلات DAC

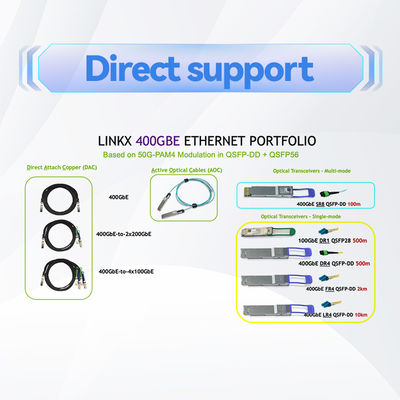

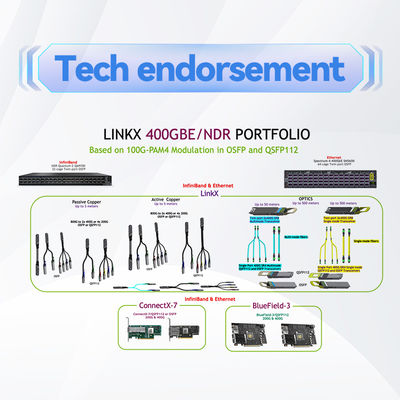

عرض شامل 25/50/100/200 / 400G لكل حاجة
تم اختباره واعتماده في أنظمة NVIDIA GPU و DGX ™ و EGX ™ و DPU
