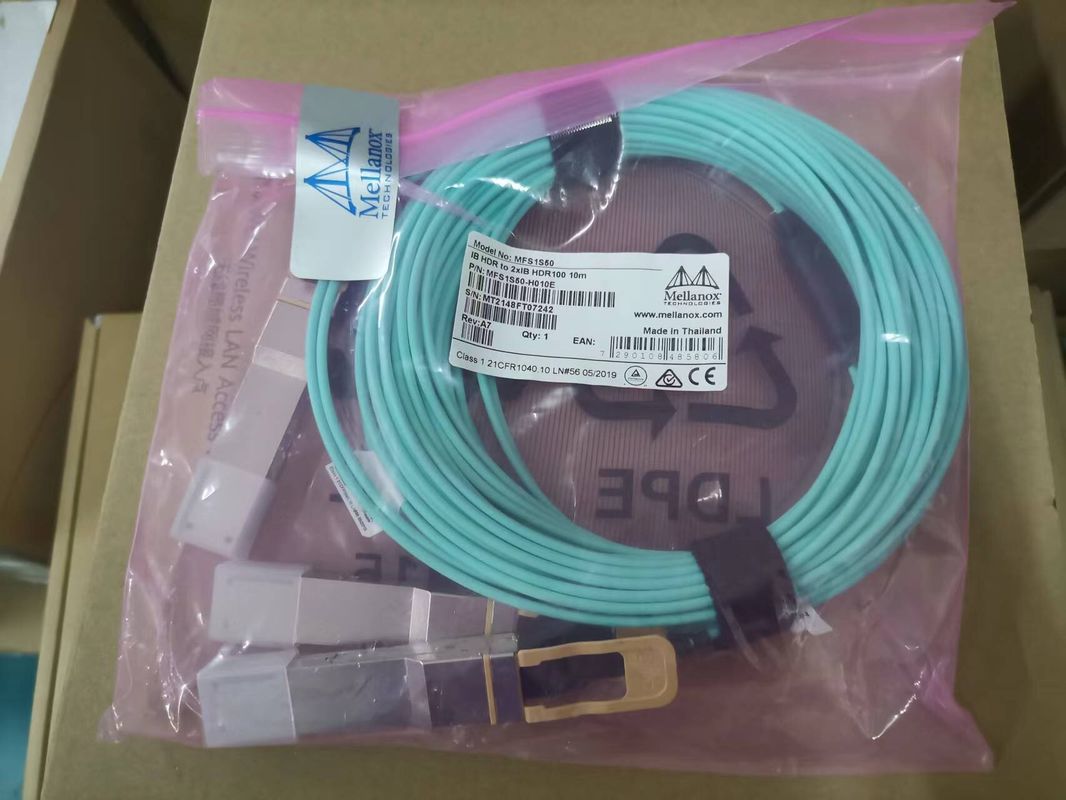

فاصل IB HDR MMF Mellanox AOC Cable MFS1S50-H020V (QSFP56 إلى 2xQSFP56)
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFS1S50-H005E |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | 7-10 أيام عمل |
| شروط الدفع: | T / T ، ويسترن يونيون ، MoneyGram Xtransfer |
| القدرة على العرض: | 10000 قطعة / شهر |
|
معلومات تفصيلية |
|||
| Availability: | stock | Warranty: | 1 Year |
|---|---|---|---|
| condition: | new and original | Technology: | InfiniBand |
| data rate: | Up to 200Gb/s | Connector Type: | QSFP56 |
| HDR Systems: | Supports 200Gb InfiniBand | power supply: | 3.3V |
| I2C: | Yes | Cable color: | Aqua |
| إبراز: | HDR MMF ميلانوكس AOC,كابل الفاصل ميلانوكس AOC,MFS1S50-H005E |
||
منتوج وصف

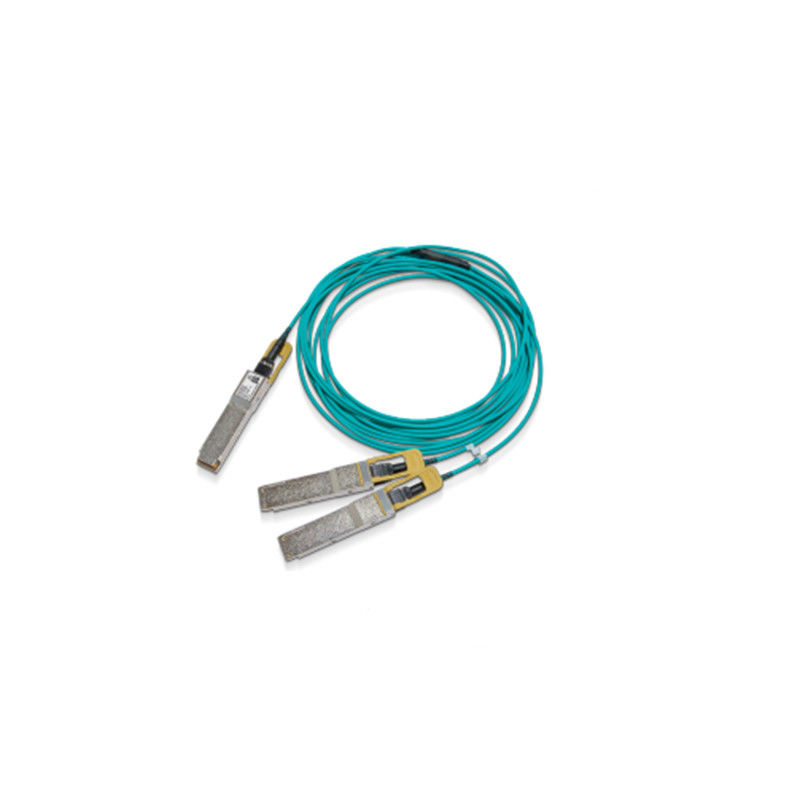

كابل مقسم بصري نشط MMF من 200 جيجابت/ثانية HDR إلى 2x100 جيجابت/ثانية HDR100 (QSFP56 إلى 2xQSFP56)

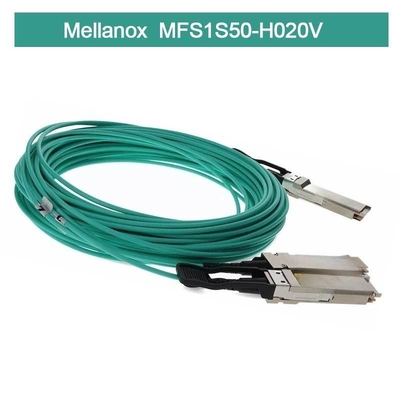

Mellanox® MFS1S50-H020V هو كابل مقسم بصري نشط (AOC) قائم على VCSEL (ليزر باعث سطحي للتجويف الرأسي) من QSFP56، فعال من حيث التكلفة، من 200 جيجابت/ثانية إلى 2 × 100 جيجابت/ثانية، مصمم للاستخدام في أنظمة InfiniBand HDR (معدل بيانات مرتفع) بسرعة 200 جيجابت/ثانية.
يتوافق كابل MFS1S50-H020V مع SFF-8665 لحل QSFP56 القابل للتوصيل. يوفر الاتصال بين وحدات النظام مع موصل 200 جيجابت/ثانية على جانب واحد واثنين من موصلات 100 جيجابت/ثانية منفصلة على الجانب الآخر، مثل المفتاح وجهازي خادم. يقوم الكابل بتوصيل إشارات البيانات من كل من أزواج MMF (الألياف متعددة الأوضاع) الأربعة على طرف QSFP56 الفردي إلى الزوج المزدوج لكل من أطراف QSFP56 متعددة المنافذ. يتكون كل طرف QSFP56 من الكابل من EEPROM يوفر معلومات مراقبة المنتج والحالة، والتي يمكن قراءتها بواسطة النظام المضيف.
يضمن اختبار الإنتاج الصارم أفضل تجربة تثبيت وأداء ومتانة فور إخراجه من العلبة.
توفر حلول كابل الألياف النشطة عالية الجودة من Mellanox’s اتصالاً موفرًا للطاقة لربط مراكز البيانات. إنها تتيح عرض نطاق ترددي أعلى للمنفذ وكثافة وقابلية تكوين بتكلفة منخفضة، وتقليل متطلبات الطاقة في مراكز البيانات.
NVIDIA® MFS1S50-H020V هو كابل مقسم بصري نشط (AOC) قائم على VCSEL (ليزر باعث سطحي للتجويف الرأسي) من QSFP56، فعال من حيث التكلفة، من 200 جيجابت/ثانية إلى 2 × 100 جيجابت/ثانية، مصمم للاستخدام في أنظمة InfiniBand (IB) HDR (معدل بيانات مرتفع) بسرعة 200 جيجابت/ثانية.
يتوافق كابل MFS1S50-H020V مع SFF-8665 لحل QSFP56 القابل للتوصيل. يوفر الاتصال بين وحدات النظام مع موصل 200 جيجابت/ثانية على جانب واحد واثنين من موصلات 100 جيجابت/ثانية منفصلة على الجانب الآخر، مثل المفتاح وجهازي خادم. يقوم الكابل بتوصيل إشارات البيانات من كل من أزواج MMF (الألياف متعددة الأوضاع) الأربعة على طرف QSFP56 الفردي إلى الزوج المزدوج لكل من أطراف QSFP56 متعددة المنافذ. يتكون كل طرف QSFP56 من الكابل من EEPROM يوفر معلومات مراقبة المنتج والحالة، والتي يمكن قراءتها بواسطة النظام المضيف. MFS1S50-H020V
توفر حلول الكابلات عالية الجودة من NVIDIA اتصالاً موفرًا للطاقة لربط مراكز البيانات. إنها تتيح عرض نطاق ترددي أعلى للمنفذ وكثافة وقابلية تكوين بتكلفة منخفضة، وتقليل متطلبات الطاقة في مراكز البيانات. MFS1S50-H020V
يضمن اختبار الإنتاج الصارم أفضل تجربة تثبيت وأداء ومتانة فور إخراجه من العلبة.
MFS1S50-H020V معلومات الطلب
|
رقم جزء الطلب
|
الوصف
|
|---|---|
| MFS1S50-H003V | كابل بصري نشط من NVIDIA، 200 جيجابت/ثانية إلى 2x100 جيجابت/ثانية IB HDR، QSFP56 إلى 2xQSFP56، 3 أمتار |
| MFS1S50-H005V | كابل بصري نشط من NVIDIA، 200 جيجابت/ثانية إلى 2x100 جيجابت/ثانية IB HDR، QSFP56 إلى 2xQSFP56، 5 أمتار |
| MFS1S50-H010V | كابل بصري نشط من NVIDIA، 200 جيجابت/ثانية إلى 2x100 جيجابت/ثانية IB HDR، QSFP56 إلى 2xQSFP56، 10 أمتار |
| MFS1S50-H015V | كابل بصري نشط من NVIDIA، 200 جيجابت/ثانية إلى 2x100 جيجابت/ثانية IB HDR، QSFP56 إلى 2xQSFP56، 15 مترًا |
| MFS1S50-H020V | كابل بصري نشط من NVIDIA، 200 جيجابت/ثانية إلى 2x100 جيجابت/ثانية IB HDR، QSFP56 إلى 2xQSFP56، 20 مترًا |
| MFS1S50-H030V | كابل بصري نشط من NVIDIA، 200 جيجابت/ثانية إلى 2x100 جيجابت/ثانية IB HDR، QSFP56 إلى 2xQSFP56، 30 مترًا |
مواصفات الحد الأقصى المطلق
الحد الأقصى المطلق هو تلك التي قد يحدث بعدها تلف للجهاز.
لا يُقصد التشغيل المطول بين المواصفات التشغيلية والحد الأقصى المطلق وقد يتسبب في تدهور دائم للجهاز.
الحد الأقصى المطلق
|
المعلمة
|
الحد الأدنى
|
الحد الأقصى
|
الوحدات
|
|---|---|---|---|
| جهد الإمداد | -0.3 | 3.6 | فولت |
| جهد إدخال البيانات | -0.3 | 3.465 | فولت |
| جهد إدخال التحكم | -0.3 | 4.0 | فولت |
| عتبة التلف | 3.4 | --- | ديسيبل مللي واط |
المواصفات البيئية
يوضح هذا الجدول المواصفات البيئية للمنتج.
|
المعلمة
|
الحد الأدنى
|
الحد الأقصى
|
الوحدات
|
|---|---|---|---|
| درجة حرارة التخزين | -40 | 85 | درجة مئوية |
المواصفات التشغيلية
يوضح هذا القسم نطاق القيم للتشغيل العادي. يجب تصميم ترشيح مصدر طاقة اللوحة المضيفة كما هو موصى به في مواصفات لجنة SFF.
|
المعلمة
|
الحد الأدنى
|
النوع
|
الحد الأقصى
|
الوحدات
|
ملاحظات
|
|---|---|---|---|---|---|
| جهد الإمداد (فولتcc) | 3.135 | 3.3 | 3.465 | فولت | --- |
| استهلاك الطاقة 200 جيجابت/ثانية | --- | 4.5 | 5.0 | واط | --- |
| استهلاك الطاقة 100 جيجابت/ثانية | --- | 3.0 | 3.5 | واط | --- |
| تحمل ضوضاء الإمداد (10 هرتز – 10 ميجاهرتز) | 66 | --- | --- | مللي فولت ذروة إلى ذروة | --- |
| درجة حرارة التشغيل | 0 | --- | 70 | درجة مئوية | --- |
| الرطوبة النسبية التشغيلية | 5 | --- | 85 | % | --- |
المواصفات الكهربائية
|
المعلمة (لكل مسار)
|
الحد الأدنى
|
النوع
|
الحد الأقصى
|
الوحدات
|
|---|---|---|---|---|
| معدل الإشارة | -100 جزء في المليون | 53.125 | +100 جزء في المليون | جيجابايت |
| تأرجح إدخال البيانات التفاضلية عند TP1a | TBD | --- | 900 | مللي فولت ذروة إلى ذروة |
| تأرجح إخراج البيانات التفاضلية عند TP4 | --- | --- | 900 | مللي فولت ذروة إلى ذروة |
| ESMW القريب | 0.265 | --- | --- | UI |
| ارتفاع عين الإخراج القريب | 70 | --- | --- | مللي فولت ذروة إلى ذروة |
| وقت انتقال الإخراج، 20% إلى 80% | 9.5 | --- | --- | ps |
ملاحظات:
- يتم دعم مجالات الساعة المتعددة فقط على جانب الخط Rx. يدعم جانب المضيف Rx مجال ساعة واحد فقط.
- لا يمكن أن يحدث قفل QSFP Tx CDR إلا إذا كان المسار 4 Tx ينقل البيانات.
التفريغ الكهروستاتيكي (ESD)
هذا المنتج متوافق مع مستويات ESD في بيئات التشغيل النموذجية لمركز البيانات ومعتمد وفقًا للمعايير المدرجة في قسم الامتثال التنظيمي. يتم شحن المنتج مع أغطية واقية على جميع الموصلات لحمايته أثناء الشحن. في المناولة والتشغيل العاديين للكابلات عالية السرعة وأجهزة الإرسال والاستقبال البصرية، يمثل ESD مصدر قلق أثناء الإدخال في قفص QSFP للخادم/المفتاح. ومن ثم، يجب مراعاة احتياطات التعامل القياسية مع ESD. وتشمل هذه استخدام أشرطة المعصم/الأحذية المؤرضة وأرضية ESD أينما يتم استخراج/إدخال كابل/جهاز إرسال واستقبال. تخضع التفريغات الكهروستاتيكية إلى الجزء الخارجي من هيكل معدات المضيف بعد التثبيت لمتطلبات ESD على مستوى النظام.
المناولة والتنظيف
يمكن أن يتضرر جهاز الإرسال والاستقبال بسبب التعرض لاندفاعات التيار وأحداث الجهد الزائد. احرص على تقييد التعرض للشروط المحددة في الحد الأقصى المطلق. راقب احتياطات المناولة العادية للأجهزة الحساسة للتفريغ الكهروستاتيكي. يتم شحن جهاز الإرسال والاستقبال مع أغطية الغبار على كل من المنفذ الكهربائي والبصري. يجب أن يكون الغطاء الموجود على المنفذ البصري في مكانه دائمًا عندما لا يكون هناك كابل ألياف متصل. يحتوي الموصل البصري على سطح موصل غائر يتعرض كلما لم يكن لديه كابل ولا غطاء.
قبل إدخال كابل الألياف، قم بتنظيف موصل الكابل لمنع التلوث منه. يضمن غطاء الغبار بقاء البصريات نظيفة ولا يلزم إجراء أي تنظيف إضافي. في حالة التلوث، يجب استخدام أدوات وطرق التنظيف القياسية. يجب عدم استخدام السوائل.
مزود مجموعة حلول كاملة. نحن نوفر متجرًا شاملاً للشبكات. من الأجهزة (المفاتيح، بطاقات واجهة الشبكة، الوصلات البينية) إلى البرامج (نظام التشغيل، الإدارة، البرامج الثابتة) والدعم، ستلبي محفظتنا الواسعة احتياجاتك من الشبكات. بالإضافة إلى الشبكة، يضمن نظامنا البيئي التوافق مع منتجات NVIDIA الأخرى، بالإضافة إلى العروض من الشركاء الرئيسيين ومصنعي المعدات الأصلية.
إزاحة + الأداء للخادم والتخزين. سواء أكان ذلك تسريع التطبيقات باستخدام InfiniBand أو RoCE، أو عزل مهام العمل الرئيسية عبر DPU، فإن عروضنا المعرفة بالبرامج والمعتمدة على الأجهزة تمكنك من تخصيص موارد الحوسبة والتخزين الخاصة بك للتطبيقات، وليس لإدارة الشبكة.
التشغيل البيني
للتكوينات التي تم اختبارها باستخدام AOCs، يرجى الرجوع إلى تقرير تأهيل المنتج على مستوى النظام (SLP).
تحديد المعدل
يدعم AOC تحديد المعدل، والذي يتم التحكم فيه عن طريق الكتابة إلى السجلات 0x57-0x58. يتم تعيين بتين لكل مسار استقبال في البايت 0x57 (87dec، Rxn_Rate_Select) وبتين لكل مسار إرسال في البايت 0x58 (88dec، Txn_Rate_Select) لتحديد ما يصل إلى أربع سرعات بت، كما هو محدد في SFF-8636 Rev 2.9.2 الجدول 6-5 XN_RATE_SELECT ENCODINGS. مطلوب أن يكون لجميع المسارات الأربعة نفس قيمة تحديد المعدل.
يحدد الجدول أدناه المعدل لكل إعداد تحديد معدل.
ترميزات تحديد المعدل
|
قيمة تحديد المعدل
|
معدل التشغيل (جيجابايت)
|
|---|---|
| 01 | 10.31250 NRZ |
| 10 | 25.78125 NRZ |
| 11 | 26.56250 PAM4 |
المواصفات الميكانيكية
|
المعلمة |
القيمة | الوحدات | |
|---|---|---|---|
| القطر | 3 +/-0.2 | مم | |
| نصف قطر الانحناء الأدنى | 30 | مم | |
| تحمل الطول | الطول< 5 م | +300 /-0 | مم |
| 5 م ≤ الطول< 50 م | +500 / -0 | ||
| 50 م ≤ الطول | +1000 /-0 | ||
| لون الكابل | أكوا | --- | |
