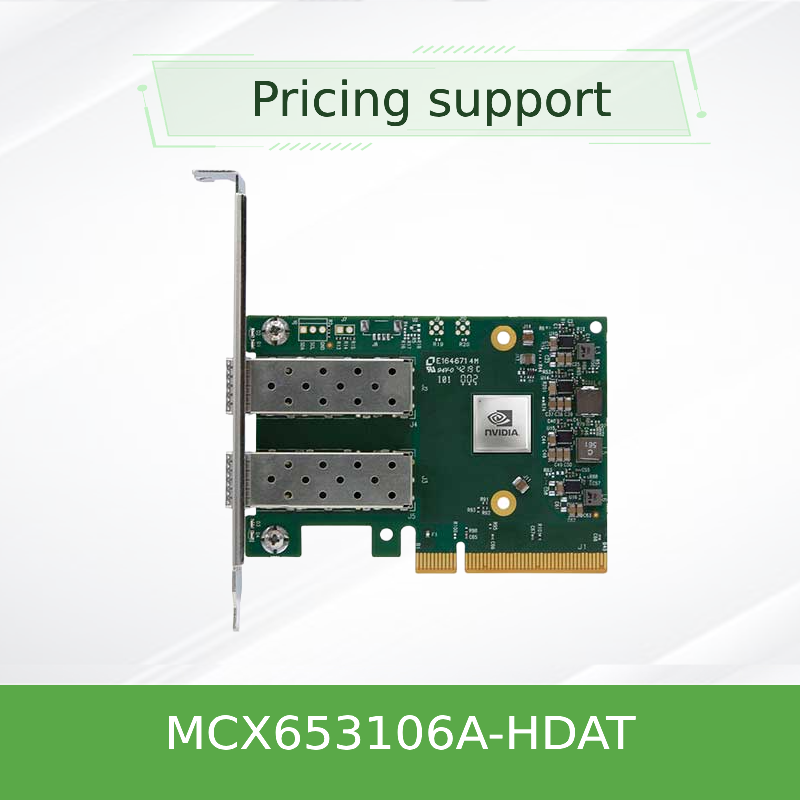

بطاقة محول NVIDIA MCX653106A-HDAT ConnectX-6 بسرعة 200 جيجابت/ثانية InfiniBand - منفذ مزدوج QSFP56، PCIe Gen 4.0 x16، ملف تعريف منخفض
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCX653106A-HDAT-SP |
| وثيقة: | connectx-6-infiniband.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| حالة المنتجات: | مخزون | طلب: | الخادم |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | يكتب: | سلكي |
| السرعة القصوى: | ما يصل إلى 200 جيجابايت/ثانية | موصل Ethernet: | QSFP56 |
| نموذج: | MCX653106A-HDAT | اسم: | MCX653106A-HDAT-SP Mellanox Network Card 200gbe خزنة ذكية عالية السرعة |
| إبراز: | NVIDIA ConnectX-6 InfiniBand بطاقة محول,بطاقة شبكة QSFP56 مزدوجة المنفذ,PCIe Gen 4.0 محول منخفض الملف |
||
منتوج وصف
اتصال ثنائي المنافذ بسرعة 200 جيجابت/ثانية مع عرض نطاق ترددي إجمالي يبلغ 400 جيجابت/ثانية، وواجهة PCIe Gen 4.0 x16، وعامل شكل منخفض المستوى
الموانئ:2x QSFP56
عرض النطاق الترددي الكلي:400 جيجابايت/ثانية
واجهة:PCIe Gen 4.0 x16
عامل الشكل:موقف منخفض المستوى
يوفر المحول الذكي NVIDIA MCX653106A-HDAT ConnectX-6 InfiniBand اتصالاً ثنائي المنافذ بسرعة 200 جيجابت/ثانية مع عرض نطاق ترددي إجمالي يبلغ 400 جيجابت/ثانية. تتميز هذه البطاقة منخفضة الحجم بمنافذ QSFP56 وواجهة مضيف PCIe Gen 4.0 x16، وتوفر زمن وصول منخفض للغاية ومعدل رسائل مرتفع (215 مليون رسالة/ثانية)، وعمليات إلغاء تحميل الأجهزة المتقدمة لأحمال عمل HPC وAI ومراكز بيانات المؤسسات.
تم بناء ConnectX-6 على منصة NVIDIA Quantum InfiniBand، وهو يدمج محركات الحوسبة داخل الشبكة، وRDMA مع التحكم في التدفق من طرف إلى طرف، وتشفير XTS-AES على مستوى الكتلة. يدعم المحول كلاً من بروتوكولات InfiniBand وEthernet للنشر المرن عبر البنية التحتية للحوسبة والتخزين.
- منفذ مزدوج 200 جيجابت/ثانية (400 جيجابت/ثانية عرض النطاق الترددي الإجمالي)
- ما يصل إلى 215 مليون رسالة في الثانية
- أداء الكمون المنخفض للغاية
- تشفير XTS-AES على مستوى الكتلة (مفتاح 256/512 بت)
- الأمان المتوافق مع FIPS
- متوافق مع PCIe Gen 4.0 وGen 3.0
- محركات تسريع الحساب داخل الشبكة
- RDMA، إرسال/استقبال دلالات
- التحكم في الازدحام القائم على الأجهزة
- NVMe-من عمليات تفريغ الهدف والبادئ
- متوافق مع RoHS ومتوافق مع ODCC
- يدعم كلاً من 50G SerDes (PAM4) و25G SerDes (NRZ)
يقوم ConnectX-6 بإلغاء تحميل العمليات الجماعية وعلامة MPI المطابقة للشبكة، مما يحرر دورات وحدة المعالجة المركزية للحساب. ومن خلال دمجه مع NVIDIA PeerDirect RDMA (GPUDirect)، فإنه يتيح الاتصال المباشر بين وحدة معالجة الرسومات ووحدة معالجة الرسومات لأحمال عمل الذكاء الاصطناعي والتعلم الآلي.
يعمل إلغاء تحميل الأجهزة لتشفير/فك تشفير IEEE AES-XTS على توفير زمن الوصول واستخدام وحدة المعالجة المركزية، مع مفاتيح تشفير مخصصة لحماية المستأجرين المتعددين.
تعمل عمليات إلغاء التحميل المستهدفة والبادئة على تحسين NVMe على الأقمشة، مما يعزز استخدام وحدة المعالجة المركزية وقابلية التوسع لبيئات التخزين.
دعم البروتوكول:إنفينيباند (200/100/50/40/25/10 جيجابت/ثانية) وإيثرنت (200/100/50/40/25/10/1 جيجابت/ثانية)
- مجموعات الحوسبة عالية الأداء (HPC).
- البنية التحتية للتدريب على الذكاء الاصطناعي والتعلم الآلي
- مراكز بيانات سحابية ومؤسسية واسعة النطاق
- NVMe-من أنظمة التخزين
- الشبكات الافتراضية بما في ذلك NFV
- الأنظمة الأساسية المستندة إلى x86 وPower وArm وGPU وFPGA
- تسلسل المضيف لتصميم الرف الاقتصادي
| فئة | التفاصيل |
|---|---|
| نموذج | MCX653106A-HDAT |
| عائلة المنتج | محول NVIDIA ConnectX-6 InfiniBand الذكي |
| المنافذ / الموصلات | 2x QSFP56 |
| سرعة إنفينيباند | 200/100/50/40/25/10 جيجابايت/ثانية لكل منفذ |
| عرض النطاق الترددي الكلي | 400 جيجابايت/ثانية |
| سرعة الإيثرنت | 200/100/50/40/25/10/1 جيجابايت/ثانية لكل منفذ |
| معدل الرسالة | ما يصل إلى 215 مليون رسالة / ثانية |
| واجهة المضيف | PCIe Gen 4.0 / Gen 3.0 x16 |
| التشفير | أجهزة XTS-AES 256/512 بت على مستوى الكتلة |
| الامتثال FIPS | نعم |
| الافتراضية | SR-IOV (1K VFs)، ASAP2، تفريغ OVS |
| تفريغ التخزين | NVMe-of الهدف/البادئ، T10-DIF، SRP، iSER، NFS RDMA، SMB Direct |
| التمهيد عن بعد | إنفينيباند، إيثرنت، بروتوكول iSCSI، UEFI، PXE |
| عامل الشكل | حامل PCIe منخفض الحجم (167.65 مم × 68.90 مم) |
| قوس | دعامة طويلة مثبتة، تتضمن دعامة قصيرة |
| الامتثال لـ RoHS | نعم |
| إدارة | NC-SI، MCTP عبر SMBus/PCIe، PLDM، I²C، SPI، JTAG |
يوفر منفذان بسرعة 200 جيجابت/ثانية نطاقًا تردديًا هائلاً لأحمال العمل الصعبة.
يعمل إلغاء التحميل على مستوى الكتلة XTS-AES على حفظ دورات وحدة المعالجة المركزية ويضمن أمان البيانات أثناء الحركة.
يقوم بإلغاء تحميل MPI ومطابقة العلامات والعمليات الجماعية على الشبكة.
تعمل عمليات إلغاء التحميل المستهدفة والبادئة على تحسين أداء التخزين وقابلية التوسع.
متوافق مع أنظمة التشغيل الرئيسية ومنصات المحاكاة الافتراضية والبرمجيات الوسيطة HPC.
- المفاتيح:نفيديا كوانتوم-2، كوانتوم، سبيكتروم
- الكابلات:QSFP56 DAC / AOC / البصريات
- نظام التشغيل:لينكس (RHEL، SLES، أوبونتو)، ويندوز، VMware، FreeBSD
- المحاكاة الافتراضية:SR-IOV، ASAP2، OVS
- تخزين:NVMe-of، SRP، iSER، SMB Direct، NFS RDMA
- تأكيد فتحة PCIe: مطلوب x16 فعليًا
- التحقق من البروتوكول: InfiniBand مقابل Ethernet
- اختر الكابلات/البصريات QSFP56 المناسبة
- تحقق من نوع القوس: طويل مقابل قصير
- تأكيد توافق برنامج التشغيل/نظام التشغيل
- التحقق من عدد المنافذ المطلوبة (منفذ مزدوج مقابل منفذ واحد)
- راقب احتياطات التعامل مع ESD أثناء التثبيت
- التحقق من توافق فتحة PCIe (x16 الفعلية)
- استخدم بصريات وكابلات QSFP56 المؤهلة لـ NVIDIA
- تأكد من تدفق الهواء الكافي حول المحول
- قم بتثبيت برامج التشغيل المناسبة (OFED/WinOF-2) قبل الاستخدام
