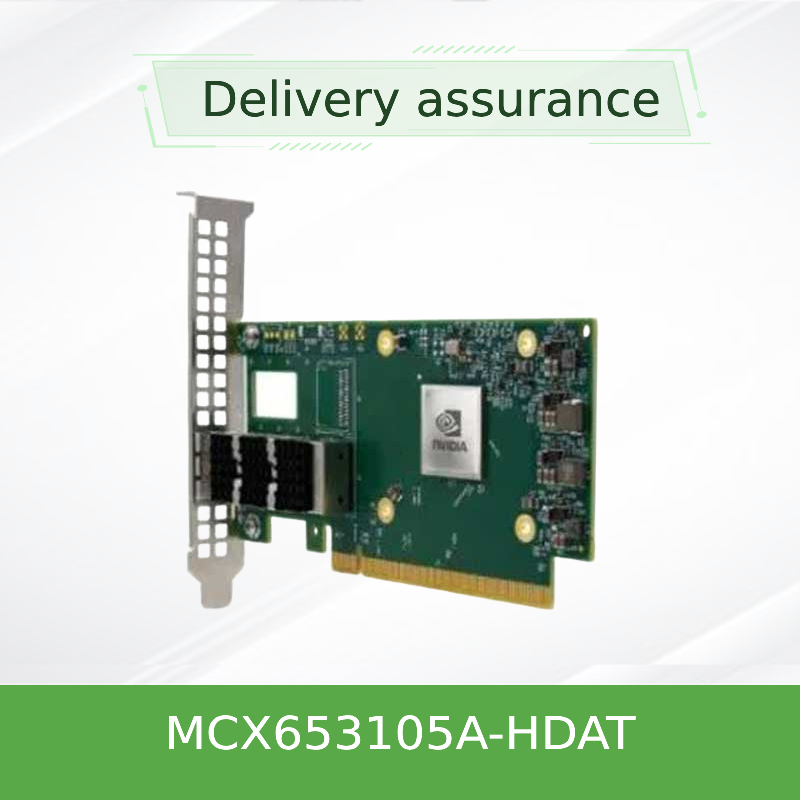

NVIDIA MCX653105A-HDAT ConnectX-6 بطاقة محول VPI 200Gb / s
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCX653105A-HDAT |
| وثيقة: | connectx-6-infiniband.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| حالة المنتجات: | مخزون | طلب: | الخادم |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | يكتب: | سلكي |
| السرعة القصوى: | ما يصل إلى 200 جيجابايت/ثانية | موصل Ethernet: | QSFP56 |
| نموذج: | MCX653105A-HDAT | ||
| إبراز: | محول شبكة Nvidia ConnectX-6,بطاقة محول VPI 200Gb / s,بطاقة الشبكة MCX653105A-HDAT |
||
منتوج وصف
NVIDIA MCX653105A-HDAT ConnectX-6 بطاقة محول VPI 200Gb / s
NVIDIA ConnectX-6 VPI 200Gb / s بروتوكول HDR VPI مزدوج
MCX653105A-HDAT
رابطX-6 بطاقة محول VPI. 200Gb / s HDR InfiniBand و 200GbE
منفذ واحد QSFP56 ، PCIe 4.0 x16. تحميل الأجهزة لـ RDMA و NVMe-oF والحوسبة في الشبكة. تأخير أقل من 600ns ، تصل إلى 215 مليون رسالة في الثانية.
لمحة عامة عن المنتج
الـNVIDIA Mellanox MCX653105A-HDATهي بطاقة مخصصة عالية الأداء ConnectX-6 VPI (البروتوكول الافتراضي المتصل) ، وتقدم ما يصل إلى200Gb/sعرض النطاق الترددي لكل من شبكات InfiniBand HDR و 200 Gigabit Ethernet مصممة لأكثر أحمال عمل مراكز البيانات تطلباً بما في ذلك تدريب الذكاء الاصطناعي، الحوسبة عالية الأداء، تحليلات السحابة،وتخزين NVMe-oF هذه بطاقة QSFP56 ذات منفذ واحد تجمع بين تأخير منخفض للغاية (<600ns) مع 215 مليون رسالة مذهلة في الثانية.
استفادة من واجهة المضيف PCIe Gen 4.0 x16، MCX653105A-HDAT يزيل مهام الاتصالات الحرجة من وحدة المعالجة المركزية، بما في ذلك RDMA، التشفير، واستخدام شبكة افتراضية،توفير أداء وفعالية رائدة في الصناعة لمنصات الحوسبة والتخزين الحديثة.
الخصائص الرئيسية
- ✓ سرعات 200 جيجابايت/ثانية- منفذ QSFP56 واحد يدعم HDR InfiniBand و 200GbE
- ✓ واجهة المضيف PCIe 4.0 x16-متوافق مع PCIe 3.0
- ✓ تشفير الأجهزة- مستوى الكتل XTS-AES 256/512 بت، قادرة على FIPS
- ✓ RDMA و GPUDirect- تسريع الاتصالات PeerDirectTM لخوادم GPU
- ✓ NVMe-oF التفريغ- التحميل المستهدف والمبدئي للتخزين عالي الأداء
- ✓ الافتراضية- دعم SR-IOV لما يصل إلى 1000 وظيفة افتراضية
- ✓ دعم متعدد السرعات- متوافق مع HDR100، EDR، FDR، 100/50/40/25/10GbE
أبرز التكنولوجيا
- ConnectX-6 VPI ASIC- أول محول 200Gb / s في الصناعة مع الحوسبة في الشبكة
- معدل تأخير أقل من 600ns- تأخير منخفض للغاية لتطبيقات HPC الحساسة للتأخير
- التطابق بين العلامات ومقابلة التحميل- يحسن أداء MPI
- التكيف مع الممرات على النقل الموثوق- تجنب الازدحام
- خط أنابيب مرن- مسار البيانات القابل للبرمجة لتدفقات الشبكة الجديدة
- ODP (التصفح حسب الطلب)- إدارة ذاكرة فعالة لمجموعات البيانات الكبيرة
مصفوفة التوافق
| الفئة | المنتجات المتوافقة / البيئة |
|---|---|
| مفاتيح InfiniBand | NVIDIA Quantum-2 (Q3400 ، Q3200) ، سلسلة Quantum HDR |
| أجهزة التبديل | NVIDIA Spectrum-3، Spectrum-4 (200GbE/400GbE منافذ) |
| الكابلات / أجهزة الاستقبال | وحدات QSFP56 DAC، AOC، SR4، DR4 (200Gb/s) |
| أنظمة التشغيل | RHEL/CentOS، أوبونتو، ويندوز سيرفر، FreeBSD، VMware ESX |
| الخوادم | HPE ProLiant Gen10/Gen10 Plus، ديل باور إدج، سوبرمايكرو |
| أنظمة GPU | NVIDIA DGX-1، DGX-2، DGX H100 (عن طريق الكابلات المناسبة) |
المواصفات التقنية
| المعلم | مواصفات MCX653105A-HDAT |
|---|---|
| رقم الطراز | MCX653105A-HDAT (البيع بالتجزئة) ، MCX653105A-HDAT-SP (حزمة واحدة) |
| نوع المنتج | بطاقة محول ConnectX-6 VPI |
| تكوين الميناء | QSFP56 ذات منفذ واحد |
| معدل البيانات | 200Gb/s (InfiniBand HDR) / 200GbE |
| واجهة المضيف | PCIe 4.0 x16 (متوافق مع PCIe 3.0، 2.0، 1.1) |
| معدل الرسائل | حتى 215 مليون رسالة في الثانية |
| فترة تأخير | < 600 نانوسانية |
| التشفير | مستوى كتلة XTS-AES 256/512 بت ، قادر على FIPS 140-2 |
| عامل الشكل | الوقوف منخفضة الوضوح في PCIe (تم تثبيت دعامة طويلة ، بما في ذلك دعامة قصيرة) |
| الأبعاد (PCB) | 167.65ملم × 68.90ملم |
| استهلاك الطاقة | حوالي 12W نموذجية |
| درجة حرارة العمل | 0°C إلى 55°C |
| الامتثال للمعايير | (روهاس) ، (أودكسي) ، (إي إي إي 802)3، IBTA 1.3 |
| البدء عن بعد | InfiniBand، Ethernet، iSCSI، UEFI، PXE |
| السرعات المدعومة (InfiniBand) | HDR (200Gb / s) ، HDR100 (100Gb / s) ، EDR ، FDR ، QDR ، DDR ، SDR |
المواصفات من NVIDIA ConnectX-6 VPI أوراق البيانات تأكد مع ممثل NVIDIA قبل الطلب.
قائمة التحقق من المشتري
- ✓فتحة PCIe: تتطلب فتحة مادية x16 (تدعم x16 / x8 / x4 / x1)
- ✓نوع الدعم: الدعم الطويل مثبت مسبقًا ؛ الدعم القصير متضمن
- ✓دعم نظام التشغيل: تأكيد توافر برامج التشغيل (Linux OFED، WinOF-2)
- ✓نوع الكابل: استخدم DAC سلبي أو AOC مع QSFP56 (بدون وحدات فوقية)
- ✓حالة الاستخدام: نموذج منفذ واحد تأكد من أن منفذ واحد يلبي احتياجاتك من عرض النطاق الترددي
معلومات الطلب
| رقم الجزء | الوصف |
|---|---|
| MCX653105A-HDAT | ConnectX-6 VPI ، QSFP56 ذات منفذ واحد ، 200Gb / s HDR / 200GbE ، PCIe 4.0 x16 ، مؤخرة طويلة |
| MCX653105A-HDAT-SP | نسخة التجزئة في علبة واحدة |
| MCX653106A-HDAT | متغير منفذ مزدوج للمقارنة (2x QSFP56) |
منتجات ذات صلة
MCX653106A-HDAT (منفذ مزدوج) QSFP56 200Gb / s كابلات DAC NVIDIA كوانتوم HDR InfiniBand Switch ConnectX-7 NDR 400Gb / s محولات
الأسئلة الشائعة
س: ما هو الفرق بين MCX653105A-HDAT و MCX653106A-HDAT؟
الجواب: MCX653105A-HDAT هومنفذ واحدالمكيف (1x QSFP56) ، في حين أن MCX653106A-HDAT هومنفذينالمكيف (2x QSFP56). يدعم كلاهما سرعات PCIe 4.0 x16 و 200Gb / s. اختر منفذًا واحدًا للعقد الحافة الحساسة للتكلفة أو منفذًا مزدوجًا للتوافر العالي وتجميع الروابط.
س: هل هذه البطاقة متوافقة مع فتحات PCIe 3.0؟
الجواب: نعم. يدعم MCX653105A-HDAT كل من PCIe Gen 3.0 و Gen 4.0عندما يتم تثبيته في فتحة PCIe 3.0، فإنه سيعمل في سرعات Gen 3.0 (16 GT / s)
السؤال: هل يمكنني استخدام هذا المحول مع جهاز QSFP28 القياسي؟
ج: نعم. تستخدم البطاقة موصلات QSFP56 متوافقة مع وحدات QSFP28. ومع ذلك ، لسرعات 200Gb / s ، تحتاج إلى كابلات أو مرسلات معتمدة QSFP56
س: هل هذا يدعم GPUDirect RDMA؟
ج: نعم. يدعم ConnectX-6 تسريع الاتصالات NVIDIA PeerDirectTM لنقل البيانات المباشر من GPU إلى GPU ، مما يحسن بشكل كبير أداء تدريب AI / ML.
السؤال: ما هي الأقواس المضمنة في البطاقة؟
A: يتم شحن البطاقة معالعصا العاليةتم تثبيتها مسبقاً ويشملمؤخرة قصيرة منخفضةفي مربع تثبيت خادم 2U
الاحتياطات المهمة في التعامل
اتبع إجراءات التعامل مع ESD القياسية أثناء التثبيت. تأكد من تدفق الهواء الكافي في هيكل الخادم. استخدم فقط الكابلات والمرسلات المعتمدة من NVIDIA للعمل 200Gb / s.يدعم البطاقة كل من بروتوكولات InfiniBand و Ethernet تحقق من توافق المفتاح الخاص بك قبل النشر.
