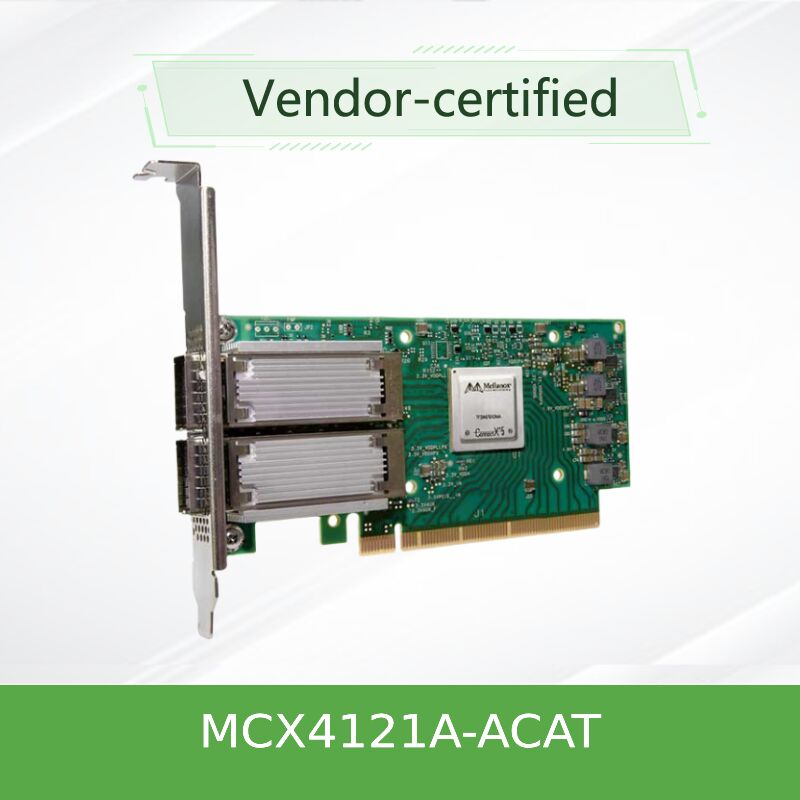

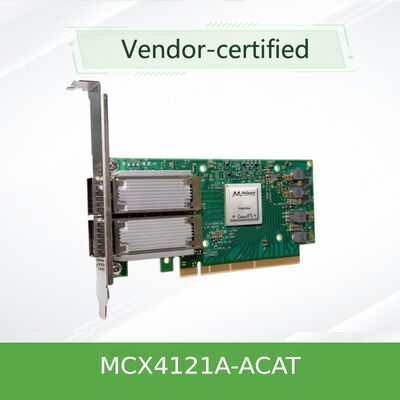

بطاقة محول Mellanox ConnectX‑4 Lx EN MCX4121A‑ACAT ثنائي المنفذ 25 جيجابت SFP28 إيثرنت
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCX4121A-ACAT |
| وثيقة: | connectx-4-lx-en-card.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| طلب: | الخادم | نوع الواجهة:: | شبكة |
|---|---|---|---|
| الموانئ: | مزدوج | السرعة القصوى: | 25GBE |
| نوع الموصل: | SFP28 | يكتب: | سلكي |
| حالة: | جديدة ومبتكرة | نموذج: | MCX4121A-ACAT |
| اسم: | بطاقة شبكة Mellanox Connectx-4 LX EN 25GBE Dual-Port SFP28 PCIE3.0 X8 بطاقة واجهة شبكة MCX4121A-ACAT | الكلمة الرئيسية: | بطاقة شبكة ميلانوكس |
منتوج وصف
ميلانوكس ConnectX-4 Lx EN
محول MCX4121A-ACAT ثنائي المنفذ بسرعة 25 جيجابت
بطاقة واجهة شبكة 2x25GbE SFP28 عالية الأداء مزودة بـ RoCE وSR-IOV وتفريغ الأجهزة المتراكبة لمراكز البيانات الحديثة.
لكل منفذ
روس | آر دي إم إيه | SR-IOV
نظرة عامة على المنتج
الميلانوكس ConnectX-4 Lx EN MCX4121A-ACATعبارة عن بطاقة محول 25 جيجابت إيثرنت ثنائية المنفذ مصممة لتلبية المتطلبات الصارمة للبنى التحتية الافتراضية والأنظمة الأساسية السحابية وتحليلات البيانات الكبيرة وبيئات التخزين. يوفر مزيجًا مرنًا من سرعات 25 جيجابت، و10 جيجابت، و1 جيجابت على كل منفذ SFP28، يوفر محول PCIe 3.0 x8 هذا معدل رسائل عاليًا (75 مليون حزمة في الثانية) ووقت استجابة أقل من ميكروثانية. بفضل دعم الأجهزة الأصلي لـ RoCE (RDMA عبر شبكة إيثرنت متقاربة)، وعمليات إلغاء تحميل الشبكة (VXLAN، وNVGRE، وGENEVE)، وخيارات تقنية Mellanox Multi-Host في السلسلة، يعمل MCX4121A-ACAT على تقليل حمل وحدة المعالجة المركزية بشكل كبير مع زيادة كفاءة الخادم إلى الحد الأقصى.
تم تصميم هذه البطاقة لمراكز البيانات الخاصة بالمؤسسات والتمويل والرعاية الصحية ومراكز البيانات واسعة النطاق، وتضمن محاكاة موثوقة للإدخال/الإخراج قائمة على الأجهزة وجودة خدمة متقدمة - مما يتيح نسب دمج أعلى وتكلفة إجمالية أقل للملكية.
ميزات الأداء الرئيسية
- منفذ SFP28 مزدوج يدعم سرعات 25 جيجابت / 10 جيجابت / 1 جيجابت
- PCI Express 3.0 x8 (متوافق مع Gen1/Gen2)
- زمن الوصول شبه ميكروثانية ومعدل الرسائل 75 ميجابت في الثانية
- RDMA عبر شبكة إيثرنت متقاربة (RoCE) للوصول إلى زمن الوصول المنخفض
- إلغاء تحميل الأجهزة لتراكبات NVGRE وVXLAN وGENEVE
المحاكاة الافتراضية والتسريع
- SR-IOV: ما يصل إلى 256 وظيفة افتراضية (VFs)
- جودة الخدمة المتقدمة وعزل حركة المرور
- Mellanox PeerDirect® (GPUDirect®) للتسريع المرتكز على وحدة معالجة الرسومات
- عمليات إلغاء تحميل TCP/UDP عديمة الحالة: LSO، وLRO، والمجموع الاختباري، وRSS
- التحكم الشامل في الازدحام ودعم IEEE DCB
التكنولوجيا المتقدمة
RoCE وRDMA:يقوم ConnectX-4 Lx EN بتطبيق RDMA عبر شبكة إيثرنت متقاربة (RoCE) مما يسمح بالوصول المباشر للذاكرة بين الخوادم مع الحد الأدنى من تدخل وحدة المعالجة المركزية - وهو أمر بالغ الأهمية للتخزين الموزع، وNVMe عبر الأقمشة، وبيئات التداول عالية التردد.
تراكب تسريع الشبكة:يعتمد مشغلو مراكز البيانات على VXLAN وNVGRE لتوسيع نطاق الشبكات السحابية. يقوم هذا المحول بعملية التغليف/إلغاء التغليف في الأجهزة، مما يحافظ على الأداء الأصلي ويحرر المعالجات المضيفة.
محاكاة الإدخال/الإخراج الافتراضية القائمة على الأجهزة:من خلال دعم SR-IOV، يوفر MCX4121A-ACAT موارد محول مخصصة لكل جهاز ظاهري، مما يضمن العزلة المضمونة والأداء المتوقع في البيئات متعددة المستأجرين.
ميلانوكس بيرديركت®:يزيل نسخ البيانات غير الضرورية بين وحدة المعالجة المركزية ووحدة معالجة الرسومات، مما يقلل من وقت تشغيل التطبيق لـ AI/ML وأحمال عمل الحوسبة عالية الأداء.
عمليات النشر النموذجية
- ✔️ عقد البنية التحتية شديدة التقارب (HCI).
- ✔️ التخزين المحدد بالبرمجيات (Ceph، vSAN، Lustre)
- ✔️ مضيفي الحوسبة السحابية وOpenStack
- ✔️ مجموعات AI/GPU مع دعم GPUDirect
- ✔️ قاعدة البيانات وتحليلات البيانات الضخمة (Spark، Hadoop)
- ✔️ تتطلب منصات التداول المالية زمن وصول منخفض للغاية
التوافق والنظام البيئي
يدعم MCX4121A-ACAT أنظمة التشغيل وبرامج Hypervisor السائدة:
- لينكس:RHEL/CentOS، Ubuntu، Debian، OpenFabrics OFED
- خادم ويندوز:2016/2019/2022 (برامج تشغيل WinOF-2)
- المحاكاة الافتراضية:VMware ESXi، KVM، Citrix XenServer، Microsoft Hyper-V
- آخر:فري بي إس دي، أوبن بي إس دي
قابلة للتشغيل المتبادل مع محولات 1/10/25/40/50 جيجابت (معايير IEEE)، والكابلات النحاسية السلبية التي يصل طولها إلى 5 أمتار، والكابلات الضوئية النشطة، والوحدات الضوئية SFP28. متوافق مع الإصدارات السابقة مع البنية التحتية 10 جيجابت و1 جيجابت.
المواصفات الفنية
| المعلمة | مواصفة |
|---|---|
| نموذج المنتج | MCX4121A-أكات |
| الموانئ | 2x SFP28 |
| السرعات المدعومة | 25 جيجابت / 10 جيجابت / 1 جيجابت لكل منفذ |
| واجهة المضيف | PCIe 3.0 x8 (متوافق لأعلى/لأسفل مع PCIe 2.0/1.1) |
| عامل الشكل | PCIe منخفض المستوى (مع حامل كامل الارتفاع متضمن) |
| كمون | ميكروثانية فرعية |
| معدل الرسالة | 75 مليون حزمة في الثانية (75Mpps) |
| تفريغ الأجهزة | RoCE، VXLAN/NVGRE/GENEVE encap/decap، TSO/LRO، تفريغ المجموع الاختباري، RSS |
| الافتراضية | SR-IOV (ما يصل إلى 256 VFs)، VMware NetQueue، جودة الخدمة لكل VM |
| واجهات الإدارة | NC-SI عبر MCTP (SMBus/PCIe)، واجهة BMC، فلاش SPI، JTAG |
| التمهيد عن بعد | التمهيد PXE، UEFI، iSCSI عبر إيثرنت |
| الأبعاد (منخفضة المستوى) | 14.2 سم × 6.9 سم (بدون حامل) |
| استهلاك الطاقة | غير محدد علنًا – نموذجي < 12 وات؛ تأكيد لكل تحميل النظام |
| الامتثال للمعايير | IEEE 802.3by، 802.3ba، 802.3ae، 802.1Qbb، 802.1Qaz، PCIe 3.0، RoHS |
دليل الاختيار - عائلة ConnectX-4 Lx EN
| طلب رقم الجزء (OPN) | المنافذ والسرعة | واجهة | عامل الشكل | ملاحظات خاصة |
|---|---|---|---|---|
| MCX4121A-أكات | 2x 25 جيجا بايت | SFP28 | PCIe منخفضة المستوى | تم تمكين UEFI، ويتضمن حاملًا قياسيًا |
| MCX4111A-أكات | 1 × 25 جيجا بايت | SFP28 | PCIe منخفضة المستوى | منفذ واحد |
| MCX4131A-GCAT | 1 × 50 جيجا بايت | QSFP28 | PCIe منخفضة المستوى | دعم 50/40/25/10/1 جيجابت |
| MCX4421A-أكان | 2x 25 جيجا بايت | SFP28 | أو سي بي 2.0 النوع 1 | إدارة المضيف |
| MCX4431M-GCAN | 1 × 50 جيجا بايت | QSFP28 | أوكب 2.0 النوع 2 | تكنولوجيا متعددة المضيف |
* بالنسبة لتكوينات المضيف المتعدد أو إصدار OCP 3.0 (MCX4621A-ACAB)، يرجى الاتصال بفريقنا.
لماذا تختار Starsurge لـ ConnectX-4 Lx EN
- مصادر الدرجة الهندسية:بطاقات Mellanox الأصلية، إمكانية التتبع الكامل.
- التسليم العالمي:شحن سريع إلى الأمريكتين وأوروبا وآسيا والمحيط الهادئ مع دعم جمركي.
- الاستشارات الفنية قبل البيع:يساعدك مهندسونا المعتمدون على التحقق من توافق الخادم وتكوينه.
- أسعار تنافسية للمشاريع الكبيرة:أسعار خاصة لعمليات طرح مراكز البيانات وتكامل الأنظمة.
- الضمان ودعم ما بعد البيع:ضمان قياسي لمدة عام، خيارات ممتدة متاحة.
الخدمة والدعم
الدعم الفني:نظام التذاكر على مدار 24 ساعة والدردشة الحية خلال ساعات العمل (GMT+8). تتوفر تحديثات البرامج الثابتة ومصفوفات التوافق وحزم برامج التشغيل عند الطلب.
عملية RMA:خيارات استبدال متقدمة للعملاء المؤهلين. RMA القياسي: 7-14 يوم عمل.
وضع العلامات المخصصة والتعبئة بالجملة:متاح لشركاء OEM/ODM.
الأسئلة المتداولة
ج: نعم، تعمل هذه البطاقة في معظم خوادم x86 المزودة بفتحات PCIe 3.0 x8. يرجى التأكد من وجود قفص SFP28 قياسي وتدفق هواء مناسب. نوصي بالتحقق من إعدادات BIOS لتمكين SR-IOV.
ج: تعمل منافذ SFP28 المزدوجة كواجهات 25G مستقلة. بالنسبة لاختراق 25G إلى 4x10G، استخدم جانب التبديل المتوافق؛ البطاقة نفسها لا تقسم منفذًا واحدًا إلى ممرات متعددة.
ج: يدعم MCX4121A-XCAT سرعات 10/1 جيجابت إيثرنت فقط (بحد أقصى 10 جيجابت)، بينما يدعم إصدار -ACAT أيضًا سرعات 25 جيجابت. اختر -ACAT للاستعداد المستقبلي لشبكة 25G.
ج: نعم، فهو يدعم الكابلات النحاسية السلبية SFP28 حتى 5 أمتار، بالإضافة إلى الكابلات الضوئية النشطة وأجهزة الإرسال والاستقبال الضوئية.
ج: نعم، اطلب عرض أسعار بالكمية الخاصة بك للحصول على أسعار مخصصة.
الاحتياطات والملاحظات
- تأكد من أن اللوحة الأم للخادم توفر تدفق هواء مناسبًا لتشغيل 25 جيجا بايت في درجة الحرارة المحيطة العالية.
- يرجى التأكد من تشعب فتحة PCIe في حالة استخدام محولات متعددة؛ تستخدم البطاقة عرض المسار x8.
- يجب إجراء تحديثات البرامج الثابتة باستخدام أدوات Mellanox/NVIDIA؛ قد يؤدي الوميض غير المناسب إلى إبطال الضمان.
- المواصفات غير المدرجة صراحةً (على سبيل المثال، الحد الأقصى لاستهلاك الطاقة) تخضع للتحقق الهندسي؛ يرجى الاتصال بـ Starsurge للحصول على دعم التكامل المحدد.
حول شركة هونج كونج ستارسورج جروب المحدودة
تأسست شركة Starsurge في عام 2008، وهي شركة تقدم خدمات تعتمد على التكنولوجيا لأجهزة الشبكات وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة. نحن نخدم عملاء الحكومة والرعاية الصحية والتصنيع والتعليم والتمويل والمؤسسات في جميع أنحاء العالم. بدعم من فريق مبيعات وفريق فني من ذوي الخبرة، تقدم Starsurge حلول إنترنت الأشياء وأنظمة إدارة الشبكات وتطوير البرامج المخصصة والدعم متعدد اللغات والتسليم العالمي. يركز نهجنا الذي يضع العميل أولاً على الجودة الموثوقة والخدمة سريعة الاستجابة والحلول المخصصة التي تساعد العملاء على إنشاء بنية تحتية فعالة وقابلة للتطوير للشبكات.
باعتبارها شريكًا رسميًا للعلامات التجارية الرائدة، توفر Starsurge محولات Mellanox/NVIDIA الأصلية مع إمكانية التتبع الكاملة والأسعار التنافسية والدعم الهندسي المخصص لما قبل وما بعد البيع.
حقائق أساسية
- ✅ منافذ 25 جيجا بايت مزدوجة – أداء معدل الخط
- ✅ RoCE & RoCE v2 قادران
- ✅ ما يصل إلى 256 وظيفة افتراضية SR-IOV
- ✅ تفريغ الأجهزة للأنفاق المتراكبة
- ✅ ملف تعريف منخفض + دعامة كاملة الارتفاع متضمنة
مصفوفة التوافق (الفحص السريع)
| بائع | نماذج الخادم (تم اختبارها) |
|---|---|
| ديل | PowerEdge R740/R750/R6515 |
| إتش بي إي | DL380 Gen10/Gen11، DL360 |
| سوبرمايكرو | سلسلة X11/X12 مع فتحة PCIe 3.0 |
| سيسكو | يو سي إس سي220 إم5/إم6 |
قائمة مراجعة المشتري
- ☑️ تأكد من أن الخادم لديه فتحة PCIe x8 (أو x16) متاحة
- ☑️ بصريات SFP28 أو طول DAC مناسب لمسافة الكابلات الخاصة بك
- ☑️ نسخة برنامج تشغيل نظام التشغيل (OFED/WinOF-2) جاهزة
- ☑️ بالنسبة إلى RDMA، تأكد من تكوين DCB على المحولات ذات الصلة بالمنتجات
- MCX4111A-ACAT - منفذ واحد بسرعة 25 جيجابت، نفس السيليكون
- MCX4131A-GCAT – منفذ واحد 50 جيجابت QSFP28
- Mellanox MFA1A00-E005 – كابل ضوئي نشط 25G SFP28
- MMA1B00-C100D – جهاز إرسال واستقبال 25GBase-SR SFP28
