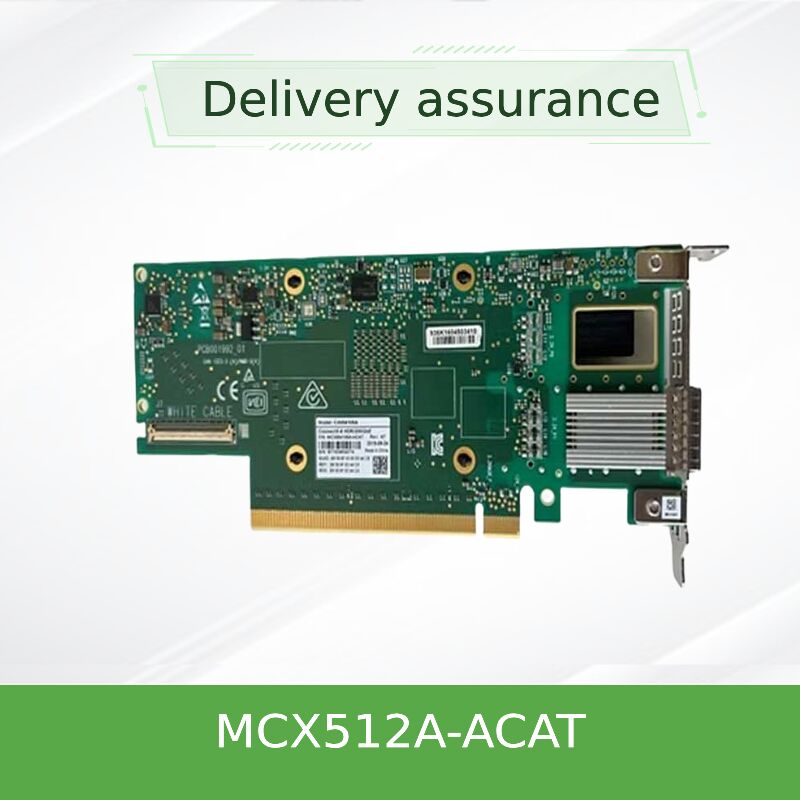

MCX512A-ACAT Mellanox Connectx 5 Dual Port 10 25gbe Sfp28 EN بطاقة مهايئ PCIe 3.0 X8
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCX512A-ACAT |
| وثيقة: | connectx-5-en-card.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| طلب: | الخادم | نوع الواجهة:: | شبكة |
|---|---|---|---|
| الموانئ: | مزدوج | السرعة القصوى: | 25GBE |
| نوع الموصل: | SFP28 | يكتب: | سلكي |
| حالة: | جديدة ومبتكرة | نموذج: | MCX512A-ACAT |
| اسم: | بطاقة شبكة Mellanox MCX512A-ACAT ConnectX-5 EN بطاقة محول 10 / 25GbE ثنائي المنافذ SFP28 PCIe 3.0 x8 | الكلمة الرئيسية: | بطاقة شبكة ميلانوكس |
منتوج وصف
بطاقة محول إيثرنت مزدوجة المنفذ SFP28 بسرعة 25 جيجابت في الثانية — توفر ما يصل إلى 25 جيجابت في الثانية لكل منفذ، وزمن وصول فائق الانخفاض، وتفريغًا متقدمًا للتطبيقات. مثالية لمنصات السحابة، والويب 2.0، والتخزين، والذكاء الاصطناعي، والمحاكاة الافتراضية التي تتطلب نطاقًا تردديًا عاليًا مع كفاءة استثنائية لوحدة المعالجة المركزية.
NVIDIA ConnectX-5 EN MCX512A-ACAT هي بطاقة محول إيثرنت مزدوجة المنفذ بسرعة 25 جيجابت في الثانية مصممة لمراكز البيانات التي تتطلب إنتاجية عالية وزمن وصول منخفض واستخدامًا فعالًا للخوادم. تم بناء هذه البطاقة على بنية ConnectX-5، وتدعم سرعات 25 جيجابت في الثانية، و 10 جيجابت في الثانية، و 1 جيجابت في الثانية، مما يوفر انتقالًا سلسًا من البنية التحتية بسرعة 10 جيجابت في الثانية إلى 25 جيجابت في الثانية. مع زمن وصول فائق الانخفاض، ومعدل رسائل مرتفع، وواجهة مضيف PCIe 3.0 x8، توفر MCX512A-ACAT أداءً رائدًا في الصناعة للبيئات الافتراضية والبيئات غير الافتراضية. تشمل القدرات الرئيسية RoCE (RDMA عبر إيثرنت الموحد)، والمحاكاة الافتراضية SR-IOV مع ما يصل إلى 512 وظيفة افتراضية، وتسريع التبديل ومعالجة الحزم ASAP2 لتفريغ vSwitch/vRouter، وتفريغ NVMe عبر Fabric، وتسليم توقيع T10-DIF، وتفريغ شامل للشبكات المتراكبة (VXLAN، NVGRE، GENEVE)، ودعم UEFI. تتوفر هذه البطاقة في عامل شكل PCIe منخفض الارتفاع وهي مثالية لتوصيل خوادم الرف العلوي.
منفذان SFP28 يدعمان سرعات 25 جيجابت في الثانية، و 10 جيجابت في الثانية، و 1 جيجابت في الثانية. متوافق مع الإصدارات السابقة مع البنية التحتية الحالية بسرعة 10 جيجابت في الثانية.
زمن وصول أقل من ميكرو ثانية ومعدل رسائل مرتفع للتطبيقات الحساسة لزمن الوصول مثل HFT و NVMe-oF.
خدمات RDMA بزمن وصول منخفض عبر شبكات الطبقة 2 والطبقة 3 لأعباء عمل التخزين والحوسبة.
تفريغ لوحة بيانات Open vSwitch (OvS) و vRouter في الأجهزة، مما يحقق أداءً بسرعة السلك مع تقليل حمل وحدة المعالجة المركزية.
تفريغ هدف NVMe-oF مسرّع بالأجهزة، مما يتيح الوصول الفعال إلى تخزين NVMe مع تدخل شبه معدوم لوحدة المعالجة المركزية.
ما يصل إلى 512 وظيفة افتراضية (VF) و 8 وظائف فعلية لكل منفذ، مع ضمان جودة الخدمة وعزل الأجهزة الافتراضية.
تغليف وفك تغليف الأجهزة لأنفاق VXLAN، NVGRE، GENEVE، MPLS، و NSH.
محلل مرن وجداول مطابقة الإجراءات تتيح تفريغ الأجهزة للبروتوكولات الحالية والمستقبلية.
NC-SI عبر MCTP، واجهة BMC، PLDM للمراقبة وتحديث البرامج الثابتة، PXE و UEFI للتمهيد عن بُعد.
توفر شريحة ConnectX-5 EN أداءً قياسيًا مع محركات تسريع متقدمة. تشمل الابتكارات التقنية الرئيسية:
- PeerDirect (GPUDirect) – يلغي نسخ بيانات PCIe غير الضرورية بين وحدة معالجة الرسومات ووحدة المعالجة المركزية، مما يسرع أعباء عمل HPC، والذكاء الاصطناعي، والتعلم الآلي.
- التوجيه التكيفي على النقل الموثوق – يتيح RDMA خارج الترتيب والتوجيه التكيفي لتحسين استخدام النسيج.
- مطابقة العلامات وتفريغ الاتصال – تفريغ الأجهزة لبروتوكول مطابقة علامات MPI وبروتوكول الاتصال، مما يقلل من حمل وحدة المعالجة المركزية في مجموعات HPC.
- تفريغ مخزن الاندفاع المؤقت – تسريع الأجهزة للنسخ الاحتياطي في الخلفية في عمليات المحاكاة واسعة النطاق وتدريب ML.
- مفتاح PCIe مدمج – يدعم ما يصل إلى 8 تفرعات، مما يتيح ربط المضيف وإزالة المفاتيح الخلفية في رفوف التخزين.
- الترحيل عند الطلب (ODP) – وصول ذاكرة RDMA بدون تسجيل، مما يبسط تطوير التطبيقات.
- النقل الموثوق المتصل الممتد (XRC) والنقل المتصل ديناميكيًا (DCT) – يوسع نطاق RDMA إلى عشرات الآلاف من العقد.
- تسليم توقيع T10-DIF – حماية سلامة البيانات المستندة إلى الأجهزة لأعباء عمل التخزين بسرعة السلك.
المحاكاة الافتراضية عالية الكثافة، والشبكات المتراكبة، وتفريغ vSwitch تقلل من استخدام وحدة المعالجة المركزية مع الحفاظ على أداء 25 جيجابت في الثانية بسرعة السلك.
تفريغ هدف NVMe-oF، و T10-DIF، و RoCE تتيح تخزين الكتل عالي الأداء بزمن وصول أقل من ميكرو ثانية.
PeerDirect GPUDirect والتوجيه التكيفي يسرعان أعباء عمل التدريب الموزع بسرعة 25 جيجابت في الثانية.
تفريغ ASAP2 vSwitch وسلسلة الخدمات تتيح المحاكاة الافتراضية الوظيفية للشبكة بكفاءة.
قم بالترقية بسلاسة من 10 جيجابت في الثانية إلى 25 جيجابت في الثانية مع الحفاظ على التوافق مع الإصدارات السابقة مع المفاتيح والكابلات الحالية.
يتيح SR-IOV مع ما يصل إلى 512 VF عمليات نشر VM كثيفة مع عزل أداء مضمون.
MCX512A-ACAT متوافق مع مجموعة واسعة من أنظمة التشغيل: RHEL/CentOS، Ubuntu، Windows Server، FreeBSD، VMware ESXi، و Citrix XenServer. يدعم بصريات SFP28 القياسية بسرعة 25 جيجابت في الثانية، وكابلات DAC السلبية، والكابلات البصرية النشطة (AOC)، وتكوينات الانقسام. تتكامل البطاقة بسلاسة مع مفاتيح NVIDIA Spectrum وأي بنية تحتية قياسية بسرعة 10 جيجابت في الثانية/25 جيجابت في الثانية. يشمل دعم البرامج OFED (توزيع المؤسسات المفتوحة)، DPDK، و WinOF-2 لنظام Windows. يتيح دعم UEFI بيئات تمهيد الخادم الحديثة.
| الفئة | المواصفات |
|---|---|
| الموديل | MCX512A-ACAT |
| عامل الشكل | بطاقة إضافة PCIe منخفضة الارتفاع. تُشحن مع تركيب دعامة طويلة، ودعامة قصيرة متضمنة. |
| المنافذ | 2x SFP28 (25 جيجابت في الثانية / 10 جيجابت في الثانية / 1 جيجابت في الثانية) |
| السرعات المدعومة | 25 جيجابت في الثانية، 10 جيجابت في الثانية، 1 جيجابت في الثانية |
| واجهة المضيف | PCIe 3.0 x8 (متوافق مع x16، x4، x2، x1؛ تفاوض تلقائي) |
| معدل الرسائل | ما يصل إلى 200 مليون رسالة في الثانية (Mpps) |
| زمن الوصول | أقل من ميكرو ثانية (نموذجي) |
| المحاكاة الافتراضية | SR-IOV: ما يصل إلى 512 وظيفة افتراضية، 8 وظائف فعلية لكل منفذ |
| دعم RoCE | نعم – RDMA عبر إيثرنت الموحد (RoCE) |
| تفريغات الشبكات المتراكبة | تغليف وفك تغليف الأجهزة لـ VXLAN، NVGRE، GENEVE، MPLS، NSH |
| تفريغات vSwitch/vRouter | ASAP2 – تفريغ لوحة بيانات Open vSwitch (OvS) و vRouter مع جداول مطابقة الإجراءات المرنة |
| تفريغات التخزين | تفريغ هدف NVMe-oF، تسليم توقيع T10-DIF، SRP، iSER، NFS RDMA، SMB Direct |
| ميزات محسنة | مطابقة العلامات، تفريغ الاتصال، التوجيه التكيفي، تفريغ مخزن الاندفاع المؤقت، مفتاح PCIe مدمج، ODP، XRC، DCT |
| تفريغات وحدة المعالجة المركزية | تفريغات TCP/UDP عديمة الحالة، LSO/LRO، تفريغ المجموع الاختباري، RSS/TSS، HDS، إدراج/إزالة علامات VLAN/MPLS |
| واجهات الإدارة | NC-SI عبر MCTP (SMBus/PCIe)، واجهة BMC، PLDM (المراقبة وتحديث البرامج الثابتة)، إدارة SDN eSwitch، SPI، JTAG |
| التمهيد عن بُعد | PXE، UEFI، iSCSI للتمهيد عن بُعد |
| دعم UEFI | نعم – UEFI ممكّن (منصات x86 و Arm) |
| استهلاك الطاقة | غير محدد علنًا – يرجى التأكيد قبل الطلب |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 55 درجة مئوية (نموذجي) |
| المعايير | IEEE 802.3by (25GbE)، 802.3ae (10GbE)، 802.3az EEE، 802.1Qbb PFC، 802.1Qaz ETS، 802.1Qau QCN، 1588v2، PCIe Gen 3.0 |
| RoHS | متوافق |
| رقم جزء الطلب (OPN) | المنافذ | السرعة القصوى | الواجهة | واجهة المضيف | الميزة الرئيسية |
|---|---|---|---|---|---|
| MCX512A-ACAT | 2 | 25 جيجابت في الثانية | SFP28 | PCIe 3.0 x8 | منفذ مزدوج 25 جيجابت في الثانية، UEFI ممكّن، RoCE، ASAP2 |
| MCX512A-ADAT | 2 | 25 جيجابت في الثانية | SFP28 | PCIe 3.0 x8 | إصدار ConnectX-5 Ex المحسن |
| MCX512F-ACAT | 2 | 25 جيجابت في الثانية | SFP28 | PCIe 3.0 x16 | إدارة مضيف محسنة |
| MCX516A-CCAT | 2 | 100 جيجابت في الثانية | QSFP28 | PCIe 3.0 x16 | منفذ مزدوج 100 جيجابت في الثانية لاتصال العمود الفقري |
| MCX516A-CDAT | 2 | 100 جيجابت في الثانية | QSFP28 | PCIe 4.0 x16 | ConnectX-5 Ex 100 جيجابت في الثانية مع PCIe 4.0 |
قم بتأمين مركز بياناتك للمستقبل بنطاق ترددي أعلى بـ 2.5 مرة من 10 جيجابت في الثانية مع الحفاظ على التوافق مع الإصدارات السابقة.
200 مليون رسالة في الثانية يتيح أعلى كثافة لمعالجة الحزم لـ vSwitch، و NFV، والتطبيقات الحساسة لزمن الوصول.
تفريغات NVMe-oF، T10-DIF، ASAP2، و RoCE تقلل بشكل كبير من استخدام وحدة المعالجة المركزية وتحسن أداء التطبيق.
تقدم Hong Kong Starsurge أسعارًا تنافسية، ودعمًا للضمان، وتسليمًا سريعًا في جميع أنحاء العالم.
تقدم Hong Kong Starsurge دعمًا شاملاً لمحولات NVIDIA/Mellanox، بما في ذلك التحقق من التوافق، وتحديثات البرامج الثابتة، واستكشاف الأخطاء وإصلاحها الفني. يتماشى الضمان القياسي مع ضمان الأجهزة المحدود من NVIDIA (ضمان استبدال وإصلاح لمدة عام واحد). تتوفر خيارات دعم موسعة عند الطلب. يمكن لفريقنا المساعدة في تثبيت برامج التشغيل، وضبط الأداء، وتكوين RoCE، والتكامل مع بيئات الخادم والتخزين والشبكات الحالية.
| الفئة | الخيارات المدعومة |
|---|---|
| أنظمة التشغيل | RHEL/CentOS 7/8/9، Ubuntu 18.04+، Windows Server 2016/2019/2022، FreeBSD 12+، VMware ESXi 6.7/7.0/8.0، Citrix XenServer |
| المفاتيح | سلسلة NVIDIA Spectrum SN3000/SN3420/SN3700، Cisco Nexus 3000/9000، Arista 7000 series، Juniper QFX series، أي مفتاح قياسي بسرعة 10/25 جيجابت في الثانية |
| الكابلات والبصريات (25 جيجابت في الثانية) | SFP28 DAC سلبي (حتى 5 أمتار)، SFP28 AOC، 25GBASE-SR (850 نانومتر، حتى 100 متر)، 25GBASE-LR (1310 نانومتر، حتى 10 كيلومترات) |
| الكابلات والبصريات (10 جيجابت في الثانية) | SFP+ DAC سلبي، SFP+ AOC، 10GBASE-SR، 10GBASE-LR |
| بروتوكولات الإدارة | NC-SI، MCTP عبر PCIe/SMBus، PLDM للمراقبة وتحديث البرامج الثابتة، إدارة SDN eSwitch |
- تأكد من أن الخادم يحتوي على فتحة PCIe x8 (أو أكبر) متاحة – الجيل 3.0 أو أعلى.
- حدد نوع الكابل المطلوب: DAC سلبي (مسافة قصيرة)، بصري نشط (مسافة متوسطة)، أو محولات بصرية (مسافة طويلة) لعملية 25 جيجابت في الثانية.
- تحقق من توفر برنامج تشغيل نظام التشغيل من موقع NVIDIA/Mellanox الرسمي (أحدث برامج تشغيل OFED أو المضمنة).
- تأكد من أن مفتاحك يدعم منافذ SFP28 بسرعة 25 جيجابت في الثانية (معظم مفاتيح الرف العلوي الحديثة تدعم ذلك).
- لعمليات نشر RoCE، قم بتأكيد دعم المفتاح لـ DCB (PFC، ETS، ECN) وإشعار الازدحام.
- لتفريغات هدف NVMe-oF، تحقق من توافق مكدس برامج التخزين الخاص بك.
- إذا كنت تقوم بالترقية من 10 جيجابت في الثانية، فتأكد من إمكانية استخدام بصريات SFP+ الحالية في وضع 10 جيجابت في الثانية على هذه البطاقة.
- للتمهيد UEFI، تحقق من توافق برنامج الخادم الثابت.
محول مزدوج المنفذ 100 جيجابت في الثانية لاتصال العمود الفقري ووصلات النطاق الترددي العالي.
مفتاح رف علوي 48x 25 جيجابت في الثانية + 12x 100 جيجابت في الثانية لشبكات الأوراق/الأعمدة.
كابلات نحاسية سلبية متصلة مباشرة لاتصالات 25 جيجابت في الثانية حتى 5 أمتار.
إصدار ConnectX-5 Ex المحسن لتحسينات الأداء الإضافية.
- دليل نشر RoCE لسلسلة ConnectX-5
- ترحيل 25 جيجابت في الثانية: أفضل الممارسات من 10 جيجابت في الثانية إلى 25 جيجابت في الثانية
- دليل تكوين تفريغ Open vSwitch ASAP2
- أفضل الممارسات لـ NVMe عبر Fabric مع ConnectX-5
- دليل تكوين SR-IOV على VMware ESXi مع محولات Mellanox
