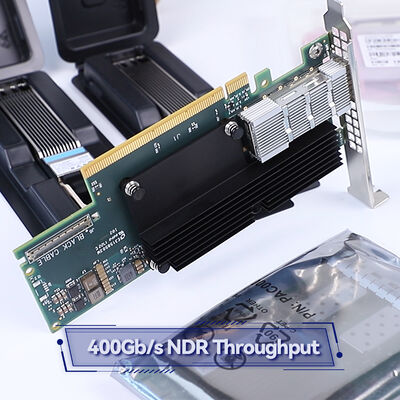

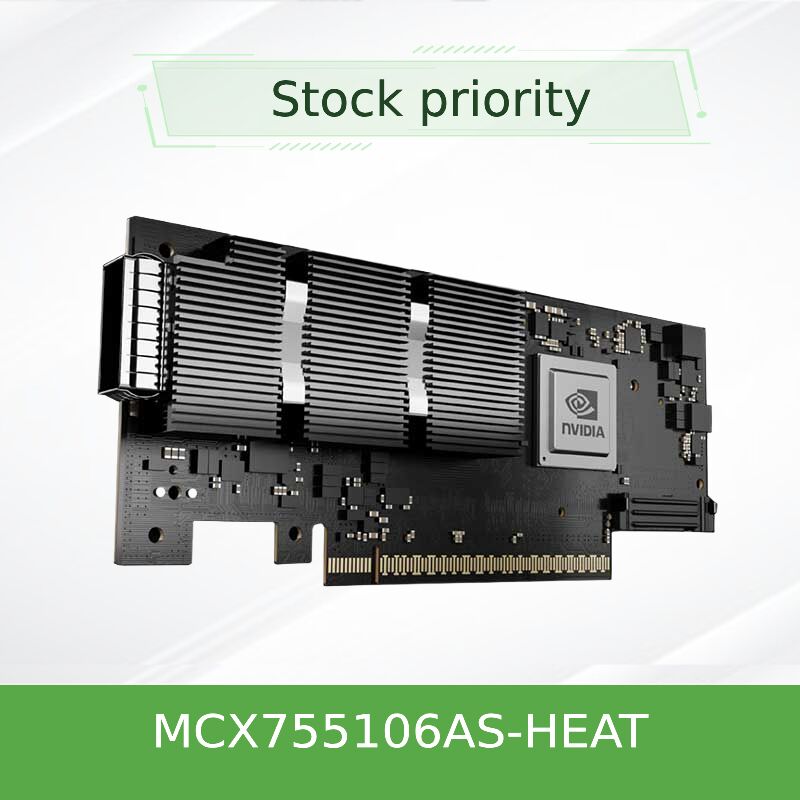

NVIDIA ConnectX-7 MCX755106AS-HEAT NDR 400 جيجابايت / ثانية محول الذكي InfiniBand
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCX755106AS-HEAT (900-9X7AH-0078-DTZ) |
| وثيقة: | Connectx-7 infiniband.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| رقم الموديل: | MCX755106AS-HEAT (900-9X7AH-0078-DTZ) | الموانئ: | 2-منفذ |
|---|---|---|---|
| تكنولوجيا: | إنفينيباند | نوع الواجهة: | OSFP56 |
| مواصفة: | 16.7 سم × 6.9 سم | أصل: | الهند / إسرائيل / الصين |
| معدل الإرسال: | 200gbe | الواجهة المضيفة: | Gen3 X16 |
| إبراز: | محول NVIDIA ConnectX-7 InfiniBand,بطاقة شبكة Mellanox 400Gb / s,محول ذكي مع دعم NDR,400Gb/s Mellanox network card,Smart adapter with NDR support |
||
منتوج وصف
NVIDIA ConnectX-7 MCX755106AS-HEAT NDR 400 جيجابايت / ثانية محول الذكي InfiniBand
النموذج الرئيسي PCIe Gen5 x16 InfiniBand & RoCE Dual-Port 400G. محول شبكة RDMA ذو تأخير منخفض للغاية 400Gb / s مصمم لمصانع الذكاء الاصطناعي ومجموعات HPC ومراكز بيانات السحابة فائقة الحجم.ConnectX-7 MCX755106AS-HEAT يدمج الحوسبة في الشبكة، تحويلات أمن الأجهزة، والتحفيز الافتراضي المتقدم لتسريع الحوسبة العلمية الحديثة والبنية التحتية المحددة البرمجية.
لمحة عامة عن المنتج
توفر عائلة NVIDIA ConnectX-7 أداءً رائدًا مع عرض النطاق الترددي يصل إلى 400 جيجابايت / ثانية لكل منفذ ، وتدعم كل من InfiniBand (NDR / HDR / EDR) و Ethernet (حتى 400 جيجابايت).MCX755106AS-HEATيحتوي على واجهة مضيف PCIe Gen5 (تصل إلى 32 ممرًا) ، وكثافة 400Gb / s مزدوجة الموانئ ، وقدرة متعددة المضيفين ، ومحركات متقدمة لـ GPUDirect RDMA ، وتسارع NVMe-oF ، والتشفير في الخط.بنيت لتدريب الذكاء الاصطناعي، المحاكاة، والتحليلات في الوقت الحقيقي، هذا المحول يقلل من تكاليف وحدة المعالجة المركزية بينما يزيد من معدل تسليم البيانات والأمن.
مع الذاكرة الداخلية لتحميل تحميل اللقاء، تسارع SHARP الجماعي، وASAP2 SDN تحميل،ConnectX-7 يحول الخوادم القياسية إلى عقد الشبكة عالية الأداء مع الارتعاش القريب من الصفر وتوقيت دقة النانو ثانية (IEEE 1588v2 الفئة C).
الخصائص الرئيسية
- NDR InfiniBand و 400GbE جاهز- ما يصل إلى 400Gb / s لكل منفذ ، تكوين منفذ مزدوج يوفر عرض النطاق الترددي الإجمالي 800Gb / s ؛ يدعم NDR و HDR و EDR InfiniBand و 400/200/100/50/25/10GbE.
- PCIe Gen5 x16 (حتى 32 مسارًا)- واجهة المضيف عالية الصلبة مع تلميحات معالجة TLP ، ATS ، PASID ، و SR-IOV.
- الحوسبة داخل الشبكة- تحميل الأجهزة للعمليات الجماعية (شارب) ، بروتوكول اللقاء، انفجار عازل تحميل.
- GPUDirect RDMA و GPUDirect Storageمسار بيانات مباشر من الـ (GPU) إلى الـ (NIC) ، يسرع التعلم العميق وتحليل البيانات.
- محركات أمان الأجهزة- تشفير / فك تشفير IPsec/TLS/MACsec (AES-GCM 128/256-bit) + تشغيل آمن مع جذر الثقة في الأجهزة.
- تسريع التخزين المتقدم- NVMe-oF (عبر الأقمشة / TCP) ، NVMe / TCP التحميل الخارجي ، T10-DIF تسليم التوقيع ، iSER ، NFS عبر RDMA ، SMB Direct.
- ASAP2 SDN و VirtIO التسارع- أوفس إزالة الحمل، VXLAN / جنيف / NVGRE تغليف، تتبع الاتصال، ومبرمجة المحلل.
- توقيت دقيق- PTP (IEEE 1588v2) مع دقة 12ns، SyncE، الجدول الزمني، وتيرة الحزم.
التكنولوجيا: داخل ConnectX-7
مبنية على عملية 7 نانومتر ، يدمج ConnectX-7 محركات تسريع الأجهزة المتعددة التي تقوم بتفريغ وحدة المعالجة المركزية وتوفر أداءً محددًا. تشمل الركائز التكنولوجية الرئيسية:
- RDMA عبر Ethernet المتقارب (RoCE)-الـ"زرو-توتش روسي" لـ"أنسجة إيثيرنت" ذات تأخير منخفض
- النقل المتصل ديناميكياً (DCT) و XRC- اتصالات MPI و HPC فعالة.
- التصفح حسب الطلب (ODP) وتسجيل ذاكرة المستخدم (UMR)- يسهل إدارة الذاكرة للتطبيقات على نطاق واسع
- بروتوكول التجميع والحد الهرمي القابل للتوسع (SHARP)- تخفيض البيانات داخل الشبكة لمجموعات MPI.
- تكنولوجيا متعددة المضيفين- تمكن ما يصل إلى 4 مضيفين مستقلين من مشاركة محول واحد، وتحسين استخدام الخادم.
- إدارة PLDM و SPDM- تحديث البرمجيات الثابتة، ومراقبة، وإثبات الجهاز لأمن المؤسسة.
النشرات النموذجية
- تجمعات الذكاء الاصطناعي والتعلم الآلي- تدريب واسع النطاق مع NCCL، UCX، و GPUDirect RDMA.
- محاكاة أجهزة الكمبيوتر العالي والبحث-نمذجة الطقس، علم الجينوم، الديناميكا الجزيئية تتطلب MPI منخفضة الكمون.
- سحابة هيبرسكيل و SDDC- شبكات التغطية، تسريع NFV، التأجير المتعدد الآمن (SR-IOV).
- أنظمة تخزين المؤسسات- NVMe-oF يستهدف نظام الملفات الموزعة (Lustre، GPUDirect Storage).
- 5G Edge & Telecom- البنية التحتية الحساسة للوقت مع PTP من الدرجة C وأمن MACsec.
التوافق
أنظمة التشغيل والتحويل الافتراضيبرامج تشغيل داخل الصندوق لـ لينكس (RHEL ، أوبونتو ، روكي لينكس) ، ويندوز سيرفر ، VMware ESXi (SR-IOV) ، و Kubernetes (ملحقات CNI). محسّنة لـ NVIDIA HPC-X ، UCX ، OpenMPI ، MVAPICH ، MPICH ، OpenSHMEM ، NCCL ،و UCC.
التوافق مع الأجهزة:فتحات PCIe Gen5 القياسية (x16 ميكانيكية ، x16 / x32 كهربائية). معتمدة مع منصات الخادم الرئيسية من أنظمة Dell و HPE و Supermicro و Lenovo و NVIDIA DGX.
التشغيل المشترك:متوافق تماما مع مواصفات رابطة التجارة في InfiniBand 1.5، IEEE 802.3 لـ Ethernet ، ومواصفات PCI-SIG Gen5.
المواصفات - ConnectX-7 MCX755106AS-HEAT
| المعلم | تفاصيل |
|---|---|
| نموذج المنتج | MCX755106AS-HEAT |
| عامل الشكل | PCIe HHHL (نصف الارتفاع نصف الطول) ، FHHL القفص اختياري |
| واجهة المضيف | PCIe Gen5.0 x16 (حتى 32 مسارًا ، يدعم التقسيم الثنائي والعديد من المضيفين) |
| بروتوكولات الشبكة | InfiniBand (NDR/HDR/EDR) و Ethernet (400GbE، 200GbE، 100GbE، 50GbE، 25GbE، 10GbE) |
| تكوين الميناء | QSFP-DD مزدوج الموانئ (2x 400Gb / s NDR ، 800Gb / s مجتمعة) |
| سرعات InfiniBand | NDR 400Gb / s لكل منفذ ، HDR 200Gb / s ، EDR 100Gb / s ، FDR (متوافق) |
| سرعات الايثرنت | 400/200/100/50/25/10GbE NRZ/PAM4 |
| الذاكرة الداخلية | ذاكرة متكاملة في الشبكة لتفريغ تحميل اللقاء وذخيرة انفجار |
| أمان التفريغ | إنلاين IPsec ، TLS ، MACsec (AES-GCM 128/256-bit) ، Secure Boot ، تشفير فلاش |
| التخزين والإفراج | NVMe-oF (TCP/Fabrics) ، NVMe/TCP، T10-DIF، SRP، iSER، NFS عبر RDMA، SMB Direct |
| توقيت و مزامنة | IEEE 1588v2 PTP (12ns دقة) ، SyncE، PPS قابلة للبرمجة، الجدول الزمني |
| الافتراضية | SR-IOV، تسريع VirtIO، VXLAN/NVGRE/GENEVE، تتبع الاتصال (جدار الحماية L4) |
| قابلية الإدارة | NC-SI ، MCTP عبر SMBus / PCIe ، PLDM (المراقبة / البرمجيات الثابتة / FRU / Redfish) ، SPDM ، SPI فلاش ، JTAG |
| البدء عن بعد | InfiniBand boot، iSCSI، UEFI، PXE |
| استهلاك الطاقة | لم يتم تحديدها علنا - محول عالي الأداء مزدوج الموانئ يتطلب تدفق الهواء الكافي ؛ يرجى التأكيد قبل الطلب |
| درجة حرارة العمل | 0°C إلى 55°C (مع تبريد مناسب للهيكل) |
ملاحظة: قد تختلف بعض المعلمات بناءً على البرمجيات الثابتة وتكوين النظام. راجع وثائق NVIDIA أو اتصل بـ Starsurge للحصول على التحقق من صحة محددة.
المزايا - مبنية لمراكز البيانات الحديثة
أقل تكلفة إجمالية للملكيةيزيل عبء وحدة المعالجة المركزية من مهام الشبكات والتخزين والأمن -- خفض الطاقة وتكاليف التبريد لكل غيغابايت في الثانية.
عرض النطاق الترددي المستقبلييزيل PCIe Gen5 و NDR 400G لكل منفذ اختناقات خوادم GPU من الجيل التالي ومجموعات الذكاء الاصطناعي.
أمن المؤسساتتشفير الأجهزة المتداخلة (IPsec/TLS/MACsec) وسلسلة الثقة الآمنة تلبي الامتثال (FIPS، DoD).
الاندماج السلسالتوافق الكامل مع التوزيعات الرئيسية والمرشحات الضخمة ومنصات تنظيم الحاويات.
الأسئلة الشائعة (FAQ)
س: هل MCX755106AS-HEAT متوافق مع كل من InfiniBand و Ethernet المفاتيح؟
نعم. يدعم ConnectX-7 عملية بروتوكول مزدوج؛ يمكنك استخدامه في وضع InfiniBand (NDR fabric) أو وضع Ethernet (RoCE). يكتشف المحول تلقائيًا أو يمكن تكوينه عبر البرمجيات الثابتة.
س: هل يدعم هذا النموذج ذو الموانئ المزدوجة GPUDirect Storage على كلا الموانئ في وقت واحد؟
بالتأكيد. يتم دعم GPUDirect Storage و GPUDirect RDMA بشكل كامل عبر كلا الموانئ، مما يتيح حركة البيانات المباشرة بين التخزين و ذاكرة GPU دون عازلات عازلة CPU.
س: ما هي خيارات التشعب PCIe المتاحة لMCX755106AS-HEAT؟
يدعم التقسيم الثنائي القياسي (x16 ، x8 / x8) و NVIDIA Multi-Host مما يسمح بما يصل إلى 4 مضيفات مستقلة مع منصات التبديل PCIe المناسبة.
س: هل يمكنني استخدام هذا المحول لتحميل NVMe/TCP؟
أجل، تحميل الأجهزة لـ (إن في إم) عبر (تي سي بي) يقلل من استغلال وحدة المعالجة المركزية ويحسن من فترة التأخير للتخزين المحدد ببرنامج.
السؤال: أين يمكنني أن أجد أحدث البرمجيات الثابتة والسائقين؟
يتم تضمين برامج التشغيل في نواة لينكس الرئيسية (MLNX_OFED). تدعم أدوات Mellanox الرسمية لـ NVIDIA (mlxconfig ، flint) تحديثات البرمجيات الثابتة. يوفر Starsurge أيضًا حزم البرمجيات الثابتة.
الاحتياطات وملاحظات الطلب
- تأكد من أن لوحة الخادم الأساسية توفر فتحة PCIe Gen5 مع تبريد كاف (يتم التوصية بتدفق الهواء النشط لعملية 400G).
- في حالة تكوينات متعددة المضيفين، تحقق من متطلبات دعم المنصة وتوصيل الكابلات (قد تكون هناك حاجة إلى كابلات التقسيم).
- يتم بيع الوحدات الضوئية / كابلات DAC بشكل منفصل ؛ استخدم أجهزة الاستقبال المعتمدة من NVIDIA للامتثال.
- استهلاك الطاقة القصوى غير المنشورة من قبل NVIDIA ؛ يفترض التصميم الحراري النموذجي نطاق 30W-40W تحت حمل ثقيل لنموذج منفذ مزدوج ، يرجى التحقق من صحة مع دليل الحرارة للهيكل.
- بالنسبة للميزات التشفيرية (IPSec/TLS offload) ، قد تكون هناك حاجة إلى ترخيص إضافي؛ يرجى التأكيد مع المبيعات.
مصفوفة التوافق (المبسطة)
| المكون / النظام البيئي | مدعوم | الملاحظات |
|---|---|---|
| NVIDIA DGX H100 / GH200 | نعم.. | معتمدة بتكوين منفذين |
| VMware vSphere / ESXi | نعم (SR-IOV) | دعم السائق مدرج |
| نواة لينكس 5.x+ | نعم (في الصندوق) | الموصى به MLNX_OFED |
| ويندوز سيرفر 2022 | نعم.. | RDMA الأصلية / RoCE |
| كوبيرنيتس / CNI | نعم.. | Multus، SR-IOV CNI |
| OpenMPI / MVAPICH | نعم.. | محسّنة للفعليّات في InfiniBand |
قائمة مراجعة المشتري - اعتماد ConnectX-7
- تحقق من منصة المضيف: فتحة PCIe Gen5 (أو Gen4 مع التوافق الخلفي ولكن عرض النطاق الترددي محدود).
- تأكيد نوع الكابل: 400G NDR (OSFP/QSFP-DD) أو منفصل لـ 2x200G لكل منفذ.
- التحقق من التبريد: محول طاقة عالية مزدوج الموانئ يتطلب تدفق الهواء 350 LFM على الأقل.
- لميزات الأمان: تأكيد ما إذا كانت هناك حاجة إلى تشغيل آمن وتحميل تشفير (نموذج HEAT يتضمن جذر الثقة في الأجهزة ومحركات في الصف الكامل).
- كومة البرمجيات: MLNX_OFED أو نسخة درايفر صندوق الواردات متوافقة مع النواة / نظام التشغيل الخاص بك.
تريد أن تعرف المزيد من التفاصيل حول هذا المنتج
