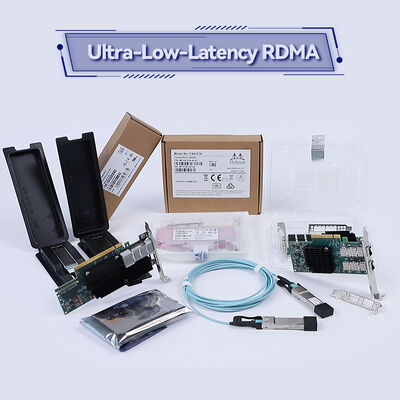

MCX516A-CCAT محول إيثيرنت مزدوج الموانئ 100GbE من NVIDIA
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCX516A-CCAT |
| وثيقة: | connectx-5-en-card.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| حالة المنتجات: | مخزون | طلب: | الخادم |
|---|---|---|---|
| نوع الواجهة:: | شبكة | الموانئ: | مزدوج |
| السرعة القصوى: | 25GBE | نوع الموصل: | SFP28 |
| يكتب: | سلكي | حالة: | جديدة ومبتكرة |
| وقت الضمان: | 1 سنة | نموذج: | MCX516A-CCAT |
| اسم: | بطاقة شبكة Mellanox CX516A Connectx-5 100gbe MCX516A-CCAT Dual-Port QSFP28 PCI-E ADAPTER | الكلمة الرئيسية: | بطاقة شبكة ميلانوكس |
منتوج وصف
بطاقة محول إيثرنت مزدوجة المنفذ QSFP28 بسرعة 100 جيجابت في الثانية — توفر ما يصل إلى 100 جيجابت في الثانية لكل منفذ، وزمن وصول 750 نانو ثانية، و200 مليون رسالة في الثانية، وتفريغ متقدم للتطبيقات. مثالية لمنصات الويب 2.0، والسحابة، والتخزين، والذكاء الاصطناعي، والاتصالات التي تتطلب أعلى عرض نطاق ترددي وزمن وصول منخفض.

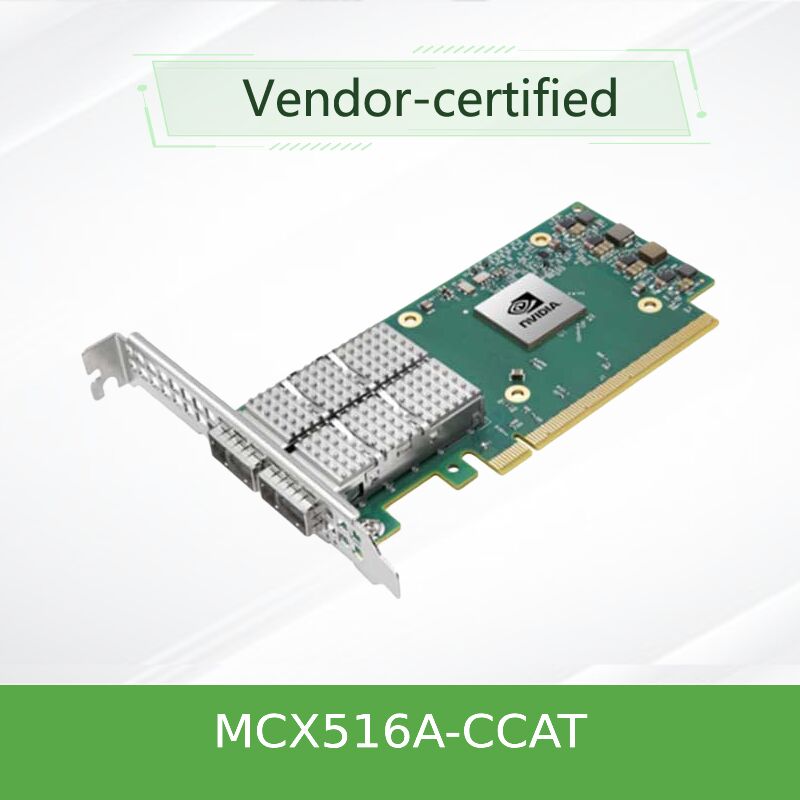

NVIDIA ConnectX-5 EN MCX516A-CCAT هي بطاقة محول إيثرنت مزدوجة المنفذ بسرعة 100 جيجابت في الثانية مصممة لأكثر أعباء عمل مراكز البيانات تطلبًا. مبنية على بنية ConnectX-5، تدعم هذه البطاقة سرعات متعددة بما في ذلك 100 جيجابت في الثانية، و50 جيجابت في الثانية، و40 جيجابت في الثانية، و25 جيجابت في الثانية، و10 جيجابت في الثانية، و1 جيجابت في الثانية، مما يوفر مسارات ترحيل سلسة ومرونة في البنية التحتية. مع زمن وصول 750 نانو ثانية، وما يصل إلى 200 مليون رسالة في الثانية (Mpps)، وواجهة مضيف PCIe 3.0 × 16، توفر MCX516A-CCAT إنتاجية رائدة في الصناعة وكفاءة في استخدام وحدة المعالجة المركزية. تشمل القدرات الرئيسية RoCE (RDMA عبر إيثرنت الموحد)، والمحاكاة الافتراضية SR-IOV مع ما يصل إلى 512 وظيفة افتراضية، ومعالجة وتسريع الحزم ASAP2 لتفريغ vSwitch/vRouter، وتفريغ NVMe عبر Fabric، وتسليم توقيع T10-DIF، وتفريغ شبكات التراكب الشامل (VXLAN، NVGRE، GENEVE). تتوفر هذه البطاقة في عامل شكل PCIe منخفض الارتفاع مع ميزات إدارة مضيف محسنة.
منفذان QSFP28 يدعمان سرعات 100/50/40/25/10/1 جيجابت في الثانية. متوافق مع الإصدارات السابقة مع البنية التحتية ذات السرعات المنخفضة.
زمن وصول 750 نانو ثانية، ومعدل رسائل يصل إلى 200 ميجابايت في الثانية، و197 ميجابايت في الثانية مع DPDK لتطبيقات تجاوز النواة.
خدمات RDMA بزمن وصول منخفض عبر شبكات الطبقة 2 والطبقة 3 لأعباء عمل التخزين والحوسبة.
تفريغ مستوى بيانات Open vSwitch (OvS) و vRouter في الأجهزة، مع الحفاظ على مرونة مستوى التحكم مع تحقيق أداء سرعة السلك.
تفريغ هدف NVMe-oF مسرّع بالأجهزة يتيح الوصول الفعال إلى تخزين NVMe مع تدخل ضئيل لوحدة المعالجة المركزية.
ما يصل إلى 512 وظيفة افتراضية (VFs) و 8 وظائف فعلية لكل منفذ، مع ضمان جودة الخدمة وعزل الأجهزة الافتراضية.
تغليف وفك تغليف الأجهزة لأنفاق VXLAN و NVGRE و GENEVE و MPLS و NSH.
محلل مرن وجداول مطابقة الإجراءات تتيح تفريغ الأجهزة للبروتوكولات الحالية والمستقبلية.
NC-SI عبر MCTP، واجهة BMC، PLDM للمراقبة وتحديث البرامج الثابتة، PXE و UEFI للتمهيد عن بُعد.
توفر شريحة ConnectX-5 EN أداءً قياسيًا مع محركات تسريع متقدمة. تشمل الابتكارات التقنية الرئيسية:
- PeerDirect (GPUDirect) – يلغي نسخ بيانات PCIe غير الضرورية بين وحدة معالجة الرسومات ووحدة المعالجة المركزية، مما يسرع أعباء عمل HPC والذكاء الاصطناعي والتعلم الآلي.
- التوجيه التكيفي على النقل الموثوق – يتيح RDMA خارج الترتيب والتوجيه التكيفي لتحسين استخدام النسيج.
- مطابقة العلامات وتفريغ الاستدعاء – تفريغ الأجهزة لبروتوكول مطابقة علامات MPI وبروتوكول الاستدعاء، مما يقلل من حمل وحدة المعالجة المركزية في مجموعات HPC.
- تفريغ المخزن المؤقت للانفجار – تسريع الأجهزة للنسخ الاحتياطي في الخلفية في عمليات المحاكاة واسعة النطاق وتدريب التعلم الآلي.
- مفتاح PCIe مدمج – يدعم ما يصل إلى 8 انقسامات، مما يتيح ربط المضيف وإزالة مفاتيح الخلفية في رفوف التخزين.
- الترقيم عند الطلب (ODP) – وصول ذاكرة RDMA بدون تسجيل، مما يبسط تطوير التطبيقات.
- النقل الموثوق المتصل الممتد (XRC) والنقل المتصل ديناميكيًا (DCT) – يوسع نطاق RDMA إلى عشرات الآلاف من العقد.
- تسليم توقيع T10-DIF – حماية سلامة البيانات المستندة إلى الأجهزة لأعباء عمل التخزين بسرعة السلك.
المحاكاة الافتراضية عالية الكثافة، وشبكات التراكب، وتفريغ vSwitch تقلل من استخدام وحدة المعالجة المركزية مع الحفاظ على أداء سرعة السلك.
تفريغ هدف NVMe-oF، و T10-DIF، و RoCE تتيح تخزين الكتل عالي الأداء بزمن وصول أقل من ميكرو ثانية.
PeerDirect GPUDirect، والتوجيه التكيفي، وتفريغ المخزن المؤقت للانفجار تسرع أعباء عمل التدريب الموزع.
تفريغ vSwitch ASAP2، وسلسلة الخدمات، وقدرة الأجهزة على Hairpin تتيح المحاكاة الافتراضية الوظيفية الفعالة.
زمن وصول فائق الانخفاض (750 نانو ثانية) ومعدل رسائل مرتفع (200 ميجابايت في الثانية) يلبيان التطبيقات المالية الأكثر تطلبًا.
يتيح مفتاح PCIe المدمج للخوادم الاتصال ببعضها البعض بدون مفاتيح علوية، مما يقلل من التكلفة الإجمالية للملكية.
MCX516A-CCAT متوافق مع مجموعة واسعة من أنظمة التشغيل: RHEL/CentOS، Ubuntu، Windows Server، FreeBSD، VMware ESXi، و Citrix XenServer. يدعم بصريات QSFP28 القياسية بسرعة 100 جيجابت في الثانية، وكابلات DAC السلبية، والكابلات البصرية النشطة (AOC)، وكابلات الانقسام (100 جيجابت في الثانية إلى 4 × 25 جيجابت في الثانية أو 2 × 50 جيجابت في الثانية). تتكامل البطاقة بسلاسة مع مفاتيح NVIDIA Spectrum وأي بنية تحتية قياسية بسرعة 25 جيجابت في الثانية/40 جيجابت في الثانية/50 جيجابت في الثانية/100 جيجابت في الثانية. يشمل دعم البرامج OFED (توزيع المؤسسات المفتوحة)، و DPDK، و WinOF-2 لنظام Windows.
| الفئة | المواصفات |
|---|---|
| الموديل | MCX516A-CCAT |
| عامل الشكل | بطاقة إضافة PCIe منخفضة الارتفاع. تُشحن مع تركيب دعامة طويلة، ودعامة قصيرة متضمنة. |
| المنافذ | 2 × QSFP28 (100/50/40/25/10/1 جيجابت في الثانية) |
| السرعات المدعومة | 100 جيجابت في الثانية، 50 جيجابت في الثانية، 40 جيجابت في الثانية، 25 جيجابت في الثانية، 10 جيجابت في الثانية، 1 جيجابت في الثانية |
| واجهة المضيف | PCIe 3.0 × 16 (متوافق مع x8، x4، x2، x1؛ التفاوض التلقائي) |
| معدل الرسائل | ما يصل إلى 200 مليون رسالة في الثانية (Mpps)؛ 197 Mpps مع DPDK |
| زمن الوصول | 750 نانو ثانية (قطع نموذجي) |
| المحاكاة الافتراضية | SR-IOV: ما يصل إلى 512 وظيفة افتراضية، 8 وظائف فعلية لكل منفذ |
| دعم RoCE | نعم – RDMA عبر إيثرنت الموحد (RoCE) |
| تفريغ التراكب | تغليف/فك تغليف الأجهزة لـ VXLAN، NVGRE، GENEVE، MPLS، NSH |
| تفريغ vSwitch/vRouter | ASAP2 – تفريغ مستوى بيانات Open vSwitch (OvS) و vRouter مع جداول مطابقة الإجراءات المرنة |
| تفريغ التخزين | تفريغ هدف NVMe-oF، تسليم توقيع T10-DIF، SRP، iSER، NFS RDMA، SMB Direct |
| ميزات محسنة | مطابقة العلامات، تفريغ الاستدعاء، التوجيه التكيفي، تفريغ المخزن المؤقت للانفجار، مفتاح PCIe مدمج، ODP، XRC، DCT |
| تفريغ وحدة المعالجة المركزية | تفريغ TCP/UDP عديم الحالة، LSO/LRO، تفريغ المجموع الاختباري، RSS/TSS، HDS، إدراج/إزالة علامات VLAN/MPLS |
| واجهات الإدارة | NC-SI عبر MCTP (SMBus/PCIe)، واجهة BMC، PLDM (المراقبة وتحديث البرامج الثابتة)، إدارة SDN eSwitch، SPI، JTAG |
| التمهيد عن بُعد | PXE، UEFI، iSCSI للتمهيد عن بُعد |
| استهلاك الطاقة | غير محدد علنًا – يرجى التأكيد قبل الطلب |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 55 درجة مئوية (نموذجي) |
| المعايير | IEEE 802.3bj/3bm (100GbE)، 802.3by (25/50GbE)، 802.3ba (40GbE)، 802.3ae (10GbE)، 802.1Qbb PFC، 802.1Qaz ETS، 802.1Qau QCN، 1588v2، PCIe Gen 3.0 |
| RoHS | متوافق |
| رقم جزء الطلب (OPN) | المنافذ | السرعة القصوى | الواجهة | واجهة المضيف | الميزة الرئيسية |
|---|---|---|---|---|---|
| MCX516A-CCAT | 2 | 100 جيجابت في الثانية | QSFP28 | PCIe 3.0 × 16 | منفذ مزدوج 100 جيجابت في الثانية، إدارة مضيف محسنة |
| MCX516A-CDAT | 2 | 100 جيجابت في الثانية | QSFP28 | PCIe 4.0 × 16 | أداء ConnectX-5 Ex محسّن، PCIe Gen 4.0 |
| MCX512A-ACAT | 2 | 25 جيجابت في الثانية | SFP28 | PCIe 3.0 × 8 | منفذ مزدوج 25 جيجابت في الثانية، UEFI ممكّن |
| MCX516A-GCAT | 2 | 50 جيجابت في الثانية | QSFP28 | PCIe 3.0 × 16 | منفذ مزدوج 50 جيجابت في الثانية، إدارة مضيف محسنة |
| MCX516B-CCAT | 2 | 100 جيجابت في الثانية | QSFP28 | PCIe 3.0 × 16 | إصدار منفذ مزدوج 100 جيجابت في الثانية |
قم بتأمين مركز بياناتك للمستقبل باتصال 100 جيجابت في الثانية مع الحفاظ على التوافق مع الإصدارات السابقة لـ 50/40/25/10/1 جيجابت في الثانية.
200 ميجابايت في الثانية يتيح أعلى كثافة معالجة للحزم لشبكات الاتصالات الافتراضية، و vSwitch، والتداول عالي التردد.
تفريغات NVMe-oF، و T10-DIF، و ASAP2، و RoCE تقلل بشكل كبير من استخدام وحدة المعالجة المركزية وتحسن أداء التطبيق.
تقدم Hong Kong Starsurge أسعارًا تنافسية، ودعمًا للضمان، وتسليمًا سريعًا في جميع أنحاء العالم.
تقدم Hong Kong Starsurge دعمًا شاملاً لمحولات NVIDIA/Mellanox، بما في ذلك التحقق من التوافق، وتحديثات البرامج الثابتة، واستكشاف الأخطاء وإصلاحها الفني. يتماشى الضمان القياسي مع ضمان الأجهزة المحدود من NVIDIA (ضمان لمدة عام واحد للإرجاع والإصلاح). تتوفر خيارات دعم موسعة عند الطلب. يمكن لفريقنا المساعدة في تثبيت برامج التشغيل، وضبط الأداء، وتكوين RoCE، والتكامل مع بيئات الخادم والتخزين والشبكات الحالية.
| الفئة | الخيارات المدعومة |
|---|---|
| أنظمة التشغيل | RHEL/CentOS 7/8/9، Ubuntu 18.04+، Windows Server 2016/2019/2022، FreeBSD 12+، VMware ESXi 6.7/7.0/8.0، Citrix XenServer |
| المفاتيح | سلسلة NVIDIA Spectrum SN3000/SN3700، Cisco Nexus 3000/9000، Arista 7000 series، Juniper QFX series، أي مفتاح قياسي بسرعة 25/40/50/100 جيجابت في الثانية |
| الكابلات والبصريات (100 جيجابت في الثانية) | كابلات DAC سلبية QSFP28 (حتى 5 أمتار)، كابلات بصرية نشطة QSFP28 (AOC)، 100GBASE-SR4 (MPO، 100 متر)، 100GBASE-LR4 (LC، 10 كيلومترات)، 100GBASE-ER4 (LC، 40 كيلومترًا) |
| الكابلات والبصريات (سرعات أقل) | كابلات انقسام QSFP28 إلى SFP28 (100 جيجابت إلى 4 × 25 جيجابت)، QSFP+ (40 جيجابت)، SFP28 (25 جيجابت)، SFP+ (10 جيجابت) مع محولات مناسبة |
| بروتوكولات الإدارة | NC-SI، MCTP عبر PCIe/SMBus، PLDM للمراقبة وتحديث البرامج الثابتة، إدارة SDN eSwitch |
- تأكيد أن الخادم يحتوي على فتحة PCIe x16 متاحة – الجيل 3.0 أو أعلى (يوفر PCIe 3.0 x16 عرض نطاق ترددي كافٍ لمنفذين 100 جيجابت في الثانية).
- تحديد نوع الكابل المطلوب: DAC سلبي (مسافة قصيرة)، بصري نشط (مسافة متوسطة)، أو أجهزة إرسال واستقبال بصرية (مسافة طويلة) لتشغيل 100 جيجابت في الثانية.
- التحقق من توفر برامج تشغيل نظام التشغيل من موقع NVIDIA/Mellanox الرسمي (أحدث برامج OFED أو برامج التشغيل المضمنة).
- تأكد من أن مفتاحك يدعم منافذ 100 جيجابت في الثانية QSFP28 (معظم المفاتيح العمودية الحديثة تفعل ذلك).
- لعمليات نشر RoCE، قم بتأكيد دعم المفتاح لـ DCB (PFC، ETS، ECN) وإشعار الازدحام.
- لتفريغات هدف NVMe-oF، تحقق من توافق مكدس برامج التخزين الخاص بك.
- للتكامل مع BMC، تحقق من أن اللوحة الأم تدعم NC-SI عبر SMBus أو PCIe.
ConnectX-5 Ex مزدوج المنفذ 100 جيجابت في الثانية مع PCIe 4.0 × 16 لأداء محسّن.
مفتاح عمودي 32 × 200 جيجابت في الثانية لتجميع 100 جيجابت في الثانية/200 جيجابت في الثانية عالي الكثافة.
كابلات نحاسية سلبية متصلة مباشرة لاتصالات 100 جيجابت في الثانية حتى 5 أمتار.
مفتاح علوي لرف 48 × 25 جيجابت في الثانية + 12 × 100 جيجابت في الثانية لشبكات الأوراق/الأعمدة.
- دليل نشر RoCE لسلسلة ConnectX-5
- دليل تكوين تفريغ Open vSwitch ASAP2
- أفضل الممارسات لـ NVMe over Fabric مع ConnectX-5
- تكوين SR-IOV على VMware ESXi مع محولات Mellanox
- ترحيل 100 جيجابت في الثانية: التخطيط والتنفيذ
