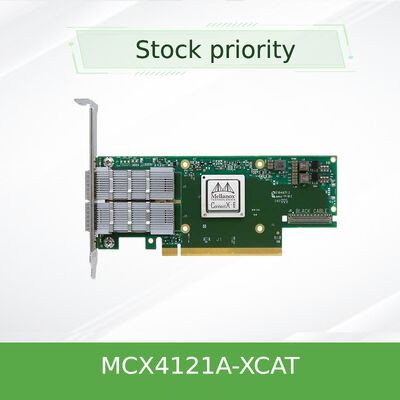

NVIDIA ConnectX-4 Lx EN MCX4121A-XCAT – بطاقة محول SFP28 بسرعة 10 جيجابت ثنائية المنفذ مع عمليات إلغاء تحميل المحاكاة الافتراضية من RoCE
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCX4121A-XCAT |
| وثيقة: | connectx-4-lx-en-card.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| حالة المنتجات: | مخزون | طلب: | الخادم |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | يكتب: | سلكي |
| السرعة القصوى: | 25 جيجابايت/ثانية | اسم: | MCX4121A-XCAT Mellanox Network Card 25GBPS SFP28 QSFP28 |
منتوج وصف
بطاقة محول SFP28 10GbE Ethernet مزدوجة الموانئ- توفير تأخير منخفض ، RDMA عبر Ethernet Converged (RoCE) ، وإزالة تحويلات الافتراضية القائمة على الأجهزة. مثالية للسحابة ، الويب 2.0، قواعد البيانات، ومنصات التخزين التي تتطلب اتصال 10GbE فعال من حيث التكلفة مع التسارع المتقدم.
NVIDIA ConnectX-4 Lx ENMCX4121A-XCATهي بطاقة محول إثنتر مزدوجة المنفذ 10GbE مصممة لمراكز البيانات التي تتطلب سعة عالية ، وتأخير أقل من ميكرو ثانية ، واستخدام خادم فعال.مبنية على بنية ConnectX-4 Lx المثبتة، يدعم هذا المحول سرعات 10GbE و 1GbE، مما يجعله حلا مرنا للبيئات المؤسسية والسحابة.وتوفر إدارة افتراضية لإدخال وإخراج (SR-IOV). يتضمن MCX4121A-XCAT RoCE (RDMA على Ethernet المتقاربة) للوصول إلى الذاكرة ذات الكمون المنخفض ، PeerDirect لتسريع اتصالات GPU ،واجهات إدارة شاملة بما في ذلك NC-SI لتكامل BMC.
منفذين SFP28 يدعمان سرعات 10GbE و 1GbE. متوافق مع مفتاح Ethernet القياسي.
خدمات RDMA ذات تأخير منخفض وأداء عالي عبر شبكات الطبقة 2 والطبقة 3.
يدعم SR-IOV ما يصل إلى 256 وظيفة افتراضية و 8 وظائف مادية لكل منفذ لعزل VM.
تغليف الأجهزة / إزالة تغليفها لـ VXLAN و NVGRE و GENEVE مع الحفاظ على الأداء الأصلي.
تحميلات TCP/UDP بدون حالة، LSO/LRO، تحميلات مجموعات التحقق، RSS/TSS، وتجميع المقاطعة الذكية.
NC-SI عبر MCTP (SMBus / PCIe) لدمج BMC ، البدء عن بعد عبر iSCSI و PXE و UEFI.
يقوم ConnectX-4 Lx EN ASIC بتقديم 75 مليون حزمة في كل ثانية مع معدل رسالة وفترة تأخير أقل من ميكرو ثانية. تشمل الابتكارات الرئيسية:
- PeerDirect (GPUDirect)يزيل نسخ بيانات PCIe غير الضرورية بين GPU و CPU ، مما يسرع أحمال عمل HPC و AI.
- النقل الممتد الموثوق به (XRC) والنقل المترابط ديناميكياً (DCT)-تطوير RDMA إلى عشرات الآلاف من العقد
- التصفح على الطلب (ODP)الوصول إلى ذاكرة RDMA بدون تسجيل، لتبسيط تطوير التطبيقات.
- التحكم المتقدم في الازدحامIEEE 802.1Qau (QCN) ، ETS ، PFC للأنسجة RoCE غير الخاسرة.
مضيفات الافتراضية عالية الكثافة مع اتصال 10GbE ، والتي تتطلب تكاليف عامة منخفضة ومعدلات حزم عالية.
iSCSI و NVMe-oF و SMB Direct عبر RoCE للوصول إلى الكتل / الملفات عالية الأداء.
تسريع RDMA ذات الكمون المنخفض قواعد البيانات الموزعة (على سبيل المثال ، كاساندرا ، MongoDB) وأطر البيانات الكبيرة.
يتيح PeerDirect الاتصال المباشر بين GPU إلى GPU دون مشاركة وحدة المعالجة المركزية ، وهو مثالي لتدريب الذكاء الاصطناعي.
MCX4121A-XCAT متوافق مع مجموعة واسعة من أنظمة التشغيل: RHEL / CentOS ، Ubuntu ، Windows Server ، FreeBSD ، VMware ESXi ، و Citrix XenServer. يدعم نظارات SFP + قياسية 10GbE ،كابلات DAC السلبية تصل إلى 5m، والكابلات البصرية النشطة. يندمج المكيف بسلاسة مع مفاتيح NVIDIA Spectrum وأي بنية تحتية 10GbE / 25GbE قائمة على المعايير.يدعم البرنامج OFED (OpenFabrics Enterprise Distribution) و WinOF-2 لنظام التشغيل Windows.
| الفئة | المواصفات |
|---|---|
| النموذج | MCX4121A-XCAT |
| عامل الشكل | بطاقة إضافية PCIe منخفضة الوضوح (14.2 سم × 6.9 سم بدون دعامة). السفن التي يتم تركيب دعامة طويلة ، بما في ذلك دعامة قصيرة. |
| الموانئ | 2x SFP28 (10GbE / 1GbE) |
| السرعات المدعومة | 10GbE، 1GbE |
| واجهة المضيف | PCIe 3.0 x8 (متوافق مع x16، x4، x2، x1؛ التفاوض التلقائي) |
| معدل الرسائل | 75 مليون حزمة في الثانية (Mpps) |
| فترة تأخير | تحت الميكرو ثانية (عادة) |
| الافتراضية | SR-IOV: ما يصل إلى 256 وظيفة افتراضية، 8 وظائف مادية لكل منفذ |
| دعم RoCE | نعم RDMA عبر Ethernet المتقارب (RoCE) |
| التفريغات المتداخلة | VXLAN، NVGRE، جنيف التغليف الأليفي/إزالة التغليف |
| إفراجات وحدة المعالجة المركزية | إجمالي التحقق من TCP/UDP، LSO/LRO، RSS، TSS، إدخال/إزالة VLAN |
| واجهات الإدارة | NC-SI عبر MCTP (SMBus / PCIe) ، واجهة BMC ، إدارة SDN eSwitch ، SPI flash ، JTAG |
| البدء عن بعد | PXE، UEFI، iSCSI البدء عن بعد |
| استهلاك الطاقة | لم يتم تحديدها علناً يرجى التأكيد قبل الطلب |
| درجة حرارة العمل | 0°C إلى 55°C (عادة) |
| المعايير | IEEE 802.3ae (10GbE) ، 802.3az EEE، 802.1Qbb PFC، 802.1Qaz ETS، 1588v2، PCIe Gen 3.0 |
| RoHS | متوافق |
| OPN (رقم الطلب) | الموانئ | السرعة القصوى | واجهة | السمة الرئيسية |
|---|---|---|---|---|
| MCX4121A-XCAT | 2 | 10GbE | SFP28 | منفذين، إدارة المضيف، UEFI تم تمكينها |
| MCX4111A-XCAT | 1 | 10GbE | SFP28 | منفذ واحد، مستوى منخفض |
| MCX4121A-ACAT | 2 | 25GbE | SFP28 | منفذين 25GbE |
| MCX4131A-BCAT | 1 | 40GbE | QSFP28 | 40GbE منفذ واحد |
| MCX4131A-GCAT | 1 | 50GbE | QSFP28 | 50GbE منفذ واحد |
يوفر سرعة تسجيل خط وفترة تأخير منخفضة للخوادم الافتراضية والمعادن العارية.
يعمل مع توزيعات لينكس القياسية، ويندوز، و VMware بدون قفل البائع.
تحميل VXLAN / NVGRE يحمي موارد وحدة المعالجة المركزية حيث تصبح شبكات التغطية في كل مكان.
توفر "هونغ كونغ ستارسورج" أسعار تنافسية ودعم ضمان وتسليم سريع في جميع أنحاء العالم.
توفر Hong Kong Starsurge دعمًا شاملًا لمحولات NVIDIA / Mellanox ، بما في ذلك التحقق من التوافق وتحديثات البرمجيات الثابتة وإصلاح الأخطاء التقنية.الضمان القياسي يتماشى مع الضمان المحدود للأجهزة من NVIDIA (عام واحد للعودة والإصلاح)خيارات الدعم الموسعة متوفرة عند الطلب. يمكن لفريقنا المساعدة في تثبيت برامج التشغيل وتعديل الأداء والتكامل مع بيئات الخادم الموجودة.
| الفئة | الخيارات المدعومة |
|---|---|
| أنظمة التشغيل | RHEL/CentOS، أوبونتو، ويندوز سيرفر 2016/2019/2022، FreeBSD، VMware ESXi 6.5+، سيتريكس XenServer |
| مفاتيح | سلسلة NVIDIA Spectrum ، Cisco Nexus ، Arista ، Juniper ، أي مفتاح 10GbE / 25GbE قائم على المعايير |
| الكابلات والبصريات | SFP + DAC السلبي (حتى 5m) ، كابل بصري SFP + نشط ، 10GBASE-SR (850nm) ، 10GBASE-LR (1310nm) |
| بروتوكولات الإدارة | NC-SI ، MCTP عبر PCIe / SMBus ، PLDM لمراقبة وتحديث البرمجيات الثابتة |
- تأكيد أن الخادم لديه فتحة PCIe x8 (أو أكبر) متاحة Gen 3.0 أو أعلى.
- حدد نوع الكابل المطلوب: DAC السلبي، النشط البصري، أو أجهزة الاستقبال البصرية لمسافة الخاص بك.
- تحقق من توافر برامج تشغيل النظام التشغيلي من موقع NVIDIA/Mellanox الرسمي.
- تحقق مما إذا كان المفتاح يدعم وحدات 10GbE SFP + (معظم المفاتيح الحديثة تفعل ذلك).
- للتكامل مع BMC، تأكد من أن اللوحة الأم تدعم NC-SI عبر SMBus أو PCIe.
محول 25GbE مزدوج الموانئ لمتطلبات عرض النطاق الترددي الأعلى.
48x 25GbE + 12x 100GbE مفتاح أعلى الرف للأنسجة الورقية / العمود الفقري.
كابلات النحاس السلبية للاتصال المباشر للاتصالات 10GbE/25GbE.
- دليل نشر RoCE لسلسلة ConnectX-4
- تكوين SR-IOV على VMware ESXi مع محولات Mellanox
- أفضل الممارسات في تحميل الأجهزة VXLAN
