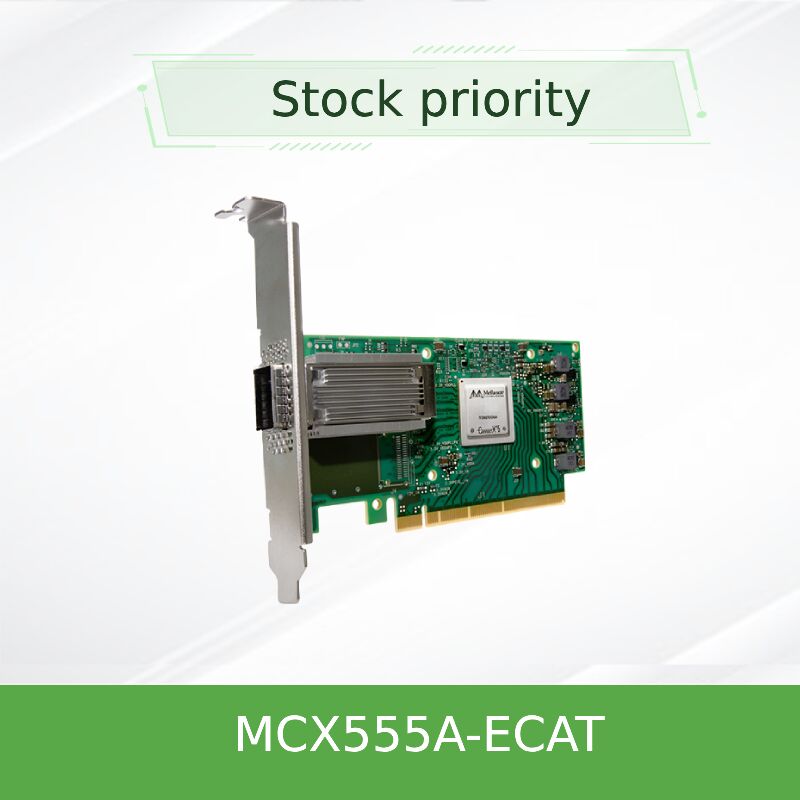

NVIDIA MCX555A-ECAT 100Gb / s منفذ واحد QSFP28 InfiniBand Adapter PCIe 3.0 x16 ConnectX-5 بطاقة الشبكة
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCX555A-ECAT |
| وثيقة: | CONNECTX-5 infiniband.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| حالة المنتجات: | مخزون | طلب: | الخادم |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | يكتب: | سلكي |
| السرعة القصوى: | EDR و 100GBE | موصل Ethernet: | QSFP28 |
| إبراز: | محول NVIDIA ConnectX-5 InfiniBand,بطاقة شبكة 100Gb / s QSFP28,بطاقة PCIe 3.0 x16 Mellanox,100Gb/s QSFP28 network card,PCIe 3.0 x16 Mellanox card |
||
منتوج وصف
محول شبكة عالي الأداء بزمن انتقال منخفض بسرعة 100 جيجابت/ثانية مصمم لمراكز بيانات الحوسبة عالية الأداء (HPC) والذكاء الاصطناعي (AI) والسحابة. يتميز بتفريغات متقدمة بما في ذلك NVMe عبر الشبكات، و GPUDirect RDMA، ومطابقة العلامات لأعباء عمل MPI - مما يوفر إنتاجية رائدة في الصناعة وكفاءة وحدة المعالجة المركزية.
بطاقة محول InfiniBand من NVIDIA ConnectX-5 MCX555A-ECATهي بطاقة محول InfiniBand بمنفذ واحد بسرعة 100 جيجابت/ثانية بتصميم PCIe منخفض الارتفاع. بالاعتماد على بنية ConnectX-5 المثبتة، فإنها توفر إنتاجية تصل إلى100 جيجابت/ثانيةمع زمن انتقال أقل من ميكرو ثانية ومعدل رسائل مرتفع. تدعم البطاقة كلاً من InfiniBand (حتى EDR) و 100GbE، مما يوفر اتصالاً متعدد الاستخدامات للحوسبة عالية الأداء والتخزين والبيئات الافتراضية.تم بناء MCX555A-ECAT بمحول PCIe مدمج وقدرات RDMA متقدمة، مما يفرغ مهام الاتصال الهامة من وحدة المعالجة المركزية - مما يتيح أداءً أعلى للتطبيقات، واستهلاكًا أقل للطاقة، وتكلفة ملكية إجمالية مخفضة. وهي متوافقة تمامًا مع فتحات PCIe 3.0 x16 وتدعم مجموعة واسعة من أنظمة التشغيل وأطر التسريع.
الميزات الرئيسية
- اتصال لكل منفذ (InfiniBand EDR / 100GbE)موصل QSFP28 واحد
- للكابلات الضوئية أو النحاسيةواجهة مضيف PCIe 3.0 x16
- (تتفاوض تلقائيًا إلى x8، x4، x2، x1)RDMA، دلالات الإرسال/الاستقبال
- مع نقل موثوق قائم على الأجهزةمطابقة العلامات وتفريغات الاستدعاء
- لـ MPI و SHMEMتفريغات هدف NVMe عبر الشبكات (NVMe-oF)
- للتخزين الفعالتسريع GPUDirect RDMA (PeerDirect)
- لاتصال GPUتحكم في الازدحام قائم على الأجهزة ودعم توجيه تكيفي
- افتراضية SR-IOV:
- ما يصل إلى 512 وظيفة افتراضيةمتوافق مع RoHS، تصميم منخفض الارتفاع
- (قوس طويل مرفق)تقنيات وتفريغات متقدمة
مطابقة علامات MPI وتفريغ الاستدعاء:
- تفرغ مطابقة الرسائل ومعالجة بروتوكول الاستدعاء، مما يحسن بشكل كبير أداء MPI لمجموعات HPC.RDMA خارج الترتيب مع التوجيه التكيفي:
- يمكّن الاستخدام الفعال لمسارات الشبكة المتعددة مع الحفاظ على دلالات الإكمال المرتبة، مما يزيد من استخدام النسيج إلى أقصى حد.تفريغات هدف NVMe-oF:
- يسمح لأنظمة تخزين NVMe بخدمة الوصول عن بعد مع حمل على وحدة المعالجة المركزية يقارب الصفر، وهو مثالي لبنى التخزين المفككة.النقل المتصل ديناميكيًا (DCT):
- يوفر قابلية توسع قصوى لأنظمة الحوسبة والتخزين الكبيرة عن طريق إزالة حمل إعداد الاتصال.ASAP2 تسريع التبديل ومعالجة الحزم:
- تفريغ الأجهزة لـ Open vSwitch (OVS) وأنفاق الشبكات المتراكبة (VXLAN، NVGRE، GENEVE).الترحيل عند الطلب (ODP):
- يدعم ترحيل الذاكرة الافتراضية لعمليات RDMA، مما يبسط تطوير التطبيقات.عمليات النشر النموذجية
- مثالي لمجموعات الحوسبة الفائقة، ومحاكاة MPI، وأعباء عمل البحث العلمي التي تتطلب زمن انتقال منخفض ومعدلات رسائل عالية.تدريب الذكاء الاصطناعي والتعلم العميق:
- بالاقتران مع GPUDirect RDMA، يتيح اتصال GPU إلى GPU سريعًا عبر العقد، مما يسرع أوقات التدريب.أنظمة تخزين NVMe-oF:
- يتم نشره كأهداف تخزين أو مبادرات في بيئات NVMe عبر الشبكات للوصول إلى التخزين الكتلي بزمن انتقال منخفض وإنتاجية عالية.مراكز بيانات السحابة والافتراضية:
- تدعم افتراضية SR-IOV وتفريغات الافتراضية البيئات متعددة المستأجرين مع ضمان جودة الخدمة والعزل الآمن.التداول عالي التردد (HFT):
- يلبي زمن الانتقال المنخفض للغاية والطوابع الزمنية للأجهزة (IEEE 1588v2) متطلبات تطبيقات الخدمات المالية.التوافق وقابلية التشغيل البيني
أنظمة التشغيل وحزم البرامج:
RHEL / CentOS، Ubuntu، Windows Server، FreeBSD، VMware ESXi
- OpenFabrics Enterprise Distribution (OFED) / WinOF-2
- NVIDIA HPC-X، OpenMPI، MVAPICH2، Intel MPI، Platform MPI
- Data Plane Development Kit (DPDK) لتجاوز النواة
- المواصفات الفنية
| المواصفات | الموديل |
|---|---|
| MCX555A-ECAT | 1 × QSFP28، 100 جيجابت/ثانية |
| الميزات الرئيسية | سرعة المنفذ والنوع |
| 1 × QSFP28، حتى 100 جيجابت/ثانية InfiniBand (EDR) و 100GbE | واجهة المضيف |
| عامل الشكل | دعم InfiniBand |
| متوافق مع IBTA 1.3، 100 جيجابت/ثانية EDR، FDR، QDR، DDR، SDR؛ 8 مسارات افتراضية + VL15؛ 16 مليون قناة إدخال/إخراج | دعم Ethernet |
| 100GbE، 50GbE، 40GbE، 25GbE، 10GbE، 1GbE؛ IEEE 802.3cd، 802.3bj، 802.3by، 802.3ba، 802.3ae | قدرات RDMA |
| RDMA عبر Ethernet الموحد (RoCE)، نقل موثوق قائم على الأجهزة، RDMA خارج الترتيب، عمليات ذرية | تفريغات التخزين |
| تفريغ هدف NVMe عبر الشبكات، iSER، SRP، NFS RDMA، SMB Direct، تسليم توقيع T10 DIF | الافتراضية |
| SR-IOV (ما يصل إلى 512 وظيفة افتراضية)، VMware NetQueue، NPAR، خدمات التحكم في الوصول إلى PCIe (ACS) | تفريغات وحدة المعالجة المركزية |
| تفريغ عديم الحالة TCP/UDP/IP، LSO/LRO، تفريغ المجموع الاختباري، RSS/TSS، إدراج/إزالة علامات VLAN/MPLS | الشبكات المتراكبة |
| تفريغ الأجهزة لتغليف/فك تغليف VXLAN، NVGRE، GENEVE | الإدارة |
| NC-SI عبر MCTP، PLDM للمراقبة/التحكم وتحديث البرامج الثابتة، I2C، SPI، JTAG | التمهيد عن بعد |
| التمهيد عن بعد عبر InfiniBand، Ethernet، iSCSI؛ دعم UEFI، PXE | استهلاك الطاقة |
| غير محدد علنًا؛ نطاق نموذجي أقل من 20 واط - يرجى التأكيد لنظامك | درجة حرارة التشغيل |
| 0 درجة مئوية إلى 55 درجة مئوية (بيئة نموذجية) | الامتثال |
| RoHS، REACH، FCC، CE، VCCI، ICES، RCM | ملاحظة: المواصفات مشتقة من وثائق منتج NVIDIA ConnectX-5. للحصول على أحدث التفاصيل ودعم البرامج الثابتة، راجع ملاحظات إصدار NVIDIA الرسمية. |
دليل الاختيار - عائلة ConnectX-5
| المنافذ / السرعة | واجهة المضيف | عامل الشكل | الميزات الرئيسية | MCX555A-ECAT |
|---|---|---|---|---|
| 1 × QSFP28، 100 جيجابت/ثانية | PCIe 3.0 x16 | عرض نطاق واجهة المضيف | ConnectX-5 Ex، PCIe Gen4 محسّن | MCX556A-ECAT |
| 2 × QSFP28، 100 جيجابت/ثانية | 2 × PCIe 3.0 x8 | عرض نطاق واجهة المضيف | ConnectX-5 Ex، PCIe Gen4 محسّن | MCX556A-EDAT |
| 2 × QSFP28، 100 جيجابت/ثانية | 2 × PCIe 3.0 x8 | PCIe منخفض الارتفاع | ConnectX-5 Ex، PCIe Gen4 محسّن | MCX556M-ECAT-S25 |
| 2 × QSFP28، 100 جيجابت/ثانية | 2 × PCIe 3.0 x8 | مقبس مباشر | اتصال خادم بمقبس مزدوج عبر حزام | MCX545B-ECAN |
| 1 × QSFP28، 100 جيجابت/ثانية | PCIe 3.0 x16 | عرض نطاق واجهة المضيف | عامل شكل مشروع الحوسبة المفتوحة | لإصدارات OCP أو متعددة المضيفين، يرجى الاتصال بالمبيعات. تدعم جميع البطاقات التوافق مع الإصدارات السابقة للسرعات الأقل. |
لماذا تختار ConnectX-5 MCX555A-ECAT
- تفريغات الأجهزة لـ MPI و NVMe-oF والشبكات المتراكبة تحرر نوى وحدة المعالجة المركزية للمنطق التجاري.نسيج RDMA قابل للتوسيع:
- توفر DCT و XRC و RDMA خارج الترتيب قابلية توسع خطية لآلاف العقد.جاهز لتسريع GPU:
- يمكّن GPUDirect RDMA الوصول المباشر للذاكرة بين وحدات معالجة الرسومات ومحولات الشبكة، مما يلغي اختناقات وحدة المعالجة المركزية في مجموعات الذكاء الاصطناعي.نشر مرن:
- يبسط منفذ QSFP28 الواحد الكابلات وهو مثالي لبنى العمود الفقري الورقية بسرعة 100 جيجابت/ثانية.حماية الاستثمار:
- يتيح الدعم لكل من InfiniBand و Ethernet الانتقال السلس بين البروتوكولات مع تطور الاحتياجات.الخدمة والدعم
التحقق من التوافق مع البنية التحتية للخادم والمحول لديك
- ضبط الأداء لأعباء عمل HPC أو التخزين
- خيارات الأقواس المخصصة ومتطلبات التعبئة المجمعة
- معالجة RMA وخدمات الاستبدال المتقدمة
- اتصل بمهندسي المبيعات لدينا للحصول على معلومات حول أسعار الكميات ووقت التسليم.
أسئلة متكررة
استخدم دائمًا ممارسات آمنة من ESD عند التعامل مع المحول. قم بالتخزين في عبوات مضادة للكهرباء الساكنة حتى التركيب.متطلبات التبريد:تأكد من وجود تدفق هواء كافٍ في هيكل الخادم للحفاظ على درجة حرارة التشغيل ضمن النطاق المحدد.تحديثات البرامج الثابتة:استخدم أدوات البرامج الثابتة الرسمية من NVIDIA (MFT) وتحقق من التوافق مع إصدار نظام التشغيل وبرنامج التشغيل الخاص بك قبل التحديث.انحناء الكابل:اتبع إرشادات نصف قطر انحناء كابل QSFP28 لتجنب تدهور الإشارة.هذا منتج من الفئة A. في بيئة سكنية قد يسبب تداخلًا لاسلكيًا. تأكد من وجود تدريع وتأريض مناسبين وفقًا للوائح المحلية.
حول شركة Hong Kong Starsurge Group Co., Limited
شركة Hong Kong Starsurge Group Co., Limitedهي مزود حلول قائم على التكنولوجيا لأجهزة الشبكات وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة. تخدم العملاء في جميع أنحاء العالم بمنتجات تشمل مفاتيح الشبكة، وبطاقات واجهة الشبكة، ونقاط الوصول اللاسلكية، ووحدات التحكم، والكابلات عالية السرعة، وتجمع Starsurge بين الخبرة الفنية العميقة والنهج الذي يركز على العملاء. تدعم الشركة صناعات مثل الحكومة والرعاية الصحية والتصنيع والتعليم والتمويل والمؤسسات، وتقدم حلول إنترنت الأشياء وأنظمة إدارة الشبكات وتطوير البرامج المخصصة والتسليم العالمي متعدد اللغات. من خلال التركيز على الجودة الموثوقة والخدمة سريعة الاستجابة، تساعد Starsurge العملاء على بناء بنية تحتية شبكية فعالة وقابلة للتطوير وموثوقة.حقائق رئيسية - NVIDIA MCX555A-ECAT
| حالة التوافق | ملاحظات | مفاتيح NVIDIA Quantum InfiniBand |
|---|---|---|
| معتمدة | وضعيات 100GbE، 50GbE، 25GbE مدعومة | مفاتيح NVIDIA Spectrum Ethernet |
| معتمدة | وضعيات 100GbE، 50GbE، 25GbE مدعومة | مفاتيح 100GbE من جهات خارجية |
| متوافق | يتطلب الامتثال لمعايير IEEE؛ تم اختباره مع البائعين الرئيسيين | خوادم GPU (NVIDIA DGX، HGX) |
| معتمدة مع GPUDirect | تسريع RDMA لاتصال GPU المتعدد | مصفوفات التخزين مع NVMe-oF |
| مدعوم | يُمكّن تفريغ الهدف الوصول الفعال إلى شبكة NVMe | قائمة تدقيق المشتري - محول 100 جيجابت/ثانية InfiniBand |
- ☑ تحديد عدد المنافذ: منفذ واحد (MCX555A-ECAT) مقابل منفذين (MCX556A-ECAT).
- ☑ اختيار نوع الكابل: كابل DAC نحاسي سلبي للمسافات القصيرة (≤5 م) أو بصري للمسافات الأطول.
- ☑ التحقق من دعم نظام التشغيل وبرنامج التشغيل (OFED، Windows، VMware).
- ☑ لمجموعات GPU، تأكد من توافق GPUDirect RDMA مع طراز GPU وإصدار برنامج التشغيل الخاص بك.
- ☑ تحقق مما إذا كان القوس الطويل أو القصير مطلوبًا لهيكل الخادم الخاص بك.
