كابل NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC 100GbE كابل بصري نشط بطول 50 متر
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFA1A00-C050 |
| وثيقة: | MFA1A00-xxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | مهلة: | حسب الأسهم |
| تكنولوجيا: | إيثرنت | طول: | 5 م |
| جهد الإمداد: | -0.3-3.6 | جهد إدخال البيانات: | -0.3-4.465 |
| إبراز: | كابل NVIDIA 100G QSFP28 MMF AOC,كابل بصري نشط 100GbE بطول 50 متر,كابل Nvidia بأداء 100GbE |
||
منتوج وصف

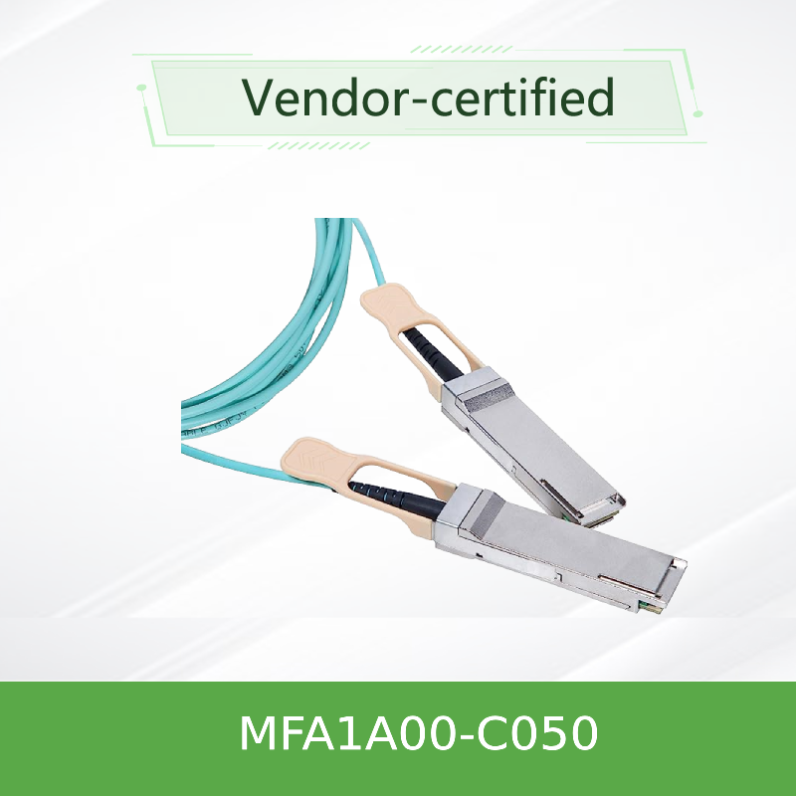

كابل بصري نشط NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC
كابل بصري نشط QSFP28 عالي الأداء بسرعة 100 جيجابت في الثانية مصمم للربط البيني متوسط المدى في مراكز البيانات. يدعم تعديل NRZ بمعدل 4 × 25 جيجابت في الثانية مع إعادة توقيت قابلة للتحديد لكل مسار لاتصال موثوق وفعال من حيث استهلاك الطاقة في أنظمة 100 جيجابت إيثرنت وإنفينيباند EDR.
نظرة عامة على المنتج
NVIDIA MFA1A00-C050 هو كابل بصري نشط يعتمد على VCSEL QSFP28 يوفر نطاقًا تردديًا إجماليًا يبلغ 100 جيجابت في الثانية عبر الألياف متعددة الأوضاع. يوفر هذا الإصدار بطول 50 مترًا توازنًا مثاليًا بين المدى والتكلفة، ويتميز بأربعة مرسلات مستقبلات بصرية مستقلة في كل طرف تعمل بسرعة تصل إلى 25.78 جيجابت في الثانية مع تعديل NRZ. متوافق تمامًا مع معايير SFF-8665 و SFF-8636، ويدعم التركيب القابل للتبديل الساخن والإدارة عبر I²C مع استهلاك طاقة نموذجي يبلغ 2.2 واط فقط لكل طرف عند تمكين إعادة التوقيت.
الميزات الرئيسية
- معدل البيانات: حتى 100 جيجابت في الثانية (4 × 25.78 جيجابت في الثانية NRZ)
- دعم البروتوكول: 100GbE، InfiniBand EDR
- المدى: حتى 100 متر عبر الألياف متعددة الأوضاع
- استهلاك طاقة منخفض: 2.2 واط نموذجي لكل طرف (مع إعادة التوقيت)
- قابل للتبديل الساخن: عامل شكل QSFP28، متوافق مع SFF-8665
- الإدارة: واجهة SFF-8636 I²C مع DDM
- قابل للبرمجة: سعة خرج الإرسال والمقدمة المسبقة، معادِل إدخال الإرسال
- الامتثال: RoHS، سلامة الليزر من الفئة 1
التكنولوجيا والتصميم
يستخدم MFA1A00-C050 تقنية VCSEL (ليزر باعث للضوء من تجويف عمودي) بطول موجي 850 نانومتر مقترنة بألياف متعددة الأوضاع عالية السرعة. يتميز كل مسار بإعادة توقيت مستقل لمسارات الإرسال والاستقبال، مما يتيح سلامة إشارة فائقة. يدمج الكابل مراقبة التشخيص الرقمي (DDM) لتتبع الطاقة البصرية ودرجة الحرارة والجهد وتيار الانحياز في الوقت الفعلي. تسمح معادلة الإرسال القابلة للبرمجة وسعة خرج الاستقبال/المقدمة المسبقة بالضبط الدقيق لظروف لوحة المضيف المتغيرة. يضمن الغلاف LSZH (منخفض الدخان وخالٍ من الهالوجين) السلامة في بيئات مراكز البيانات.
عمليات النشر النموذجية
- مراكز بيانات 100GbE: توصيل مفاتيح أعلى الرف بالخوادم وأنظمة التخزين عبر الصفوف
- شبكات InfiniBand EDR: مجموعات الحوسبة عالية الأداء التي تتطلب ربطًا متوسط المدى
- مزودو خدمات السحابة: اتصال 100G فعال من حيث التكلفة للسحابات العامة والخاصة
- مجموعات تدريب الذكاء الاصطناعي/التعلم الآلي: اتصالات ذات نطاق ترددي عالٍ وزمن انتقال منخفض لأنظمة تعتمد على وحدات معالجة الرسومات
- شبكات الحرم الجامعي للمؤسسات: روابط التجميع بين مفاتيح التوزيع والأساسية
التوافق
المفاتيح: سلسلة NVIDIA Spectrum، سلسلة NVIDIA Quantum، ومفاتيح QSFP28 الأخرى المزودة بدعم 100GbE أو InfiniBand EDR.
المحولات / وحدات معالجة البيانات (DPU): ConnectX-5، ConnectX-6، ConnectX-7، BlueField-2/3 مع منافذ QSFP28.
البروتوكولات: 100GbE (IEEE 802.3bm) و InfiniBand EDR.
التوافق يعتمد على النظام؛ ارجع إلى تقرير تأهيل المنتج على مستوى النظام للتكوينات المعتمدة.
المواصفات
| المعلمة | القيمة |
|---|---|
| نوع المنتج | كابل بصري نشط (AOC)، QSFP28 |
| معدل البيانات | 100 جيجابت في الثانية (4 × 25.78 جيجابت في الثانية NRZ) |
| نوع الألياف | متعددة الأوضاع (MMF) |
| الطول الموجي | 850 نانومتر VCSEL |
| المدى (OM3/OM4) | حتى 100 متر |
| جهد الإمداد | 3.3 فولت (3.135 فولت - 3.465 فولت) |
| تبديد الطاقة (لكل طرف، بدون إعادة توقيت) | 1.5 واط نموذجي / 1.8 واط كحد أقصى |
| تبديد الطاقة (لكل طرف، مع إعادة توقيت) | 2.2 واط نموذجي / 2.5 واط كحد أقصى |
| درجة حرارة علبة التشغيل | 0 درجة مئوية إلى 70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى 85 درجة مئوية |
| الرطوبة النسبية (التشغيل) | 5% - 85% |
| نوع الموصل | QSFP28 (متوافق مع SFF-8665) |
| واجهة الإدارة | I²C (SFF-8636) مع DDM |
| التشخيص الرقمي (DDM) | طاقة الإرسال/الاستقبال، درجة الحرارة، الجهد، تيار الانحياز |
| معدل خطأ البت (BER) | < 1E-15 (PRBS31، IEEE 802.3bm) |
| اللوائح التنظيمية | CB، cTUVus، CE، FCC Class A، ICES، RCM، VCCI، ليزر من الفئة 1 |
| الطول (C050) | 50 مترًا |
يختلف استهلاك الطاقة بناءً على تكوين إعادة التوقيت. بالنسبة لمعدلات البت الأقل (بدون إعادة توقيت)، يتم تقليل استهلاك الطاقة.
دليل الاختيار
| رقم جزء الطلب | الوصف | الطول | البروتوكول |
|---|---|---|---|
| MFA1A00-E001 | كابل بصري نشط 100G QSFP28، IB EDR | 1 متر | InfiniBand EDR |
| MFA1A00-E003 | كابل بصري نشط 100G QSFP28، IB EDR | 3 متر | InfiniBand EDR |
| MFA1A00-E005 | كابل بصري نشط 100G QSFP28، IB EDR | 5 متر | InfiniBand EDR |
| MFA1A00-E010 | كابل بصري نشط 100G QSFP28، IB EDR | 10 متر | InfiniBand EDR |
| MFA1A00-C015 | كابل بصري نشط 100G QSFP28، 100GbE | 15 مترًا | 100GbE |
| MFA1A00-C020 | كابل بصري نشط 100G QSFP28، 100GbE | 20 مترًا | 100GbE |
| MFA1A00-C030 | كابل بصري نشط 100G QSFP28، 100GbE | 30 مترًا | 100GbE |
| MFA1A00-C050 | كابل بصري نشط 100G QSFP28، 100GbE | 50 مترًا | 100GbE |
| MFA1A00-C100 | كابل بصري نشط 100G QSFP28، 100GbE | 100 متر | 100GbE |
بالنسبة لإصدارات InfiniBand EDR، استخدم سلسلة MFA1A00-Exxx. بالنسبة لـ 100GbE، استخدم سلسلة MFA1A00-Cxxx. أطوال أخرى متاحة عند الطلب.
المزايا
- مدى ممتد: يوفر طول 50 مترًا مرونة للاتصالات من رف إلى رف ومن صف إلى صف
- استهلاك طاقة منخفض: 2.2 واط لكل طرف (مع إعادة التوقيت) يقلل من ميزانية الطاقة الإجمالية لمركز البيانات
- دعم معدل مرن: تدعم إعادة التوقيت القابلة للتحديد معدلات 25 جيجابت في الثانية والمعدلات الأقل
- سلامة إشارة قوية: تضمن معادلة قابلة للبرمجة وإعادة التوقيت أداءً موثوقًا للرابط
- سهولة النشر: عامل شكل QSFP28 قابل للتبديل الساخن مع مزلاج سحب/دفع
- تشخيصات رقمية: مراقبة صحة الرابط وأدائه في الوقت الفعلي
الخدمة والدعم
بصفتنا شريكًا معتمدًا لـ NVIDIA، تقدم مجموعة Hong Kong Starsurge Group:
- استشارات فنية قبل البيع لبنية شبكة 100G وتصميم الكابلات
- لوجستيات عالمية مع تتبع في الوقت الفعلي ودعم التخليص الجمركي
- تغطية ضمان الأجهزة القياسية من NVIDIA
- استشارات البرامج الثابتة والتوافق لمنصات مفاتيح ومحولات NVIDIA
- دعم متعدد اللغات (الإنجليزية، الماندرين، الكانتونية) عبر البريد الإلكتروني أو الهاتف
أسئلة متكررة
س: ما هو الفرق بين AOC و DAC؟
ج: يستخدم AOC (كابل بصري نشط) الألياف البصرية مع مرسلات مستقبلات مدمجة لتحقيق مدى أطول (حتى 100 متر) من DACs النحاسية السلبية (عادةً ≤ 5 أمتار)، مع توفير وزن أقل ومقاومة أفضل للتداخل الكهرومغناطيسي.
س: هل يمكنني استخدام هذا الكابل مع مفاتيح InfiniBand EDR؟
ج: نعم، تدعم سلسلة MFA1A00 كلاً من InfiniBand EDR (سلسلة E) و 100GbE (سلسلة C). بالنسبة لـ EDR، استخدم إصدارات MFA1A00-Exxx.
س: ما هو الفرق بين سلسلة C وسلسلة E؟
ج: تم تحسين سلسلة C لتطبيقات 100GbE، بينما تم تحسين سلسلة E لـ InfiniBand EDR. كلاهما يستخدم نفس الأجهزة المادية ولكنهما قد يحتويان على تكوينات برامج ثابتة مختلفة.
س: ما هو الحد الأدنى لنصف قطر الانحناء لهذا الكابل؟
ج: الحد الأدنى لنصف قطر الانحناء هو 30 ملم.
س: هل الكابل قابل للتبديل الساخن؟
ج: نعم، إنه قابل للتبديل الساخن بالكامل ويدعم الإدخال/الإزالة أثناء التشغيل دون إيقاف تشغيل النظام المضيف.
س: ما هي المسافة القصوى لهذا الكابل؟
ج: تدعم سلسلة MFA1A00 حتى 100 متر عبر ألياف OM3/OM4 متعددة الأوضاع. إصدار C050 هو 50 مترًا.
احتياطات التعامل
- احتفظ بأغطية الغبار الواقية على الموصلات حتى التركيب لمنع التلوث
- استخدم منظفات موصلات بصرية معتمدة قبل التزاوج لضمان فقدان إدخال منخفض
- تجنب ثني الكابل بشكل أضيق من الحد الأدنى لنصف قطر الانحناء البالغ 30 ملم
- لاحظ احتياطات ESD القياسية أثناء التركيب والتعامل
- لا تسحب الموصلات؛ استخدم شريط السحب أو المزلاج للإدخال/الإزالة
حول مجموعة Hong Kong Starsurge
Hong Kong Starsurge Group Co., Limited هي مزود مدفوع بالتكنولوجيا لأجهزة الشبكات وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة. منذ عام 2008، خدمنا عملاء في جميع أنحاء العالم بمعدات شبكات بما في ذلك المفاتيح وبطاقات الشبكة ونقاط الوصول اللاسلكية ووحدات التحكم والكابلات والوحدات البصرية. تدعم فرق المبيعات والدعم الفني لدينا ذوي الخبرة الصناعات المتنوعة مثل الحكومة والرعاية الصحية والتصنيع والتعليم والتمويل والمؤسسات. نقدم حلولًا مخصصة ولوجستيات عالمية ودعمًا متعدد اللغات - كل ذلك مبني على التزام يضع العميل أولاً بالموثوقية والأداء وقابلية التوسع.
حقائق رئيسية
رقم الجزء: MFA1A00-C050
عامل الشكل: QSFP28 (SFF-8665)
معدل البيانات: 100 جيجابت في الثانية (4 × 25 جيجابت NRZ)
الطول: 50 مترًا
البروتوكول: 100GbE
الطاقة (مع إعادة التوقيت): 2.2 واط نموذجي / طرف
المدى: حتى 100 متر
الغلاف: LSZH، أكوا
مصفوفة التوافق
| نوع الجهاز | المنصات المدعومة |
|---|---|
| مفاتيح الإيثرنت | سلسلة NVIDIA Spectrum SN2000/SN3000/SN4000، مفاتيح 100G من طرف ثالث |
| مفاتيح InfiniBand | سلسلة NVIDIA Quantum، SB7800، SB7900 (مع إصدارات سلسلة E) |
| المحولات / وحدات معالجة البيانات (DPU) | ConnectX-5، ConnectX-6، ConnectX-7، BlueField-2/3 |
| طرف ثالث | مفاتيح مزودة بـ QSFP28 تدعم 100G (تحقق من الامتثال) |
قائمة تدقيق المشتري
- تأكيد أن منفذ المفتاح/المحول الخاص بك يدعم QSFP28 و 100G NRZ
- التحقق من طول الكابل المطلوب (C050 = 50 مترًا)
- التأكد من أن نظامك يدعم البروتوكول المطلوب (100GbE أو InfiniBand EDR)
- تحديد ما إذا كانت إعادة التوقيت مطلوبة لتطبيقك (ممكّنة افتراضيًا لـ 100G)
- التحقق من ميزانية الطاقة والتبريد لوحدة QSFP28
- مراجعة تقرير تأهيل مستوى النظام للتكوينات المعتمدة
