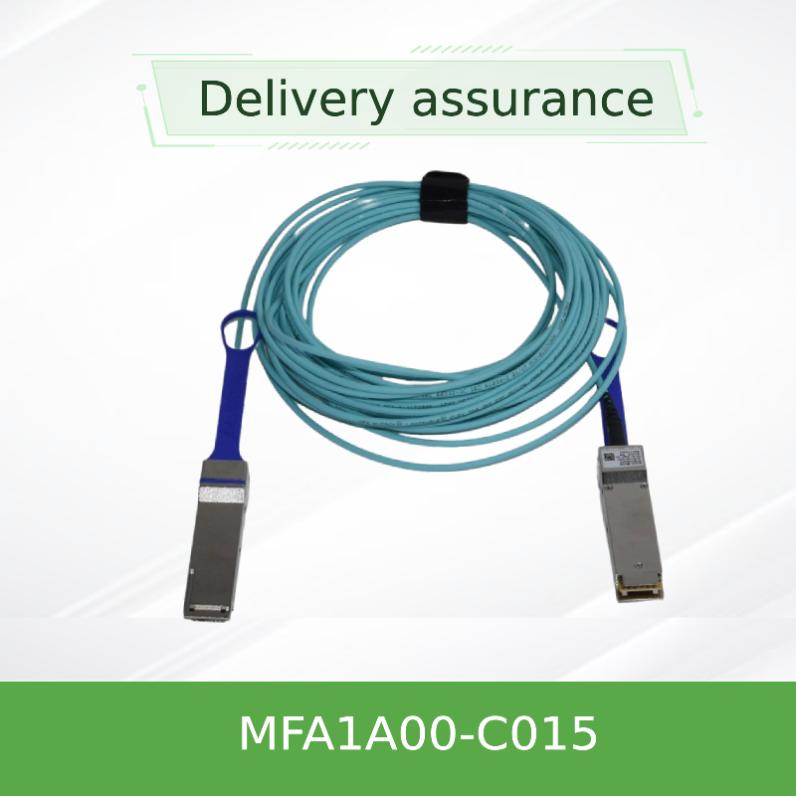

كابل بصري نشط NVIDIA MFA1A00-C015 100G QSFP28 MMF بسرعة 100GbE
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFA1A00-C015 |
| وثيقة: | MFA1A00-xxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | مهلة: | حسب الأسهم |
| تكنولوجيا: | إيثرنت | السرعة القصوى: | 100gbe |
| طول: | 15 م | نوع الموصل: | QSFP28 |
| إبراز: | كابل بصري نشط NVIDIA QSFP28,كابل بصري MMF بسرعة 100GbE,كابل بصري نشط NVIDIA 100G مع ضمان |
||
منتوج وصف
NVIDIA MFA1A00-C015 100G QSFP28 MMF AOC
كابل ضوئي نشط 100Gb/s QSFP28 عالي الأداء مصمم للاتصالات المتبادلة قصيرة إلى متوسطة المدى في مراكز البيانات ، يدعم أنظمة 100 Gigabit Ethernet و InfiniBand EDR.
لمحة عامة عن المنتج
NVIDIA MFA1A00-C015 هو كابل بصري نشط يقوم على QSFP28 VCSEL يوفر عرض النطاق الترددي الإجمالي 100Gb / s عبر الألياف متعددة الأوضاع. يدمج أربعة مُستقبلات بصرية مستقلة في كل طرف ،كل واحد يعمل عند 25.78Gb / s مع تعديل NRZ. متوافق تمامًا مع معايير SFF-8665 و SFF-8636 ، يدعم هذا الكابل التثبيت القابل للتوصيل الساخن وإدارة I2C مع استهلاك طاقة نموذجي يبلغ فقط 2.2 واط لكل طرف.
الخصائص الرئيسية
- سرعة البيانات: تصل إلى 100 جيجابايت / ثانية (4 × 25.78 جيجابايت / ثانية NRZ)
- دعم البروتوكول: 100GbE، InfiniBand EDR
- النطاق: يصل إلى 100 متر على الألياف متعددة الأوضاع
- طاقة منخفضة: 2.2W نموذجية لكل طرف (مع إعادة التوقيت)
- عامل شكل QSFP28 القابل للشحن الساخن، متوافق مع SFF-8665
- واجهة SFF-8636 I2C مع مراقبة التشخيص الرقمي
- تمثيل Rx قابل للبرمجة والتركيز المسبق ، موازنة مدخل Tx
- متوافق مع RoHS ، درجة 1 من سلامة الليزر
التكنولوجيا والتصميم
يستخدم MFA1A00-C015 تقنية VCSEL في طول موجة 850nm مقترنة بألياف متعددة الأوضاع عالية السرعة. يحتوي كل شريط على إعادة توقيت مستقلة لكلا المسارات الإرسالية والاستقبالية ،تمكين سلامة إشارة متفوقةيتضمن الكابل مراقبة تشخيصية رقمية لتتبع الطاقة البصرية، ودرجة الحرارة، والجهد، والتيار الانحيازي في الوقت الحقيقي.تسمح معادلة Tx القابلة للبرمجة ومدى خروج Rx / التأكيد المسبق بالتنسيق الدقيق لظروف لوح المضيف المتغيرةسترة LSZH تضمن السلامة في بيئات مراكز البيانات.
النشرات النموذجية
- مراكز البيانات 100GbE: ربط المفاتيح العليا إلى الخوادم وأنظمة التخزين
- أنسجة InfiniBand EDR: مجموعات الحوسبة عالية الأداء التي تتطلب اتصالًا متبادلًا منخفضًا
- مزودي خدمات السحابة: اتصال 100G فعال من حيث التكلفة للسحابة العامة والخاصة
- مجموعات تدريب الذكاء الاصطناعي / ML: اتصالات ذات نطاق نطاق واسع منخفضة التأخير لأنظمة تعتمد على GPU
- شبكات الحرم الجامعي للمؤسسات: روابط تجميع بين أجهزة التوزيع والتحويلات الأساسية
التوافق
المفاتيح: سلسلة NVIDIA Spectrum ، سلسلة NVIDIA Quantum ، وغيرها من المفاتيح المجهزة ب QSFP28 التي تدعم 100GbE أو InfiniBand EDR.
المكيفات / DPUs: ConnectX-5، ConnectX-6، ConnectX-7، BlueField-2/3 مع منافذ QSFP28.
البروتوكولات: 100GbE (IEEE 802.3bm) و InfiniBand EDR.
التوافق يعتمد على النظام؛ راجع تقرير تأهيل المنتج على مستوى النظام للحصول على تكوينات معتمدة.
المواصفات
| المعلم | القيمة |
|---|---|
| نوع المنتج | الكابل البصري النشط (AOC) ، QSFP28 |
| معدل البيانات | 100 جيجابايت / ثانية (4 × 25.78 جيجابايت / ثانية NRZ) |
| نوع الألياف | الوسائط المتعددة الأوضاع (MMF) |
| طول الموجة | 850nm VCSEL |
| النطاق (OM3/OM4) | ما يصل إلى 100 متر |
| فولتاج التغذية | 3.3 فولت (3.135 فولت - 3.465 فولت) |
| تشتيت الطاقة (في نهاية واحدة، بدون إعادة التوقيت) | 1.5W نموذجي / 1.8W أقصى |
| تشتيت الطاقة (في نهاية واحدة، مع إعادة التوقيت) | 2.2W نموذجي / 2.5W أقصى |
| درجة حرارة الحجرة | 0 °C إلى 70 °C |
| درجة حرارة التخزين | -40 °C إلى 85 °C |
| الرطوبة النسبية | 5% - 85% |
| نوع الجهاز | QSFP28 (متوافق مع SFF-8665) |
| واجهة الإدارة | I2C (SFF-8636) مع DDM |
| التشخيص الرقمي | قوة Tx/Rx، درجة الحرارة، الجهد، التيار الانحيازي |
| معدل خطأ البت (BER) | < 1E-15 (PRBS31، IEEE 802.3bm) |
| التنظيم | CB, cTUVus, CE, FCC Class A, ICES, RCM, VCCI, الليزر من الفئة 1 |
| الطول (C015) | 15 متر |
يختلف استهلاك الطاقة بناءً على تكوين إعادة التوقيت. بالنسبة لمعدلات البتات المنخفضة (دون إعادة التوقيت) ، يتم تقليل استهلاك الطاقة.
دليل الاختيار
| رقم الطلب | الوصف | الطول | البروتوكول |
|---|---|---|---|
| MFA1A00-E001 | 100G QSFP28 AOC ، IB EDR | 1 متر | InfiniBand EDR |
| MFA1A00-E003 | 100G QSFP28 AOC ، IB EDR | 3 م | InfiniBand EDR |
| MFA1A00-E005 | 100G QSFP28 AOC ، IB EDR | 5 م | InfiniBand EDR |
| MFA1A00-E010 | 100G QSFP28 AOC ، IB EDR | 10 م | InfiniBand EDR |
| MFA1A00-C015 | 100G QSFP28 AOC ، 100GbE | 15 متر | 100GbE |
| MFA1A00-C020 | 100G QSFP28 AOC ، 100GbE | 20 متر | 100GbE |
| MFA1A00-C030 | 100G QSFP28 AOC ، 100GbE | 30 متر | 100GbE |
| MFA1A00-C050 | 100G QSFP28 AOC ، 100GbE | 50 متر | 100GbE |
| MFA1A00-C100 | 100G QSFP28 AOC ، 100GbE | 100 متر | 100GbE |
بالنسبة لمجموعات InfiniBand EDR ، استخدم سلسلة MFA1A00-Exxx. بالنسبة لـ 100GbE ، استخدم سلسلة MFA1A00-Cxxx. تتوفر أطوال أخرى عند الطلب.
المزايا
- نطاق متوسع: أطول بكثير من مكافحات الجهاز السلبية من النحاس ، تصل إلى 100 متر
- استهلاك طاقة منخفض: 2.2 واط لكل طرف يقلل من ميزانية طاقة مركز البيانات بشكل عام
- دعم السرعة المرنة: يدعم إعادة التوقيت المختارة كل من 25G ومعدلات بت أقل
- سلامة إشارة قوية: يضمن التعادل القابل للبرمجة وإعادة التوقيت أداء رابط موثوق به
- توزيع سهل: عامل شكل QSFP28 القابل للتوصيل الساخن مع قفل الدفع والسحب
- التشخيص الرقمي: مراقبة صحة الأداء في الوقت الحقيقي
الأسئلة الشائعة
س: ما هو الفرق بين AOC و DAC؟
ج: يستخدم AOC (الكابل الضوئي النشط) الألياف الضوئية مع أجهزة الاستقبال المدمجة لتحقيق نطاق أطول (حتى 100 متر) من DACs النحاس السلبي (عادة ≤5m) ،مع توفير وزن أقل وحصانة أفضل من EMI.
س: هل يمكنني استخدام هذا الكابل مع مفاتيح InfiniBand EDR؟
ج: نعم، سلسلة MFA1A00 تدعم كل من InfiniBand EDR (سلسلة E) و 100GbE (سلسلة C).
س: ما هو الفرق بين سلسلة سي و سلسلة إي؟
ج: تم تحسين سلسلة C لتطبيقات 100GbE ، بينما تم تحسين سلسلة E لتطبيقات InfiniBand EDR. يستخدم كلاهما نفس الأجهزة المادية ولكن قد يكون لديه تكوينات برامج ثابتة مختلفة.
س: ما هو الحد الأدنى لقطر الانحناء لهذا الكابل؟
ج: الحد الأدنى لقطر الانحناء هو 30 ملم.
السؤال: هل يمكن توصيل الكابل بالبلاك الساخن؟
ج: نعم، يمكن توصيلها بالكامل بالشاشة الساخنة وتدعم إدخال/إزالة مباشر دون إيقاف تشغيل النظام المضيف.
س: ما هو استهلاك الطاقة دون إعادة التوقيت؟
ج: بدون إعادة التوقيت، استهلاك الطاقة هو 1.5 واط نموذجي لكل طرف، مما يجعله مثاليا لتطبيقات أقل سرعة أو حساسة للطاقة.
الاحتياطات في التعامل
- الحفاظ على أغطية الغبار الواقية على الاتصالات حتى التثبيت لمنع التلوث
- استخدام منظمة نظافة الموصلات البصرية قبل التزاوج لضمان انخفاض خسارة الإدراج
- تجنب ثني الكابل أكثر تشددا من 30 مم نصف قطر الانحناء الحد الأدنى
- مراعاة الاحتياطات القياسية لـ ESD أثناء التثبيت والتعامل
- لا تسحب على الاتصالات؛ استخدام علامة سحب أو قفل لإدخال / إزالة
عن مجموعة ستارزورج في هونغ كونغ
هونغ كونغ ستارسورج مجموعة الشركة المحدودة هي مزود مدفوع بالتكنولوجيا من أجهزة الشبكة، وخدمات تكنولوجيا المعلومات، وحلول تكامل النظام.لقد خدمنا العملاء في جميع أنحاء العالم مع معدات الشبكة بما في ذلك المفاتيح، NICs، نقاط الوصول اللاسلكية، وحدة التحكم، والكابلات، والوحدات الضوئية.,نقوم بتقديم حلول مخصصة والخدمات اللوجستية العالمية والدعم متعدد اللغات - كل ذلك مبني على الالتزام الأول للعميل بالموثوقية والأداء والقدرة على التوسع.
الحقائق الرئيسية
| رقم الجزء | MFA1A00-C015 |
| عامل الشكل | أجهزة التشغيل المتعددة |
| معدل البيانات | 100Gb/s (4×25G NRZ) |
| الطول | 15 متر |
| البروتوكول | 100GbE |
| الطاقة (مع إعادة التوقيت) | 2.2W نموذجي / نهاية |
| الوصول | ما يصل إلى 100 متر |
| سترة | (إل إس زي اتش) ، (أكوا) |
مصفوفة التوافق
| نوع الجهاز | المنصات المدعومة |
|---|---|
| أجهزة التبديل | سلسلة NVIDIA Spectrum SN2000/SN3000/SN4000 ، محولات 100G من طرف ثالث |
| مفاتيح InfiniBand | NVIDIA Quantum ، SB7800 ، سلسلة SB7900 (مع المتغيرات من سلسلة E) |
| المحولات / DPUs | ConnectX-5، ConnectX-6، ConnectX-7، BlueField-2/3 |
| الطرف الثالث | محولات مجهزة ب QSFP28 تدعم 100G (تحقق من الامتثال) |
قائمة التحقق من المشتري
- تأكد من أن منفذ التبديل / المحول يدعم QSFP28 و 100G NRZ
- تحقق من طول الكابل المطلوب (C015 = 15m)
- تأكد من أن نظامك يدعم البروتوكول المطلوب (100GbE أو InfiniBand EDR)
- تحديد ما إذا كان إعادة التوقيت مطلوبًا لتطبيقك (تم تمكينها افتراضيًا لـ 100G)
- تحقق من ميزانية الطاقة والتبريد لوحدة QSFP28
- مراجعة تقرير التأهيل على مستوى النظام للتكوينات المعتمدة
