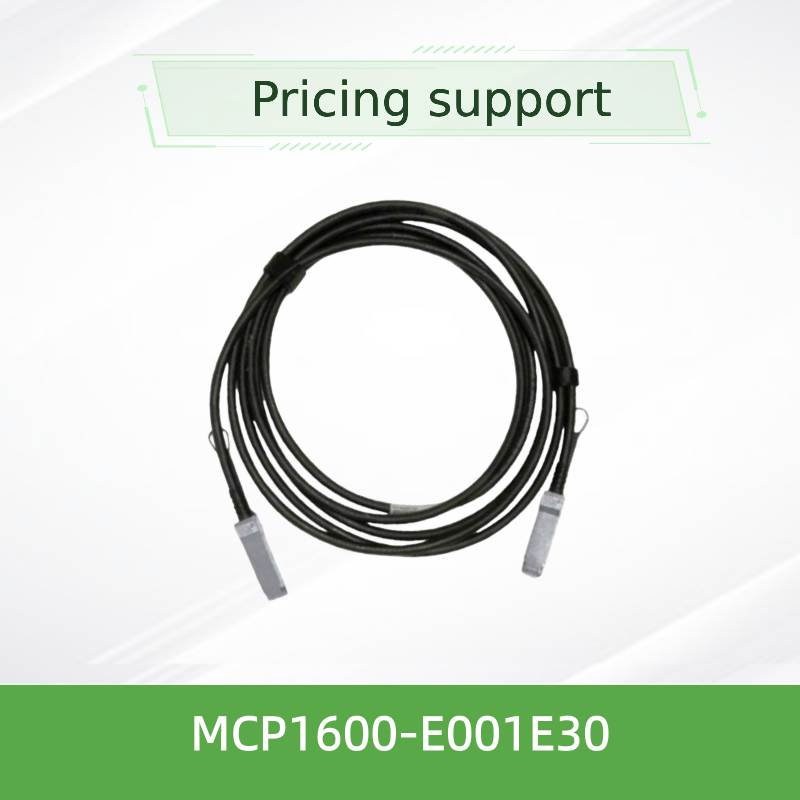

كابل نحاسي مباشر 100G QSFP28 لمفاتيح Mellanox MCP1600-E001E30 بطول 1 متر
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCP1600-E001E30 |
| وثيقة: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | تكنولوجيا: | إنفينيباند |
| يكتب: | ميلانوكس AOC كابل | طول الكابل: | 3 أمتار |
| اسم: | كابل Mellanox DAC MCP1600-E003E26 IB EDR 100Gb / s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Networ | الكلمة الرئيسية: | ميلانوكس DAC كابل |
| إبراز: | كابل نحاسي مباشر 100G QSFP28 لمفاتيح Mellanox,كابل QSFP28 متوافق مع مفاتيح Mellanox,كابل نحاسي مباشر QSFP28 بطول 1 متر |
||
منتوج وصف
كابل NVIDIA Mellanox QSFP28 DAC 100Gb / s
MCP1600‐E001E30 100G QSFP28 كابل نحاس متصل مباشرة - DAC سلبي لـ InfiniBand EDR و 100GbE 1m ، 30AWG ، LSZH
لمحة عامة عن المنتج
الـNVIDIA Mellanox MCP1600-E001E30هو كابل نحاسي سلبي QSFP28 يوفر عرض النطاق الترددي الإجمالي 100Gb / s عبر أربعة أزواج نحاسية عالية السرعة ، تعمل كل منها بسرعة 25Gb / s. وهو متوافق تمامًا مع معايير SFF‐8665 و SFF‐8636 ،دعم التثبيت القابل للتوصيل الساخن وإدارة I2C مع EEPROM المدمجة لتحديد المنتجمع استهلاك الطاقة النموذجي من 0.1W فقط، فإنه يوفر الحل الفعال للغاية من حيث الطاقة، من حيث التكلفة للصلات قصيرة المدى (حتى 5m) في بيئات InfiniBand EDR و 100GbE.
الخصائص الرئيسية
- معدل البيانات:ما يصل إلى 100Gb / s (4 * 25Gb / s NRZ)
- دعم البروتوكول:InfiniBand EDR ، 100GbE
- طاقة منخفضة للغاية:0.1W استهلاك نموذجي
- قابلة للتوصيل بالماء الساخنعامل الشكل QSFP28 ، متوافق مع SFF-8665
- الإدارة:واجهة SFF‐8636 I2C مع EEPROM
- معدل خطأ البت:أفضل من 1E-15 مع أنظمة Mellanox
- السترة:LSZH (منخفضة الدخان صفر الهالوجين) ، أسود
- الامتثال:RoHS ، LF / HF PCB
التكنولوجيا والتصميم
يستخدم MCP1600-E001E30 أربعة أزواج نحاسية محورية مزدوجة محمية ، تم تصميم كل منها لدعم إشارات NRZ 25Gb / s مع سلامة إشارة ممتازة.يحتوي الكابل على مقاس 30AWG لتحقيق أقصى قدر من المرونة في الأماكن الضيقةيضمن سترة LSZH انخفاض الدخان وصفر انبعاثات الهالوجين في حالة الحريق ، مما يجعلها مثالية لبيئات مراكز البيانات ذات متطلبات السلامة الصارمة.يتم اختبار كل كابل في المصنع لضمان أفضل أداء ومتانة.
النشرات النموذجية
- أنسجة InfiniBand EDR:ربط المفاتيح إلى الخوادم والتخزين في مجموعات HPC
- جمع 100GbE:وصلات قصيرة المدى بين مفاتيح أعلى الرف والخوادم
- مركز البيانات المتصل:روابط فعالة من حيث التكلفة داخل الرفوف أو بين الرفوف المجاورة (≤5m)
- تجمعات تدريب الذكاء الاصطناعي/التعلم اللغوي:اتصالات ذات فترة تأخير منخفضة وعرض نطاق واسع للأنظمة القائمة على GPU
التوافق
مفاتيح:NVIDIA Mellanox Quantum ، سلسلة Spectrum وغيرها من المحولات المجهزة ب QSFP28 التي تدعم 100G InfiniBand أو Ethernet.
محولات / DPUs:ConnectX‐5، ConnectX‐6، ConnectX‐7، BlueField‐2/3 مع منافذ QSFP28
البروتوكولاتInfiniBand EDR (100G) و 100GbE (IEEE 802.3bj).
التوافق يعتمد على النظام؛ راجع تقرير تأهيل المنتج على مستوى النظام عن التكوينات المعتمدة.
المواصفات
| المعلم | القيمة |
|---|---|
| نوع المنتج | كابل النحاس السلبي المباشر (DAC) ، QSFP28 |
| معدل البيانات | 100Gb/s (4* 25Gb/s NRZ) |
| مقياس الأسلاك | 30 AWG |
| قطر الكابل | 7.1 ± 0.35 ملم |
| الحد الأدنى لقطر الانحناء (فريد) | 35.5 ملم |
| الحد الأدنى لقطر الانحناء (التكرار / التجميع) | 71 ملم |
| تحمل الطول | ± 25 ملم |
| فولتاج التغذية | 3.3 فولت (3.135 فولت) |
| استهلاك الطاقة | 0.1W نموذجية |
| عائق خاص | 100Ω (90 ≈ 110Ω) |
| تأخير الانتشار | 4.5 ns/m (إعلامي) |
| درجة حرارة الحجرة | 0 °C إلى 70 °C |
| درجة حرارة التخزين | -40 °C إلى 85 °C |
| الرطوبة النسبية | 5 ٪ 85 ٪ |
| معدل خطأ البت (BER) | < 1E-15 مع أنظمة Mellanox |
| مادة السترة | LSZH (خفض الدخان صفر الهالوجين) ، الأسود |
| نوع الجهاز | QSFP28 (متوافق مع SFF-8665) |
| واجهة الإدارة | I2C (SFF-8636) مع EEPROM |
| الامتثال | RoHS ، LF / HF PCB |
| الطول (E001E30) | 1 متر |
دليل الاختيار
| رقم الطلب | الوصف | الطول | AWG |
|---|---|---|---|
| MCP1600-E00AE30 | 100G QSFP28 DAC ، IB EDR | 0.5 م | 30 |
| MCP1600-E001E30 | 100G QSFP28 DAC ، IB EDR | 1.0 م | 30 |
| MCP1600-E01AE30 | 100G QSFP28 DAC ، IB EDR | 1.5 م | 30 |
| MCP1600-E002E30 | 100G QSFP28 DAC ، IB EDR | 2.0 م | 30 |
| MCP1600-E02AE26 | 100G QSFP28 DAC ، IB EDR | 2.5 م | 26 |
| MCP1600-E003E26 | 100G QSFP28 DAC ، IB EDR | 3.0 م | 26 |
| MCP1600-E004E26 | 100G QSFP28 DAC ، IB EDR | 4.0 م | 26 |
| MCP1600-E005E26 | 100G QSFP28 DAC ، IB EDR | 5.0 م | 26 |
ملاحظة: بالنسبة للأطوال التي تزيد عن 5 م، يرجى الاتصال بفريق المبيعات لدينا لخيارات الكابلات البصرية النشطة (AOC).
المزايا
- من حيث التكلفة:تكلفة أقل بكثير من أجهزة الاستقبال البصرية للروابط قصيرة المدى
- طاقة منخفضة للغاية:0.1W الاستهلاك يقلل من الميزانية الكهربائية لمركز البيانات
- فترة تأخير منخفضةالنحاس السلبي يوفر تأخير انتشار ضئيل (4.5 ns/m)
- أداء موثوق به:BER أفضل من 1E-15 مع أنظمة Mellanox
- سهلة النشر:عامل شكل QSFP28 القابل للشحن الساخن مع قفل دفع سحب
الخدمة والدعم
بصفتها شريكًا معتمدًا لشركة NVIDIA Mellanox ، توفر مجموعة Starsurge في هونغ كونغ:
- الاستشارات التقنية قبل المبيعات لتصميم الأقمشة InfiniBand و Ethernet
- الخدمات اللوجستية العالمية مع تتبع الوقت الحقيقي ودعم التخليص الجمركي
- الضمان المحدود للجهاز لمدة سنة واحدة يغطي إصلاح أو استبدال الأجزاء
- نصائح البرمجيات الثابتة / التوافق لمبادرة NVIDIA ومنصات المحول
- دعم متعدد اللغات (الإنجليزية، الماندرينية، الكانتونية) عبر البريد الإلكتروني أو الهاتف
الأسئلة الشائعة
س: ما هو الفرق بين DAC و AOC؟
A: DAC (كابل النحاس المباشر) يستخدم أزواج من النحاس السلبية لربطات قصيرة المدى (تصل إلى 5 أمتار)بينما AOC (الكابل الضوئي النشط) يستخدم الألياف الضوئية مع أجهزة الاستقبال المتكاملة لمسافات أطول (حتى 100m)الـ DACs هي أكثر فعالية من حيث التكلفة للروابط القصيرة.
س: هل يمكنني استخدام هذا الكابل مع منافذ 40G أو 25G؟
ج: تم تحسين الكابل لعملية 100G (4 * 25G). قد لا يكون متوافقًا مع منافذ 40G أو 25G فقط دون تكوين مسار مناسب.
س: ما هو الحد الأدنى لقطر الانحناء لهذا الكابل؟
ج: نصف قطر الانحناء الفردي هو 35.5 ملم. بالنسبة للإنحناءات المتكررة أو التجميعية ، فإن الحد الأدنى للقطر هو 71 ملم.
السؤال: هل يمكن توصيل الكابل بالبلاك الساخن؟
ج: نعم، يمكن توصيلها بالكامل بالشاشة الساخنة وتدعم إدخال / إزالة مباشر دون إيقاف تشغيل النظام المضيف.
س: ما هو الضمان المقدم؟
الجواب: تتضمن مكافآت Mellanox LinkX DAC ضمانًا محدودًا للأجهزة لمدة عام واحد يغطي إصلاح الأجزاء أو استبدالها.
الاحتياطات في التعامل
- الحفاظ على أغطية الغبار الواقية على الاتصالات حتى التثبيت لمنع التلوث
- تجنب ثني الكابل أكثر صرامة من الحد الأدنى من نصف قطر الانحناء المحدد (35.5 ملم واحد، 71 ملم متكررة)
- لا تسحب على المرفقات؛ استخدم علامة سحب أو قفل لإدخال / إزالة
- مراعاة الاحتياطات القياسية لـ ESD أثناء التثبيت والتعامل
- تأكد من أن الكابل لا يتعرض لتوتر مفرط أو القوى سحق
عن مجموعة ستارزورج في هونغ كونغ
هونغ كونغ ستارزورج جروب كو، المحدودةهو مزود مدفوع بالتكنولوجيا لأجهزة الشبكة وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة. منذ عام 2008، قمنا بخدمة العملاء في جميع أنحاء العالم مع معدات الشبكة بما في ذلك المفاتيح، NICs،نقاط وصول لاسلكية، والتحكمات والكابلات والوحدات الضوئية. فرق المبيعات والتقنية لدينا من ذوي الخبرة تدعم صناعات متنوعة مثل الحكومة والرعاية الصحية والتصنيع والتعليم والتمويل والمؤسسات.نحن نقدم حلول مخصصة، والخدمات اللوجستية العالمية، والدعم متعدد اللغات جميعها مبنية على الالتزام الأول للعميل بالموثوقية والأداء والقدرة على التوسع.
الحقائق الرئيسية
رقم الجزء:MCP1600-E001E30
عامل الشكل:أجهزة التشغيل المتعددة
معدل البيانات:100Gb/s (4*25G NRZ)
الطول:1.0 م
مقياس الأسلاك:30 AWG
البروتوكولاتInfiniBand EDR ، 100GbE
الطاقة:0.1W نموذجية
السترة:(إل إس زي إتش) ، أسود
مصفوفة التوافق
| نوع الجهاز | المنصات المدعومة |
|---|---|
| مفاتيح InfiniBand | NVIDIA Mellanox Quantum ، SB7800 ، سلسلة SB7900 |
| أجهزة التبديل | NVIDIA Mellanox Spectrum SN2000، SN3000, سلسلة SN4000 |
| المحولات / DPUs | ConnectX‐5، ConnectX‐6، ConnectX‐7، BlueField‐2/3 |
| الطرف الثالث | المفاتيح المجهزة بـ QSFP28 التي تدعم 100G (تحقق من الامتثال) |
قائمة التحقق من المشتري
- تأكد من أن منفذ التبديل / المحول يدعم QSFP28 و 100G NRZ
- تحقق من طول الكابل المطلوب (E001E30 = 1.0m)
- تأكد من أن نظامك يدعم البروتوكول المطلوب (InfiniBand EDR أو 100GbE)
- تحقق من أن مقياس الكابل (30 AWG) تلبي متطلبات التوجيه الميكانيكية الخاصة بك
- مراجعة تقرير التأهيل على مستوى النظام للتكوينات المعتمدة
