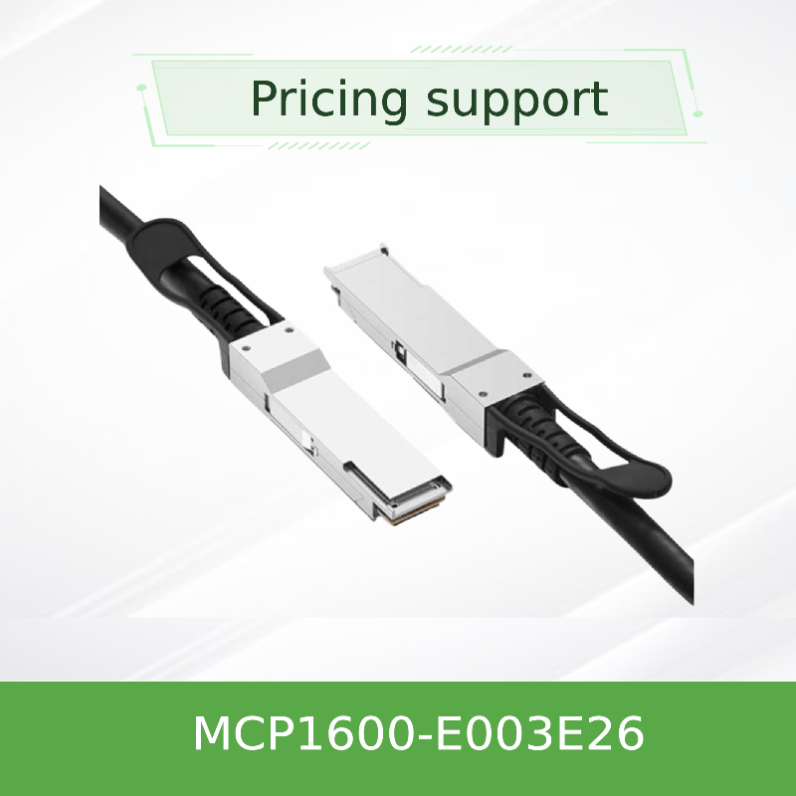

NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR كابل النحاس السلبي
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCP1600-E003E26 |
| وثيقة: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| ضمان: | 1 سنة | اسم: | كابل Mellanox DAC MCP1600-E003E26 IB EDR 100Gb / s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Networ |
|---|---|---|---|
| طول الكابل: | 3 أمتار | الكلمة الرئيسية: | ميلانوكس DAC كابل |
| حالة: | جديدة ومبتكرة | يكتب: | ميلانوكس AOC كابل |
| التوفر: | مخزون | تكنولوجيا: | إنفينيباند |
| إبراز: | كابل NVIDIA Mellanox 100G QSFP28 DAC,كابل النحاس السلبي في InfiniBand EDR,كابل Mellanox MCP1600-E003E26 100G |
||
منتوج وصف
كابل نحاسي سلبي NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR
كابل NVIDIA Mellanox QSFP28 DAC 100Gb/s سلبي لـ InfiniBand EDR و 100GbE - 3 متر، 26AWG، LSZH
نظرة عامة على المنتج
الـ NVIDIA Mellanox MCP1600‑E003E26 هو كابل نحاسي سلبي QSFP28 يوفر نطاق ترددي مجمع يبلغ 100 جيجابت في الثانية عبر أربعة أزواج نحاسية عالية السرعة، يعمل كل منها بسرعة 25 جيجابت في الثانية. إنه متوافق تمامًا مع معايير SFF‑8665 و SFF‑8636، ويدعم التركيب القابل للتبديل الساخن والإدارة عبر I²C مع ذاكرة EEPROM مدمجة لتحديد المنتج. مع استهلاك طاقة نموذجي يبلغ 0.1 واط فقط، فإنه يوفر حلاً فعالاً للغاية من حيث استهلاك الطاقة وفعال من حيث التكلفة للروابط قصيرة المدى (حتى 5 أمتار) في بيئات InfiniBand EDR و 100GbE.
الميزات الرئيسية
- معدل البيانات: حتى 100 جيجابت في الثانية (4 × 25 جيجابت في الثانية NRZ)
- دعم البروتوكول: InfiniBand EDR، 100GbE
- استهلاك طاقة منخفض للغاية: استهلاك نموذجي 0.1 واط
- قابل للتبديل الساخن: عامل شكل QSFP28، متوافق مع SFF‑8665
- الإدارة: واجهة SFF‑8636 I²C مع ذاكرة EEPROM
- معدل خطأ البت: أفضل من 1E‑15 مع أنظمة Mellanox
- الغلاف: LSZH (منخفض الدخان وخالٍ من الهالوجين)، أسود
- الامتثال: RoHS، LF/HF PCB
التكنولوجيا والتصميم
يستخدم MCP1600‑E003E26 أربعة أزواج نحاسية مزدوجة المحور محمية، تم تصميم كل منها لدعم إشارات NRZ بسرعة 25 جيجابت في الثانية مع سلامة إشارة ممتازة. يتميز الكابل بمقياس 26AWG لتحقيق توازن مثالي بين المدى والمرونة، بقطر خارجي يبلغ 9.4 مم. يضمن غلاف LSZH انبعاثات دخان منخفضة وخالية من الهالوجين في حالة نشوب حريق، مما يجعله مثاليًا لبيئات مراكز البيانات ذات المتطلبات الصارمة للسلامة. يتم اختبار كل كابل في المصنع لضمان أفضل أداء ومتانة من خارج الصندوق.
عمليات النشر النموذجية
- شبكات InfiniBand EDR: توصيل المحولات بالخوادم والتخزين في مجموعات الحوسبة عالية الأداء (HPC).
- تجميع 100GbE: روابط قصيرة المدى بين محولات أعلى الرف والخوادم.
- روابط مراكز البيانات: روابط فعالة من حيث التكلفة داخل الرفوف أو بين الرفوف المتجاورة (≤5 أمتار).
- مجموعات تدريب الذكاء الاصطناعي/التعلم الآلي: اتصال بزمن انتقال منخفض ونطاق ترددي عالٍ للأنظمة المستندة إلى وحدات معالجة الرسومات.
التوافق
المحولات: NVIDIA Mellanox Quantum، سلسلة Spectrum، ومحولات QSFP28 الأخرى التي تدعم 100G InfiniBand أو Ethernet.
المحولات / وحدات معالجة البيانات (DPUs): ConnectX‑5، ConnectX‑6، ConnectX‑7، BlueField‑2/3 مع منافذ QSFP28.
البروتوكولات: InfiniBand EDR (100G) و 100GbE (IEEE 802.3bj).
التوافق يعتمد على النظام؛ ارجع إلى تقرير تأهيل المنتج على مستوى النظام للتكوينات المعتمدة.
المحولات / وحدات معالجة البيانات (DPUs): ConnectX‑5، ConnectX‑6، ConnectX‑7، BlueField‑2/3 مع منافذ QSFP28.
البروتوكولات: InfiniBand EDR (100G) و 100GbE (IEEE 802.3bj).
التوافق يعتمد على النظام؛ ارجع إلى تقرير تأهيل المنتج على مستوى النظام للتكوينات المعتمدة.
المواصفات
| المعلمة | القيمة |
|---|---|
| نوع المنتج | كابل نحاسي مباشر سلبي (DAC)، QSFP28 |
| معدل البيانات | 100 جيجابت في الثانية (4 × 25 جيجابت في الثانية NRZ) |
| مقياس السلك | 26 AWG |
| قطر الكابل | 9.4 ± 0.4 مم |
| نصف قطر الانحناء الأدنى (فردي) | 47 مم |
| نصف قطر الانحناء الأدنى (متكرر/تجميع) | 94 مم |
| تفاوت الطول | ±50 مم |
| جهد الإمداد | 3.3 فولت (3.135 فولت - 3.465 فولت) |
| استهلاك الطاقة | 0.1 واط نموذجي |
| المقاومة المميزة | 100 أوم (نطاق 90-110 أوم) |
| تأخير الانتشار | 4.5 نانوثانية/متر (إعلامي) |
| درجة حرارة حالة التشغيل | 0 درجة مئوية إلى 70 درجة مئوية |
| درجة حرارة التخزين | −40 درجة مئوية إلى 85 درجة مئوية |
| الرطوبة النسبية (التشغيل) | 5% - 85% |
| معدل خطأ البت (BER) | < 1E‑15 مع أنظمة Mellanox |
| مادة الغلاف | LSZH (منخفض الدخان وخالٍ من الهالوجين)، أسود |
| نوع الموصل | QSFP28 (متوافق مع SFF‑8665) |
| واجهة الإدارة | I²C (SFF‑8636) مع ذاكرة EEPROM |
| الامتثال | RoHS، LF/HF PCB |
| الطول (E003E26) | 3 أمتار |
دليل الاختيار
| رقم جزء الطلب | الوصف | الطول | AWG |
|---|---|---|---|
| MCP1600‑E00AE30 | 100G QSFP28 DAC، IB EDR | 0.5 م | 30 |
| MCP1600‑E001E30 | 100G QSFP28 DAC، IB EDR | 1.0 م | 30 |
| MCP1600‑E01AE30 | 100G QSFP28 DAC، IB EDR | 1.5 م | 30 |
| MCP1600‑E002E30 | 100G QSFP28 DAC، IB EDR | 2.0 م | 30 |
| MCP1600‑E02AE26 | 100G QSFP28 DAC، IB EDR | 2.5 م | 26 |
| MCP1600‑E003E26 | 100G QSFP28 DAC، IB EDR | 3.0 م | 26 |
| MCP1600‑E004E26 | 100G QSFP28 DAC، IB EDR | 4.0 م | 26 |
| MCP1600‑E005E26 | 100G QSFP28 DAC، IB EDR | 5.0 م | 26 |
ملاحظة: للأطوال التي تتجاوز 5 أمتار، يرجى الاتصال بفريق المبيعات لدينا للحصول على خيارات الكابلات الضوئية النشطة (AOC).
المزايا
- فعال من حيث التكلفة: تكلفة أقل بكثير من أجهزة الإرسال والاستقبال البصرية للروابط قصيرة المدى.
- استهلاك طاقة منخفض للغاية: يقلل استهلاك 0.1 واط من ميزانية الطاقة الإجمالية لمركز البيانات.
- زمن انتقال منخفض: يوفر النحاس السلبي الحد الأدنى من تأخير الانتشار (4.5 نانوثانية/متر).
- أداء موثوق: معدل خطأ بت أفضل من 1E‑15 مع أنظمة Mellanox.
- سهولة النشر: عامل شكل QSFP28 قابل للتبديل الساخن مع مزلاج سحب/دفع.
الخدمة والدعم
بصفتنا شريكًا معتمدًا لـ NVIDIA Mellanox، تقدم مجموعة Hong Kong Starsurge Group:
- استشارات فنية قبل المبيعات لتصميم شبكات InfiniBand و Ethernet.
- لوجستيات عالمية مع تتبع في الوقت الفعلي ودعم التخليص الجمركي.
- ضمان محدود لمدة عام واحد على الأجهزة يغطي إصلاح الأجزاء أو استبدالها.
- نصائح حول البرامج الثابتة/التوافق لمنصات محولات ومحولات NVIDIA.
- دعم متعدد اللغات (الإنجليزية، الماندرين، الكانتونية) عبر البريد الإلكتروني أو الهاتف.
أسئلة متكررة
س: ما هو الفرق بين DAC و AOC؟
ج: يستخدم كابل DAC (كابل نحاسي مباشر) أزواج نحاسية سلبية للروابط قصيرة المدى (حتى 5 أمتار)، بينما يستخدم كابل AOC (كابل بصري نشط) الألياف البصرية مع أجهزة إرسال واستقبال مدمجة لمسافات أطول (حتى 100 متر). كابلات DAC أكثر فعالية من حيث التكلفة للروابط القصيرة.
س: هل يمكنني استخدام هذا الكابل مع منافذ 40G أو 25G؟
ج: تم تحسين الكابل للتشغيل بسرعة 100G (4 × 25 جيجابت في الثانية). قد لا يكون متوافقًا مع منافذ 40G أو 25G فقط بدون تكوين المسار الصحيح.
س: ما هو الحد الأدنى لنصف قطر الانحناء لهذا الكابل؟
ج: نصف قطر الانحناء الفردي هو 47 مم. للانحناءات المتكررة أو التجميعية، الحد الأدنى لنصف القطر هو 94 مم.
س: هل الكابل قابل للتبديل الساخن؟
ج: نعم، إنه قابل للتبديل الساخن بالكامل ويدعم الإدخال/الإزالة أثناء التشغيل دون إيقاف تشغيل النظام المضيف.
س: ما هو الضمان المقدم؟
ج: تتضمن كابلات Mellanox LinkX DAC ضمانًا محدودًا لمدة عام واحد على الأجهزة يغطي إصلاح الأجزاء أو استبدالها.
احتياطات التعامل
- احتفظ بأغطية الغبار الواقية على الموصلات حتى التركيب لمنع التلوث.
- تجنب ثني الكابل بشكل أضيق من الحد الأدنى لنصف قطر الانحناء المحدد (47 مم فردي، 94 مم متكرر).
- لا تسحب الموصلات؛ استخدم لسان السحب أو المزلاج للإدخال/الإزالة.
- لاحظ احتياطات ESD القياسية أثناء التركيب والتعامل.
- تأكد من أن الكابل لا يتعرض لقوى شد أو سحق مفرطة.
حول مجموعة Hong Kong Starsurge
مجموعة Hong Kong Starsurge المحدودة هي مزود مدفوع بالتكنولوجيا لأجهزة الشبكات وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة. منذ عام 2008، خدمنا عملاء في جميع أنحاء العالم بمعدات الشبكات بما في ذلك المحولات وبطاقات واجهة الشبكة ونقاط الوصول اللاسلكية ووحدات التحكم والكابلات والوحدات البصرية. يدعم فريقا المبيعات والدعم الفني ذوي الخبرة لدينا صناعات متنوعة مثل الحكومة والرعاية الصحية والتصنيع والتعليم والتمويل والمؤسسات. نقدم حلولاً مخصصة ولوجستيات عالمية ودعمًا متعدد اللغات - كل ذلك مبني على التزام يضع العميل أولاً بالموثوقية والأداء وقابلية التوسع.
حقائق رئيسية
رقم الجزء: MCP1600‑E003E26
عامل الشكل: QSFP28 (SFF‑8665)
معدل البيانات: 100 جيجابت في الثانية (4 × 25 جيجابت في الثانية NRZ)
الطول: 3.0 م
مقياس السلك: 26 AWG
البروتوكولات: InfiniBand EDR، 100GbE
الطاقة: 0.1 واط نموذجي
الغلاف: LSZH، أسود
عامل الشكل: QSFP28 (SFF‑8665)
معدل البيانات: 100 جيجابت في الثانية (4 × 25 جيجابت في الثانية NRZ)
الطول: 3.0 م
مقياس السلك: 26 AWG
البروتوكولات: InfiniBand EDR، 100GbE
الطاقة: 0.1 واط نموذجي
الغلاف: LSZH، أسود
مصفوفة التوافق
| نوع الجهاز | المنصات المدعومة |
|---|---|
| محولات InfiniBand | NVIDIA Mellanox Quantum، SB7800، سلسلة SB7900 |
| محولات Ethernet | NVIDIA Mellanox Spectrum SN2000، SN3000، سلسلة SN4000 |
| المحولات / وحدات معالجة البيانات (DPUs) | ConnectX‑5، ConnectX‑6، ConnectX‑7، BlueField‑2/3 |
| طرف ثالث | محولات مزودة بـ QSFP28 تدعم 100G (تحقق من الامتثال) |
قائمة فحص المشتري
- تأكد من أن منفذ المحول/المحول الخاص بك يدعم QSFP28 و 100G NRZ.
- تحقق من طول الكابل المطلوب (E003E26 = 3.0 متر).
- تأكد من أن نظامك يدعم البروتوكول المطلوب (InfiniBand EDR أو 100GbE).
- تحقق من أن مقياس الكابل (26 AWG) يلبي متطلبات التوجيه الميكانيكي الخاصة بك.
- راجع تقرير تأهيل مستوى النظام للتكوينات المعتمدة.
