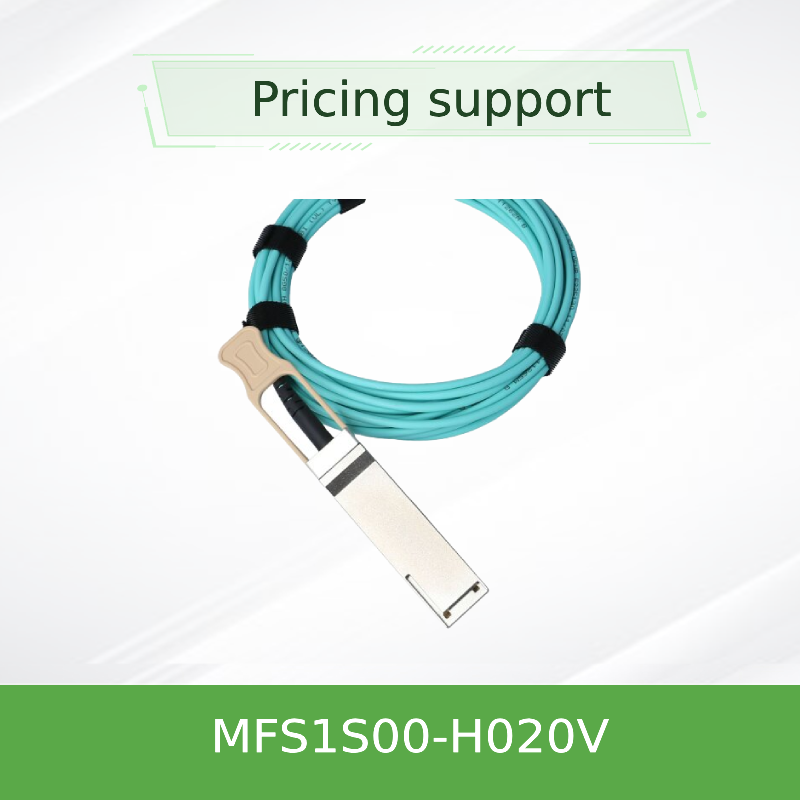

ميلانوكس MFS1S00-H020V 200G AOC VCSEL MMF، 20m، QSFP56 القابل للشحن الساخن
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFS1S00-H020V |
| وثيقة: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | تكنولوجيا: | إنفينيباند |
| معدل البيانات: | ما يصل إلى 200 جيجابايت/ثانية | نوع الموصل: | QSFP56 |
| IBTA: | IB HDR | تعديل: | 4x 50 جيجابت / ثانية PAM4 |
| سرعة: | ما يصل إلى 200 جيجابايت/ثانية | طول: | 20 م |
| منتج: | MFS1S00-H020V | ||
| إبراز: | كابل Mellanox 200G AOC,كابل QSFP56 VCSEL MMF,كابل AOC 20m يمكن توصيله ساخنًا |
||
منتوج وصف
كابل بصري نشط MFS1S00-H020V 200G QSFP56
كابل بصري نشط MMF قائم على VCSEL لـ InfiniBand HDR و 200GbE - بطول 20 مترًا
إن NVIDIA MFS1S00-H020V هو كابل بصري نشط (AOC) عالي الأداء بسرعة 200 جيجابت/ثانية QSFP56 مصمم للاتصالات قصيرة المدى في مراكز البيانات. يدعم تعديل PAM4 بسرعة 4 × 50 جيجابت/ثانية، ويتميز بإعادة توقيت قابلة للتحديد لكل مسار، ويوفر اتصالاً موثوقًا وفعالًا في استهلاك الطاقة لأنظمة InfiniBand HDR و 200 جيجابت إيثرنت.
نظرة عامة على المنتج
إن NVIDIA MFS1S00-H020V هو كابل بصري نشط (AOC) قائم على VCSEL من نوع QSFP56 يوفر نطاقًا تردديًا مجمعًا يبلغ 200 جيجابت/ثانية عبر الألياف متعددة الأوضاع. يدمج أربعة مرسلات مستقبلات بصرية مستقلة في كل طرف، يعمل كل منها بسرعة تصل إلى 50 جيجابت/ثانية مع تعديل PAM4. الكابل متوافق تمامًا مع معايير SFF-8665 و SFF-8636، ويدعم التركيب القابل للتوصيل الساخن وإدارة I²C. مع استهلاك طاقة نموذجي يبلغ 5.0 واط فقط لكل طرف (مع تمكين إعادة التوقيت)، فإنه يوفر بديلاً موفرًا للطاقة للكابلات النحاسية للوصلات التي يصل طولها إلى 100 متر.
الميزات الرئيسية
- معدل البيانات: يصل إلى 200 جيجابت/ثانية (4 × 50 جيجابت/ثانية PAM4)
- دعم البروتوكول: InfiniBand HDR، 200GbE
- الوصول: يصل إلى 100 متر عبر الألياف متعددة الأوضاع
- استهلاك طاقة منخفض: 5.0 واط نموذجي لكل طرف (مع إعادة التوقيت)
- قابل للتوصيل الساخن: عامل شكل QSFP56، متوافق مع SFF-8665
- الإدارة: واجهة SFF-8636 I²C مع DDM
- قابل للبرمجة: سعة خرج Rx والتشكيل المسبق
- الامتثال: RoHS، سلامة الليزر من الفئة 1
التكنولوجيا والتصميم
يستخدم MFS1S00-H020V تقنية VCSEL (ليزر باعث للضوء من تجويف عمودي) بطول موجي 850 نانومتر، مقترنة بألياف متعددة الأوضاع عالية السرعة. يتميز كل مسار بإعادة توقيت مستقل لكل من مسارات الإرسال والاستقبال، مما يتيح سلامة إشارة فائقة عبر الوصلة. يدمج الكابل مراقبة التشخيص الرقمي (DDM) لتتبع الطاقة البصرية ودرجة الحرارة والجهد وتيار الانحياز في الوقت الفعلي. يسمح معادلة Tx القابلة للبرمجة وسعة خرج Rx / التشكيل المسبق بالضبط لضبط الظروف المتغيرة للوحة المضيف.
عمليات النشر النموذجية
- شبكات InfiniBand HDR: توصيل المحولات بالخوادم والتخزين في مجموعات HPC
- تجميع 200GbE: ربط محولات SN3700 و SN4600 في هياكل top-of-rack أو leaf-spine
- اتصالات مراكز البيانات: وصلات قصيرة المدى (تصل إلى 100 متر) بين الرفوف أو داخل صف
- مجموعات تدريب الذكاء الاصطناعي/التعلم الآلي: اتصال بزمن انتقال منخفض ونطاق ترددي عالٍ للأنظمة المستندة إلى GPU
التوافق
المحولات: سلسلة NVIDIA Spectrum SN3700 و SN4600 والمحولات الأخرى المزودة بـ QSFP56 التي تدعم 200G InfiniBand أو Ethernet.
المحولات / وحدات معالجة البيانات: ConnectX-6، ConnectX-7، BlueField-2/3 مع منافذ QSFP56.
البروتوكولات: InfiniBand HDR (100G/200G) و 200GbE (IEEE 802.3bs).
التوافق يعتمد على النظام؛ ارجع إلى تقرير تأهيل المنتج على مستوى النظام للتكوينات المعتمدة.
المواصفات
| المعلمة | القيمة |
|---|---|
| نوع المنتج | كابل بصري نشط (AOC)، QSFP56 |
| معدل البيانات | 200 جيجابت/ثانية (4 × 50 جيجابت/ثانية PAM4) |
| نوع الألياف | متعددة الأوضاع (MMF) |
| الطول الموجي | 850 نانومتر VCSEL |
| الوصول (OM3/OM4) | يصل إلى 100 متر |
| جهد الإمداد | 3.3 فولت (3.135 فولت - 3.465 فولت) |
| تبديد الطاقة (لكل طرف، مع إعادة التوقيت) | 5.0 واط نموذجي |
| درجة حرارة علبة التشغيل | 0 درجة مئوية إلى 70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى 85 درجة مئوية |
| الرطوبة النسبية (التشغيل) | 5% - 85% |
| نوع الموصل | QSFP56 (متوافق مع SFF-8665) |
| واجهة الإدارة | I²C (SFF-8636) |
| التشخيص الرقمي (DDM) | طاقة الإرسال/الاستقبال، درجة الحرارة، الجهد، تيار الانحياز |
| اللوائح | CB، cTUVus، CE، FCC Class A، ICES، RCM، VCCI، ليزر من الفئة 1 |
| الطول (H020V) | 20 مترًا |
دليل الاختيار
| رقم جزء الطلب | الوصف | الطول |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC، IB HDR / 200GbE | 3 متر |
| MFS1S00-H005V | 200G QSFP56 AOC، IB HDR / 200GbE | 5 متر |
| MFS1S00-H010V | 200G QSFP56 AOC، IB HDR / 200GbE | 10 متر |
| MFS1S00-H015V | 200G QSFP56 AOC، IB HDR / 200GbE | 15 متر |
| MFS1S00-H020V | 200G QSFP56 AOC، IB HDR / 200GbE | 20 متر |
| MFS1S00-H030V | 200G QSFP56 AOC، IB HDR / 200GbE | 30 متر |
| MFS1S00-H050V | 200G QSFP56 AOC، IB HDR / 200GbE | 50 متر |
| MFS1S00-H100V | 200G QSFP56 AOC، IB HDR / 200GbE | 100 متر |
لأطوال أخرى أو خيارات مخصصة، يرجى الاتصال بفريق المبيعات لدينا.
المزايا
- وصول ممتد: أطول بكثير من كابلات DAC النحاسية السلبية، تصل إلى 100 متر
- استهلاك طاقة منخفض: 5.0 واط لكل طرف يقلل من ميزانية طاقة مركز البيانات الإجمالية
- اختيار معدل مرن: يدعم وضعي NRZ (EDR) و PAM4 (HDR) عبر اختيار المعدل
- سلامة إشارة قوية: تضمن المعادلة القابلة للبرمجة وإعادة التوقيت أداء وصلة موثوقًا
- سهولة النشر: عامل شكل QSFP56 قابل للتوصيل الساخن مع مزلاج سحب/دفع
الخدمة والدعم
بصفتنا شريكًا معتمدًا لـ NVIDIA Mellanox، تقدم Hong Kong Starsurge Group:
- استشارات فنية قبل البيع لتصميم شبكات InfiniBand و Ethernet
- لوجستيات عالمية مع تتبع في الوقت الفعلي ودعم التخليص الجمركي
- ضمان قياسي لمدة عام واحد ضد عيوب التصنيع
- نصائح توافق البرامج الثابتة لمنصات محولات ومحولات NVIDIA
- دعم متعدد اللغات (الإنجليزية، الماندرين، الكانتونية) عبر البريد الإلكتروني أو الهاتف
الأسئلة الشائعة
س: ما هو الفرق بين AOC و DAC؟
ج: يستخدم AOC (كابل بصري نشط) الألياف البصرية مع مرسلات مستقبلات مدمجة لتحقيق وصول أطول (تصل إلى 100 متر) من كابلات DAC النحاسية السلبية (عادةً ≤ 5 أمتار)، مع توفير وزن أقل ومقاومة أفضل للتداخل الكهرومغناطيسي.
س: هل يمكنني استخدام هذا الكابل مع محولات 100G أو 40G؟
ج: نعم، يمكنه العمل في وضع NRZ (25.78125 جيجابت/ثانية) لتطبيقات 100G أو 40G، ولكنه مُحسَّن لـ 200G PAM4. يجب تكوين سجلات اختيار المعدل وفقًا لذلك.
س: ما هو نصف قطر الانحناء لهذا الكابل؟
ج: الحد الأدنى لنصف قطر الانحناء هو 30 ملم.
س: هل الكابل قابل للتوصيل الساخن؟
ج: نعم، إنه قابل للتوصيل الساخن بالكامل ويدعم الإدخال/الإزالة أثناء التشغيل دون إيقاف تشغيل النظام المضيف.
احتياطات التعامل
- احتفظ بأغطية الغبار الواقية على الموصلات حتى التركيب لمنع التلوث
- استخدم منظفات موصلات بصرية معتمدة قبل التزاوج لضمان فقدان إدخال منخفض
- تجنب ثني الكابل بشكل أضيق من الحد الأدنى لنصف قطر الانحناء البالغ 30 ملم
- لاحظ احتياطات ESD القياسية أثناء التركيب والتعامل
- لا تسحب الموصلات؛ استخدم لسان السحب أو المزلاج للإدخال/الإزالة
حول Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited هي مزود مدفوع بالتكنولوجيا لأجهزة الشبكات وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة. منذ عام 2008، خدمنا عملاء في جميع أنحاء العالم بمعدات الشبكات بما في ذلك المحولات وبطاقات الشبكة ونقاط الوصول اللاسلكية ووحدات التحكم والكابلات والوحدات البصرية. يدعم فريقا المبيعات والتقنية ذوي الخبرة لدينا صناعات متنوعة مثل الحكومة والرعاية الصحية والتصنيع والتعليم والتمويل والمؤسسات. نقدم حلولًا مخصصة ولوجستيات عالمية ودعمًا متعدد اللغات - كل ذلك مبني على التزام يركز على العملاء بالموثوقية والأداء وقابلية التوسع.
حقائق رئيسية
رقم الجزء: MFS1S00-H020V
عامل الشكل: QSFP56 (SFF-8665)
معدل البيانات: 200 جيجابت/ثانية (4 × 50 جيجابت/ثانية PAM4)
الوصول: يصل إلى 100 متر (OM4)
البروتوكولات: InfiniBand HDR، 200GbE
الطاقة: 5.0 واط نموذجي لكل طرف
مصفوفة التوافق
| نوع الجهاز | المنصات المدعومة |
|---|---|
| محولات InfiniBand | سلسلة NVIDIA Quantum-2، SB7800، SB7900 |
| محولات Ethernet | سلسلة NVIDIA Spectrum SN3700، SN4600، SN4700 |
| المحولات / وحدات معالجة البيانات | ConnectX-6، ConnectX-7، BlueField-2/3 |
| طرف ثالث | المحولات المزودة بـ QSFP56 التي تدعم 200G (تحقق من الامتثال) |
قائمة تدقيق المشتري
- تأكيد أن منفذ المحول/المحول الخاص بك يدعم QSFP56 و 200G PAM4 أو NRZ
- التحقق من طول الكابل المطلوب (H020V = 20 مترًا)
- التأكد من أن نظامك يدعم البروتوكول المطلوب (InfiniBand HDR أو 200GbE)
- التحقق من ميزانية الطاقة والتبريد لوحدة QSFP56
- مراجعة تقرير تأهيل مستوى النظام للتكوينات المعتمدة
