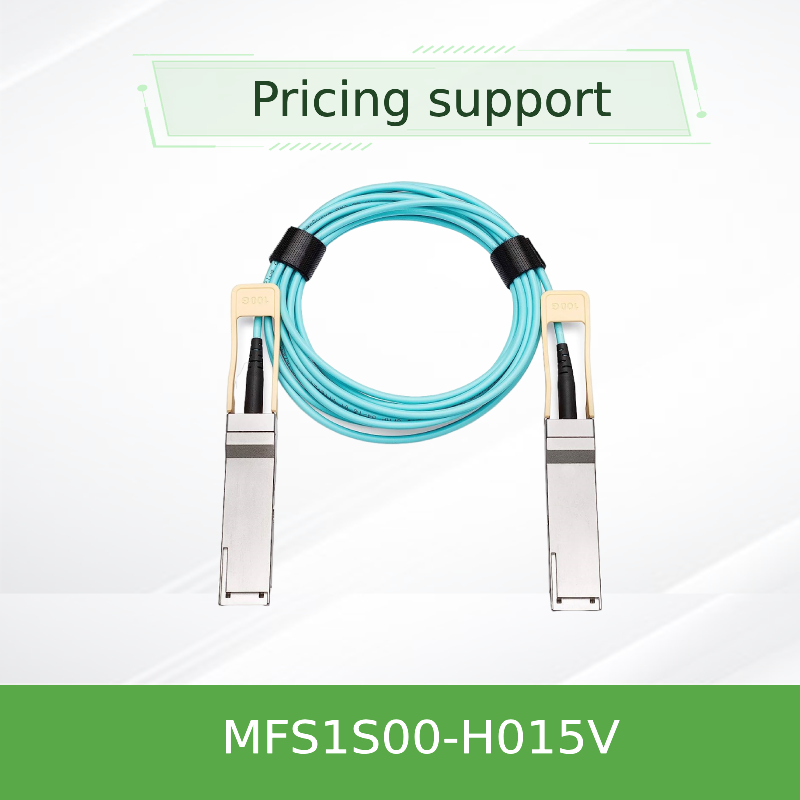

200G QSFP56 الكابل البصري النشط لـ NVIDIA SN3700/SN4600 المفاتيح MFS1S00-H015V
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFS1S00-H015V |
| وثيقة: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | تكنولوجيا: | إنفينيباند |
| يكتب: | ميلانوكس AOC كابل | طول الكابل: | 15 مترا |
| نموذج: | MFS1S00-H015V | ||
| إبراز: | كابل ضوئي 200G QSFP56 لمفاتيح NVIDIA,كابل QSFP56 البصري النشط مع الضمان,الكابل البصري المتوافق مع NVIDIA SN3700 SN4600 |
||
منتوج وصف
كابل ضوئي نشط 200G QSFP56 لمفتاحات NVIDIA SN3700/SN4600
الـNVIDIA MFS1S00-H015Vهو كابل بصري نشط QSFP56 عالي الأداء 200Gb / s (AOC) مصمم للاتصالات المترابطة قصيرة المدى في مراكز البيانات.هذا الفايبر AOC متعدد الأوضاع القائم على VCSEL يدعم 4 × 50Gb / s PAM4 تعديل ويوفر موثوقة، اتصال كفاءة في استخدام الطاقة لنظم InfiniBand HDR و 200 Gigabit Ethernet.
لمحة عامة عن المنتج
NVIDIA MFS1S00-H015V هو كابل بصري نشط يقوم على QSFP56 VCSEL يوفر عرض النطاق الترددي الإجمالي 200Gb / s عبر الألياف متعددة الأوضاع. يدمج أربعة أجهزة استقبال بصرية مستقلة في كل طرف ،كل تعمل بسرعة تصل إلى 50Gb/s مع تعديل PAM4تتوافق بالكامل مع معايير SFF-8665 و SFF-8636 ، يدعم هذا الكابل التثبيت القابل للتوصيل الساخن وإدارة I2C مع استهلاك طاقة نموذجية 5.0W فقط لكل طرف مع تمكين إعادة التوقيت.
الخصائص الرئيسية
- معدل البيانات:ما يصل إلى 200 جيجابايت / ثانية (4 × 50 جيجابايت / ثانية PAM4)
- دعم البروتوكول:InfiniBand HDR، 200GbE
- النطاق:ما يصل إلى 100 متر على الألياف متعددة الأوضاع
- طاقة منخفضة5.0W نموذجي لكل طرف (مع إعادة التوقيت)
- قابلة للتوصيل الساخن:عامل الشكل QSFP56 ، متوافق مع SFF-8665
- الإدارة:واجهة SFF-8636 I2C مع DDM
- قابل للبرمجة:Rx نطاق الإخراج والتركيز المسبق
- الامتثال:RoHS، درجة 1 من سلامة الليزر
التكنولوجيا والتصميم
تستخدم MFS1S00-H015V تقنية VCSEL (Vertical Cavity Surface-Emitting Laser) في طول موجة 850nm مقترنة بألياف متعددة الأوضاع عالية السرعة.كل ممر يحتوي على إعادة التوقيت المستقلة لكل من مسارات الإرسال والاستقبال، مما يتيح سلامة إشارة متفوقة. يدمج الكابل مراقبة التشخيص الرقمية (DDM) للتتبع في الوقت الحقيقي للطاقة البصرية ودرجة الحرارة والجهد والتيار التحيزي ،مع موازنة Tx قابلة للبرمجة ومدى الخروج Rx / التأكيد المسبق للتعديل الدقيق.
النشرات النموذجية
- أنسجة InfiniBand HDR:ربط المفاتيح إلى الخوادم والتخزين في مجموعات HPC
- جمع 200GbE:أجهزة التبديل SN3700 و SN4600 في بنيات أعلى الرف أو الأوراق العمود الفقري
- مركز البيانات المتصل:روابط قصيرة المدى (تصل إلى 100 متر) بين الرفوف أو داخل صف
- تجمعات تدريب الذكاء الاصطناعي/التعلم اللغوي:اتصال بطالة منخفضة وعرض النطاق الترددي العالي للأنظمة القائمة على GPU
التوافق
مفاتيح:NVIDIA Spectrum SN3700 ، سلسلة SN4600 وغيرها من المحولات المجهزة ب QSFP56 التي تدعم 200G InfiniBand أو Ethernet.
محولات / DPUs:ConnectX-6، ConnectX-7، BlueField-2/3 مع منافذ QSFP56.
البروتوكولاتإنفيني باند HDR (100G / 200G) و 200GbE (IEEE 802.3bs).
محولات / DPUs:ConnectX-6، ConnectX-7، BlueField-2/3 مع منافذ QSFP56.
البروتوكولاتإنفيني باند HDR (100G / 200G) و 200GbE (IEEE 802.3bs).
التوافق يعتمد على النظام؛ راجع تقرير تأهيل المنتج على مستوى النظام للحصول على تكوينات معتمدة.
المواصفات
| المعلم | القيمة |
|---|---|
| نوع المنتج | كابل بصري نشط (AOC) ، QSFP56 |
| معدل البيانات | 200 جيجابايت/ثانية (4 × 50 جيجابايت/ثانية PAM4) |
| نوع الألياف | الوسائط المتعددة الأوضاع (MMF) |
| طول الموجة | 850nm VCSEL |
| النطاق (OM3/OM4) | ما يصل إلى 100 متر |
| فولتاج التغذية | 3.3 فولت (3.135 فولت - 3.465 فولت) |
| تشتيت الطاقة (في نهاية واحدة، مع إعادة التوقيت) | 5.0W نموذجية |
| درجة حرارة الحجرة | 0 °C إلى 70 °C |
| درجة حرارة التخزين | -40 °C إلى 85 °C |
| الرطوبة النسبية | 5% - 85% |
| نوع الجهاز | QSFP56 (متوافق مع SFF-8665) |
| واجهة الإدارة | I2C (SFF-8636) |
| التشخيص الرقمي | قوة Tx/Rx، درجة الحرارة، الجهد، التيار الانحيازي |
| التنظيم | CB, cTUVus, CE, FCC Class A, ICES, RCM, VCCI, الليزر من الفئة 1 |
| الطول (H015V) | 15 متر |
دليل الاختيار
| رقم الطلب | الوصف | الطول |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC ، IB HDR / 200GbE | 3 م |
| MFS1S00-H005V | 200G QSFP56 AOC ، IB HDR / 200GbE | 5 م |
| MFS1S00-H010V | 200G QSFP56 AOC ، IB HDR / 200GbE | 10 م |
| MFS1S00-H015V | 200G QSFP56 AOC ، IB HDR / 200GbE | 15 متر |
| MFS1S00-H020V | 200G QSFP56 AOC ، IB HDR / 200GbE | 20 متر |
| MFS1S00-H030V | 200G QSFP56 AOC ، IB HDR / 200GbE | 30 متر |
| MFS1S00-H050V | 200G QSFP56 AOC ، IB HDR / 200GbE | 50 متر |
| MFS1S00-H100V | 200G QSFP56 AOC ، IB HDR / 200GbE | 100 متر |
لأطوال أخرى أو خيارات مخصصة، يرجى الاتصال بفريق المبيعات لدينا.
المزايا
- المدى الممتد:أطول بكثير من DACs النحاس السلبي ، تصل إلى 100m
- استهلاك طاقة منخفض:5.0 واط لكل طرف يقلل من ميزانية الطاقة الإجمالية لمركز البيانات
- اختيار سعر مرن:يدعم كلاً من أوضاع NRZ (EDR) و PAM4 (HDR) عبر تحديد المعدل
- سلامة إشارة قوية:الموازنة القابلة للبرمجة وإعادة التوقيت تضمن أداء رابط موثوق به
- سهلة النشر:عامل شكل QSFP56 القابل للشحن بالماء مع قفل دفع سحب
الخدمة والدعم
بصفتها شريكًا معتمدًا لشركة NVIDIA Mellanox ، توفر مجموعة Starsurge في هونغ كونغ:
- الاستشارات التقنية قبل المبيعات لتصميم الأقمشة InfiniBand و Ethernet
- الخدمات اللوجستية العالمية مع التتبع في الوقت الحقيقي ودعم التخليص الجمركي
- ضمان قياسي لمدة سنة واحدة ضد عيوب التصنيع
- نصيحة متوافقة البرمجيات الثابتة لمنصات NVIDIA
- دعم متعدد اللغات (الإنجليزية، الماندرينية، الكانتونية) عبر البريد الإلكتروني أو الهاتف
الأسئلة الشائعة
س: ما هو الفرق بين AOC و DAC؟
ج: يستخدم AOC (الكابل الضوئي النشط) الألياف الضوئية مع أجهزة الاستقبال المدمجة لتحقيق نطاق أطول (حتى 100 متر) من DACs النحاس السلبي (عادة ≤5m) ،مع توفير وزن أقل وحصانة أفضل من EMI.
س: هل يمكنني استخدام هذا الكابل مع مفاتيح 100G أو 40G؟
ج: نعم ، يمكن أن تعمل في وضع NRZ (25.78125 Gb / s) لتطبيقات 100G أو 40G ، ولكنها محسّنة لـ 200G PAM4. يجب تكوين سجلات اختيار المعدل وفقًا لذلك.
س: ما هو نصف قطر الانحناء لهذا الكابل؟
ج: الحد الأدنى لقطر الانحناء هو 30 ملم.
السؤال: هل يمكن توصيل الكابل بالبلاك الساخن؟
ج: نعم، يمكن توصيلها بالكامل بالشاشة الساخنة وتدعم إدخال/إزالة مباشر دون إيقاف تشغيل النظام المضيف.
الاحتياطات في التعامل
- الحفاظ على أغطية الغبار الواقية على الاتصالات حتى التثبيت لمنع التلوث
- استخدام منظمة نظافة الموصلات البصرية قبل التزاوج لضمان انخفاض خسارة الإدراج
- تجنب ثني الكابل أكثر تشددا من 30 مم نصف قطر الانحناء الحد الأدنى
- مراعاة الاحتياطات القياسية لـ ESD أثناء التثبيت والتعامل
- لا تسحب على الاتصالات؛ استخدام علامة سحب أو قفل لإدخال / إزالة
عن مجموعة ستارزورج في هونغ كونغ
هونغ كونغ ستارزورج جروب كو، المحدودةهي مزود مدفوع بالتكنولوجيا لأجهزة الشبكة وخدمات تكنولوجيا المعلومات وحلول تكامل النظام. منذ عام 2008، قمنا بخدمة العملاء في جميع أنحاء العالم مع معدات الشبكة بما في ذلك المفاتيح، NICs،نقاط وصول لاسلكية، والتحكمات والكابلات والوحدات الضوئية. فرق المبيعات والتقنية لدينا من ذوي الخبرة تدعم صناعات متنوعة مثل الحكومة والرعاية الصحية والتصنيع والتعليم والتمويل والمؤسسات.نحن نقدم حلول مخصصة، والخدمات اللوجستية العالمية، والدعم متعدد اللغات - كل ذلك مبني على الالتزام الأول للعميل بالموثوقية والأداء والقدرة على التوسع.
الحقائق الرئيسية
- رقم الجزء:MFS1S00-H015V
- عامل الشكل:QSFP56 (SFF-8665)
- معدل البيانات:200 جيجابايت/ثانية (4×50 جيجابايت PAM4)
- النطاق:ما يصل إلى 100 متر (OM4)
- البروتوكولاتInfiniBand HDR، 200GbE
- الطاقة:5.0W نموذجي لكل طرف
مصفوفة التوافق
| نوع الجهاز | المنصات المدعومة |
|---|---|
| مفاتيح InfiniBand | سلسلة NVIDIA Quantum-2، SB7800، SB7900 |
| أجهزة التبديل | NVIDIA Spectrum SN3700، SN4600، SN4700 |
| المحولات / DPUs | "كونيكت إكس-6، كونيكت إكس-7، بلو فيلد-2/3" |
| الطرف الثالث | المفاتيح المجهزة ب QSFP56 التي تدعم 200G (تحقق من الامتثال) |
قائمة التحقق من المشتري
- تأكد من أن منفذ المحول / المحول يدعم QSFP56 و 200G PAM4 أو NRZ
- تحقق من طول الكابل المطلوب (H015V = 15m)
- تأكد من أن نظامك يدعم البروتوكول المطلوب (InfiniBand HDR أو 200GbE)
- تحقق من ميزانية الطاقة والتبريد لمودول QSFP56
- مراجعة تقرير التأهيل على مستوى النظام للتكوينات المعتمدة
