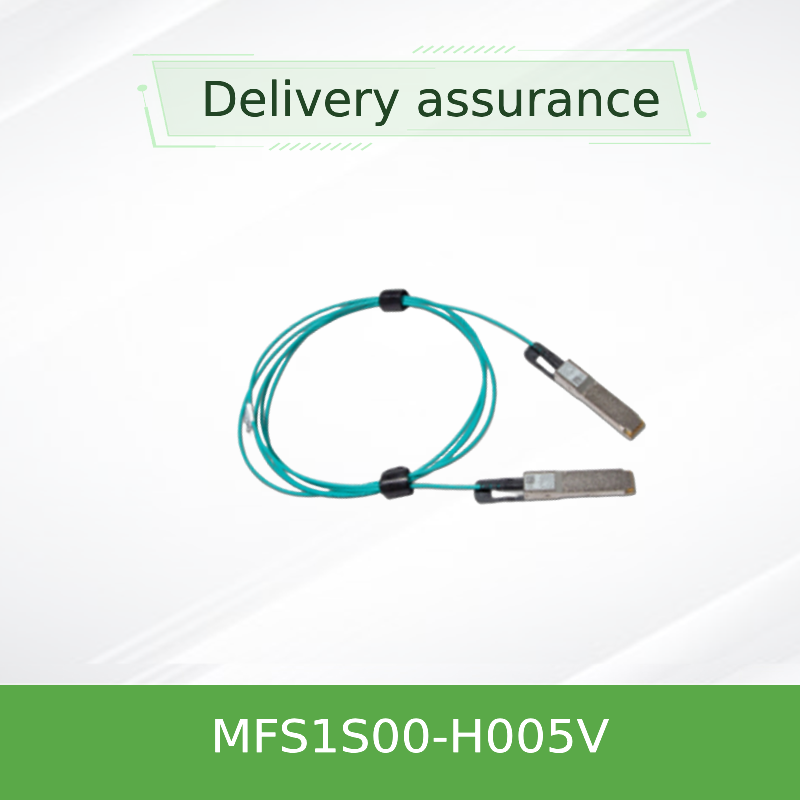

كابل NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC بسرعة 200 جيجابت/ثانية InfiniBand HDR و Ethernet
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFS1S00-H005V |
| وثيقة: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | تكنولوجيا: | إنفينيباند |
| يكتب: | ميلانوكس AOC كابل | طول الكابل: | 5 متر |
| نموذج: | MFS1S00-H005V | اسم: | كابل Mellanox AOC MFS1S00-H005V كابل بصري نشط يصل إلى 200 جيجابت / ثانية IB HDR QSFP56 5m |
| الكلمة الرئيسية: | ميلانوكس AOC كابل | ||
| إبراز: | كابل NVIDIA QSFP56 MMF AOC,كابل إنفينيباند HDR بسرعة 200 جيجابت/ثانية,كابل بصري QSFP56 Ethernet |
||
منتوج وصف
كابل بصري نشط NVIDIA MFS1S00-H005V 200G QSFP56 MMF
كابل بصري نشط من الألياف متعددة الأوضاع قائم على VCSEL لـ InfiniBand HDR و 200GbE - بطول 5 أمتار
نظرة عامة على المنتج
NVIDIA MFS1S00-H005V هو كابل بصري نشط (AOC) عالي الأداء بسرعة 200 جيجابت/ثانية QSFP56 مصمم للربط قصير المدى في مراكز البيانات. يدعم تعديل PAM4 بسرعة 4 × 50 جيجابت/ثانية، ويتميز بإعادة توقيت قابلة للتحديد لكل مسار، ويوفر اتصالاً موثوقًا وفعالًا في استهلاك الطاقة لأنظمة InfiniBand HDR و 200 جيجابت إيثرنت.
الميزات الرئيسية
- معدل البيانات: يصل إلى 200 جيجابت/ثانية (4 × 50 جيجابت/ثانية PAM4)
- دعم البروتوكول: InfiniBand HDR، 200GbE
- المدى: يصل إلى 100 متر عبر الألياف متعددة الأوضاع
- استهلاك طاقة منخفض: 5.0 واط نموذجي لكل طرف (مع إعادة التوقيت)
- قابل للتوصيل الساخن: عامل شكل QSFP56، متوافق مع SFF-8665
- الإدارة: واجهة I²C SFF-8636 مع DDM
- قابل للبرمجة: سعة خرج Rx والتشكيل المسبق
- الامتثال: RoHS، سلامة الليزر من الفئة 1
التكنولوجيا والتصميم
يستخدم MFS1S00-H005V تقنية VCSEL (ليزر باعث للضوء من تجويف عمودي) بطول موجي 850 نانومتر، مقترنة بألياف عالية السرعة متعددة الأوضاع. يتميز كل مسار بإعادة توقيت مستقل لكل من مسارات الإرسال والاستقبال، مما يتيح سلامة إشارة فائقة عبر الارتباط. يدمج الكابل مراقبة التشخيص الرقمي (DDM) لتتبع الطاقة البصرية ودرجة الحرارة والجهد وتيار التحيز في الوقت الفعلي.
عمليات النشر النموذجية
- شبكات InfiniBand HDR: ربط المحولات بالخوادم والتخزين في مجموعات الحوسبة عالية الأداء (HPC)
- تجميع 200GbE: ربط محولات SN3700 و SN4600 في هياكل قمة الرف أو أوراق الشجر والعمود الفقري
- روابط مراكز البيانات: روابط قصيرة المدى (تصل إلى 100 متر) بين الأرفف أو داخل صف
- مجموعات تدريب الذكاء الاصطناعي/التعلم الآلي: اتصال بزمن انتقال منخفض وعرض نطاق ترددي عالٍ للأنظمة المستندة إلى وحدات معالجة الرسومات (GPU)
التوافق
المحولات: سلسلة NVIDIA Spectrum SN3700 و SN4600 ومحولات QSFP56 أخرى تدعم 200G InfiniBand أو Ethernet.
المحولات / وحدات معالجة البيانات (DPU): ConnectX-6، ConnectX-7، BlueField-2/3 مع منافذ QSFP56.
البروتوكولات: InfiniBand HDR (100G/200G) و 200GbE (IEEE 802.3bs).
التوافق يعتمد على النظام؛ ارجع إلى تقرير تأهيل المنتج على مستوى النظام للتكوينات المعتمدة.
المواصفات
| المعلمة | القيمة |
|---|---|
| نوع المنتج | كابل بصري نشط (AOC)، QSFP56 |
| معدل البيانات | 200 جيجابت/ثانية (4 × 50 جيجابت/ثانية PAM4) |
| نوع الألياف | متعددة الأوضاع (MMF) |
| الطول الموجي | 850 نانومتر VCSEL |
| المدى (OM3/OM4) | حتى 100 متر |
| جهد الإمداد | 3.3 فولت (3.135 فولت - 3.465 فولت) |
| تبديد الطاقة (لكل طرف، مع إعادة التوقيت) | 5.0 واط نموذجي |
| درجة حرارة علبة التشغيل | 0 درجة مئوية إلى 70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى 85 درجة مئوية |
| الرطوبة النسبية (التشغيل) | 5% - 85% |
| نوع الموصل | QSFP56 (متوافق مع SFF-8665) |
| واجهة الإدارة | I²C (SFF-8636) |
| التشخيص الرقمي (DDM) | طاقة الإرسال/الاستقبال، درجة الحرارة، الجهد، تيار التحيز |
| اللوائح | CB، cTUVus، CE، FCC الفئة A، ICES، RCM، VCCI، ليزر الفئة 1 |
| الطول (H005V) | 5 أمتار |
دليل الاختيار
| رقم جزء الطلب | الوصف | الطول |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC، IB HDR / 200GbE | 3 م |
| MFS1S00-H005V | 200G QSFP56 AOC، IB HDR / 200GbE | 5 م |
| MFS1S00-H010V | 200G QSFP56 AOC، IB HDR / 200GbE | 10 م |
| MFS1S00-H015V | 200G QSFP56 AOC، IB HDR / 200GbE | 15 م |
| MFS1S00-H020V | 200G QSFP56 AOC، IB HDR / 200GbE | 20 م |
| MFS1S00-H030V | 200G QSFP56 AOC، IB HDR / 200GbE | 30 م |
| MFS1S00-H050V | 200G QSFP56 AOC، IB HDR / 200GbE | 50 م |
| MFS1S00-H100V | 200G QSFP56 AOC، IB HDR / 200GbE | 100 م |
لأطوال أخرى أو خيارات مخصصة، يرجى الاتصال بفريق المبيعات لدينا.
المزايا
- مدى ممتد: أطول بكثير من كابلات DAC النحاسية السلبية، تصل إلى 100 متر
- استهلاك طاقة منخفض: 5.0 واط لكل طرف يقلل من ميزانية طاقة مركز البيانات الإجمالية
- اختيار معدل مرن: يدعم وضعي NRZ (EDR) و PAM4 (HDR) عبر اختيار المعدل
- سلامة إشارة قوية: يضمن التعادل وإعادة التوقيت القابلان للبرمجة أداء ارتباط موثوقًا به
- سهولة النشر: عامل شكل QSFP56 قابل للتوصيل الساخن مع مزلاج سحب ودفع
أسئلة متكررة
س: ما هو الفرق بين AOC و DAC؟
ج: يستخدم AOC (كابل بصري نشط) الألياف البصرية مع أجهزة إرسال واستقبال مدمجة لتحقيق مدى أطول (حتى 100 متر) من كابلات DAC النحاسية السلبية (عادةً ≤ 5 أمتار)، مع توفير وزن أقل ومناعة أفضل ضد التداخل الكهرومغناطيسي.
س: هل يمكنني استخدام هذا الكابل مع محولات 100G أو 40G؟
ج: نعم، يمكن أن يعمل في وضع NRZ (25.78125 جيجابت/ثانية) لتطبيقات 100G أو 40G، ولكنه مُحسَّن لـ 200G PAM4. يجب تكوين سجلات اختيار المعدل وفقًا لذلك.
س: ما هو نصف قطر الانحناء لهذا الكابل؟
ج: الحد الأدنى لنصف قطر الانحناء هو 30 ملم.
س: هل الكابل قابل للتوصيل الساخن؟
ج: نعم، إنه قابل للتوصيل الساخن بالكامل ويدعم الإدخال/الإزالة أثناء التشغيل دون إيقاف تشغيل النظام المضيف.
احتياطات التعامل
- احتفظ بأغطية الغبار الواقية على الموصلات حتى التركيب لمنع التلوث
- استخدم منظفات موصلات بصرية معتمدة قبل التزاوج لضمان فقدان إدخال منخفض
- تجنب ثني الكابل بشكل أضيق من الحد الأدنى لنصف قطر الانحناء البالغ 30 ملم
- لاحظ احتياطات ESD القياسية أثناء التركيب والتعامل
- لا تسحب الموصلات؛ استخدم لسان السحب أو المزلاج للإدخال/الإزالة
