NVIDIA Mellanox MFP7E20-N010 200G QSFP56 SR4 جهاز الاستقبال البصري MPO-12 APC 50m OM4
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFP7E20-N010 |
| وثيقة: | MFP7E20-Nxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| رقم الموديل: | MFP7E20-N010 | شكل المادة: | سلك مستدير |
|---|---|---|---|
| سمحت قوة الشد: | 1000N <10000n | إصدار الشهادات: | RoHS, CE, ISO9001, VDE, CCC |
| مادة غمد: | بولي كلوريد الفينيل | طول: | 10 م |
| معدل البيانات: | 400 جيجابايت/ثانية | أصل: | الهند / إسرائيل / الصين |
| إبراز: | ناقل NVIDIA Mellanox 200G QSFP56,وحدة MFP7E20-N010 SR4 البصرية من Mellanox,جهاز QSFP56 SR4 MPO-12 APC |
||
منتوج وصف
نظرة عامة على المنتج

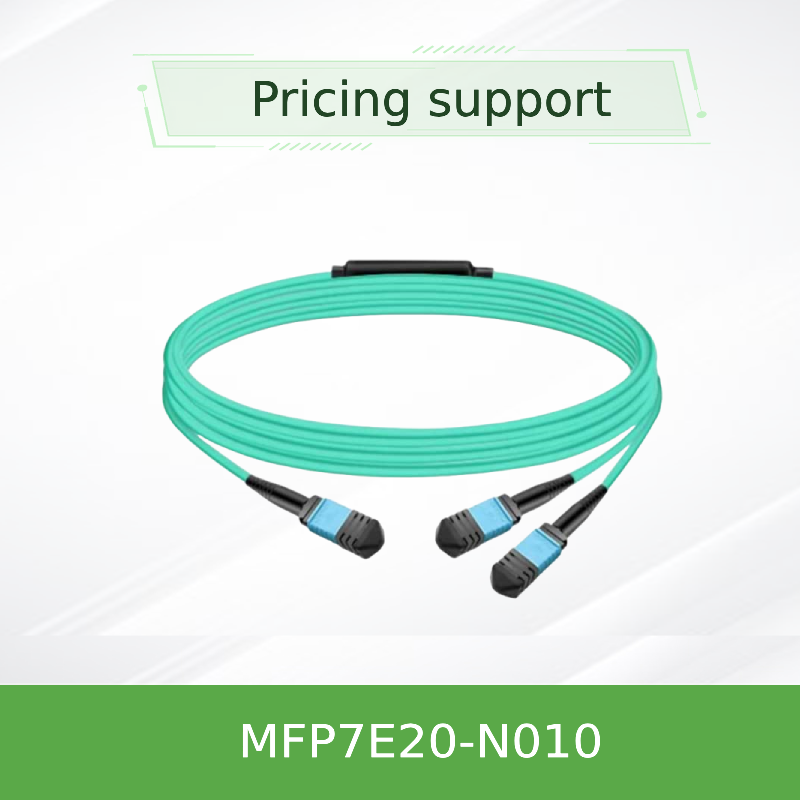

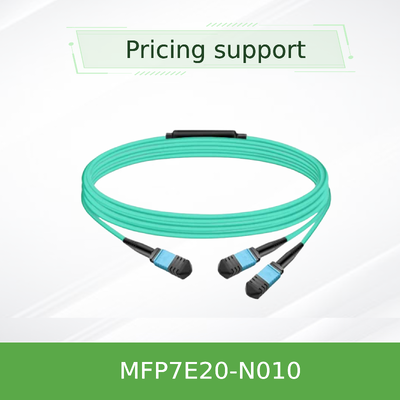

كابل الموزع البصري السلبي Mellanox MFP7E20-N010 يحول واجهة جهاز إرسال واستقبال OSFP 800G مزدوج المنفذ إلى وصلتين مستقلتين بسرعة 200 جيجابت في الثانية / 400 جيجابت في الثانية. باستخدام 8 ألياف متعددة الأوضاع نشطة (50/125 ميكرومتر) في تكوين تفريع MPO-12/APC إلى MPO-12/APC مزدوج، فإنه يوفر حلاً فعالاً من حيث التكلفة ومنخفض الفقد للتوصيل بين مفاتيح top-of-rack ومحولات ConnectX-7 ووحدات معالجة البيانات BlueField-3 DPUs. يقلل تلميع الاتصال المادي بزاوية (APC) من الانعكاسات الخلفية، مما يضمن تشغيلًا مستقرًا في وصلات PAM4 عالية السرعة.
الميزات الرئيسية
- قدرة التفريع: 1 × MPO-12/APC إلى 2 × MPO-12/APC لمخرجات مزدوجة بسرعة 200 جيجابت في الثانية / 400 جيجابت في الثانية
- الألياف متعددة الأوضاع: 50/125 ميكرومتر OM3 (≤30 متر) / OM4 (≤50 متر) مع غلاف Aqua LSZH
- توصيلات متقاطعة من النوع B: يربط مباشرة TX بـ RX للاقتران المباشر لجهاز الإرسال والاستقبال
- فقدان إدخال منخفض: ≤0.35 ديسيبل + 0.0004 × L (ديسيبل) لكل وجه موصل
- تلميع APC (8 درجة): يقلل الانعكاس البصري الخلفي إلى خسارة ارتداد ≥35 ديسيبل
- قفل بالسحب والدفع: تحرير سريع، تركيب سهل في المنافذ الكثيفة
- الامتثال: Telcordia GR-1435، IEC 61754-7، RoHS، سلامة الليزر من الفئة 1
- دعم البروتوكول: InfiniBand HDR، إيثرنت 200 جيجابت في الثانية / 400 جيجابت في الثانية، NVLink
التكنولوجيا والتصميم
يستفيد MFP7E20-N010 من الهندسة البصرية الدقيقة من NVIDIA. تتميز موصلات MPO-12/APC بفتحات توجيه تتزاوج مع دبابيس توجيه جهاز الإرسال والاستقبال، مما يضمن محاذاة دقيقة للألياف. يلغي التلميع بزاوية 8 درجات انعكاسات فرينل التي يمكن أن تسبب تشوهًا في الإشارة في تعديل PAM4. يتم اختبار كل كابل في المصنع لفقد الإدخال، وخسارة الارتداد، والقطبية. يقلل غلاف LSZH (منخفض الدخان وخالي من الهالوجين) من الانبعاثات السامة في سيناريوهات الحريق، مما يجعله مناسبًا لبيئات مراكز البيانات.
عمليات النشر النموذجية
- مفتاح إلى خادم: توصيل مفاتيح NVIDIA Spectrum-4 أو Quantum-2 بمحولات ConnectX-7 NICs ووحدات معالجة البيانات BlueField-3 DPUs في رفوف الحوسبة/التخزين
- تفريع 400 جيجابت في الثانية إلى 2 × 200 جيجابت في الثانية: الاستخدام مع أجهزة الإرسال والاستقبال OSFP DR8 مزدوجة المنفذ للتقسيم إلى وصلتين بسرعة 200 جيجابت في الثانية لخادمين
- الحوسبة عالية الأداء (HPC): اتصال بزمن انتقال منخفض لمجموعات تدريب الذكاء الاصطناعي والتخزين الموزع
- بين رفوف مركز البيانات: وصلات قصيرة المدى (تصل إلى 50 مترًا) مع تكامل لوحة التوصيل
التوافق
أجهزة الإرسال والاستقبال: NVIDIA MMA4Z00-NS (مزدوج OSFP)، MMA4Z00-NS400 (OSFP)، MMA1Z00-NS400 (QSFP112) - جميعها بواجهة MPO-12/APC.
المفاتيح / المحولات: NVIDIA Spectrum-4، Quantum-2، ConnectX-7، BlueField-3، وأي منفذ 400 جيجابت في الثانية / 200 جيجابت في الثانية يقبل OSFP/QSFP112 مع MPO-12/APC.
نوع الألياف: متعدد الأوضاع OM3 (≤30 متر) أو OM4 (≤50 متر). غلاف أكوا.
المفاتيح / المحولات: NVIDIA Spectrum-4، Quantum-2، ConnectX-7، BlueField-3، وأي منفذ 400 جيجابت في الثانية / 200 جيجابت في الثانية يقبل OSFP/QSFP112 مع MPO-12/APC.
نوع الألياف: متعدد الأوضاع OM3 (≤30 متر) أو OM4 (≤50 متر). غلاف أكوا.
ملاحظة: لا يمكن مزجه مع موصلات UPC (زرقاء) - APC فقط.
المواصفات الفنية
| المعلمة | القيمة |
|---|---|
| نوع المنتج | كابل موزع بصري سلبي، MPO-12/APC إلى 2 × MPO-12/APC |
| عدد الألياف | 8 نشطة (4 TX + 4 RX) + 4 أعضاء تقوية غير نشطة |
| نوع الألياف | 50/125 ميكرومتر متعدد الأوضاع OM3 (≤30 متر) / OM4 (≤50 متر) |
| تلميع الموصل | اتصال مادي بزاوية (APC)، 8 درجة |
| فقدان الإدخال (لكل طرف) | ≤0.35 ديسيبل + 0.0004 × L (L بالأمتار) |
| خسارة الارتداد | ≥35 ديسيبل |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى 85 درجة مئوية |
| الرطوبة (بدون تكثف) | 10% - 85% رطوبة نسبية |
| مادة الغلاف | LSZH (منخفض الدخان وخالي من الهالوجين)، أكوا، OFNR |
| نصف قطر الانحناء الأدنى | 30 ملم (في أي مكان على الكابل) |
| قطر الكابل | 3.0 ± 0.2 ملم |
| طوبولوجيا الأسلاك | النوع B (متقاطع) |
| تنظيمية | CB، cTUVus، CE، FCC الفئة A، ICES، RCM، VCCI، ليزر الفئة 1 (IEC 60825-1) |
| الطول (N010) | 10 أمتار (أطوال مخصصة متاحة) |
دليل الاختيار
| رقم جزء الطلب | الوصف | الطول |
|---|---|---|
| MFP7E20-N003 | MMF، MPO-12 APC إلى 2 × MPO-12 APC | 3 متر |
| MFP7E20-N005 | MMF، MPO-12 APC إلى 2 × MPO-12 APC | 5 متر |
| MFP7E20-N007 | MMF، MPO-12 APC إلى 2 × MPO-12 APC | 7 متر |
| MFP7E20-N010 | MMF، MPO-12 APC إلى 2 × MPO-12 APC | 10 متر |
| MFP7E20-N015 | MMF، MPO-12 APC إلى 2 × MPO-12 APC | 15 متر |
| MFP7E20-N020 | MMF، MPO-12 APC إلى 2 × MPO-12 APC | 20 متر |
| MFP7E20-N030 | MMF، MPO-12 APC إلى 2 × MPO-12 APC | 30 متر |
| MFP7E20-N050 | MMF، MPO-12 APC إلى 2 × MPO-12 APC | 50 متر |
للأطوال غير المدرجة، يرجى الاتصال بفريق المبيعات لدينا للحصول على خيارات مخصصة.
المزايا الرئيسية
- فعال من حيث المساحة: تصميم التفريع يقلل من استخدام المنافذ على المفاتيح عالية الكثافة
- سلامة إشارة فائقة: تلميع APC ومحاذاة الطوق الدقيقة تقلل من معدلات خطأ البت في PAM4
- متين وموثوق: تم اختباره في المصنع لفقد الإدخال/الارتداد، والتحمل الحراري، وقوة الشد
- صديق للبيئة: غلاف LSZH يلبي معايير السلامة من الحرائق والبيئة الصارمة
- جاهز للمستقبل: يدعم 200 جيجابت في الثانية لكل مسار، قابل للتوسع إلى 800 جيجابت في الثانية مع OSFP مزدوج المنفذ
مصفوفة التوافق
| نوع جهاز الإرسال والاستقبال | تكوين المنفذ | معدل البيانات |
|---|---|---|
| NVIDIA MMA4Z00-NS (OSFP) | منفذ مزدوج، 2 × MPO-12 APC | 800 جيجابت في الثانية (2 × 400 جيجابت في الثانية) |
| NVIDIA MMA4Z00-NS400 (OSFP) | منفذ واحد، MPO-12 APC | 400 جيجابت في الثانية |
| NVIDIA MMA1Z00-NS400 (QSFP112) | منفذ واحد، MPO-12 APC | 400 جيجابت في الثانية |
| OSFP/QSFP112 من طرف ثالث | واجهة MPO-12 APC | 200 جيجابت في الثانية / 400 جيجابت في الثانية (تحقق من IL) |
حقائق رئيسية
رقم الجزء: MFP7E20-N010
نوع الموصل: MPO-12/APC (أنثى)
نسبة التفريع: 1 → 2 (مزدوج 200 جيجابت في الثانية / 400 جيجابت في الثانية)
الوصول الأقصى: 50 متر (OM4)، 30 متر (OM3)
قلب الألياف: 50/125 ميكرومتر متعدد الأوضاع
البروتوكولات: إيثرنت، InfiniBand، NVLink
قائمة تدقيق المشتري
- تأكد من أن منفذ جهاز الإرسال والاستقبال الخاص بك هو MPO-12/APC (وليس UPC)
- تحقق من طول الكابل المطلوب (N010 = 10 متر)
- تأكد من أن نظام الألياف الخاص بك هو OM3 أو OM4 متعدد الأوضاع
- تحقق من أن المفتاح/المحول الخاص بك يدعم قطبية النوع B
- راجع ميزانية فقد الإدخال لوصلتك (بما في ذلك لوحات التوصيل)
أسئلة متكررة
س: ما هو الفرق بين MFP7E20-N010 وكابل MPO-12 قياسي؟
ج: إنه كابل موزع 1 إلى 2 مع تقاطع من النوع B، مصمم خصيصًا لتقسيم جهاز إرسال واستقبال OSFP 800G مزدوج المنفذ إلى وصلتين بسرعة 200 جيجابت في الثانية / 400 جيجابت في الثانية. كابلات MPO القياسية عادة ما تكون مباشرة.
س: هل يمكنني استخدام هذا الكابل مع أجهزة الإرسال والاستقبال بسرعة 100 جيجابت في الثانية أو 40 جيجابت في الثانية؟
ج: لا، تم تحسينه لإشارات PAM4 بسرعة 200 جيجابت في الثانية / 400 جيجابت في الثانية. قد لا يلبي متطلبات فقد الإدخال للبصريات القديمة NRZ.
س: ما هي أقصى مسافة مدعومة؟
ج: 50 مترًا عبر ألياف OM4 (مع وصلتين من لوحة التوصيل). بالنسبة لـ OM3، الحد هو 30 مترًا.
س: هل الكابل متوافق مع QSFP-DD أو SFP-DD؟
ج: يتصل بأجهزة الإرسال والاستقبال MPO-12/APC؛ عادةً ما تستخدم QSFP-DD و SFP-DD موصلات مختلفة (مثل MPO-16 أو LC). يرجى التحقق من نوع جهاز الإرسال والاستقبال الخاص بك.
احتياطات التعامل
- حافظ على أغطية الغبار على الموصلات حتى لحظة التركيب لمنع التلوث
- قم دائمًا بتنظيف كل من طوق الكابل ومقبس جهاز الإرسال والاستقبال باستخدام منظف بصري معتمد قبل الاقتران
- لا تقم بثني الكابل بشكل أضيق من نصف قطر 30 ملم الأدنى
- تجنب التعرض للسوائل أو المذيبات؛ غلاف LSZH ليس مقاومًا كيميائيًا لجميع المواد
- لاحظ احتياطات ESD القياسية أثناء التعامل (على الرغم من أن الكابل سلبي، إلا أنه يتزاوج مع أجهزة الإرسال والاستقبال الحساسة لـ ESD)
