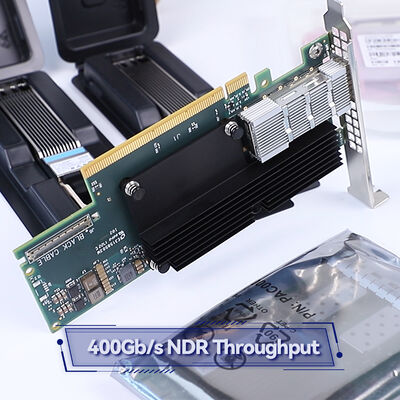

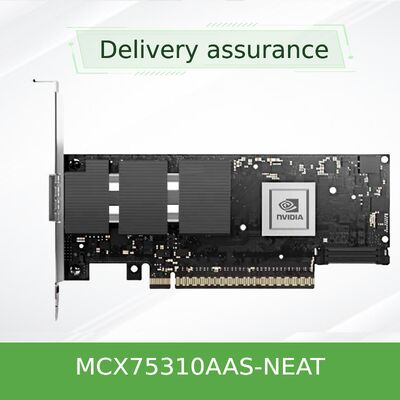

NVIDIA ConnectX-7 NDR 400 جيجابايت في الثانية محول InfiniBand MCX75310AAS-HEAT
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCX75310AAS-HEAT (900-9X766-003N-ST0) |
| وثيقة: | Connectx-7 infiniband.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| رقم الموديل: | MCX75310AAS-HEAT (900-9X766-003N-ST0) | الموانئ: | منفذ واحد |
|---|---|---|---|
| تكنولوجيا: | إنفينيباند | نوع الواجهة: | OSFP56 |
| مواصفة: | 16.7 سم × 6.9 سم | أصل: | الهند / إسرائيل / الصين |
| معدل الإرسال: | 200gbe | الواجهة المضيفة: | Gen3 X16 |
منتوج وصف
شبكات RDMA ذات تأخير منخفض للغاية لمصانع الذكاء الاصطناعي ، ومجموعات HPC ، وسحابة فائقة النطاق. يدعم InfiniBand NDR (400Gb / s) و Ethernet تصل إلى 400GbE. محركات الحوسبة في الشبكة ،تسريع أمن الأجهزةو GPUDirect® التخزين جاهز
عائلة NVIDIA ConnectX-7 تعيد تعريف ربط مركز البيانات مع عرض النطاق الترددي يصل إلى 400 جيجابايت في الثانية ، ونقل موثوق يعتمد على الأجهزة ، وحوسبة متقدمة في الشبكة.MCX75310AAS-HEATينتمي إلى سلسلة مكيّفات ConnectX-7 VPI تدعم كل من InfiniBand (NDR / HDR / EDR) و Ethernet (400GbE إلى 10GbE). تم بناؤه للذكاء الاصطناعي والحوسبة العلمية والتخزين الحديث المحدد ببرنامج ،يقدم تأخيرًا أقل من ميكرو ثانية ويحرر نواة وحدة المعالجة المركزية من خلال محركات التسارع للأمنمع واجهة PCIe Gen5 المضيف، هذا المحول يزيد من حركة البيانات لمجموعات GPU وبيئات التداول عالية التردد.
الاستفادة من ASAP2 (التبديل المتسارع ومعالجة الحزم) و Zero-Touch RoCE ، يسهل المكيف التنفيذ مع توفير تشفير الأجهزة الداخلية من الحافة إلى النواة.يمكن للمؤسسات أن تضمن مستقبل بنيتها التحتية مع سرعات NDR ودعم متعدد المضيفين المرن.
NDR مزدوج الموانئ 400Gb / s InfiniBand أو 400GbE ، PCIe Gen5 x16 (حتى 32 شريطًا).
SHARPv3 العمليات الجماعية إزالة الحمل، بروتوكول اللقاء إزالة الحمل، على متن الذاكرة لبرشات.
IPsec/TLS/MACsec AES-GCM 128/256 بت، بدء آمن مع الأجهزة جذور الثقة، تشفير فلاش.
IEEE 1588v2 PTP (12ns دقة) ، SyncE، فئة C G.8273.2، التوقيت الذي يُطلق على المرحلة
GPUDirect RDMA ، GPUDirect Storage ، NVMe-oF التحميل ، تسليم توقيع T10-DIF.
VXLAN، جنيف، NVGRE، المبرمجة المرنة المحلل، تتبع الاتصال (L4 جدار الحماية).
NVIDIA ASAP2 (التبديل المتسارع ومعالجة الحزم) يقوم بتحميل مسارات البيانات بأكملها ، مما يوفر أداء SDN بمعدل خط مع صفر من تكاليف المعالجة المركزية. يدمج ConnectX‐7 الافتراضية المتقدمة للذاكرة:التصفح حسب الطلب (ODP)، تسجيل وضع المستخدم (UMR) ، وخدمات ترجمة العناوين (ATS) لحملات العمل المحتوية الفعالة. مع دعم SR-IOV وتسريع VirtIO وتكنولوجيا Multi-Host (حتى 4 مضيفين) ،المكيف يمكّن أداء المعدن المجرد في البيئات الافتراضيةيضمن محرك RoCE الأجهزة نشر الصفر لمواد Ethernet المتقاربة ، في حين أن ذاكرة الشبكة تقلل من فترة التأخير لمكتبات MPI والاتصالات الجماعية (NVIDIA HPC-X ، UCX ،(NCCL).
لمعالجة الأمن من الحافة إلى النواة ، تعمل محركات التشفير في الخط على التعامل مع IPsec و TLS 1.3، و MACsec دون استهلاك نواة التنفيذ، مما يجعلها مثالية للسحابة متعددة المستأجرين والخدمات المالية.
- مجموعات نموذج الذكاء الاصطناعي واللغة الكبيرة:RDMA & GPUDirect تسريع التدريب الموزع عبر المئات من GPUs.
- الحوسبة عالية الأداء (HPC):تحميلات MPI ، SHARPv3 للحد من الشبكة ، التوجيه التكيفي.
- مراكز البيانات السحابية والحافة:تسريع الشبكة المتداخلة، إزالة VXLAN، SR-IOV.
- التخزين المحدد برمجيًا (SDS):NVMe/TCP، NVMe-oF، iSER، NFS عبر RDMA.
- تحليلات في الوقت الحقيقي والتداول:فترة تأخير منخفضة للغاية + مزامنة PTP من الفئة C.
| المكون / النظام البيئي | الخيارات المدعومة |
|---|---|
| واجهة المضيف | PCIe Gen5 (تصل إلى 32 مسارًا ، x16 نموذجيًا) ، التقسيم الثنائي PCIe ، Multi-Host (4 مضيف) |
| أنظمة التشغيل | لينكس (RHEL ، أوبونتو ، برامج تشغيل داخل الصندوق) ، ويندوز سيرفر ، VMware ESXi (SR-IOV) ، كوبرنيتس |
| الافتراضية والحاويات | SR-IOV، تسريع VirtIO، NVMe على TCP الإفراج عن الحاويات |
| برنامج HPC الوسطى / المكتبات | OpenMPI، MVAPICH، MPICH، UCX، NCCL، UCC، OpenSHMEM، PGAS |
| بروتوكولات التخزين | NVMe-oF (RDMA/TCP) ، SRP، iSER، NFS عبر RDMA، SMB Direct، GPUDirect Storage |
| المعلم | المواصفات |
|---|---|
| نموذج المنتج | MCX75310AAS-HEAT |
| عوامل الشكل | PCIe HHHL / FHHL، OCP 3.0 SFF/TSFF (راجع دليل الطلب) |
| سرعات InfiniBand | NDR 400Gb / s ، HDR 200Gb / s ، EDR 100Gb / s |
| سرعات الايثرنت | 400GbE، 200GbE، 100GbE، 50GbE، 25GbE، 10GbE (NRZ/PAM4) |
| منافذ الشبكة | تكوينات منفذ 1/2/4 (يعتمد على SKU ؛ منفذ 2 نموذجي لهذا النموذج) |
| الحافلة المضيفة | برنامج PCI Express Gen 5.0 (متوافق مع Gen4/Gen3) ، ما يصل إلى 32 مسارًا ، تلميحات معالجة TLP ، ATS ، PASID |
| أمان التفريغ | في خط IPsec (AES-GCM 128/256) ، TLS 1.3، ماكسيك، بدء التشغيل الآمن، تشفير فلاش، إثبات الجهاز |
| RDMA / النقل | النقل الموثوق بهاردوير، XRC، DCT، على الطلب، UMR، GPUDirect RDMA |
| توقيت و مزامنة | IEEE 1588v2 PTP، G.8273.2 الدرجة C، دقة 12ns، SyncE، PPS في / خارج، وقت التخطيط. |
| الإدارة | NC-SI ، MCTP عبر PCIe / SMBus ، PLDM (DSP0248/0267/0218) ، SPDM ، SPI فلاش ، JTAG |
| البدء عن بعد | البدء عن بعد في InfiniBand، iSCSI، UEFI، PXE |
| شبكات مفتوحة | ASAP2 لـ SDN، VXLAN/GENEVE/NVGRE الإفراج، مرآة التدفق، QoS الهرمي، تتبع الاتصال L4 |
| الطاقة والبيئة | الرجوع إلى دليل المستخدم (عادة ~ 15W-25W اعتمادا على التكوين) ، درجة حرارة التشغيل: 0 °C إلى 55 °C (غير محدد علنا، تأكيد لكل SKU) |
| مثال رقم الجزء | الموانئ / السرعة | عامل الشكل | استخدام نموذجي |
|---|---|---|---|
| MCX75310AAS-HEAT | NDR 400Gb / s منفذ مزدوج ، PCIe 5.0 x16 | PCIe HHHL / FHHL | أجهزة الذكاء الاصطناعي المتطورة و HPC ، مجموعات GPU |
| MCX75340AAS-HEAT (مثال) | 4 منافذ NDR200 / 200GbE | المكتب الثالث0 | مستوى فائق والعديد من المضيفين |
| أسماء المنتجات الأخرى لـ ConnectX-7 | منفذ واحد / مزدوج ، 100G / 200G / 400G | OCP، FHHL | المؤسسات، أجهزة التخزين |
للحصول على المساعدة في اختيار SKU الصحيح (دعم الكابل، نوع العصابة، العصابة الطويلة / القصيرة) اتصل بفريق Starsurge.
- ✅أجزاء أصلية ومعتمدةضمان كامل، سلسلة توريد آمنة.
- ✅الاستشارات في مجال الهندسة المعمارية قبل البيعتصميم مجموعة HPC / AI ، ضبط RDMA.
- ✅الخدمات اللوجستية العالمية والتنفيذ السريع- الأسهم في آسيا/أوروبا/أمريكا.
- ✅خيارات البرمجيات الثابتة المخصصةطلب تكوين حزمة
- ✅الدعم التقني بعد البيعإدماج برامج التشغيل، تحديثات البرمجيات الثابتة، RMA.
توفر مجموعة ستارزورج في هونغ كونغ دعمًا كاملًا لدورة الحياة: من التحقق من التوافق إلى النشر والصيانة المستمرة.
- تصميم الأقمشة و تحسين الأداء
- تكوين RoCE لبيئات Ethernet.
- التكامل مع GPUDirect Storage وأهداف NVMe-oF.
- ثلاث سنوات من الضمان القياسي بالإضافة إلى تغطية موسعة متاحة
تتوفر أسعار الكميات والشحن بالجملة والتخصيص (أقواس، علامات التبويب السحب) عند الطلب.
يتضمن NDR ميزات حاسوبية متقدمة في الشبكة مثل SHARP ، والتوجيه التكيفي ، والنقل الموثوق بهاردو بشكل أصلي ؛ وضع Ethernet يستخدم RoCE لـ RDMA بنفس معدل الخط.ConnectX-7 يدعم كل من خلال شخصية مزدوجة.
نعم، المكيف متوافق مع PCIe Gen4 و Gen3، ولكن في سرعة المنطقة المنخفضة. يتم تحقيق أفضل أداء على فتحات PCIe Gen5.
نعم، ConnectX-7 يدعم تقنية NVIDIA Multi-Host، مما يسمح لأكثر من 4 مضيفات مستقلة بمشاركة نفس المحول (تعتمد على SKU المحددة والكابلات). يرجى التأكيد مع دليل الطلب.
IPsec (AES-GCM 128/256-bit) ، TLS (AES-GCM 128/256-bit) ، و MACsec (AES-GCM 128/256-bit). جميعها تم تحميلها من وحدة المعالجة المركزية.
بالتأكيد، ConnectX-7 يقوم بتفريغ NVMe عبر TCP وكذلك NVMe-oF، مما يقلل من تكاليف CPU المضيفة للتخزين.
- ضمان تدفق الهواء السليم في هيكل الخادم عند استخدام أجهزة الاستقبال ذات الطاقة العالية (أجهزة البصريات النشطة أو DAC).
- استخدم البرمجيات الثابتة المقدمة من NVIDIA أو التي تم التحقق منها من قبل Starsurge لإصلاحات الأمان.
- قم بتثبيت أحدث برامج تشغيل (MLNX_OFED أو صندوق الواردات الأصلي) لتمكين التحميل الكامل للأجهزة.
- التحقق من توافق QSFP-DD أو OSFP لأجهزة البصريات 400G ؛ راجع دليل NVIDIA على جهاز الاستقبال الإثنيتي.
- مطلوبة المعالجة المضادة للستاتيكية يحتوي المحول على مكونات PCIe حساسة.

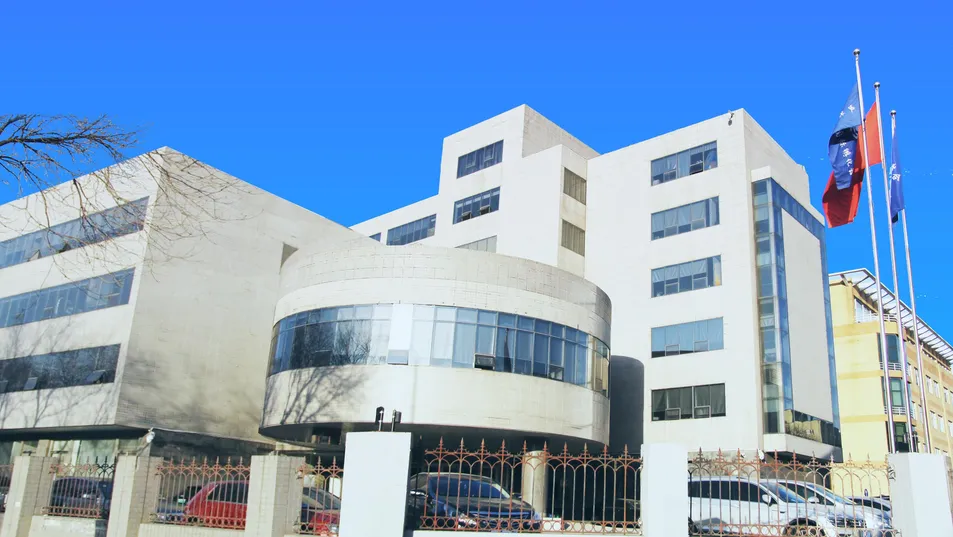

هونغ كونغ ستارزورج جروب كو، المحدودةهي شركة تقنية مدفوعة من مزودي أجهزة الشبكة وخدمات تكنولوجيا المعلومات وحلول تكامل النظم. تأسست في عام 2008، وتخدم العملاء في جميع أنحاء العالم مع المنتجات بما في ذلك مفاتيح الشبكة،الـ NICs، نقاط الوصول اللاسلكية، وحدة التحكم، والكابلات، والمعدات ذات الصلة. مدعومة من قبل فريق مبيعات وفني من ذوي الخبرة، ستارسورج يدعم الصناعات مثل الحكومة، الرعاية الصحية،التعليمالشركة تقدم أيضا حلول إنترنت الأشياء، وأنظمة إدارة الشبكات، وتطوير البرمجيات المخصصة، والدعم متعدد اللغات، والتسليم العالمي.ستارسورج تركز على الجودة الموثوق بها، خدمة استجابة، وحلول مصممة خصيصًا تساعد العملاء على بناء بنية تحتية شبكة فعالة وقابلة للتوسع وموثوقة.
✓ شريك معتمد للعلامات التجارية الرائدة بما في ذلك منتجات شبكة NVIDIA.
| الحد الأقصى للطاقة | 400 جيجابايت/ثانية (NDR / 400GbE) | PCIe Gen5 | ما يصل إلى 32 ممرًا |
|---|---|---|---|
| دعم RDMA | InfiniBand و RoCE | الأمن | IPsec/TLS/MACsec في الخط |
| GPUDirect | RDMA + التخزين | دقة التوقيت | 12ns PTP |
| مكون | الموصى بها / مدعومة | ملاحظات |
|---|---|---|
| خادمات GPU (HGX/DGX) | متوافق تماما مع GPUDirect | شحن SHARP على InfiniBand |
| مفاتيح أعلى الرف | NVIDIA QM9700 (NDR) ، SN4000 (إيثيرنت) | مدعوم |
| مضيفات الافتراضية | VMware ESXi 7.0/80، KVM، Hyper-V | تم تمكين SR-IOV |
| نظم التخزين | (باير ستوريج) ، (فاست داتا) ، (ويكا) ، (ديل باورسكيل) | NVMe-oF / RoCE جاهز |
| الكابلات / البصريات | NVIDIA DAC النحاس السلبي ، البصري النشط (400G SR4 / DR4) | تأكيد مصفوفة التوافق |
- تأكدي من أن تكوين الميناء (NDR من 2 منفذ أو 2x200G مقسم) يتطابق مع خطة التبديل الخاصة بك.
- تأكيد الطول الفعلي لفتحة PCIe ونوع القوس (HHHL / FHHL).
- تحقق من اتجاه تدفق الهواء ومتطلبات الكابلات السلبية / النشطة.
- تأكد من دعم برامج تشغيل نظام التشغيل (إصدار MLNX_OFED للكرنل الخاص بك).
- لميزات الأمان: قم بتفعيل boot الآمن و inline crypto في البرمجيات الثابتة
- استعرض الضمان و خيارات الاستبدال المسبقة
64 منفذ 400G InfiniBand، اندماج SHARPv3.
200 جيجابايت/ثانية فعالة من حيث التكلفة لمجموعات أصغر.
تسريع التخزين والأمن + مسار البيانات القابل للبرمجة
متوافق OSFP إلى 2xOSFP أو 2xQSFP56.
