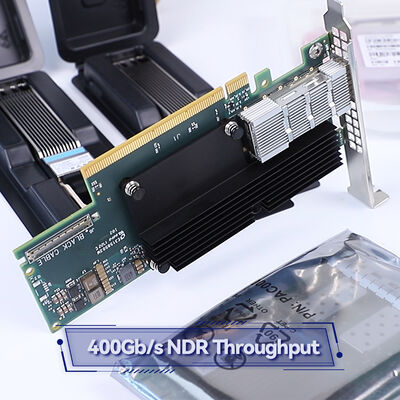

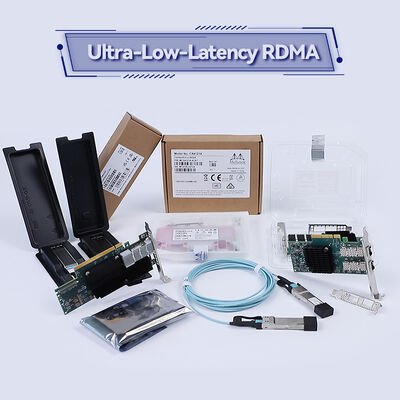

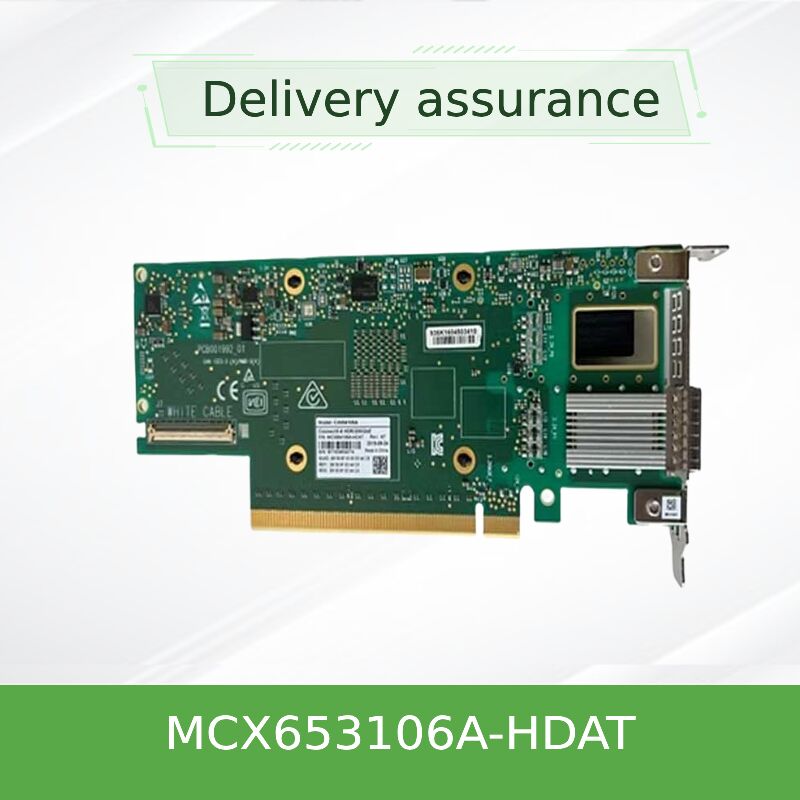

NVIDIA ConnectX-6 MCX653106A-HDAT 200Gb / s محول ذكي ذو منفذين InfiniBand
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCX653106A-HDAT |
| وثيقة: | connectx-6-infiniband.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| حالة المنتجات: | مخزون | طلب: | الخادم |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | يكتب: | سلكي |
| السرعة القصوى: | ما يصل إلى 200 جيجابايت/ثانية | موصل Ethernet: | QSFP56 |
| نموذج: | MCX653106A-HDAT | ||
منتوج وصف
MCX653106A-HDAT ️ منفذ مزدوج 200Gb / s
تم تصميم بطاقة المكيف الذكي NVIDIA® ConnectX®-6 MCX653106A-HDAT لإنشاء البنية التحتية المتطلبة لبرمجيات الحوسبة العالية والذكاء الاصطناعي والسحابة فائقة الحجم200Gb/sعرض النطاق الترددي لكل منفذ مع تسريع الحوسبة في الشبكة.و الأمن من تدريب الشبكات العصبية العميقة إلى تحليل البيانات في الوقت الحقيقي.
كمكون أساسي لمنصة NVIDIA Quantum InfiniBand ، يتيح ConnectX-6 RDMA من نهاية إلى نهاية ، والنقل الموثوق عليه القائم على الأجهزة ، والتحكم المتقدم في الازدحام.MCX653106A-HDATخصائص النموذجمحطة مزدوجة QSFP56، يدعم كل من InfiniBand و Ethernet (حتى 200Gb / s). إنه يدمج تشفير XTS-AES على مستوى الكتل ، NVMe over Fabrics (NVMe-oF) ،و GPUDirect RDMA تسارع مما يجعله الخيار المثالي لمجموعات GPU المتسارعة، التخزين المحدد برمجيًا، والشبكات الافتراضية.
NVIDIA ConnectX-6 تمدد الوصول المباشر إلى الذاكرة عن بعد (RDMA) إلى ما وراء الحدود التقليدية. من خلال تنفيذ تحميلات الأجهزة لمطابقة علامات MPI ، RDMA خارج النظام يدعم التوجيه التكيفي ،والنقل المتصل ديناميكياً (DCT)، فإنه يضمن التوسع الفعال عبر الآلاف من العقد.ذاكرة الشبكةتتيح هذه القدرة الوصول إلى ذاكرة RDMA الخالية من التسجيل، مما يقلل من تكاليف البرمجيات.0، تتحرك البيانات مباشرة بين الذاكرة والشبكة، مما يحرر دورات وحدة المعالجة المركزية من أجل منطق التطبيق.
مع دعمRoCE (RDMA عبر Ethernet المتقارب)وتوفر ConnectX-6 نسيجًا ذكيًا موحدًا لكل من بيئات InfiniBand و Ethernet.
- الحوسبة عالية الأداء (HPC):محاكاة واسعة النطاق، ونمذجة الطقس، ومجموعات البحث التي تتطلب تأخيرًا منخفضًا ومعدل رسالة عال.
- الذكاء الاصطناعي والتعلم الآلي:تسريع التدريب الموزع للشبكات العصبية العميقة باستخدام GPUDirect RDMA و 200Gb / s high-throughput links.
- صفوف تخزين NVMe-oF:بناء أهداف تخزين NVMe / TCP عالية الأداء أو NVMe / RDMA مع تحميل الأجهزة ، مما يقلل من عبء وحدة المعالجة المركزية.
- سحابة فائقة النطاق و NFV:سلسلة الخدمة الفعالة ، و OVS offload (ASAP2) ، و SR-IOV لما يصل إلى وظائف افتراضية 1K لكل محول.
- تحليلات البيانات الكبيرة:تسريع الحوسبة داخل الشبكة لمحركات البث وقواعد البيانات الموزعة.
ConnectX-6 MCX653106A-HDAT متوافق مع مجموعة واسعة من الخوادم، المفتاحات، وبيئات نظام التشغيل.أجهزة التبديل في InfiniBand تصل إلى 200Gb / s (HDR)وتغييرات الايثنتر حتى 200 جيجابايت/ثانيةمع التفاوض التلقائي يعمل المحول عبر منصات x86 و Power و Arm و GPU و FPGA
| الفئة | الخيارات / المعايير المدعومة |
|---|---|
| أنظمة التشغيل | RHEL، SLES، Ubuntu، توزيعات لينكس الرئيسية الأخرى، ويندوز سيرفر، FreeBSD، VMware vSphere |
| مواصفات InfiniBand | متوافق مع IBTA 1.3 ، 200/100/50/25/10Gb / s ، 8 مسارات افتراضية + VL15 |
| معايير إيثيرنت | 200/100/50/40/25/10/1GbE، IEEE 802.3bj، 802.3by، PFC، ETS، DCB، 1588v2 |
| تحميلات وترقية وترقية | SR-IOV (1K VFs) ، NPAR ، DPDK ، ASAP2 OVS التفريغ ، النفق (VXLAN ، NVGRE ، جنيف) |
| الإدارة والإطلاق | NC-SI ، MCTP عبر SMBus / PCIe ، PLDM (DSP0248 / DSP0267) ، UEFI ، PXE ، iSCSI البدء عن بعد |
| المعلم | تفاصيل |
|---|---|
| نموذج المنتج | MCX653106A-HDAT |
| عامل الشكل | PCIe Stand-up ، مع دعامة منخفضة الوضوح ، مثبتة على دعامة طويلة ، ملحقات دعامة قصيرة |
| منافذ الشبكة | 2x QSFP56 (منفذ مزدوج) |
| السرعات المدعومة | النطاق الداخلي: 200/100/50/25/10 جيجابايت/ثانية؛ إيثيرنت: 200/100/50/40/25/10/1 جيجابايت/ثانية |
| واجهة المضيف | PCIe Gen 3.0/4.0 x16 (يدعم أيضًا x8 ، x4 ، x2 ، x1) |
| الحد الأقصى لنطاق النطاق | 200 جيجابايت/ثانية لكل منفذ |
| معدل الرسائل | حتى 215 مليون رسالة في الثانية |
| فترة تأخير | منخفض جداً (RDMA تحت الميكرو ثانية) |
| تشفير الأجهزة | تشفير مستوى الكتل XTS-AES 256/512 بت ، قادر على FIPS |
| التخزين والإفراج | هدف / مبادر NVMe-oF ، T10-DIF ، SRP ، iSER ، NFS RDMA ، SMB Direct |
| الافتراضية | SR-IOV (حتى 1K VFs) ، VMware NetQueue، QoS لكل VM |
| البدء عن بعد | InfiniBand، Ethernet، iSCSI، UEFI، PXE |
| الأبعاد (بدون أقواس) | 167.65ملم × 68.90ملم |
| RoHS والامتثال | متوافقة مع RoHS ، متوافقة مع ODCC |
| رقم الطلب (OPN) | الموانئ / السرعة | واجهة المضيف | الخصائص الرئيسية |
|---|---|---|---|
| MCX653106A-HDAT | 2x QSFP56 ، تصل إلى 200Gb / s | PCIe 3.0/4.0 x16 | منفذ مزدوج، كريبتو، دعامة قياسية |
| MCX653105A-HDAT | 1x QSFP56، 200Gb/s | PCIe 3.0/4.0 x16 | منفذ واحد، دعم التشفير |
| MCX653106A-ECAT | 2x QSFP56، 100Gb/s | PCIe 3.0/4.0 x16 | 100 جيجابايت/ثانية، بدون تشفير |
| MCX653436A-HDAT (OCP 3.0) | 2x QSFP56، 200Gb/s | PCIe x16 | عامل الشكل الصغير OCP 3.0 |
| MCX654106A-HCAT | 2x QSFP56 ، Socket Direct | 2x PCIe 3.0 x16 | الوصول المخصص لكل وحدة المعالجة المركزية، Socket Direct |
ملاحظة: للنسخ ذات الصفيحة الباردة لنظام Intel Server D50TNP المبرد بالسائل ، يرجى الاتصال بـ Starsurge للطلب المخصص.
100٪ مصادفات NVIDIA ConnectX-6 الأصلية، تتبع الدفعة.
مستودعات ومراكز شركاء تخدم أمريكا، إيميا، آسيا والبحر الأبيض المتوسط.
تكوين البرمجيات الثابتة، ضبط RDMA، التحقق من صحة NVMe-oF.
علاقة طويلة الأجل مع شركاء NVIDIA، فعالة من حيث التكلفة.
استبدال خال من المتاعب والسفن المتقدمة المتاحة.
الإنجليزية، الصينية، ودعم التكامل المخصص.
توفر مجموعة ستارزورج في هونغ كونغ دعمًا شاملًا: من فحص التوافق، وتخصيص البرمجيات الثابتة، إلى إرشادات النشر في الموقع.نحن نقدم مديري حسابات تقنية مخصصة لترقية مراكز البيانات واختبار دليل المفهوم (PoC)جميع المحولات تأتي مع حزمة مضادة للستاتيكية ومجموعات تركيب اختيارية.
✔ نظام تسجيل التذاكر 24 ساعة الدعم الهندسي ✔ استبدال متقدم للبيئات الحرجة للأعمال ✔ مساعدة السائق والبرمجيات (OFED، WinOF-2، DPDK).
يقدم هذا النموذج إمكانية 200 جيجابايت / ثانية من منفذ مزدوج ، وتحميل تشفير كامل (XTS-AES) ، ويدعم كل من InfiniBand و Ethernet على نفس المحول.تم تحسينه لخوادم عالية الكثافة التي تتطلب أقصى قدر من الإنتاجية.
نعم ، يدعم بالكامل NVIDIA GPUDirect RDMA (PeerDirect) مما يتيح الاتصال المباشر بين GPU والشبكة ، والقضاء على النسخ غير الضرورية من الذاكرة وتقليل فترة الكمون لتدريب الذكاء الاصطناعي.
بالتأكيد إنها متوافقة مع PCIe Gen 30، جنرال 2.0، و جنرال 1.1، على الرغم من أن الحد الأقصى للسرعة قد يكون محدودا بالمقارنة مع المضيف الجيل 4.0.
كابلات نحاسية سلبية مع حماية ESD ، وكابلات بصرية نشطة ، وموصلات تعمل بالطاقة.
نعم ، يحتوي ConnectX-6 على NVMe على تحميلات Fabrics لكل من الهدف والمبدع ، مما يقلل بشكل كبير من تكاليف وحدة المعالجة المركزية وتحسين قابلية توسيع IOPS.
- تأكيد المسافة الميكانيكية للخادم: يتم تضمين دعامة PCIe ذات الارتفاع القياسي ؛ يتم توفير دعامة ذات مظهر منخفض أيضًا كمكون إضافي.
- بالنسبة للمنصات المبردة بالسائل (Intel D50TNP) ، تحقق من توفر خيار الصفيحة الباردة قبل الطلب.
- الرجاء تأكيد توافق برامج التشغيل مع إصدار توزيع لينكس الخاص بك NVIDIA OFED الموصى به
- لم يتم تحديدها علناً: استهلاك الطاقة الدقيق لكل منفذ عند حمولة كاملة 200 جيجابايت / ثانية ، يرجى الرجوع إلى دليل مستخدم NVIDIA أو الاتصال بـ Starsurge للحصول على القيم النموذجية (حوالي 15-18 واط إجماليًا).
- شهادة FIPS هي قادرة على الأجهزة ولكن قد تتطلب برامج ثابتة محددة إخطار فريق المبيعات إذا كانت الامتثال لـ FIPS إلزامية.
تأسست في عام 2008،هونغ كونغ ستارزورج جروب كو، المحدودةهي شركة تقنية مدفوعة بمزودي أجهزة الشبكات وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة مع قاعدة عملاء عالمية تمتد إلى الحكومة والرعاية الصحية والتصنيع والتعليم والتمويلوقطاعات الشركاتتقدم Starsurge معدات شبكات عالية الأداء بما في ذلك المفاتيح والNICs والحلول اللاسلكية والبرمجيات المخصصة.الشركة تجمع بين فرق مبيعات وتقنية من ذوي الخبرة لدعم مشاريع البنية التحتية المعقدة، توزيعات إنترنت الأشياء، وأنظمة إدارة الشبكات. النهج الذي يركز على العميل أولاً، والجودة الموثوقة، والتسليم العالمي المستجيب يجعل Starsurge شريك موثوق به لمراكز البيانات من الجيل القادم.
| حقيقة | القيمة |
|---|---|
| الحد الأقصى للطاقة | 200 جيجابايت/ثانية لكل منفذ (مجموع 400 جيجابايت/ثانية نظرياً) |
| تسريع الشريحة | تطابق العلامات، تحميل اللقاء، تحميلات جماعية، خزنة انفجار |
| وظائف افتراضية | ما يصل إلى 1024 VF لكل محول |
| معيار التشفير | XTS-AES 256/512 بت، خارج محرك المعالجة المركزية |
| التوجيه التكيفي | دعم RDMA خارج النظام |
| الخادم / المنصة | بنية وحدة المعالجة المركزية | نظام التشغيل المختبر |
|---|---|---|
| Dell PowerEdge R750 | إينتل زيون قابلة للتوسع (الجيل 4) | (إر إتش إل 8)6أوبونتو 2204 |
| HPE ProLiant DL380 Gen10 Plus | إنتل زيون | SLES 15 SP4، VMware ESXi 7.0 |
| سوبر ميكرو جي بي يو سوبر سيرفر | AMD EPYC 7003 | أوبونتو 2004، NVIDIA HPC SDK |
| لينوفو ThinkSystem SR650 | إنتل زيون | ويندوز سيرفر 2022 |
| قاعدة NVIDIA DGX / HGX | NVIDIA Arm / x86 | أوبونتو مع MLNX_OFED |
- نوع فتحة PCIe: x16 ميكانيكي (الكهربائي x16 / x8 / x4 مدعوم)
- سرعة الميناء المطلوبة: 200 جيجابايت / ثانية أو أقل؛ نوع الكابل (QSFP56 سلبية / نشطة)
- توافر برامج تشغيل النظام: تحقق من إصدار MLNX_OFED أو WinOF-2
- متطلبات التشفير: وضع FIPS أو AES-XTS القياسي
- التبريد والعصا: الخيار القياسي أو الصفيحة الباردة مطلوبة؟
- كمية ووقت التنفيذ: تأكيد المخزون مع مبيعات ستارزورج
سلسلة QM8700 / QM9700 ، 40 منفذ HDR 200Gb / s
الأمثل لـ Ethernet و RoCE ، 200Gb / s
InfiniBand/Ethernet مع مسار بيانات قابل للبرمجة
كابلات DAC و AOC و الألياف النشطة ل 200G
- ▸ دليل مستخدم NVIDIA ConnectX-6 (برامج التشغيل والتكوين)
- ▸ RDMA على شبكة Ethernet المتقاربة (RoCE) دليل نشر
- ▸ NVMe-oF مع ConnectX-6: أفضل الممارسات
- ▸ ضبط الأداء لـ MPI و GPUDirect
- ▸ إعداد التشفير على مستوى الكتل للبيئات FIPS
* تستند المواصفات والميزات إلى ورقة بيانات NVIDIA المنشورة وقد يتم تحديثها.الرجاء الرجوع إلى وثائق NVIDIA الرسمية أو الاتصال بتقنية Starsurge قبل البيع.
