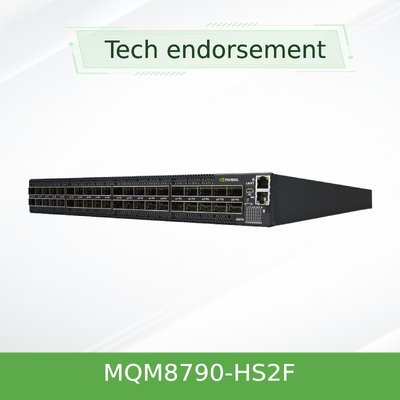

مفتاح NVIDIA Quantum MQM8790-HS2F 200G InfiniBand بـ 40 منفذًا غير مُدار بسرعة 200 جيجابت/ثانية بديل Mellanox
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MQM8790-HS2F (920-9B110-00FH-0D0) |
| وثيقة: | MQM8700 series.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| نموذج: | MQM8790-HS2F (920-9B110-00FH-0D0) | طلب: | الخادم |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | اتصال الوصلة الصاعدة: | 200 جيجابت في الثانية |
| درجة حرارة التشغيل: | 0 درجة مئوية إلى 40 درجة مئوية (32 درجة فهرنهايت إلى 104 درجة فهرنهايت) | وصف: | 40-Port 200g Infiniband Switch ، إمدادات الطاقة المزدوجة |
| إبراز: | مفتاح NVIDIA Quantum 200G InfiniBand,مفتاح شبكة غير مُدار بـ 40 منفذًا,مفتاح 200 جيجابت/ثانية بديل Mellanox,40-port unmanaged network switch,Mellanox alternative 200Gb/s switch |
||
منتوج وصف
NVIDIA Quantum MQM8790-HS2F 200Gb / s InfiniBand التبديل الذكي
تسريع HPC، الذكاء الاصطناعي،والبنية التحتية السحابية مع 40 منفذ 200G مفتاح عدم الحجب الذي يدمج الحوسبة في الشبكة وتقسيم 100G مزدوج الكثافة.
- 40 منفذ QSFP56 تعمل بسرعة 200Gb / s أو مُجزأة إلى 80 x 100Gb / s
- قدرة التبديل الإجمالية تصل إلى 16 تيرابايت/ثانية (غير محجوزة)
- تقنية SHARP المتكاملة لتسريع الاتصالات الجماعية
- SKU غير مدير (MQM8790-HS2F) مع وحدة معالجة برودويل ثنائية النواة x86 ودعم مدير شبكة فرعية محمولة تصل إلى 2000 عقدة
- تدفق الهواء P2C، 1 + 1 مصادر الطاقة الزائدة، عمق 1U القياسي، متوافقة مع الاتصال مع ConnectX-6 ومحولات الجيل السابق
السمات
- نسيج ذو كثافة عالية 200G:40 منفذ QSFP56 كل منها يوفر 200Gb / s مع عرض النطاق الترددي الثنائي الاتجاه الكامل.
- مرونة تقسيم الميناء:تحويل أي منفذ 200G إلى منفذين 100G مستقلين مثاليين لنشر ToR مزدوج الكثافة.
- تقنية NVIDIA SHARP:الحوسبة في الشبكة القائمة على الأجهزة التي تقوم بتفريغ وتسريع مجموعات MPI و NCCL و SHMEM.
- دعم المعماريات المتقدمة:الشجرة السمينة، دراغون فلاي +، توروس متعددة الأبعاد، والتوجيه التكيفي للأنسجة الخالية من الازدحام.
- تصميم كفاءة الطاقة:معتمدة بالذهب 80 PLUS، مقاييس الطاقة مع استخدام الميناء، متوافقة مع القانون RoHS.
التكنولوجيا والمعايير
مبنية على بنية NVIDIA Quantum InfiniBand ، تستفيد MQM8790-HS2Fبروتوكول التجميع والحد الهرمي القابل للتوسع (SHARP)لتنفيذ تخفيضات البيانات داخل نسيج التبديل. يدعم التوجيه الثابت والتكيفي ، QoS ، ومراقبة الازدحام.المفتاح متوافق تمامًا مع 200G / 100G HDR / HDR100 InfiniBand ومتوافق مع FDR / EDR، مما يضمن اندماج سلس في مراكز البيانات القائمة. تعمل طائرة إدارة x86 على MLNX-OS (تعتمد النسخة غير المدارة على UFM الخارجي أو OpenSM).
مبدأ العمل: الحوسبة في الشبكة
على عكس المفاتيح التقليدية التي تقوم ببساطة بإعادة توجيه الحزم ، يقوم MQM8790-HS2F بمعالجة البيانات أثناء عبورها الشبكة. عندما يتم إصدار عمليات جماعية (على سبيل المثال ، الحد من كل ، الحاجز) من قبل الخوادم ، يتم تحويل البيانات إلى بيانات.أجهزة التبديل تجمع أو تقلل البيانات بسرعة الأسلاكهذا يزيل إرسال نقاط نهاية متعددة ، مما يقلل بشكل كبير من فترة التأخير لتدريب الذكاء الاصطناعي ومحاكاة HPC. يقوم معالج x86 المدمج بإدارة بدء النسيج واكتشاف الطوبولوجيا ،بينما يحدث تسارع البيانات في السيليكون المخصص.
التطبيقات ونشر
- مجموعات الذكاء الاصطناعي الفائقةالتدريب المتوازي للنماذج الكبيرة التي تتطلب تأخيرًا منخفضًا
- الحوسبة عالية الأداء (HPC):محاكاة مبنية على MPI في الطقس والجينوميات والفيزياء.
- المرفق العلوي ذو الكثافة المزدوجة (ToR):أفرق الموانئ إلى 100G لربط خادم كثيف.
- السحابة والتخزين:NVMe-oF عبر InfiniBand، الخلفية التخزينية عالية الصلبة.
- البحوث والتعليم:العمود الفقري لمراكز الحوسبة الفائقة في الحرم الجامعي
المواصفات التقنية وخيارات الطلب
| النموذج | الموانئ والسرعة | قدرة التبديل | الإدارة | تدفق الهواء | إمدادات الطاقة | الأبعاد (HxWxD) |
|---|---|---|---|---|---|---|
| MQM8790-HS2F | 40 QSFP56 (200G) أو 80 x 100G | 16 Tb/s غير مسدود | غير مُدار (UFM/OpenSM الخارجي) | P2C (الميناء إلى التبريد) | 2 × AC، 1 + 1 زائدة، 80 + الذهب | 43.6 × 433 × 590 ملم (1 وحدة) |
| MQM8790-HS2R | 40 QSFP56 (200G) أو 80 x 100G | 16 Tb/s غير مسدود | غير مُدار | C2P (التبريد إلى الميناء) | 2 × AC ، زائدة | نفس الشيء |
| MQM8700-HS2F | 40 QSFP56 (200G) أو 80 x 100G | 16 Tb/s غير مسدود | إدارة (على متن نظام التشغيل MLNX) | P2C | 2 × AC ، زائدة | نفس الشيء |
ملاحظة: تتضمن جميع النماذج وحدة المعالجة المركزية Broadwell مزدوجة النواة x86 ، وذاكرة 8GB ، و 1x RJ45 ، و 1x وحدة تحكم ، و 1x micro USB. الوزن مع 2 وحدات توزيع: ~ 12.48kg. الكابلات: QSFP56 سلبية / نحاسية / بصرية نشطة.
المزايا والتمييزات
- مقابل المحولات التقليدية 100G:توفر منافذ 200G الأصلية بالإضافة إلى تقسيم الموانئ ضعف الراديكس ، مما يقلل من مستويات الشبكة ويقلل من CAPEX.
- (شارب) المتكامل:على عكس المفاتيح القياسية، MQM8790-HS2F يسرع الجماعات في الأجهزة، وتقليل أوقات الانتهاء من العمل حتى 10x.
- كفاءة الطاقة والمساحة:عامل الشكل 1U مع سعة تصل إلى 16Tb / s يستهلك طاقة أقل لكل جيجابايت من الحلول المتنافسة ؛ شهادة ENERGY STAR.
- التوافق مع النظام البيئي:التشغيل السلس مع بطاقات الشبكة ConnectX-4/5/6 والكابلات الموجودة.
الخدمة والدعم
نحن نقدم دعمًا شاملًا قبل وبعد البيع: استشارة تقنية على مدار الساعة، معالجة ضمان RMA، وتنسيق حل المشاكل في الموقع.فحص توافق البرامج الثابتة، والتكامل مع الأقمشة الموجودة في InfiniBand. جميع الوحدات تحمل ضمانًا لا يقل عن عام واحد (يمكن تمديده). يتم شحن الطلبات في غضون 24-48 ساعة من مخزوننا 10M +.
الأسئلة الشائعة (FAQ)
س: هل MQM8790-HS2F متوافق مع بطاقات الشبكة القياسية مثل Mellanox ConnectX-6؟
أ:نعم، فهي متوافقة تماما مع بطاقات الشبكة ConnectX-6 (200G/100G) والجيل السابق (ConnectX-5، ConnectX-4) في وضع متوافق مع الخلف.استخدام بطاقة شبكة تدعم HDR أو HDR100.
س: هل يمكنني إدارة هذا المفتاح دون جهاز تحكم خارجي؟
أ:MQM8790-HS2F هو مفتاح غير مُدار؛ ومع ذلك، فإنه يتضمن مدير شبكة فرعية محمول قادر على إظهار نسيج يصل إلى 2000 عقدة خارج الصندوق. للمراقبة والإدارة المتقدمة،يوصى NVIDIA UFM أو OpenSM.
س: كيف يعمل تقنيًا تقسيم الموانئ إلى 100G؟
أ:يحمل كل منفذ QSFP56 أربعة خطوط SerDes. من خلال تكوين الميناء كواجهتين مستقلتين من 2 خطوط ، يمكن للمفتاح تشغيل اتصالين 100G منفصلين (باستخدام كابل تقسيم).هذا يضاعف فعليا عدد الموانئ لمواقع 100G النهائية.
س: ما هو استهلاك الطاقة النموذجي عند نصف الحمل؟
أ:يقلل المفتاح الطاقة بشكل ديناميكي عندما لا يتم استخدام المنافذ. عند استخدام 50٪ ، يبلغ استهلاك الطاقة النموذجي حوالي 150-180 واط ، اعتمادًا على أنواع الكابلات والحركة المرورية.
س: أي اتجاه تدفق الهواء يستخدم MQM8790-HS2F؟
أ:يستخدم الاختلاف -HS2F P2C (جانب الميناء إلى مروحة التبريد) تدفق الهواء يذهب من جانب الميناء ويخرج من جانب المروحة. بالنسبة لتدفق الهواء العكسي (C2P) ، اطلب MQM8790-HS2R.
الاحتياطات وملاحظات التوافق
- اتجاه تدفق الهواء:تأكد من أن تبريد الرف الخاص بك يتطابق مع نموذج المفتاح (P2C لـ MQM8790-HS2F ، C2P لـ -HS2R). قد يسبب تدفق الهواء غير السليم الاختناق الحراري.
- إمدادات الطاقة:نطاق المدخلات 100-127 فولت أو 200-240 فولت AC. استخدم سلاسل الطاقة الموردة فقط. يوصى بتزويد مزدوج للتكرار.
- الكابلات:للعملية 200G ، استخدم QSFP56 النحاس السلبي (حتى 3m) أو وحدات البصرية النشطة. يتطلب تقسيم 100G كابلات QSFP56 إلى 2xQSFP28.
- بيئة العمل:درجة الحرارة 0°C ∼40°C، الرطوبة 10% ∼85% غير مكثفة. الارتفاع ≤3200m. EMC متوافقة مع CE، FCC، VCCI، ICES، RCMS.
- البرمجياتبينما لا يتم إدارتها ، يتم تنفيذ تحديثات البرمجيات الثابتة عبر المضيف الخارجي. تأكد دائمًا من توافق البرمجيات الثابتة مع بطاقة الشبكة وإصدار مدير الشبكة الفرعية.
