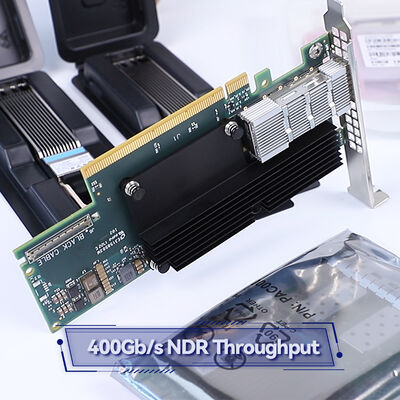

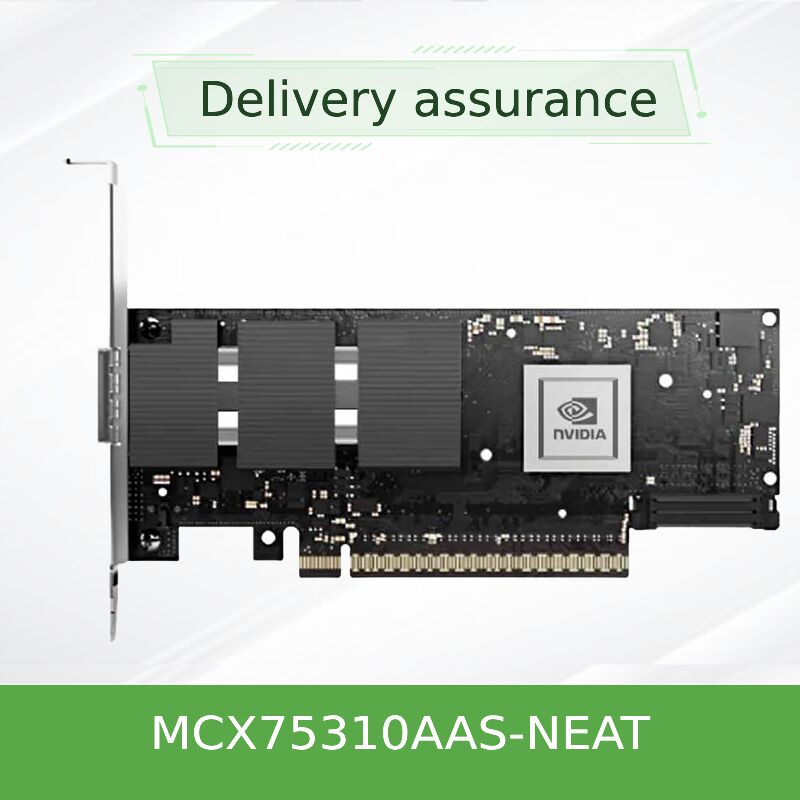

NVIDIA ConnectX-7 MCX75310AAS-NEAT 400G InfiniBand Ethernet SmartNIC - محول شبكة عالي الأداء
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCX75310AAS-NEAT (900-9X766-003N-SQ0) |
| وثيقة: | Connectx-7 infiniband.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| رقم الموديل: | MCX75310AAS-NEAT (900-9X766-003N-SQ0) | الموانئ: | منفذ واحد |
|---|---|---|---|
| تكنولوجيا: | إنفينيباند | نوع الواجهة: | OSFP56 |
| مواصفة: | 16.7 سم × 6.9 سم | أصل: | الهند / إسرائيل / الصين |
| معدل الإرسال: | 400GBE | الواجهة المضيفة: | Gen3 X16 |
| إبراز: | محول شبكة NVIDIA ConnectX-7 400G,Mellanox InfiniBand SmartNIC,بطاقة شبكة إيثرنت عالية الأداء,Mellanox InfiniBand SmartNIC,high-performance Ethernet network card |
||
منتوج وصف
بطاقة واجهة شبكة NVIDIA ConnectX-7 MCX75310AAS-NEAT 400G InfiniBand / Ethernet
اسم مستعار للمنتج:MQ9700مصطلحات البحث الأساسية:بطاقة الشبكة ، بطاقة NIC ، محول InfiniBand ، Ethernet SmartNIC ، محول شبكة عالية السرعة
النقاط الرئيسية للبيع
- أداء لا مثيل له400Gb/s مزدوج الموانئ (NDR InfiniBand أو 400GbE) مع فترة تأخير منخفضة للغاية ، مدعومة بواسطة PCIe Gen5.
- تسريع الأجهزة:تحميلات شاملة للشبكات والتخزين والأمن (TLS / IPSec / MACsec ، NVMe-oF ، SHARP TM).
- الذكاء الاصطناعي والحوسبة العالية المُحسّنة:GPUDirect® RDMA/Storage المدمجة و NVIDIA SHARPTM لتسريع الحوسبة الموزعة وحملات العمل الذكية.
- مرونة البروتوكولين:واحدبطاقة الشبكةيدعم كل من InfiniBand و Ethernet (RoCE) ، مما يبسط البنية التحتية.
- تعزيز الموثوقية:ميزات متقدمة مثل التوجيه التكيفي، ومراقبة الازدحام، و SR-IOV لمراكز البيانات المطالبة.
1لمحة عامة عن المنتج ومواصفاته
إن NVIDIA ConnectX-7 MCX75310AAS-NEAT هو أهم منفذ مزدوجبطاقة واجهة الشبكة (بطاقة NIC)مصممة لمراكز البيانات من الجيل القادم.محول الشبكةيدعم كلاً من بروتوكولات InfiniBand NDR (400Gb / s) و Ethernet (حتى 400GbE) ، مما يوفر عرض النطاق الترددي الاستثنائي والبطء للذكاء الاصطناعي والحوسبة عالية الأداء (HPC) والسحابة وتخزين المؤسسات.الاستفادة من PCI Express 5.0 ومحركات التسارع القائمة على الأجهزة، فإنه يزيل المهام الحرجة من وحدة المعالجة المركزية، وتعظيم أداء التطبيق وكفاءة.
2الخصائص الرئيسية
- واجهات عالية السرعة:منفذين للشبكة، كل منهما يمكن تكوينه لـ InfiniBand (NDR، HDR، EDR) أو Ethernet (400/200/100/50/25/10GbE).
- تحميل الأجهزة:RDMA (RoCE ، InfiniBand) ، GPUDirect® RDMA / Storage ، NVMe على الأقمشة (NVMe-oF) ، تشفير TLS / IPsec / MACsec في الخط.
- شبكة متقدمة:دعم الحوسبة في الشبكة NVIDIA SHARP TM ، التوجيه التكيفي ، التحكم في الازدحام المحسن ، و SR-IOV.
- توقيت دقيق:IEEE 1588 PTP بدقة نانوسانية و SyncE للتطبيقات الحساسة للتوقيت.
- إدارة قوية:إدارة شاملة عبر NC-SI ، PLDM (Redfish ، FRU) ، SPDM ، وتحديثات البرمجيات الثابتة الآمنة.
- هذا النموذج المحدد، المعروف أيضاً باسم مستعارmq9700، هو حل من الدرجة الأولى لنشر المجموعات القابلة للتوسع.
3التقنيات والمعايير الأساسية
هذابطاقة NICمبنية على تقنيات رائدة في الصناعة:
- البروتوكولاتInfiniBand (IBTA 1.5) ، Ethernet (IEEE 802.3) ، RoCE (RDMA عبر Ethernet المتقارب).
- تسريع الحساب:تقنيات GPUDirect، NVIDIA SHARPTM للتواصل الجماعي.
- الأمن:TLS 1 المتسارع بالأجهزة3، IPsec، MACsec (AES-GCM 128 / 256 بت).
- التطبيق الافتراضي:إضفاء الطابع الافتراضي على الإدخال والخروج (SR-IOV) ، وتسريع VirtIO.
- الامتثال للمعايير:PCIe Gen5، IEEE 1588, PLDM، SPDM، OCP 3.0 (لعوامل الشكل المحددة).
4مبدأ العمل
ConnectX-7بطاقة الشبكةيعمل كمعالج مشارك متطور للشبكة. تتدفق البيانات من الخادم المضيف عبر واجهة PCIe Gen5 x16 إلى الذكاء المضمن للمحول. تشمل خطوات المعالجة الرئيسية:
- معالجة الحزم وتوجيه:المبرمجة المبرمجة تصنف حركة المرور، وتوجيهها إلى محركات التسارع الملائمة للأجهزة.
- تحميل الأجهزة:يتم تنفيذ عمليات الشبكة (RoCE / IB transport) ، والتخزين (NVMe-oF / TCP) ، والأمن (التشفير / فك التشفير) مباشرة على البطاقة ، وتجاوز وحدة المعالجة المركزية.
- تحويل RDMA:بالنسبة للاتصالات ذات الكمون المنخفض، تمكن RDMA من الوصول المباشر إلى الذاكرة بين الخوادم أو ذاكرة GPU (عبر GPUDirect RDMA)
- الحوسبة في الشبكة:تقوم محركات NVIDIA SHARP TM بإجراء عمليات جماعية (مثل التخفيضات) داخل شبكة التبديل ، مما يقلل بشكل كبير من مشاركة وحدة المعالجة المركزية والوحدة المعالجة الفعلية.
- جودة الخدمة (QoS):يتم تحديد أولويات حركة المرور وتخطيطها وفقًا للسياسات التي تم تكوينها قبل الإرسال عبر واجهات SerDes عالية السرعة (PAM4 / NRZ).
5سيناريوهات التطبيق
- مجموعة الذكاء الاصطناعي والتعلم الآلي:تسريع التدريب متعدد العقدات مع GPUDirect و SHARP TM.
- الحوسبة عالية الأداء (HPC):يوفر تأخيرًا منخفضًا للغاية للمحاكاة العلمية والنمذجة
- مراكز بيانات هايبرسكال و السحابة:تمكين البنية التحتية عالية الكثافة المحددة برمجيًا مع SR-IOV وتحملات الشبكة المتداخلة (VXLAN ، جنيف).
- التداول عالي التردد والخدمات المالية:التوقيت بدقة النانو ثانية والبطء الحتمي أمر حاسم.
- التخزين المؤسساتي والبنية التحتية المنقسمة:تحسين الأداء لشبكات التخزين القائمة على NVMe-oF و RDMA.
6المواصفات و جدول الاختيار
| الصفة | مواصفات MCX75310AAS-NEAT | |
|---|---|---|
| نموذج المنتج | MCX75310AAS-NEAT (الاسم المستعار: mq9700) | |
| نوع بطاقة الشبكة | محول منفذ مزدوج | |
| البروتوكولات المدعومة | InfiniBand، Ethernet (RoCE) | |
| السرعة القصوى لكل ميناء | النطاق الداخلي: NDR 400Gb / s ، HDR 200Gb / s ، EDR 100Gb / s إيثارنت: 400/200/100/50/25/10GbE |
|
| واجهة المضيف | PCI Express 5.0 x16 (متوافق مع التطورات السابقة) | |
| عامل الشكل | FHHL (الارتفاع الكامل، نصف الطول) | |
| التقنيات الرئيسية | RDMA ، GPUDirect ، SHARP TM ، SR-IOV ، تحميل الأجهزة (Crypto ، Storage) | |
| استهلاك الطاقة النموذجي | حوالي 35W (حد أقصى تحت الحمل) | |
| درجة حرارة العمل | 0°C إلى 55°C | |
| نظام تشغيل متوافق | لينكس (RHEL، أوبونتو) ، ويندوز سيرفر، VMware ESXi |
7المزايا والمزايا التنافسية
- قيادة الأداء:بالمقارنة مع الأجيال السابقة والمنافسبطاقات NIC، ConnectX-7 تضاعف من الناتج إلى 400G وتقلل بشكل كبير من فترة التأخير لحملات العمل الذكية.
- التكلفة الإجمالية للملكية (TCO):تحرير حمولة الأجهزة يحرر نواة وحدة المعالجة المركزية القيمة، مما يسمح بزيادة كثافة التطبيقات وتخفيض تكاليف الترخيص.
- تصميم مضاد للمستقبلدعم البروتوكول المزدوج على بروتوكول واحدمحول الشبكةيحمي استثمارات البنية التحتية من التحولات التكنولوجية.
- تكامل النظام البيئي:تحسينات عميقة مع NVIDIA GPUs و VMware و Kubernetes ، ومجموعات برمجيات HPC الرائدة مثل OpenMPI و NCCL.
- ...mq9700تم الاعتراف بنموذج "الاس" لمصداقيته في عمليات النشر واسعة النطاق، وهو دليل على تصميمه القوي.
8الخدمة والدعم
مدعومين بأكثر من عقد من الخبرة في الصناعة، ونحن نقدم الدعم الشامل لهذابطاقة واجهة الشبكة:
- الضمان:يتم تطبيق ضمان الشركة المصنعة القياسي. خيارات الضمان الممتدة متوفرة.
- التوافر والتسليم:في المخزون للشحن الفوري نحن نحافظ على مخزون 10 ملايين دولار لضمان استمرارية الإمدادات
- الدعم الفني:24/7 استشارات العملاء والدعم الفني من فريق الخبراء لدينا.
- خدمة ما قبل وبعد البيع:المساعدة في تصميم الحلول، والتحقق من التوافق، والتكامل.
- التسويق العالمي:نحن نضمن وصول البضائع بدقة وفي الوقت المناسب للعملاء في جميع أنحاء العالم.
9الأسئلة الشائعة (FAQ)
س1: ما هو الفرق بين هذا النموذج (MCX75310AAS-NEAT) والمتغيرات الأخرى من ConnectX-7؟
أ:هذا النموذج المحدد هو بطاقة PCIe مزدوجة الموانئ ، FHFL. تختلف المتغيرات في عدد الموانئ (1/2/4) ، عامل الشكل (OCP 3.0، SFF) ، وأحيانا بروتوكول تم تكوينه مسبقًا (VPI = InfiniBand & Ethernet ، أو EN = Ethernet فقط).mq9700غالبا ما يشير إلى هذا التكوين ذو منفذين عالي الأداء.
السؤال الثاني: هل يمكن لهذه البطاقة الشبكة أن تعمل في بيئة إثنتر فقط؟
أ:أجل، جهاز (كونيكت إكس-7) هو بروتوكول افتراضيبطاقة NICيمكن تكوينها عبر البرمجيات الثابتة / السائق للعمل في وضع Ethernet فقط ، ودعم RoCE ل RDMA عبر شبكات Ethernet القياسية.
السؤال 3: هل يدعم الجيلات القديمة من PCIe؟
أ:نعم، واجهة PCIe Gen5 متوافقة مع فتحات Gen4 و Gen3، على الرغم من أن الحد الأقصى لنطاق النطاق الترددي سيتم تقييده بقدرة فتحة المضيف.
السؤال 4: ما هي الكابلات المطلوبة للاتصالات 400GbE أو NDR InfiniBand؟
أ:وبالنسبة لسرعات 400G، ستحتاج إلى مُستقبلات QSFP-DD أو OSFP البصرية وكابلات الألياف، أو كابلات النحاس الملازمة المباشرة (DAC) المناسبة. يعتمد الاختيار على المسافة والبنية التحتية.
السؤال 5: هل هذه البطاقة مناسبة لخوادم الذكاء الاصطناعي القائمة على GPU؟
أ:بالتأكيد. هذه حالة استخدام أساسية. تم تصميم ميزات مثل GPUDirect RDMA و SHARP TM خصيصًا للقضاء على اختناقات في مجموعات تدريب الذكاء الاصطناعي متعددة المعالجات،مما يجعل هذا مثاليمحول الشبكة.
10التحذيرات والملاحظات
- التوافق:يحتوي خادم التحقق على فتحة PCIe Gen4 x16 أو Gen5 x16 للأداء الكامل. تأكد من تبريد الهيكل الكافي ، حيث أن هذا هو منصة عالية الأداءبطاقة الشبكة.
- برامج التشغيل والبرمجيات الثابتة:استخدم دائمًا أحدث برامج التشغيل والمبرمجيات المعتمدة من NVIDIA من البوابة الرسمية لتحقيق الاستقرار والوصول إلى الميزات.
- التوافق الكهرومغناطيسي (EMC):تثبيت وفقاً للوائح المحلية الخاصة بمخاطر الكهرومغناطيسية. استخدم العصا المقدمة من الشركة المصنعة وتأكد من الأرضية السليمة.
- الأمن:استخدم ميزات الجذر الثقة للأجهزة و ميزات بدء التشغيل الآمن لمنع تعديل البرنامج الثابت غير المصرح به.
- التعامل:اتبع الاحتياطات المتعلقة بإطلاق الكهرباء الستاتيكية أثناء التثبيت. تجنب لمس الموصولات المطلية بالذهب.
- عند البحث عن هذا المنتج، باستخدام مصطلحات مثل"بطاقة NIC","محول الشبكة"أو الاسم المستعار"MQ9700"سيساعد في تحديد الموارد والدعم التقني المحدد.
