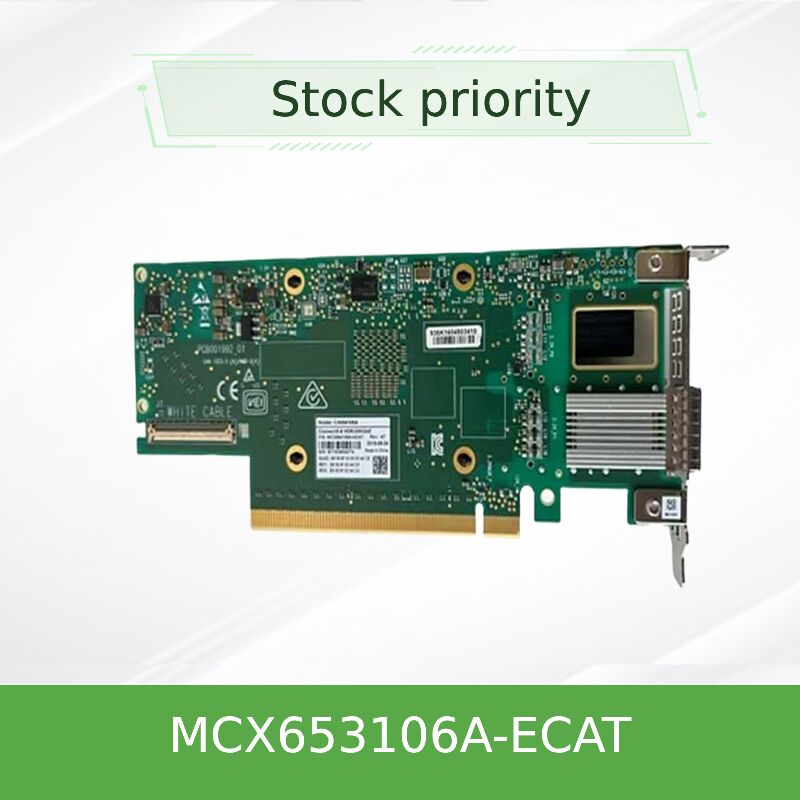

NVIDIA MCX653106A-ECAT ConnectX-6 بطاقة واجهة شبكة ذكية مزدوجة المنفذ بسرعة 100 جيجابت/ثانية InfiniBand و Ethernet

1لمحة عامة عن المنتج

إن NVIDIA® ConnectX®-6 MCX653106A-ECAT هو جهاز ذكي متعدد الموانئبطاقة الشبكةتم تصميم هذا المحول لتطبيقات مركز البيانات عالية الأداء. مع دعم كل من InfiniBand EDR (حتى 100Gb / s لكل منفذ) وتوصيل Ethernet ، يوفر هذا المحول عرض النطاق الترددي الاستثنائي ،تأخير منخفض للغاية، وتحملات الأجهزة الشاملة. مثالية لتسريع HPC، الذكاء الاصطناعي، السحابة، وتخزين أحمال العمل، هذا المتقدمبطاقة نيكيوازن بين الأداء والمرونة، مما يجعله حجر الزاوية لمراكز البيانات الحديثة والفعالة.

2الخصائص الرئيسية والمواصفات

• الاتصال السريع:منفذ مزدوج 100Gb / s EDR InfiniBand أو 100GbE Ethernet لكل منفذ.
• مرونة البروتوكول:يدعم بروتوكولات InfiniBand و Ethernet على نفس الأجهزة.
• محرك التحميل المتقدم:تحميلات الأجهزة لـ RDMA و TCP / IP و NVMe على الأقمشة و بروتوكولات التخزين.
• كفاءة عالية:يوفر معدلات رسائل عالية وفترة تأخير منخفضة للغاية، مما يقلل من أوقات تشغيل التطبيق.
• التطبيق الافتراضي القوي:دعم SR-IOV لما يصل إلى 1000 وظيفة افتراضية ، مما يتيح بيئات آمنة متعددة المستأجرين.
• واجهة المضيف الحديثة:واجهة المضيف PCIe 3.0/4.0 x16 للحصول على أقصى قدر من التوافق بين عرض النطاق الترددي.
• النظام البيئي للبرمجيات المحسّنة:دعم واسع للمشغلات لنوكس وويندوز سيرفر و VMware.

3تكنولوجيا الأساس

هذابطاقة الشبكةيستفيد من بنية ConnectX-6 المثبتة ومعايير الصناعة الرئيسية:

• بروتوكول مزدوج ASIC:تصميم رقاقة واحدة تدعم InfiniBand الأصلية (IBTA 1.3) و Ethernet عالية الأداء (RoCE).
• (بيكي إيه جين 4) جاهزيزيد من سرعة النقل من المضيف إلى المحول، مما يلغي اختناقات تدفقات 100 جيجابايت في الثانية.
• تحميل الأجهزة:يتم التعامل مع معالجة RDMA، مجموعات التحقق، TSO/LSO، وNVMe-oF علىبطاقة نيك، تحرير موارد وحدة المعالجة المركزية.
• التبديل تكنولوجيا ASAP2:يوفر تسريع الأجهزة لـ Open vSwitch (OVS) ، مما يحسن أداء الشبكة الافتراضية.
• جودة الخدمة (QoS):إدارة حركة المرور المتقدمة مع التحكم الدقيق للأداء المتوقع.

4كيف يعمل: مسار التفريغ الذكي

MCX653106A-ECAT يحول شبكات الخادم من خلال التعامل مع المهام المعقدة في الأجهزة المخصصة:

1. الوصول المباشر للبيانات:يستخدم RDMA لتمكين وضع البيانات المباشرة بين ذاكرة التطبيق والشبكة ، وتجاوز تكاليف CPU وOS.
2. معالجة البروتوكول:يتم معالجة عمليات كومة TCP / IP وعناوين بروتوكول التخزين على المحول بمعدل الخط.
3. محاولة تجاويز الافتراضية:SR-IOV يسمح للآلات الافتراضية بالوصول مباشرة إلىبطاقة الشبكةالأجهزة، وتقديم أداء قريب من الأصلي.
4. تسريع التخزين:إنشطة NVMe-oF والحملات المستهدفة تسهل الوصول إلى صفوف تخزين NVMe البعيدة.

هذه الهندسة المعمارية الإفراج الذكية يجعلبطاقة نيكمسرع أداء نشط، وليس مجرد مكون اتصال.

5التطبيقات المستهدفة وحالات الاستخدام

• الحوسبة عالية الأداء (HPC):يربط العقد الحاسوبية في المجموعات التي تشغل المحاكاة العلمية والهندسية القائمة على MPI.
• البنية التحتية للتدريب على الذكاء الاصطناعي/التدريب على اللغة العربية:يوفر روابط واسعة النطاق بين خوادم GPU، وتسريع وظائف التدريب الموازية للبيانات.
• مراكز البيانات السحابية والمتعددة النطاقات:مثالية لتقسيم التخزين (NVMe-oF) ، وظائف الشبكة الافتراضية، ومنصات تحليل البيانات.
• تخزين المؤسسات وقواعد البيانات:يحسن الأداء لـ SAN (SRP ، iSER) ومجموعات قواعد البيانات التي تتطلب RDMA منخفضة الكمون.
• خوادم الحمل العامل الموحدة:مثالي للخوادم التي تعمل بحملات عمل مختلطة بسبب دعم البروتوكول المزدوج والحملات المتنوعة.

6المواصفات التقنية

7المزايا التنافسية

لماذا تختار MCX653106A-ECAT للبنية التحتية الخاصة بك؟

• التنوع في البروتوكولين:واحدبطاقة الشبكةيدعم كل من InfiniBand و Ethernet ، مما يوفر مرونة التنفيذ وحماية الاستثمار.
• كفاءة وحدة المعالجة المركزية العلياتخفيضات الأجهزة الشاملة تقلل بشكل كبير من استخدام وحدة المعالجة المركزية لمهام الشبكات ، مما يحرر النواة للتطبيقات.
• إثبات موثوقية ConnectX-6:مبنية على تكنولوجيا "إنفيديا" الرائدة في الصناعة مع التحقق من صحة الميدان
• محسّنة لحملات العمل الحديثة:الدعم الأصلي لـ NVMe-oF و RDMA يسرع تطبيقات التخزين و HPC.
• منصة جاهزة للمستقبلالتوافق مع PCIe 4.0 يضمن الجاهزية لأول جيل من منصات الخادم.

8الدعم والخدمات

نحن نقف وراء كل مكيستير MCX653106A-ECAT مع خدمات الدعم الشاملة:

• ضمان الشركة المصنعة الكامل:منتج نفيديا أصلي مع تغطية ضمان قياسي
• التوريد المضمون:نحن نحافظ على مخزون ثابت لضمان تسليم موثوق به وسريع.
• دعم فني خبير:فريقنا يوفر إرشادات الاندماج، التحقق من التوافق، ومساعدة ضبط الأداء.
• شراكة طويلة الأجل:نحن نقدم دعمًا مستمرًا لتحديثات برامج التشغيل / البرمجيات الثابتة وتوصيات أفضل الممارسات لحالة الاستخدام الخاصة بك.

9أسئلة شائعة

س: هل يمكنني استخدام هذه البطاقة لشبكات InfiniBand و Ethernet في نفس الوقت؟

أ:تعمل البطاقة في وضع بروتوكول واحد في كل مرة لكل منفذ ، كما هو محدد بواسطة برامج التشغيل / البرمجيات الثابتة. لا يمكن تشغيل InfiniBand و Ethernet في وقت واحد على نفس الميناء ،ولكنه يوفر توزيع مرن عبر بيئات مختلفة.

س: ما نوع الكابلات اللازمة للاتصال بمعدل 100 جيجابايت في الثانية؟

أ:لـ InfiniBand EDR ، استخدم كابلات QSFP56 EDR (DAC أو AOC). لـ 100GbE ، استخدم كابلات QSFP56 100GbE.أو أجهزة الاستقبال البصرية) يعتمد على المسافة وتوافق المفاتيح.

السؤال: هل هذا المحول متوافق مع تكنولوجيا NVIDIA GPU Direct؟

أ:نعم، فإنه يدعم بالكامل NVIDIA GPUDirect® RDMA (PeerDirect) ، مما يتيح نقل البيانات المباشر بين ذاكرة GPU والشبكة، وهو أمر بالغ الأهمية لحملات العمل AI و HPC.

س: هل يدعم سرعات إثنتر القديمة مثل 10GbE أو 25GbE؟

أ:نعم، من خلال التوافق الخلفي والتفاوض التلقائي، فإن الموانئ تدعم سرعات إثنتر أقل بما في ذلك 10، 25، 40، و 50 جيجابايت عند استخدام كابلات مناسبة أو اختراقات.

10ملاحظات التثبيت والتشغيل

• التوافق مع النظام:تأكد من أن الخادم الخاص بك لديه فتحة PCIe x16 (Gen3 أو Gen4) وتلبية متطلبات الطاقة / التبريد لأداء عالبطاقة نيك.
• متطلبات البرنامج:قم بتثبيت أحدث برامج تشغيل NVIDIA OFED أو WinOF-2 من بوابة دعم NVIDIA الرسمية قبل الاستخدام.
• الاعتبارات الحرارية:توفير تدفق الهواء الكافي للهيكل عبر المغسلة الحرارية للبطاقة لأفضل أداء وطول العمر.
• حماية ESD:دائماً إستخدام المكيف باستخدام تدابير مضادة للستاتيكية المناسبة.
• تحديثات البرمجيات الثابتة:تحقق بشكل دوري وتطبق تحديثات البرمجيات الثابتة لضمان الاستقرار والأمن والوصول إلى أحدث الميزات.
