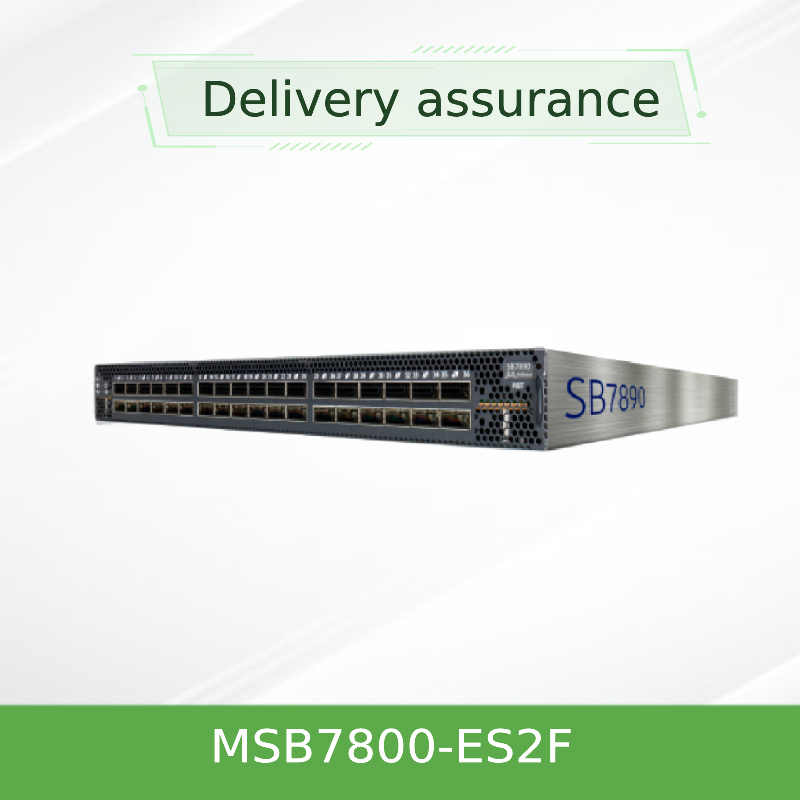

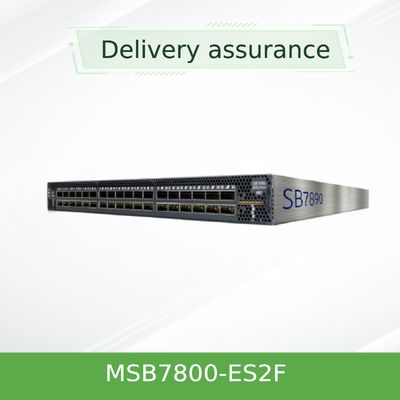

MSB7800-ES2F 36 منفذ Mellanox محولات إيثرنت عالية الأداء
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MSB7800-ES2F |
| وثيقة: | MSB7800-ES2F.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1pcs |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| طلب: | الخادم | حالة: | جديد وأصلي |
|---|---|---|---|
| سعة التبديل: | 2.6 تيرا بايت في الثانية | اتصال الوصلة الصاعدة: | 200 جيجابت في الثانية |
| اسم: | MSB7800-ES2F 36 منفذ Mellanox محولات إيثرنت | الكلمة الرئيسية: | مفاتيح إيثرنت mellanox |
| إبراز: | High Performance Ethernet Switch,36 port Mellanox Ethernet Switch,MSB7800-ES2F Ethernet Switch,36 port Mellanox Ethernet Switch,MSB7800-ES2F Ethernet Switch |
||
منتوج وصف
NVIDIA Switch-IB 2 MSB7800-ES2F 100 جيجابايت / ثانية InfiniBand Switch
حل شبكة مركز البيانات عالي الأداء
يمثل MSB7800-ES2F قمة تكنولوجيا التبديل في InfiniBand ، حيث يوفر أداءً استثنائيًا لأحمال عمل HPC و AI المطالبة.هذا الحل المتقدم لبطاقات الشبكة يوفر الأساس لبنية تحتية مركز البيانات من الجيل القادم.
المزايا الرئيسية:
- 36 منفذًا من 100 جيجابايت / ثانية اتصال InfiniBand
- 7.2Tb/s إجمالي معدل النقل الثنائي الاتجاه
- تكنولوجيا الحوسبة في الشبكة NVIDIA SHARPTM
- تأخير منخفض للغاية لأداء أفضل للتطبيقات
- إدارة شاملة مع MLNX-OS
- تصميم كفاءة في استخدام الطاقة مع الطاقة الزائدة
لمحة عامة عن المنتج
MSB7800-ES2F ، المعروف أيضًا باسم mq9700 في بعض التكوينات ، هو مفتاح InfiniBand عالي الكثافة 100Gb / s مصمم لمراكز البيانات الحديثة.حل بطاقة الشبكة القوي هذا يوفر أداء استثنائي للحوسبة عالية الأداء، الذكاء الاصطناعي، وتطبيقات التعلم الآلي. مع 36 منفذ غير حجب في عامل شكل 1U مضغوطة،أنها توفر قابلية التوسع والموثوقية المطلوبة من قبل أحمال العمل الأكثر تطلبا اليوم.
الخصائص الرئيسية
أداء ممتاز
36 منفذًا 100Gb / s غير محظور يقدم 7.2Tb / s مع معدل تأخير منخفض للغاية لأقصى أداء للتطبيق.
الحوسبة داخل الشبكة
تكنولوجيا NVIDIA SHARP تنقل العمليات الجماعية من وحدة المعالجة المركزية إلى المحول، مما يسرع بشكل كبير عمليات MPI.
الكفاءة التشغيلية
تصميم محسّن للطاقة يستهلك ما يصل إلى 122 واط مع إمدادات الطاقة المتعددة والقابلة للتبادل الساخن ووحدات التبريد.
تكنولوجيا الأساس
تستفيد MSB7800-ES2F من تقنية Switch-IB 2 من NVIDIA مع بروتوكول التجميع والحد الهرمي القابل للتوسع المتكامل (SHARP).هذا النهج المبتكر لتصميم بطاقة الشبكة ينفذ الحوسبة داخل الشبكة من خلال إجراء تجميع البيانات داخل نسيج التبديل نفسهتخفض التكنولوجيا بشكل كبير عدد عمليات نقل البيانات المطلوبة للعمليات الجماعية، مما يحرر موارد وحدة المعالجة المركزية للحوسبة بدلاً من معالجة الاتصالات.
يتضمن هذا الحل المتقدم لبطاقات نيك معالج Intel Celeron 1047UE مزدوج النواة يعمل على MLNX-OS ، مما يوفر قدرات إدارة هيكل شاملة.التكامل مع منصات NVIDIA UFM يمكّن تقييم الشبكة في الوقت الحقيقي مع التحليلات القائمة على الذكاء الاصطناعي لإدارة البنية التحتية الاستباقية.
مبدأ العمل
يعمل MSB7800-ES2F كمفتاح InfiniBand عالي الأداء مع قدرات الحوسبة المتكاملة. عند نشره في مجموعات HPC أو AI ، يقوم المفتاح:
- يستقبل حزم البيانات من العقد المتصلة من خلال منافذها 36 QSFP28
- معالجة العمليات الجماعية MPI مباشرة داخل المفتاح باستخدام تكنولوجيا SHARP
- يقلل من ازدحام الشبكة من خلال إجراء تجميع البيانات على مستوى الشبكة
- توجيه حزم البيانات المحسنة إلى عقد الوجهة مع الحد الأدنى من فترة التأخير
- مراقبة مستمرة لصحة الشبكة وأدائها من خلال الإدارة المتكاملة
تغير هيكلة بطاقة الشبكة هذه بشكل أساسي أنماط اتصالات مركز البيانات من خلال نقل الحوسبة إلى بنية التحت الشبكة.
سيناريوهات التطبيق
منصة mq9700 تتفوق في العديد من بيئات الحوسبة عالية الأداء:
- الذكاء الاصطناعي والتعلم الآلي:تجمعات التدريب التي تتطلب اتصالات متبادلة ذات نطاق نطاق واسع وانخفاض فترة التأخر
- الحوسبة عالية الأداء:المحاكاة العلمية والنمذجة المالية وتطبيقات البحث
- البنية التحتية للسحابة:بيئات الافتراضية عالية الكثافة والتخزين المتوسع
- تحليلات البيانات الكبيرة:معالجة مجموعات البيانات الضخمة في الوقت الحقيقي عبر الأنظمة الموزعة
هذا الحل متعدد الاستخدامات بطاقة نيك بمثابة المفتاح المثالي لأعلى الرف للتوظيفات المجموعة الصغيرة إلى الكبيرة للغاية، ودعم طوبولوجيات الشبكة المختلفة بما في ذلك شجرة الدهون، توروس،وتكوينات مكعبية.
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| تكوين الميناء | 36 x 100Gb / s منافذ QSFP28 |
| الناتج الإجمالي | 7.2Tb/s ثنائي الاتجاه |
| عامل الشكل | 1U مصعد رف |

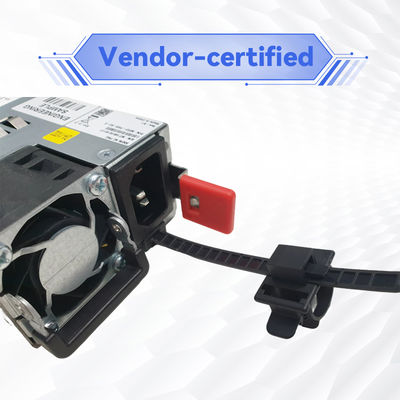

| إمدادات الطاقة | 1 + 1 زائدة، قابلة للتبادل الساخن |
| استهلاك الطاقة | 122W (متوزعة ATIS ، ممتلئة بالكامل) |
| الإدارة | MLNX-OS، RJ45، RS232، USB |
| المعالج | Intel Celeron 1047UE ذو نواة مزدوجة |
| الذاكرة | 4GB ذاكرة الوصول الالكتروني DDR3، 16GB SSD |
| الأبعاد | 1.7" H × 16.85" W × 27" D |
| الوزن | 11.978 كجم (26.4 باوند) |
معلومات الطلب
| OPN | الوصف | تدفق الهواء |
|---|---|---|
| MSB7800-ES2F | مفتاح-IB 2 100Gb / s InfiniBand switch ، 36 منفذ QSFP28 ، مصادر طاقة مزدوجة | من الميناء إلى الشريحة (P2C) |
| MSB7800-ES2R | مفتاح-IB 2 100Gb / s InfiniBand switch ، 36 منفذ QSFP28 ، مصادر طاقة مزدوجة | الشريحة إلى الميناء (C2P) |
| MSB7880-ES2R | سويتش-آي بي 2 100 جيجابايت / ثانية راوتر InfiniBand ، 36 منفذ QSFP28 ، مصادر طاقة مزدوجة | الشريحة إلى الميناء (C2P) |
| MSB7880-ES2F | سويتش-آي بي 2 100 جيجابايت / ثانية راوتر InfiniBand ، 36 منفذ QSFP28 ، مصادر طاقة مزدوجة | من الميناء إلى الشريحة (P2C) |
المزايا التنافسية
يوفر MSB7800-ES2F العديد من المزايا المتميزة على حلول التبديل التقليدية:
- الحوسبة داخل الشبكة:توفر تكنولوجيا SHARP ما يصل إلى 4 أضعاف التسارع لعمليات MPI مقارنة مع أساليب بطاقة الشبكة التقليدية
- كفاءة الطاقة:إدارة الطاقة المتقدمة تقلل من تكاليف التشغيل مع أداء رائد في الصناعة لكل واط
- قابلية التوسع:دعم نشر مجموعات كبيرة للغاية مع تأخير منخفض ثابت في جميع الموانئ
- الإدارة الشاملةالتكامل مع منصة NVIDIA UFM لتحليلات الشبكة القائمة على الذكاء الاصطناعي والصيانة الاستباقية
- موثوقية ثبتت:المكونات ذات المستوى المؤسساتي مع الأنظمة الفرعية المتكررة للطاقة والتبريد
بطاقة الشبكة المتوافقة مع mq9700 هذه تقدم قيمة استثنائية للمؤسسات التي تنشر بنية تحتية حاسوبية عالية الأداء.
الخدمة والدعم
نحن نقدم حزم خدمات شاملة لضمان أداء مثالي من البنية التحتية InfiniBand الخاص بك:
- الضمان:ضمان أجهزة قياسي لمدة 3 سنوات مع تمديدات اختيارية
- الدعم الفني:استشارات العملاء والمساعدة التقنية على مدار الساعة
- التسليم:المخزون الكبير يضمن الشحن السريع مع خيارات لوجستية مختلفة
- خدمات الاندماج:المساعدة المهنية في النشر وتحسين التكوين
- تحديثات البرنامج:تحديثات منتظمة للبرمجيات الثابتة وبرمجيات الإدارة
الأسئلة الشائعة
ما هو الفرق بين MSB7800-ES2F والنماذج الأخرى في السلسلة؟
يحتوي MSB7800-ES2F على اتجاه تدفق الهواء من البوابة إلى الشريحة (P2C) ، بينما يستخدم متغير ES2R تدفق الهواء من الشريحة إلى البوابة (C2P). يعتمد اختيار بطاقة نيك هذه على تكوين تبريد مركز البيانات الخاص بك.
ما نوع الكابلات المتوافقة مع منافذ QSFP28؟
يدعم المفتاح خيارات اتصال مختلفة 100Gb / s بما في ذلك DAC و AOC ومستقبلات بصرية مع كابلات الألياف المناسبة.هذا الحل بطاقة الشبكة يوفر المرونة في البنية التحتية الكابلات.
كيف تحسن تقنية SHARP أداء التطبيقات؟
يقوم SHARP بتفريغ العمليات الجماعية من وحدة المعالجة المركزية للخادم إلى شبكة التبديل، مما يقلل من مرور البيانات ووقت تشغيل MPI بنسبة تصل إلى 4 أضعاف مقارنة بالنهج التقليدية.
ما هي خيارات الإدارة المتاحة لهذا التحول؟
يمكن إدارة MSB7800-ES2F من خلال سطر الأوامر MLNX-OS ، واجهة الويب ، أو دمجها مع NVIDIA UFM لإدارة التنفيذ على نطاق المؤسسة.
هل هذا المفتاح متوافق مع البنية التحتية الحالية لـ InfiniBand؟
نعم، هذه بطاقة الشبكة المتوافقة مع mq9700 تحافظ على التوافق مع الأجيال السابقة من InfiniBand مع توفير أداء محسن لأحمال العمل الحديثة.
ملاحظات التثبيت والتشغيل
اعتبارات مهمة
- ضمان مساحة كافية لتدفق الهواء (من الأمام إلى الخلف أو من الخلف إلى الأمام كما هو محدد)
- التحقق من متطلبات الطاقة: 100-127VAC أو 200-240VAC مع كفاءة 80 Plus Gold
- الحفاظ على درجة حرارة التشغيل بين 0 °C إلى 45 °C مع رطوبة غير مكثفة 10-85%
- اتبع احتياطات ESD أثناء إجراءات التثبيت والصيانة
- خطة لتثبيت الرف المناسب مع مجموعة السكك الحديدية المضمنة
- ضمان التوافق مع البنية التحتية لبطاقات الشبكة الحالية والكابلات
يتوافق التبديل مع معايير انبعاثات CE و FCC و VCCI و ICES و RCM و RoHS و CS و cTUVus و CE و CU.
